【TBB029】1.5吋 RGB OLED顯示螢幕

【TBB029】1.5吋 RGB OLED顯示螢幕

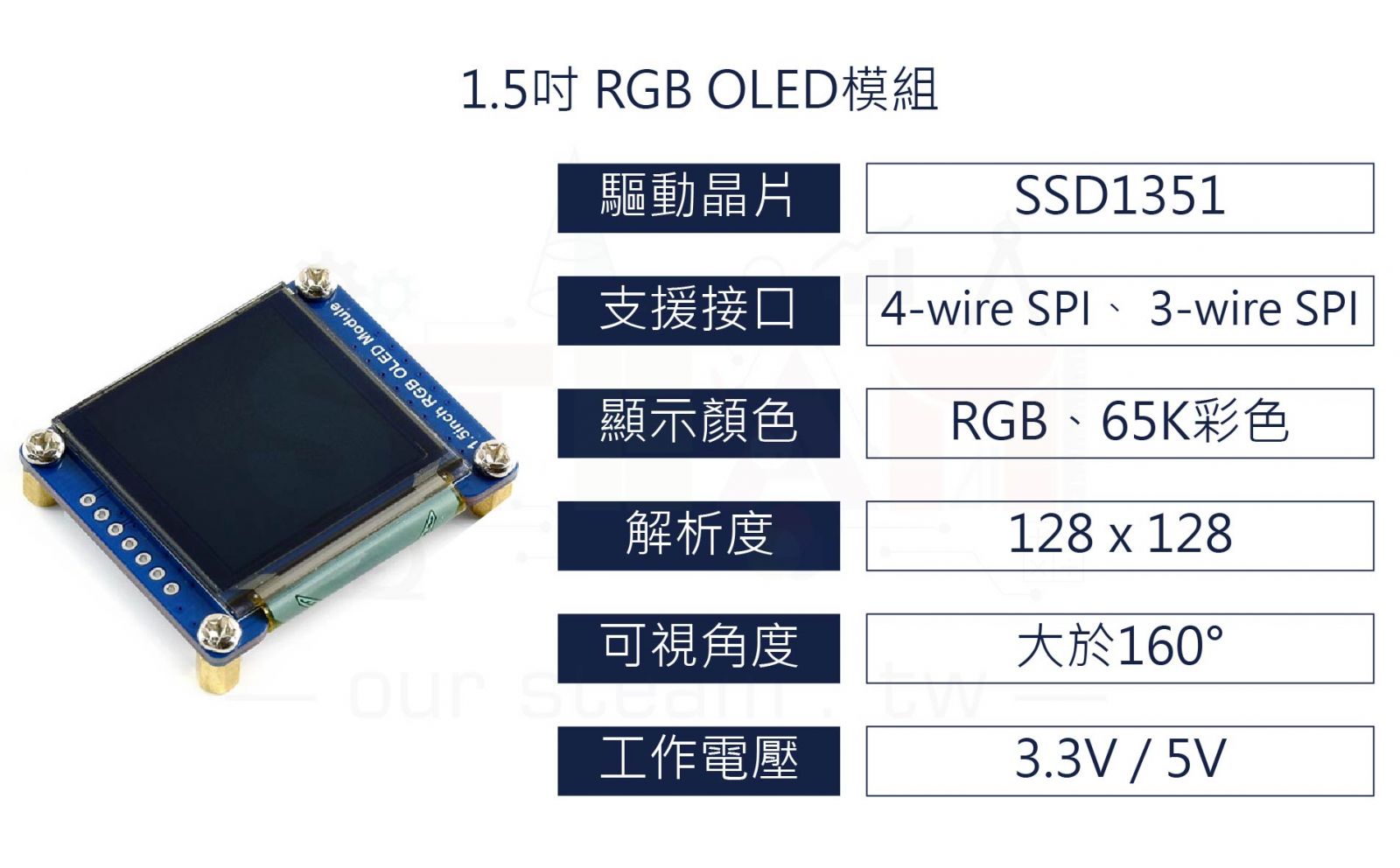

規格

  • 驅動程式:SSD1351
  • 端口:4線SPI,3線SPI
  • 顯色:RGB,65K色
  • 解析度:128x128
  • 可視角度:> 160°
  • 工作電壓:3.3V / 5V

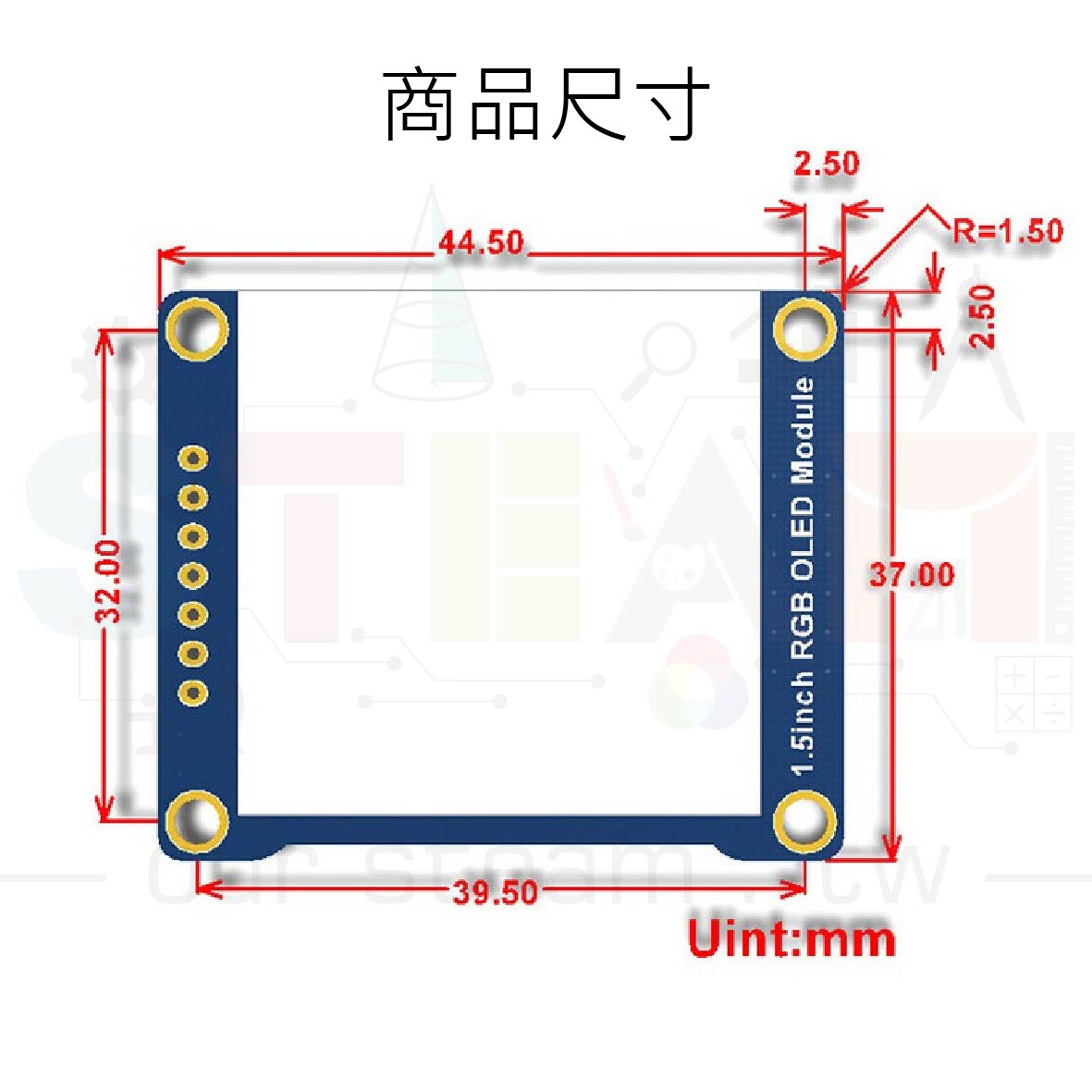

  • 尺寸:44.5 x 37(mm)
商品編號
TBB029
售價
516
數量
庫存:99

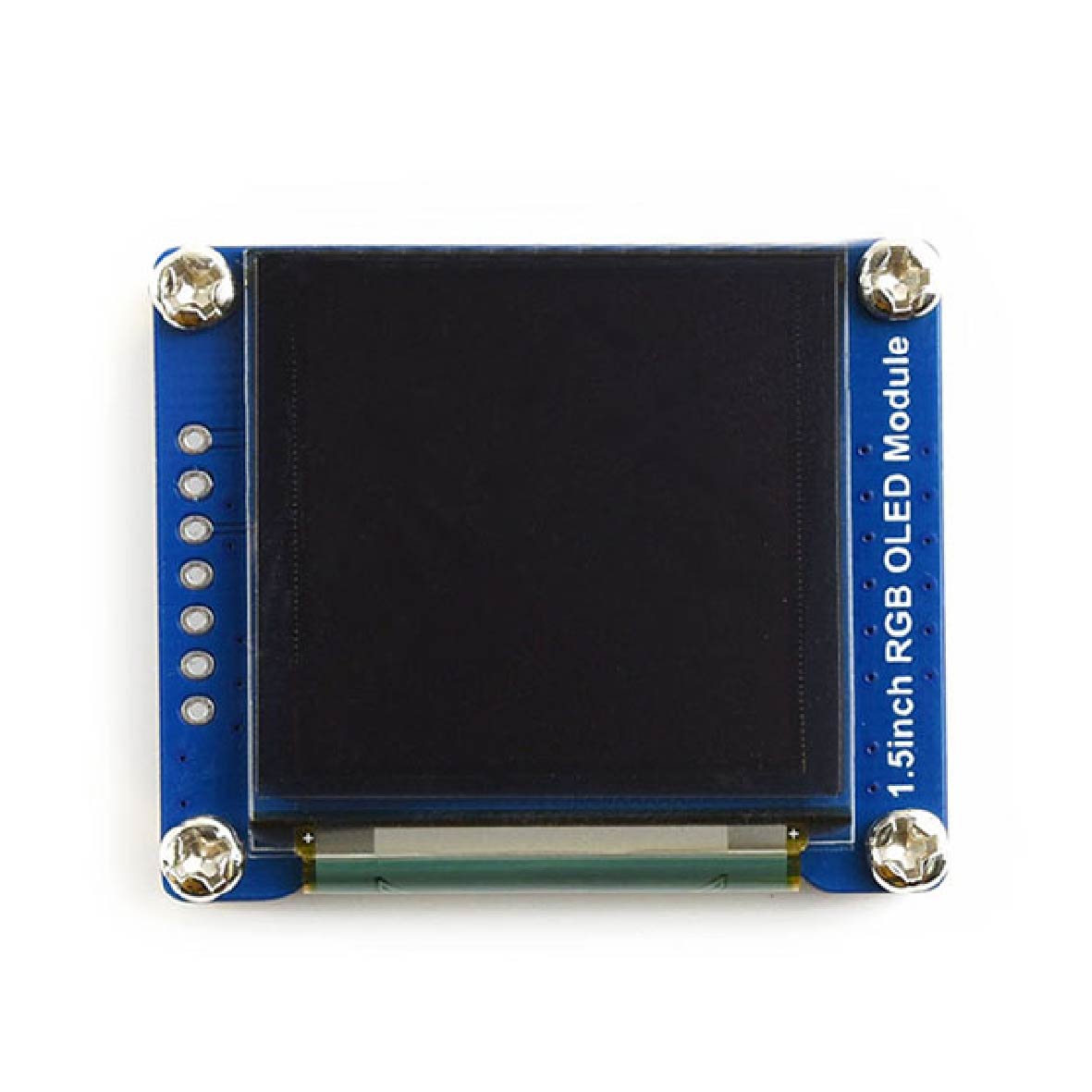

1.5英吋RGB OLED顯示模組,128x128像素,16位元高彩色,SPI接口

概述

這是一個普通的RGB OLED顯示模組,對角線1.5英吋,128x128像素,16位高色(65K色),帶有嵌入式控制器,可通過SPI接口進行通訊。

特色

  • 128x128高解析度,65K色,清晰顯示彩色圖像
  • 支援透過板載電阻器配置的4線SPI或3線SPI接口
  • 隨附開發資源和手冊(Raspberry Pi / Arduino / STM32的示例)

規格

  • 驅動程式:SSD1351
  • 端口:4線SPI,3線SPI
  • 顯色:RGB,65K色
  • 解析度:128x128
  • 可視角度:> 160°
  • 工作電壓:3.3V / 5V
  • 尺寸:44.5 x 37(mm)

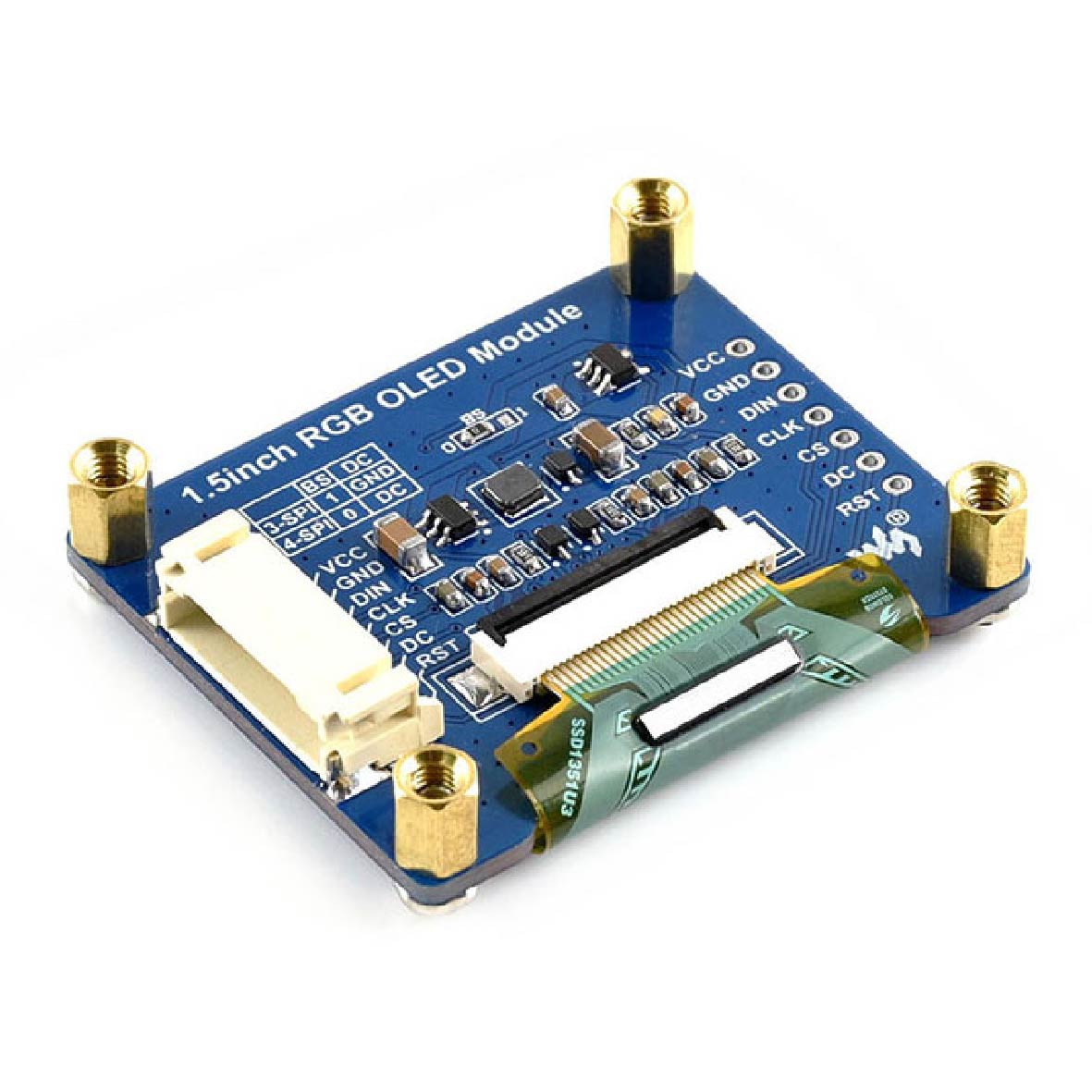

介面

標誌說明
VCC電源(3.3〜5V輸入)
GND接地
DIN數據輸入
CLK時鐘數據輸入
CS芯片選擇,低成效
DC4線SPI:數據/命令選擇(高態數據,低命令)
3線式SPI:連接至GND,保持低電位
RST重置, 低態動作

此RGB OLED模組有兩個可用的驅動器接口:4線SPI(默認)和3線SPI

 BSDC
4-wire SPI0DC
3-wire SPI1連接到 GND
