micro:bit 語音辨識模組

micro:bit 語音辨識模​組

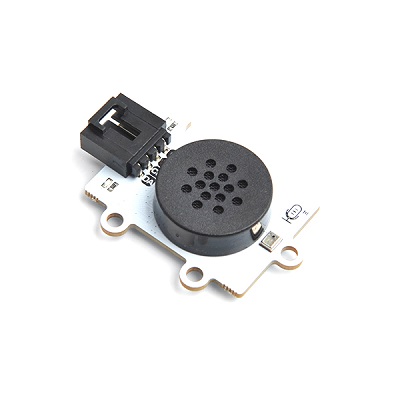

簡介

實現語音智能控制，如語音控制智能車前進、後退、啟動巡線模式等。

可兼容 micro:bit V1，但因V1版本內存不足的關係，自學習詞彙僅能使用3-7個 (依程式大小而定)
建議搭配 micro:bit V2 以上版本

---

技術規格


項目	參數
SKU	EF04108
接口類型	IIC
工作電壓	3.3V
核心IC	SNR3512M



---

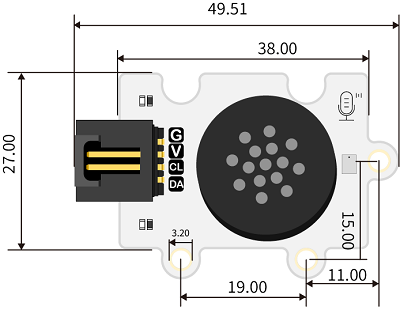

外型與定位尺寸




---

透過範例專案快速上手

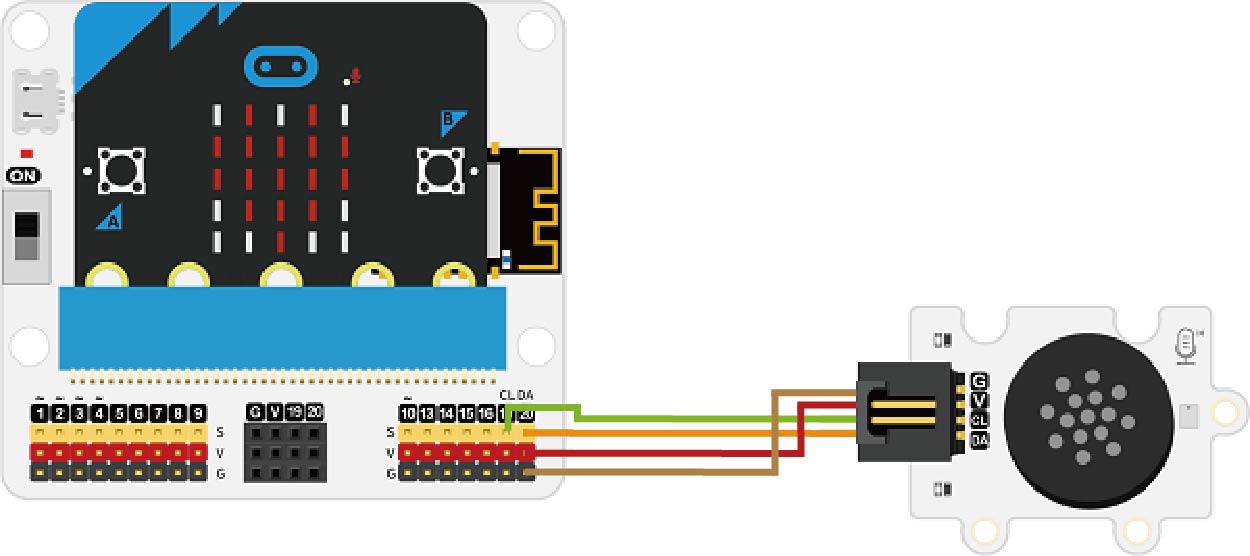

所需器材及連接示意圖

以IOT:bit 擴充板為例:


該語音辨識模組是以IIC作為接口(或稱I2C，IIC=Inter-Integrated Circuit，積體電路介接匯流排)，它是一種序列通訊架構，只要是符合IIC標準的裝置，都可以利用SDA和SCL來傳輸訊號。SDA用來傳輸資料、SCL用來傳輸時間。所以在與micro:bit連接時，除了負極GND及正極VCC，還必須連接SDA和SCL腳位，在硬體上我們可以看到其以DA和CL來做為代稱。

擴充積木

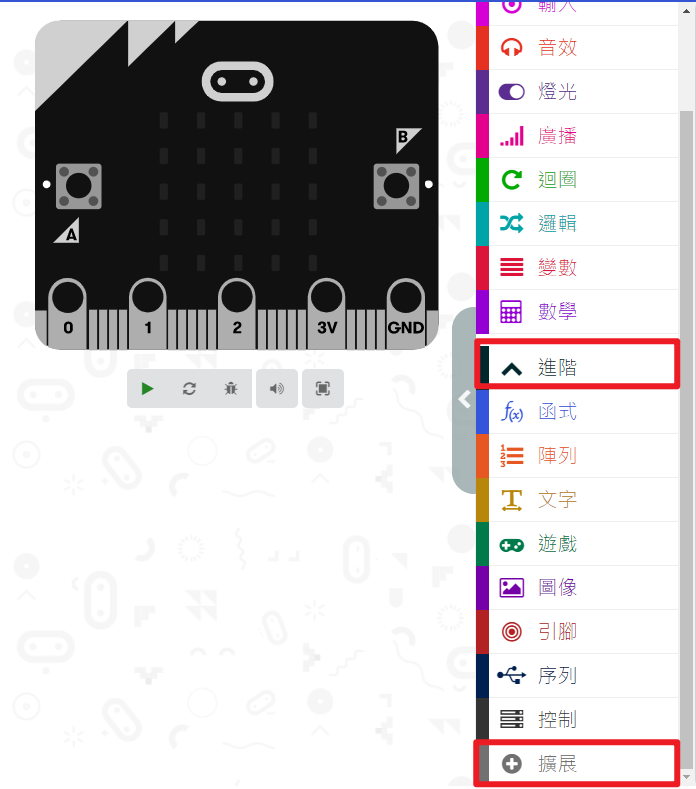

在MakeCode的積木選單中點選進階(Advanced)→擴展(Extensions)。

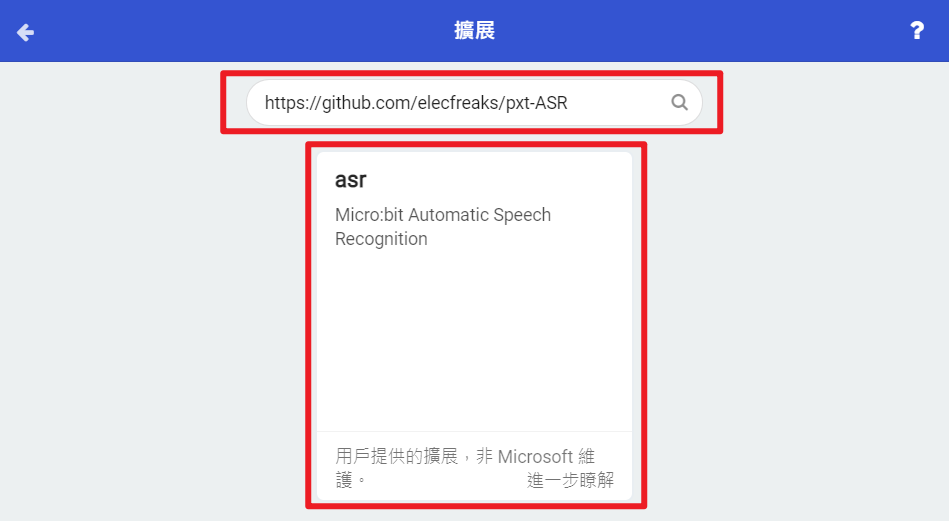

在彈出的搜尋框中輸入“https://github.com/elecfreaks/pxt-ASR” ，下載語音辨識模組的積木擴充積木。

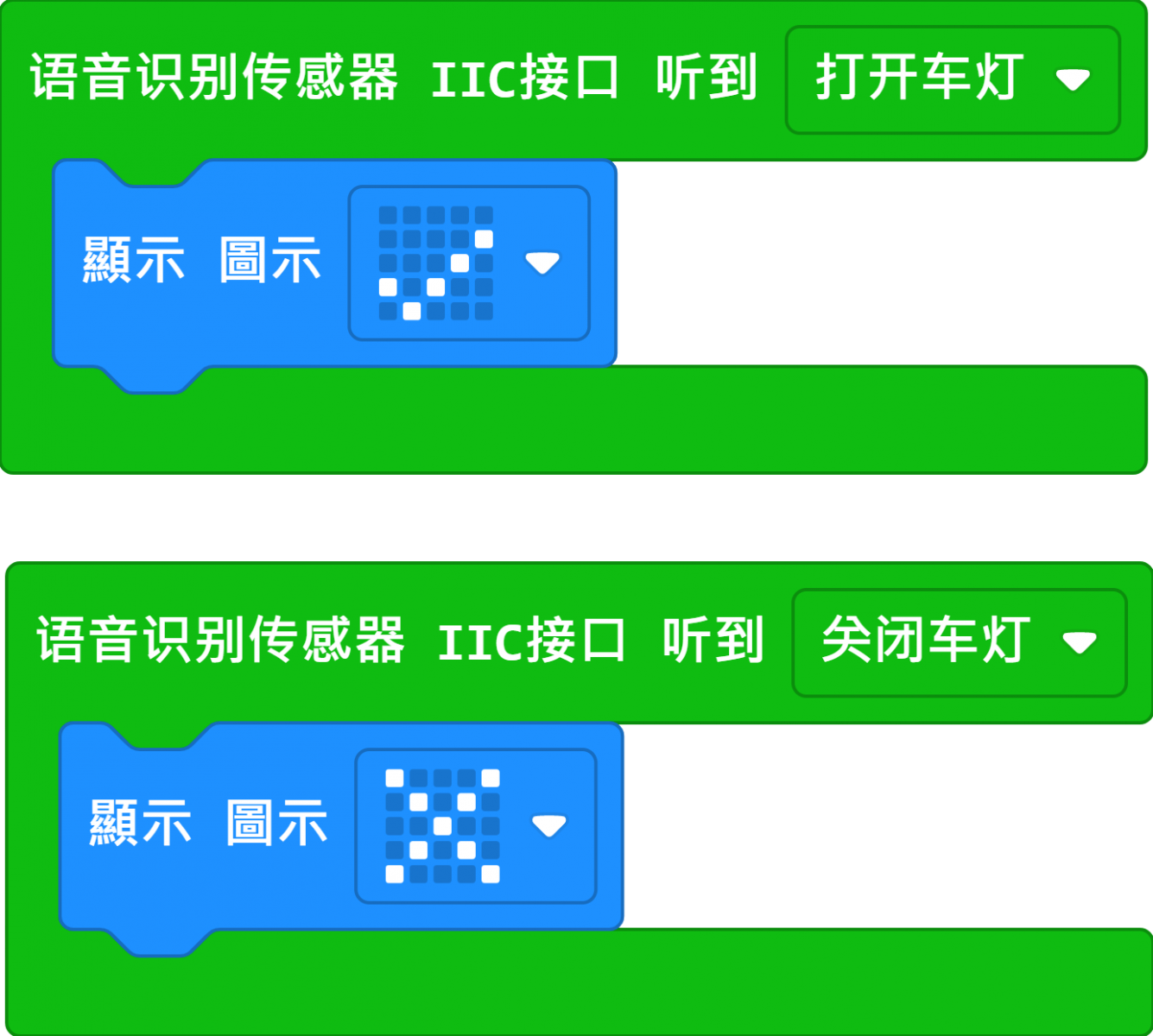

程式設計




程式連結
可以透過以下網頁直接下載程式，下載完成後即可開始運行。



程式執行結果
透過語音辨識模組，控制LED矩陣顯示的內容。例如：聽到「打開車燈」，在micro:bit上顯示打勾圖案；聽到「關閉車燈」，在micro:bit上顯示打叉圖案。

請注意：目前語音辨識模組的預設指令只支援中文辨識，若您使用英文積木撰寫，在硬體測試時仍需以中文進行測試。


---

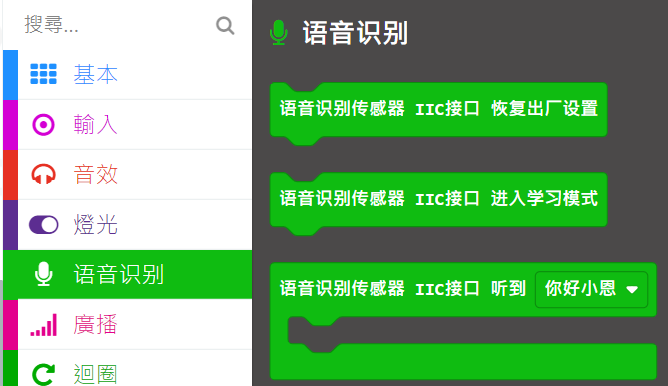

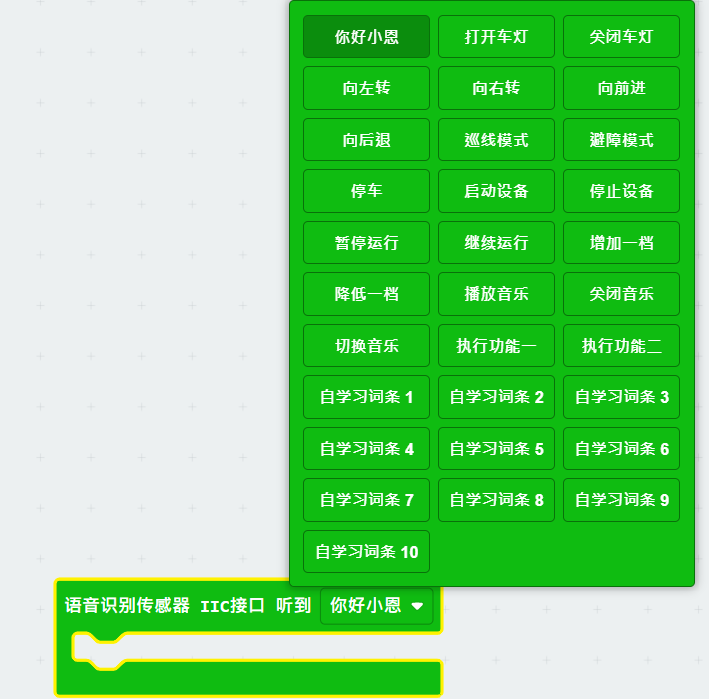

擴充積木內容展示






---

範例影片

​要啟動語音辨識功能，請對它說出：「你好，小恩」，這與iPhone手機使用「hey, siri」喚醒siri是相同的作用。
成功啟動後，即會收到回應：「我在呢」或是「你好啊」。
收到回應後即可說出指令，以範例程式為例，可下達:「打開車燈」、「關閉車燈」指令。



若啟動模組後，停止約15秒未下達任何指令，則會發出「我先退下了」，以關閉功能。如需再次啟動語音辨識模組，請對它說出：「你好，小恩」。




---

語音辨識模組 x AI Lens 智能鏡頭 x Smart Cutebot Q霸小​車

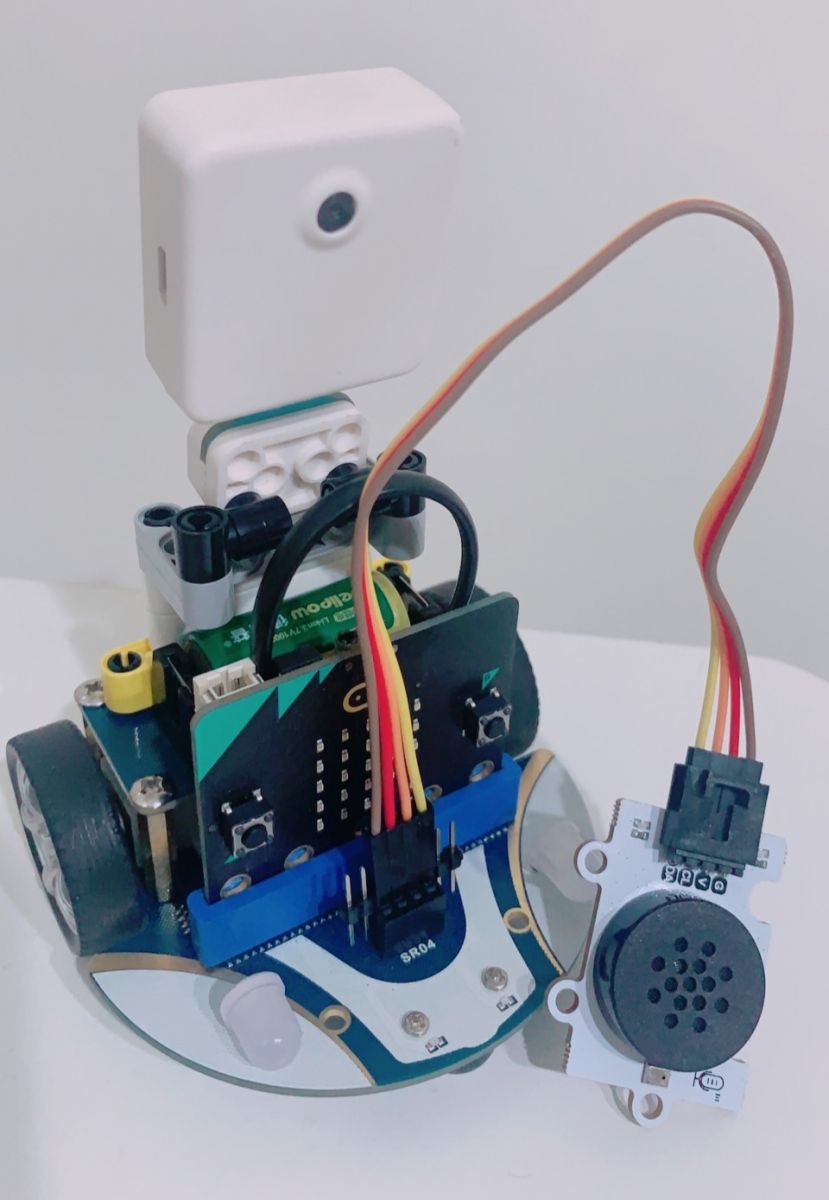

所需器材及連接示意圖

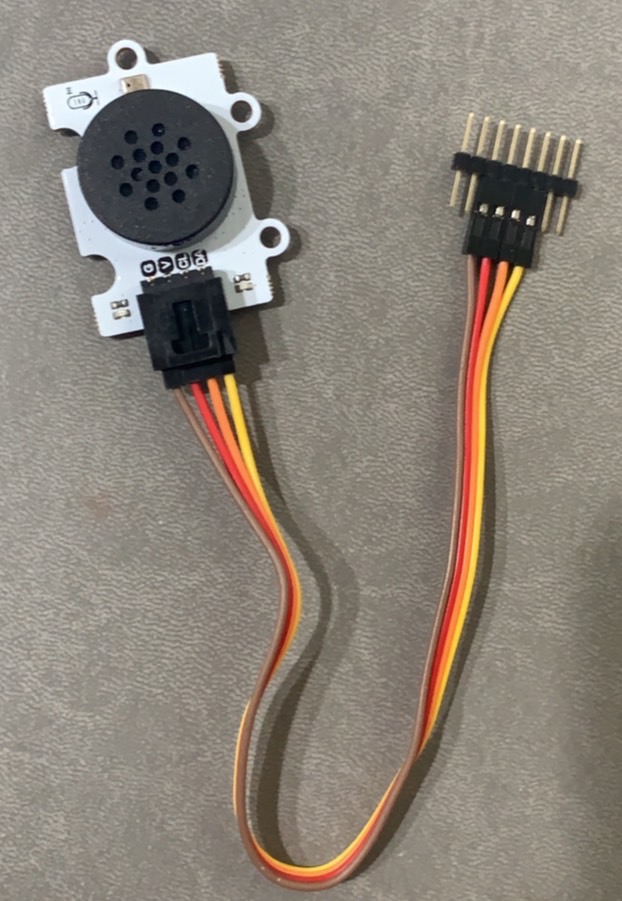

1.先將語音辨識模組連接上排針(AI Lens智能鏡頭套件所附)。


2.接著安裝到Cutebot小車上的IIC位置。


範例1所需的擴充積木

1.在MakeCode的積木選單中點選進階(Advanced)→擴展(Extensions)。


2.在彈出的搜尋框中輸入“https://github.com/elecfreaks/pxt-ASR” ，下載語音辨識模組的積木擴充積木。

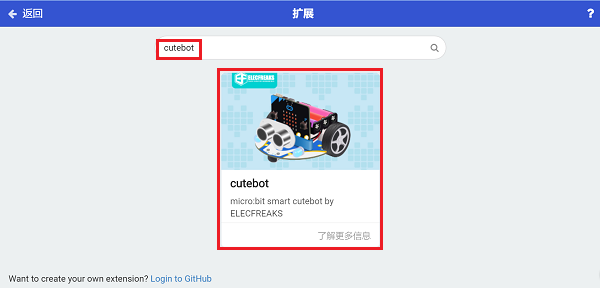

3.同1.，接著在彈出的搜尋框中輸入“cutebot” ，下載Cutebot的擴充積木。

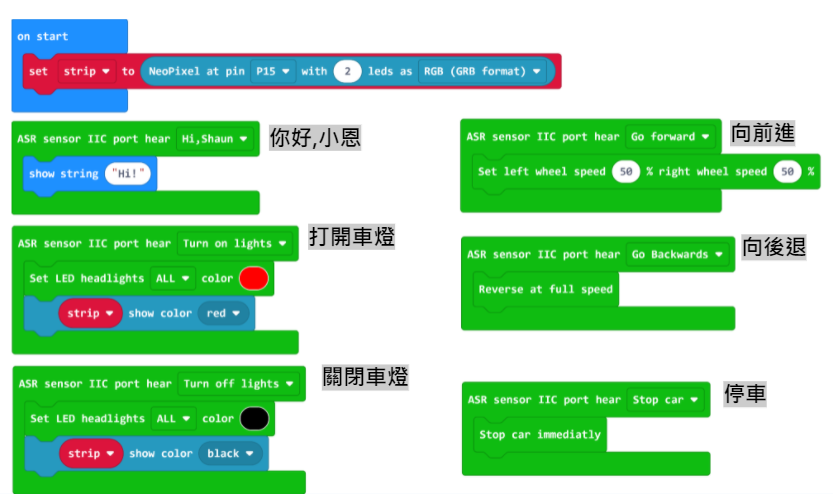

範例1程式設計


範例1程式連結



範例1程式執行結果

要讓語音辨識模組能夠運作，必須先對它說出：「你好，小恩」來啟動，但程式內並不需要寫出【聽到：你好小恩】的程式，該程式可以用來設計執行其他功能。

透過語音辨識模組，控制LED矩陣顯示的內容及Cutebot小車的運作。例如：聽到「向前進」，Cutebot小車將向前進、聽到「停車」，Cutebot小車將立刻停止移動。

請注意：目前語音辨識模組的預設指令只支援中文辨識，若您使用英文積木撰寫，在硬體測試時仍需以中文進行測試。

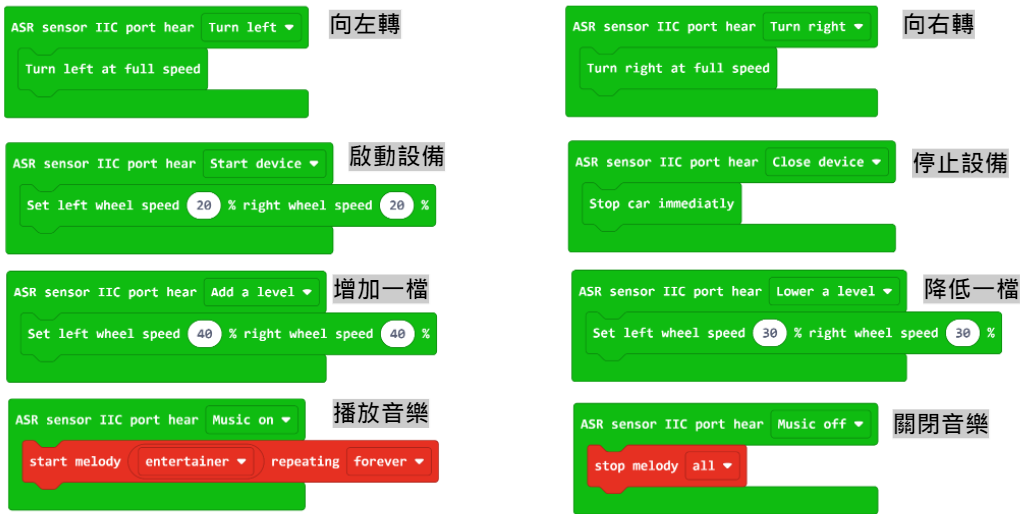

範例2程式設計



範例2程式連結



範例2程式執行結果
透過語音辨識模組，控制micro:bit及Cutebot小車的運作。例如：聽到「播放音樂」，micro:bit將開始播放音樂、聽到「增加一檔」，Cutebot小車將以較快的速度前進。


---

​範例3：進入學習模式

可兼容 micro:bit V1，但因V1版本內存不足的關係，自學習詞彙僅能使用3-7個 (依程式大小而定)
建議搭配 micro:bit V2 以上版本

學習模式流程
先對它說出：「你好，小恩」來啟動模組，

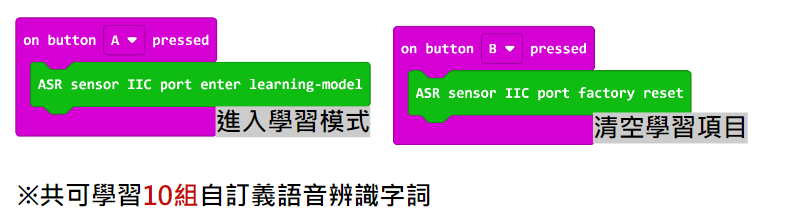

接著把進入學習模式的程式寫在：當按下A鍵時啟動學習模式(可自行定義)。

學習詞彙自行定義，例如：紅色。
學習詞彙需進行約三次的學習，成功時會回覆：「學習成功」
若環境雜音較多或是辨識失敗時，則會回覆：「學習失敗」
累積三次「學習成功」回覆才是一個學習詞彙完整的學習流程

第一個名稱學習完成後會自動接續學習第二個名稱，
如果不需再進行學習，告訴它：「退出學習」即可。



學習模式範例影片




範例3所需的擴充積木

1.在MakeCode的積木選單中點選進階(Advanced)→擴展(Extensions)。


2.在彈出的搜尋框中輸入“https://github.com/elecfreaks/pxt-ASR” ，下載語音辨識模組的積木擴充積木。


3.同1.，接著在彈出的搜尋框中輸入“cutebot” ，下載Cutebot的擴充積木。

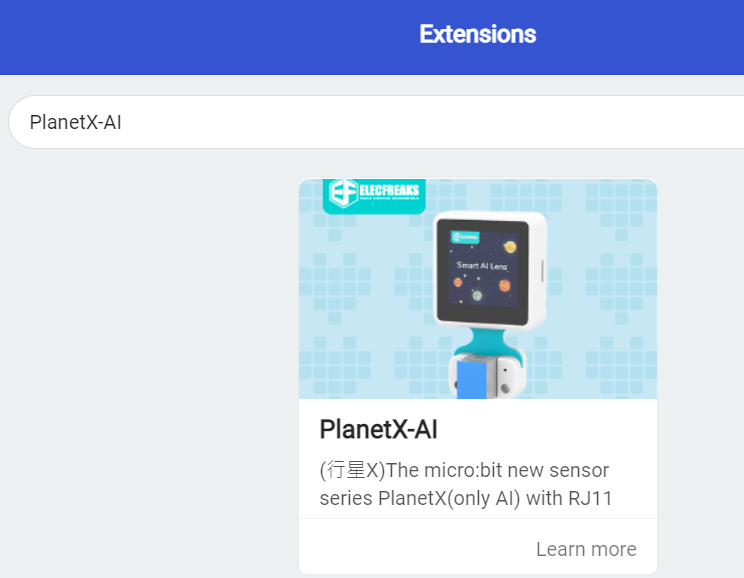

4.同1.，接著在彈出的搜尋框中輸入“PlanetX-AI” ，下載AI Lens智能鏡頭的擴充積木。
注意：小心勿下載成PlanetX(這擴充包含了PlanetX-AI和其他類別的應用)，它目前和Cutebot擴充積木不相容，會導致編寫好程式後無法下載hex.檔案。

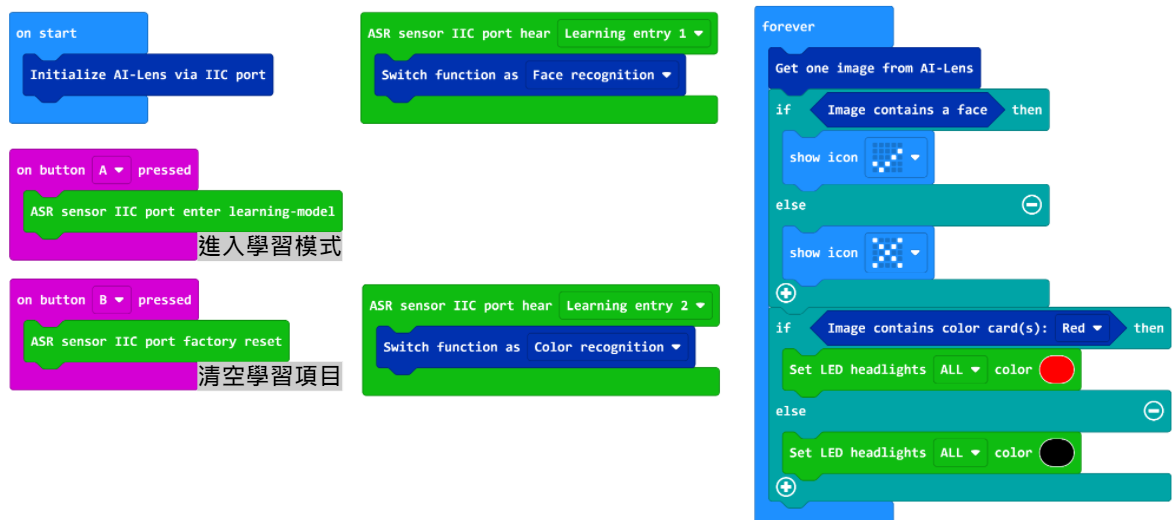

範例3程式設計


範例3程式連結



範例3程式執行結果

先對它說出：「你好，小恩」來啟動模組，接著把進入學習模式的程式寫當在按下A鍵時啟動(可自行定義)。
學習名稱自行定義，例如：顏色識別。學習名稱需進行約三次的學習，成功時會回覆：「學習成功」。
第一個名稱學習完成後會自動接續學習第二個名稱，如果不需再進行學習，告訴它：「退出學習」即可。

透過語音辨識模組進行新名稱的學習，例如：對語音辨識模組說出「人臉識別」，AI鏡頭將啟動人臉識別模式，而當偵測到人臉，就會在micro:bit上顯示打勾的圖案；對語音辨識模組說出「顏色識別」，AI鏡頭將啟動顏色識別模式，而當偵測到紅色，Cutebot小車就會亮起紅色的大燈。


---
