吸管機器人手機藍芽控制

手機藍芽APP控制 micro:bit教學


 透過手機藍芽及micro:bit進行控制吸管仿生獸系列
因為ios系統及安卓系統)APP介面有些許不同，以下會分成Google Play ( Android ) 及 App Store ( iOS )做分享

一.進行藍芽配對
二.makecode平台編程
三.APP操作方式


---

一.藍芽配對

IOS系統及 Android 配對方式一樣，以IOS做範例
(以下範例APP都是免費使用)

Step 1:

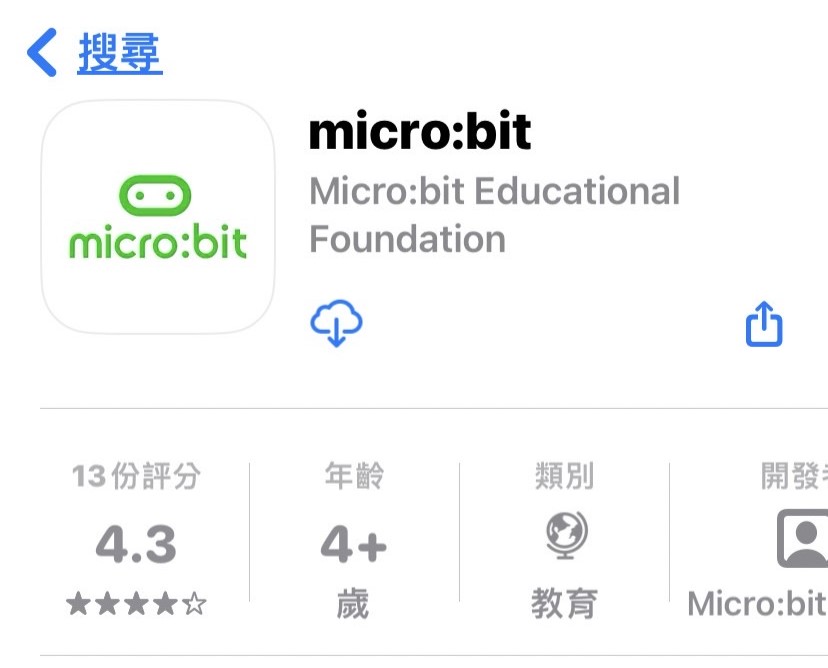

於手機APP store下載micro:bit程式

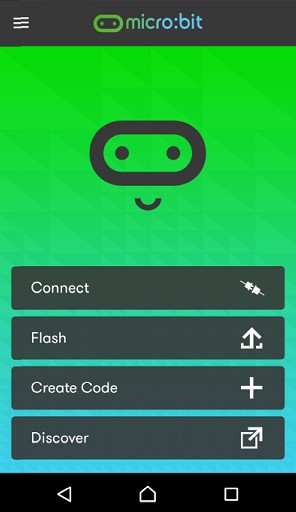

下載後進入手機micro:bit程式呈現




 Step 2 :

將Micro:bit主板連接電源

連接方式:外接電池盒、擴充板、USB線連接電腦

※建議外接電池盒或者擴充板，供電較穩，使藍芽連接較順利。


Step 3 :

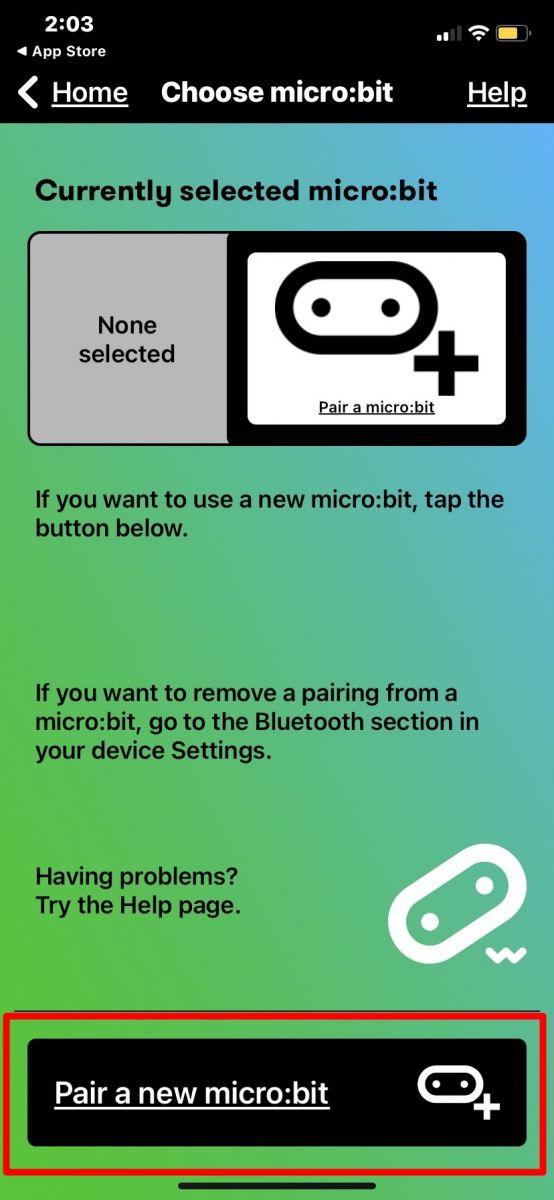

將手機藍芽和micro:bit進行連接，開啟手機micro:bit APP
，點選 Choose micro:bit，進入頁面後點選pair a new micro:bit，進行配對


Step 4 :

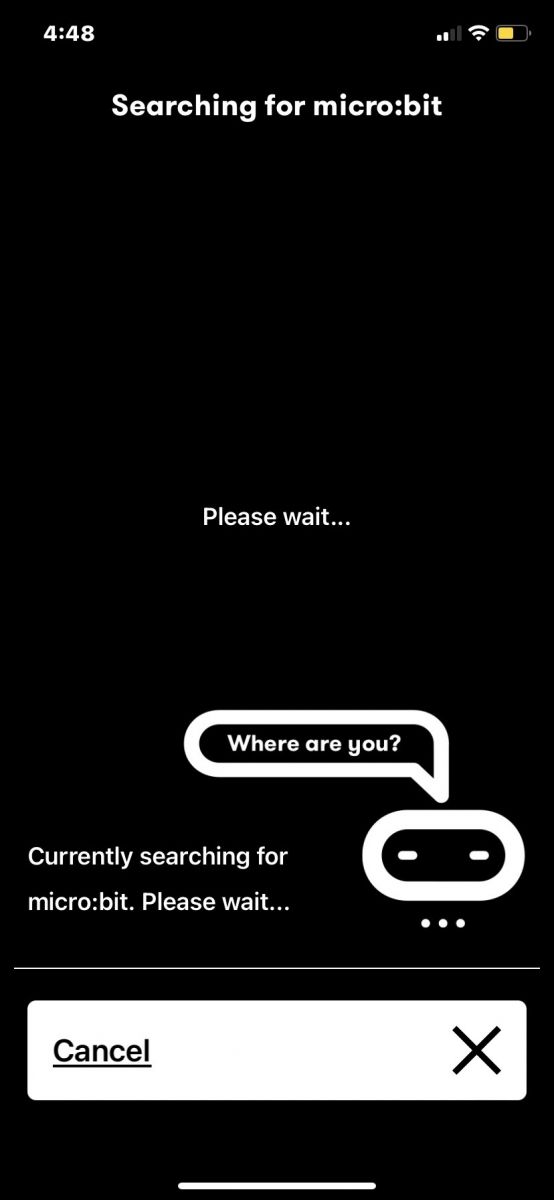

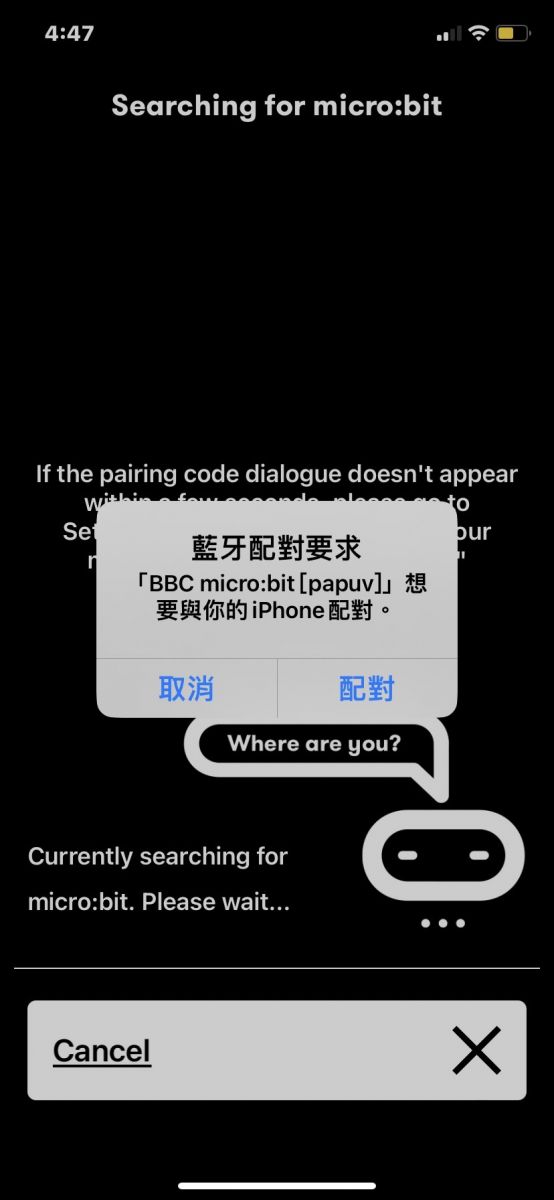

出現圖(一)畫面後點選配對，會出現圖(二)進入該視窗，


Step 5 :

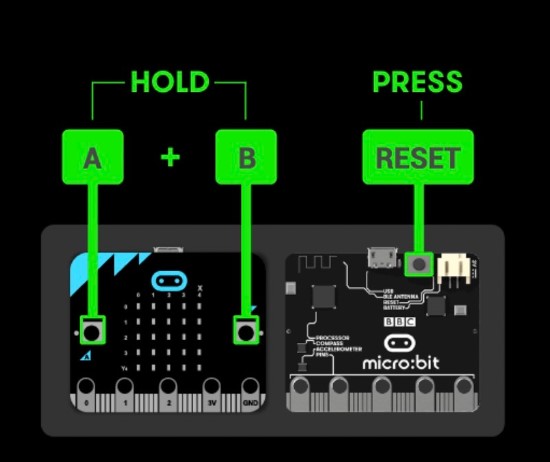

將Micro:bit主板進入藍芽可配對模式

a. 雙手同時長按按下電路板正面A+B鍵(不要放開)
b. 按一下背板處restart鍵，放開restart鍵(A+B鍵持續按壓直)

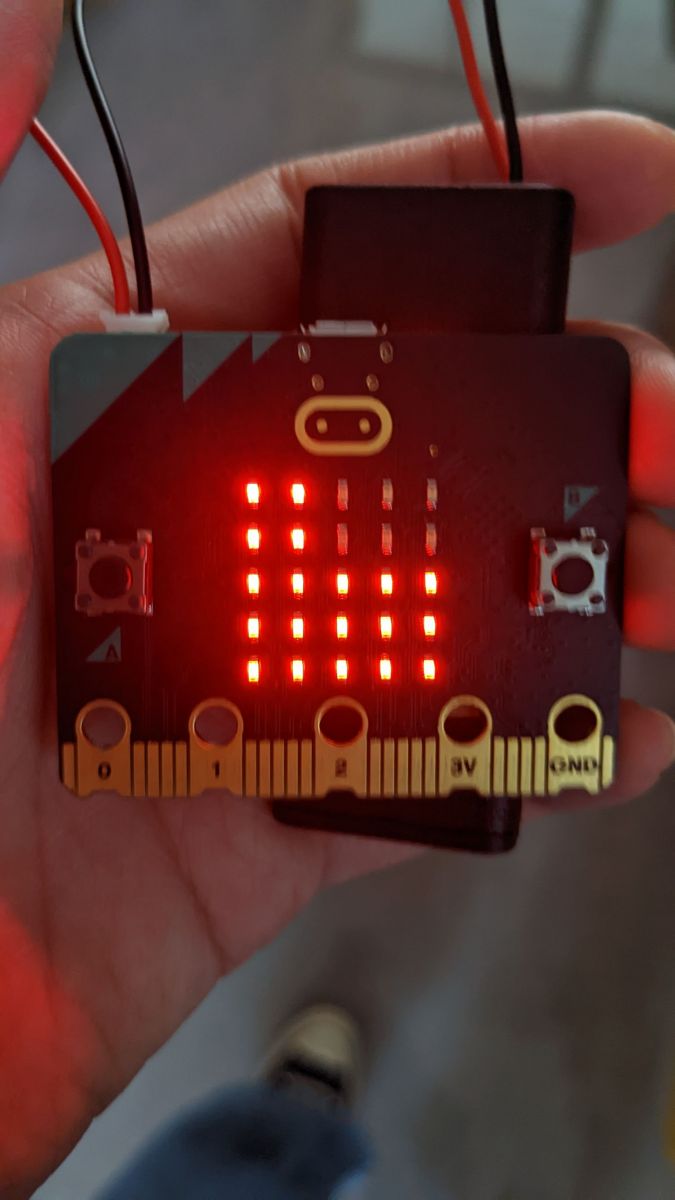

c. 直到micro:bit 面板LED處出現藍芽圖示



(此時已成功進入可配對模式)



Step 6 :

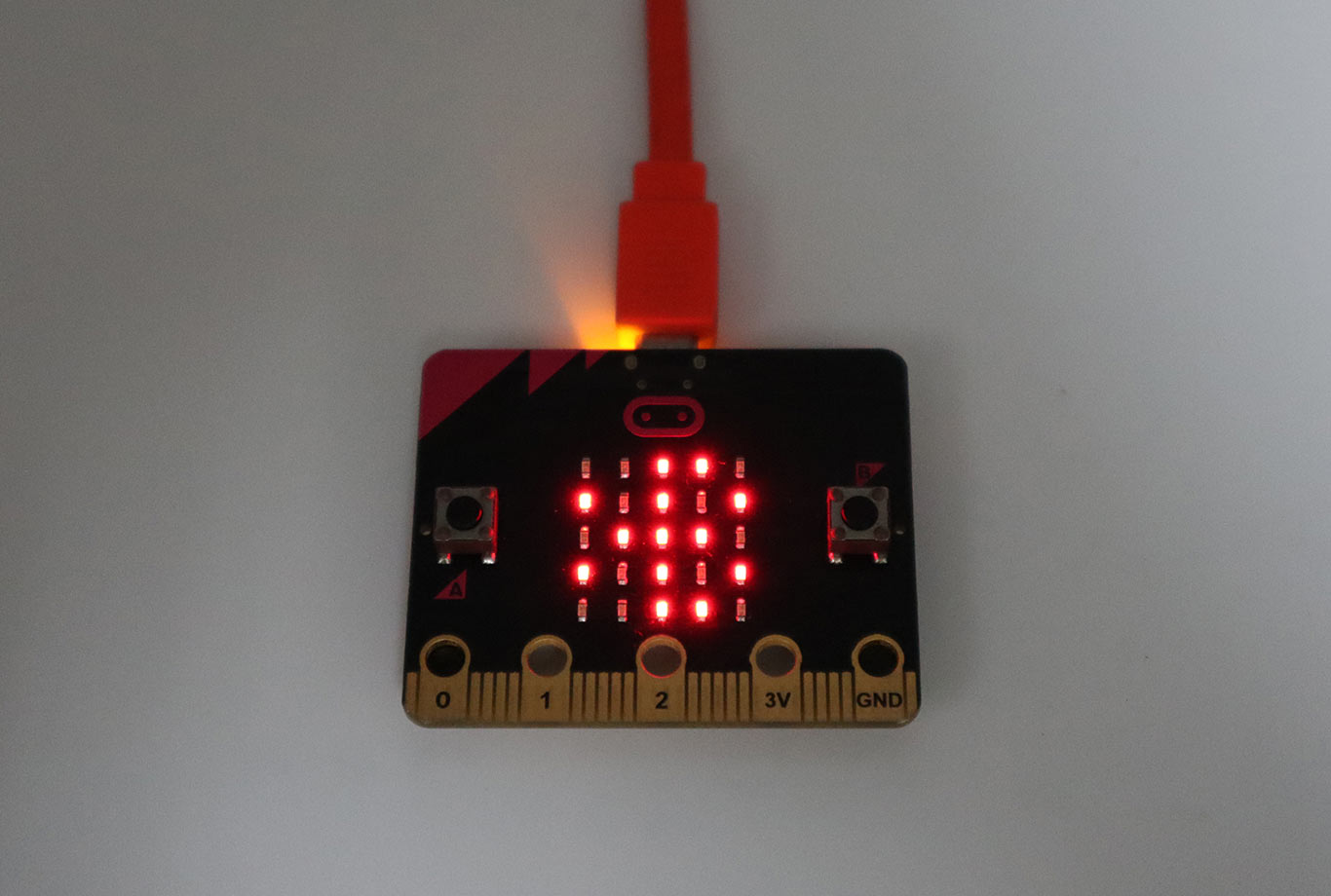

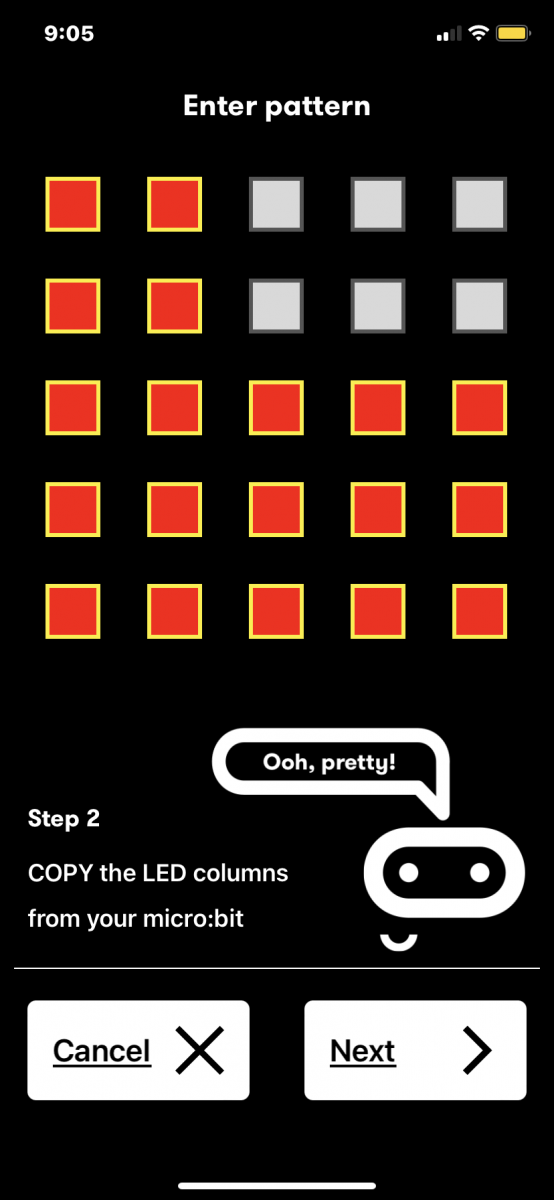

Micro:bit藍芽進入配對模式後，Micro:bit主板上會顯示特殊圖案，在手機視窗點選相對應圖案。

※每一片Micro:bit的圖案都不一樣，請依照當時圖案點選視窗，而以上動作要在30秒內完成。

(一)                                                    (二)

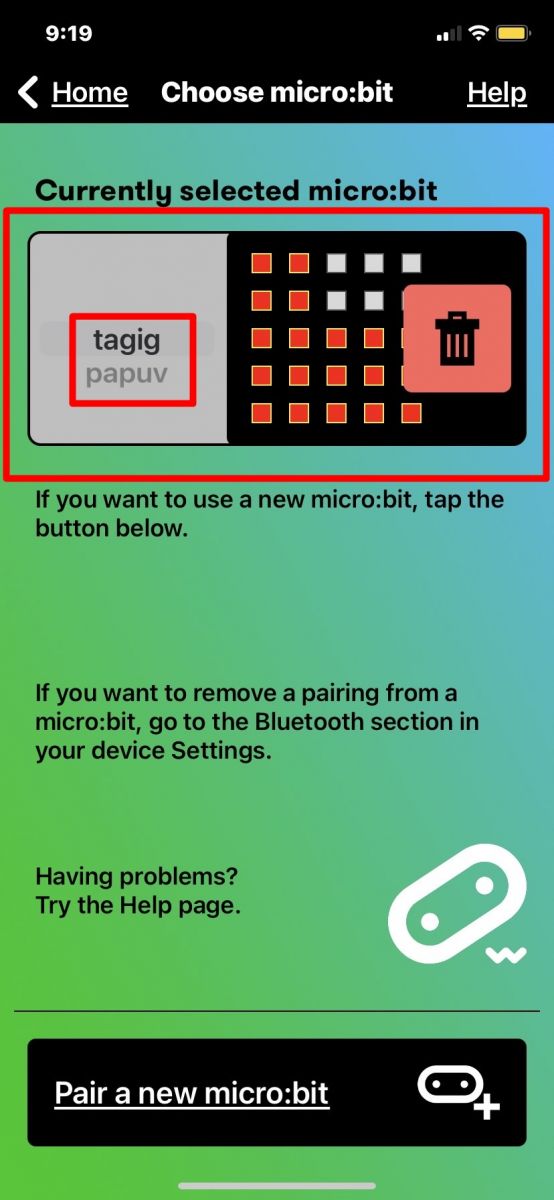

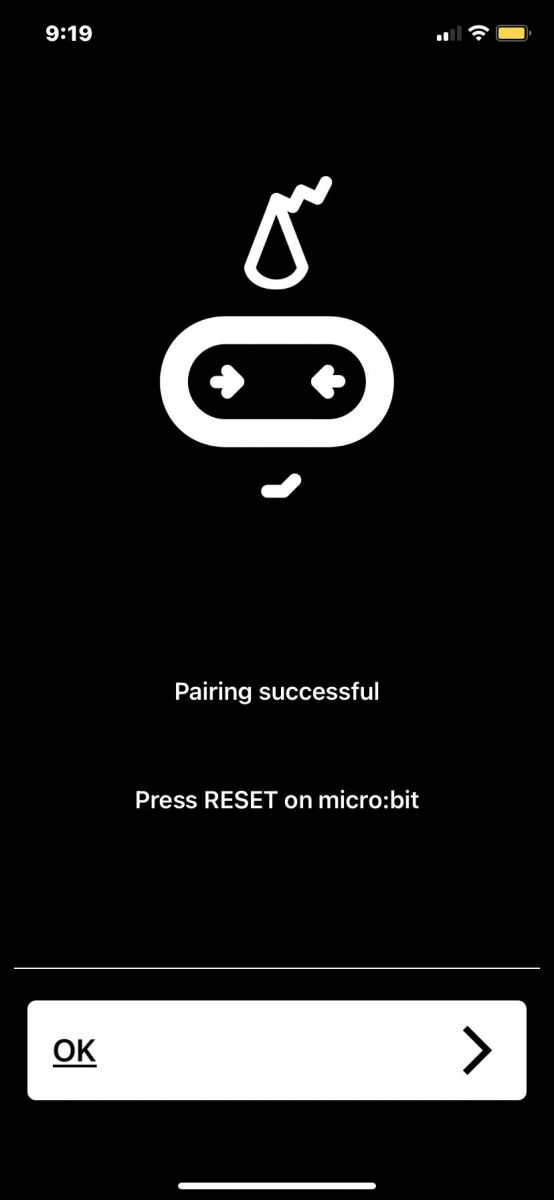

圖(一)配對成功畫面，圖(二)在手機此視窗顯示成功配對Micro:bit主板名稱。

(一)                                                    (二)
配對示範影片

---

二. 用APP makecode 編寫程式

IOS版本

編碼及匯出編碼操作流程。

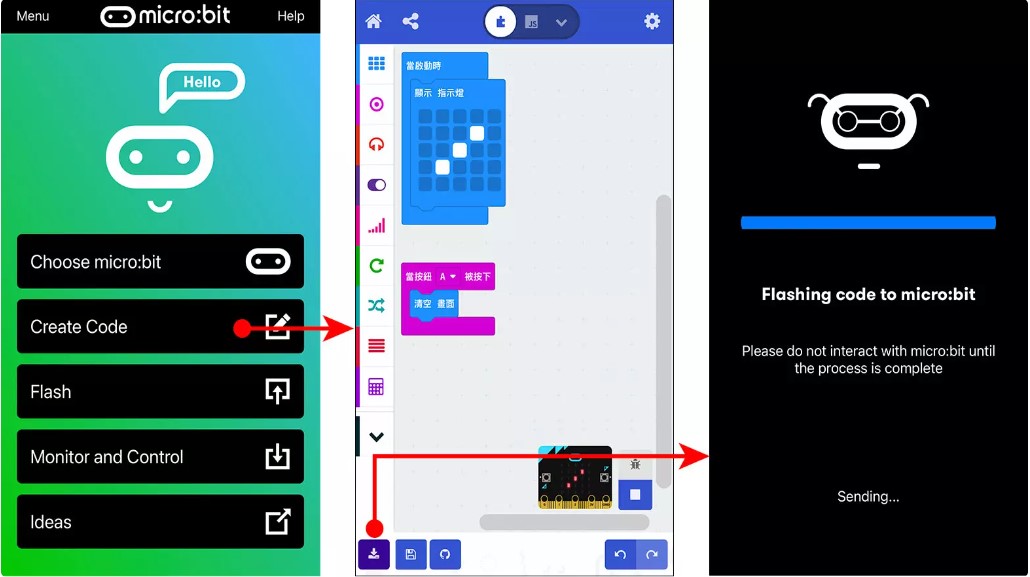

進入APP首頁點選create code, 進入手機版本makecode編輯平台。



IOS程式代碼



安卓程式代碼



---

三.透過APP控制micro:bit

了解兩個介面的不同，IOS版本APP內建有螢幕面板控制系統，因此可透過micro:bit APP直接控制micro:bit，而安卓版本則需另外下載應用程式來進行控制micro:bit。

IOS版本

安卓版本

IOS版本

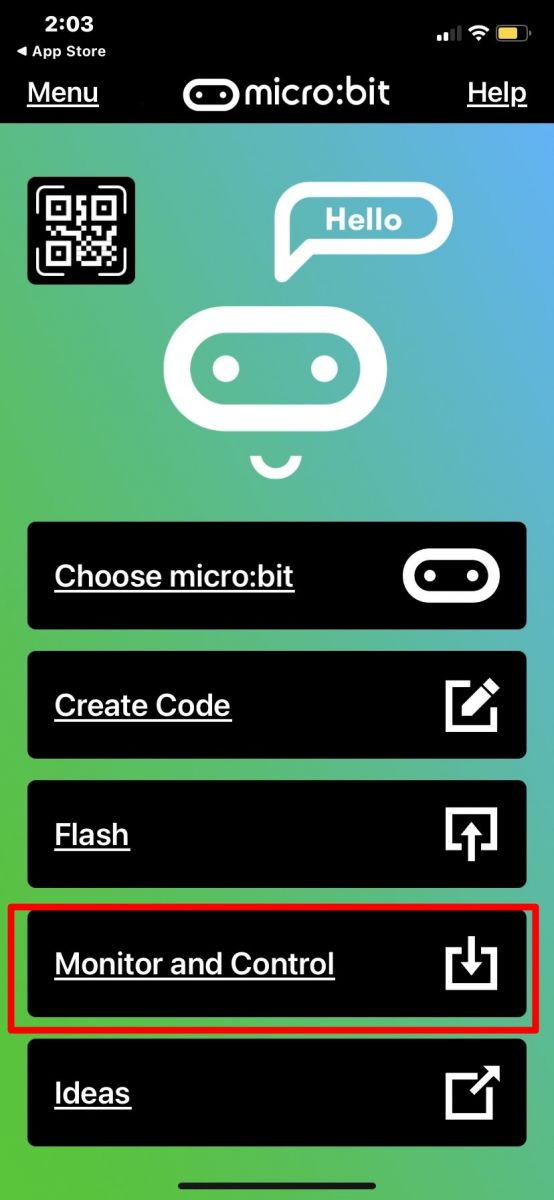

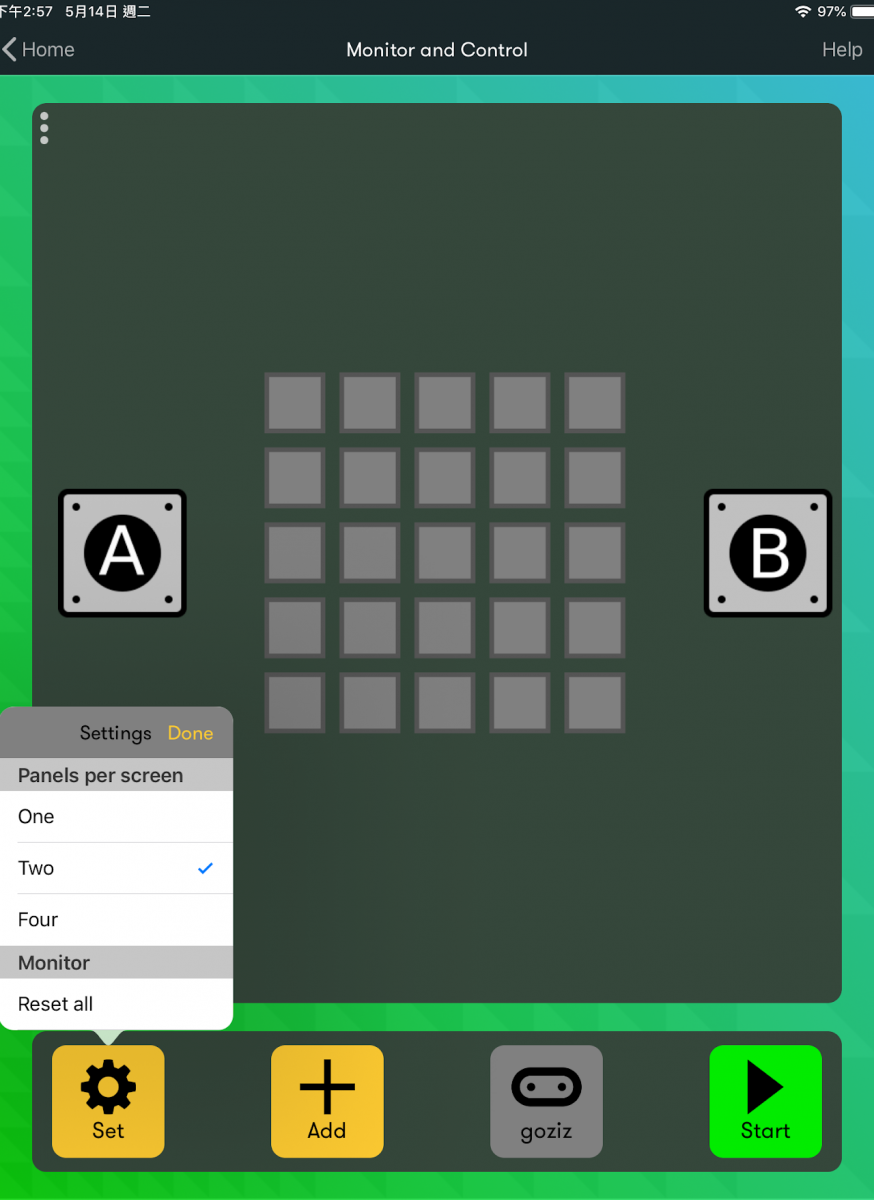

點選Monitor and Control，進入控制介面

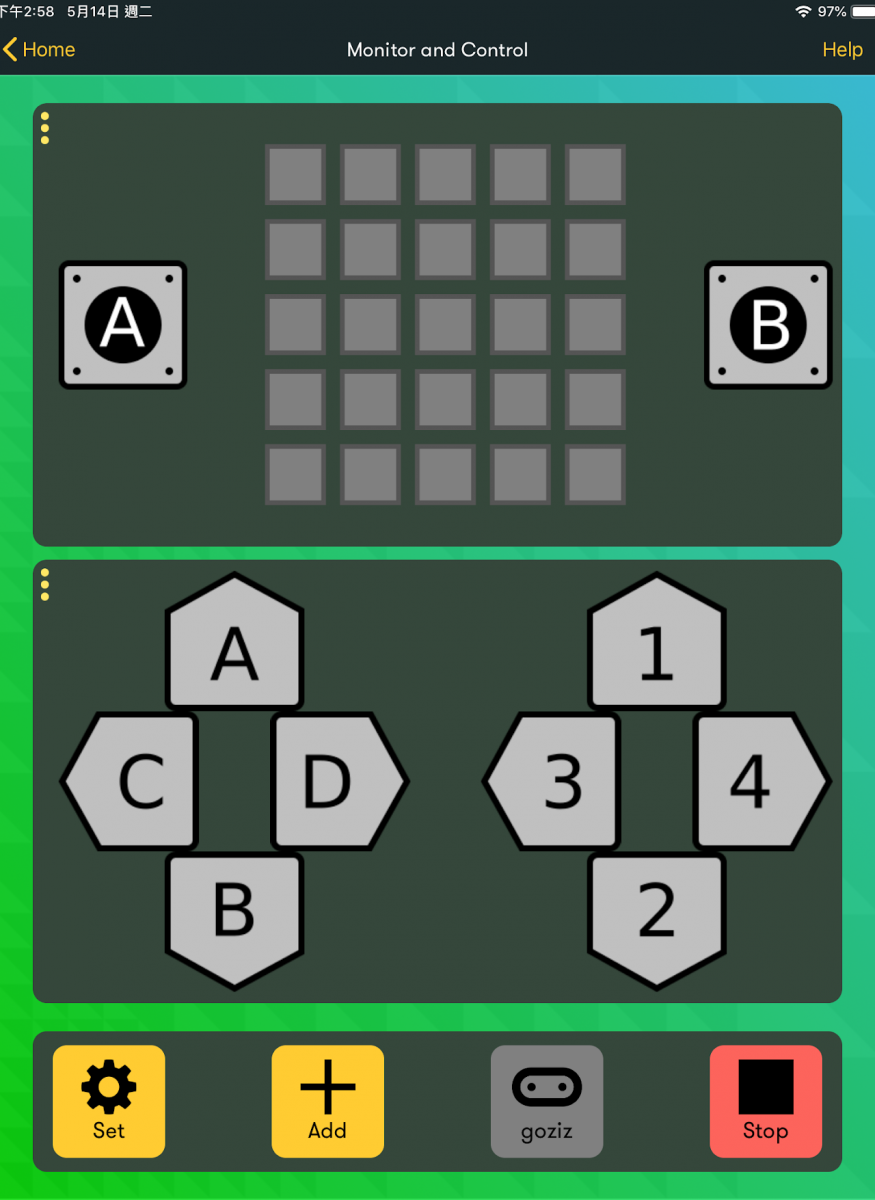

更改介面顯示按鈕，使螢幕出現圖(二)介面
圖(一)                                                  圖(二)

---

安卓版本

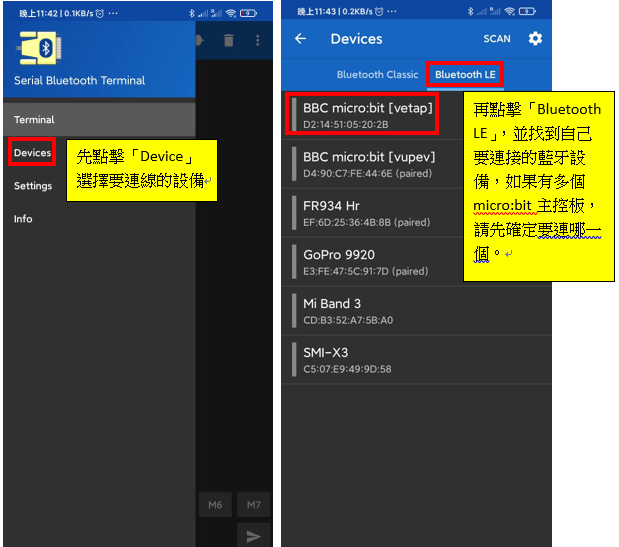

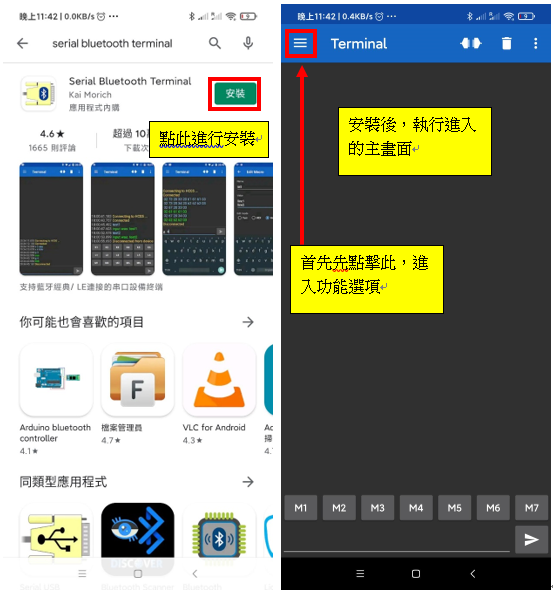

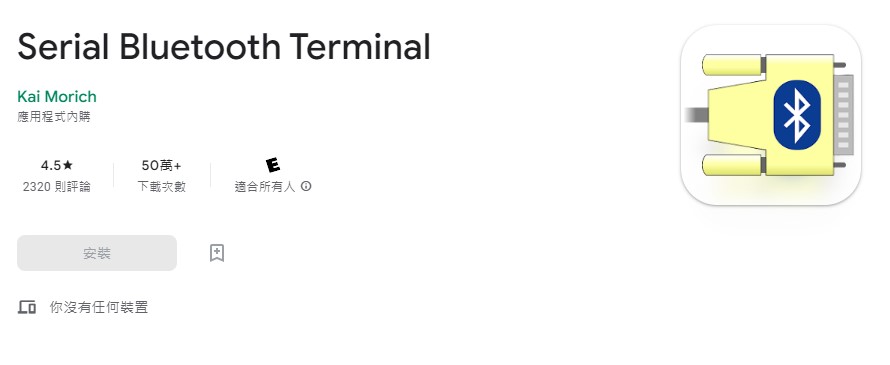

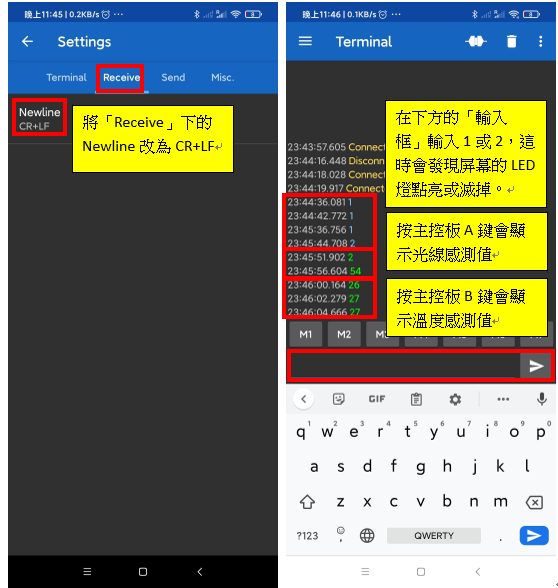

於Google Play尋找並安裝Serial Bluetooth Terminal手，此APP免費


使用過程如下：

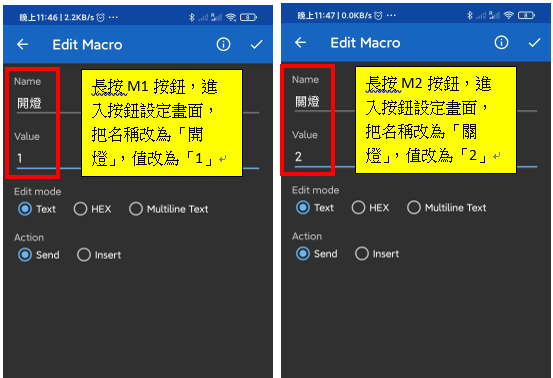

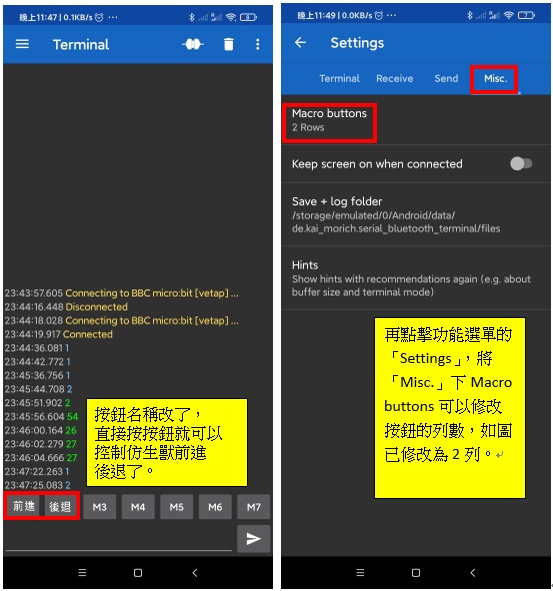

長按按鈕M1按鈕，就可自行更改你想要的指令內容，例如前進、後退，(此示範以開燈為例)

2.假設手邊的micro:bit已經配對成功後，但卻無法傳送寫好的makecode程式，我該怎麼辦呢?

可以試著將micro:bit主板恢復原廠設定，並且刪除手機裡與曾配對過的micro:bit 名稱，在重新操作教學的的配對步驟就可以順利連接上囉!

恢復原廠設定參考連結
