KSR030 Robot Kit
是KAISE KSRobot 台灣凱斯電子所設計的一款智能自走車和機械人的方案，目前主要是搭配micro:bit 使用，



KSR030 Robot Kit Version D 機械人套件
是KAISE KSRobot 台灣凱斯電子所設計的一款機械狗的方案，目前主要是搭配micro:bit 使用，
本身已包含2種基本玩法（機械狗和機械蜘蛛）提供Makecode 積木，可以使用已編輯好的動作，做出特定動作，亦可用程式編輯自己想要的動作。



特色
可直接充電，不需要再把鋰電池拔來拔去，一些主要IC元件，全部在機構裡面，小朋友不容易碰到，
電路有做電池防接反，防短路等可避免小朋友不小心接錯。
擴充性強，可輕易做到 4足機械蜘蛛（8舵機）和機械狗 （10舵機）的玩法，
如果要比賽快速循跡等功能，可以直接更換 N20 金屬馬達和輪胎等提升速度。

底部留有樂高積木和智高積木孔位，可用來架在積木上，
套件使用的數位舵機用料實在，不易抖動，角度誤差小



控制板內建
2路直流馬達/1路28BYJ步進馬達
12路舵機 3PIN排針
9路IO （P0~P2 P8 P12~P16） 3PIN（GND 3V IO)排針
指撥開關（micro:bit IO 腳位切換）
紅外線接收元件
2路循跡
2路全彩LED
蜂鳴器
超音波插座
IIC腳位插座
14500鋰電池座
鋰電池充放電電路
電池防接反，防短路等保護電路
整體 尺寸8.5*7.5 *2.2cm （主體尺寸不包含輪胎或壓克力配件）



電氣參數
USB輸入電壓：5V
鋰電池：3.7V (飽電4.2V)

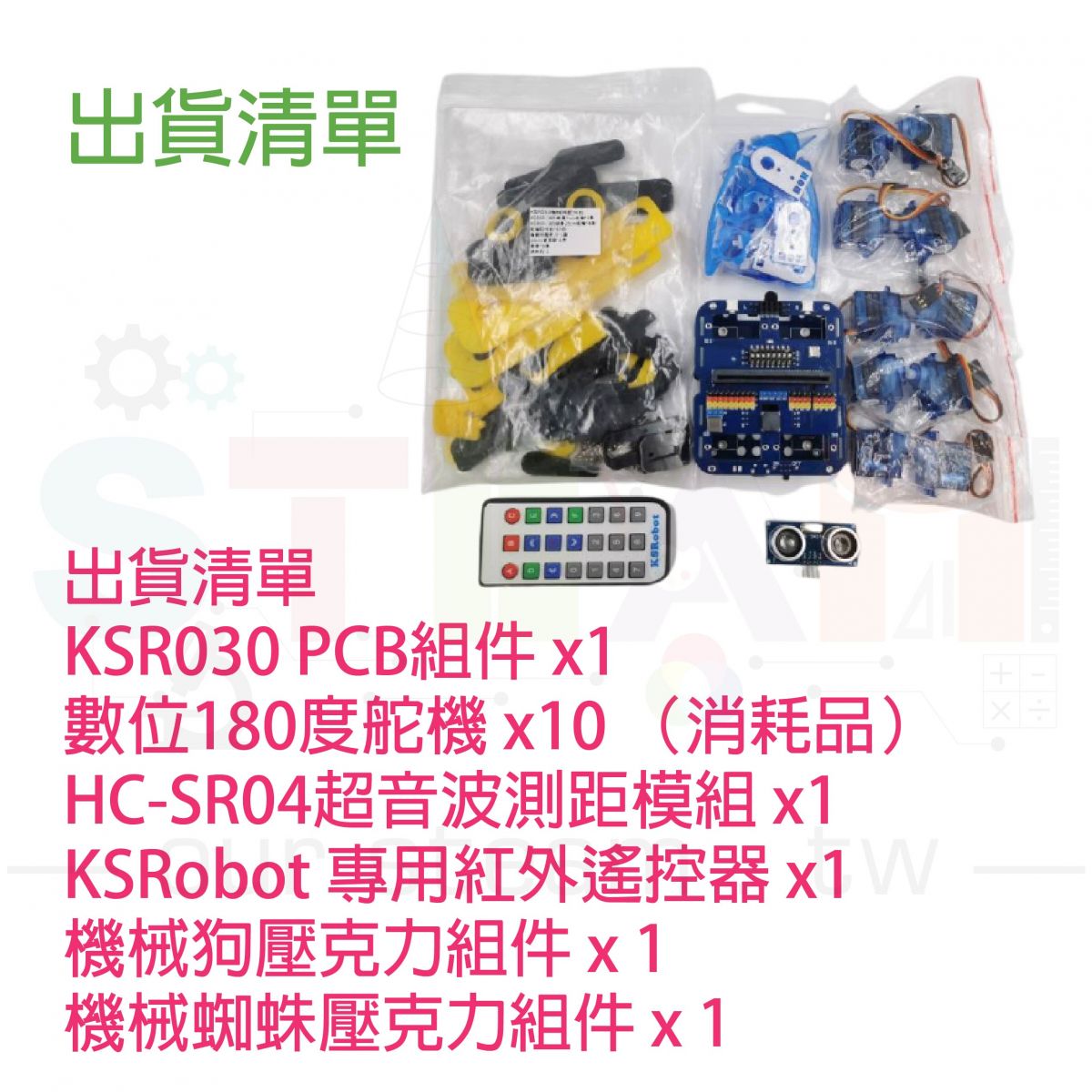

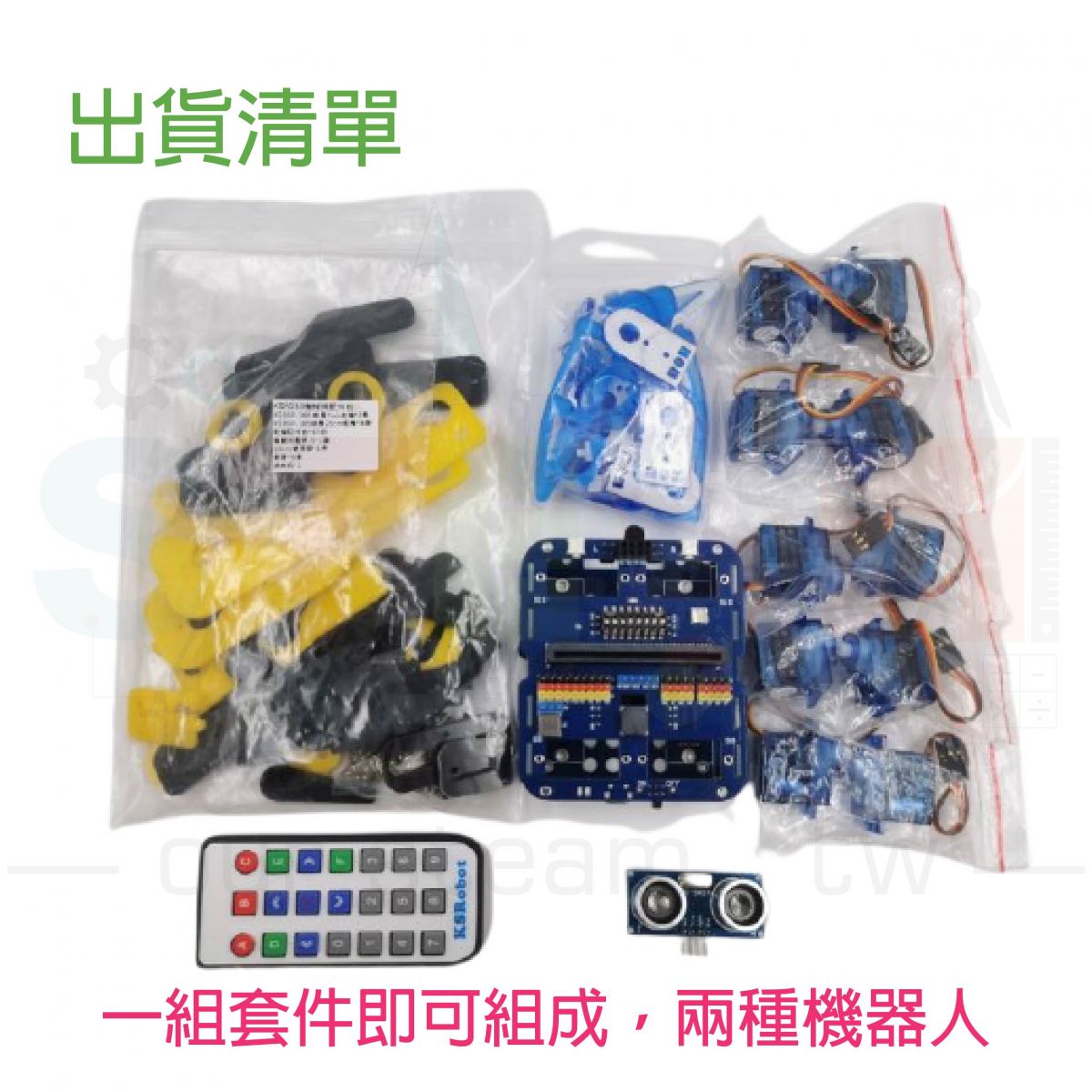

出貨清單
KSR030 PCB組件 x1
數位180度舵機 x10 （消耗品）
HC-SR04超音波測距模組 x1
KSRobot 專用紅外遙控器 x1
機械狗壓克力組件 x 1
機械蜘蛛壓克力組件 x 1
micro:bit 主板 及 電池 需另購





其它可選購配件 (如有需要請洽客服)
14500 1200mAh 3.7V
N20馬達配件包
360舵機專用輪
舵機360度 21T齒塑膠聯軸器
數位 塑膠齒 180度舵機 （標配品）
數位 塑膠齒 360度舵機 （標配品）
麥克納姆輪 配件包(KSR030 Robot Kit 專用)
4足機械蜘蛛（8舵機）舵機和壓克力 配件包
機械狗（10舵機）舵機和壓克力 配件包
機械手臂 （5舵機）舵機和壓克力 配件包
[書籍]用micro:bit和KSR030機器人套件學運算思維
