Smart Climate Kit 智慧氣候套件組

介紹

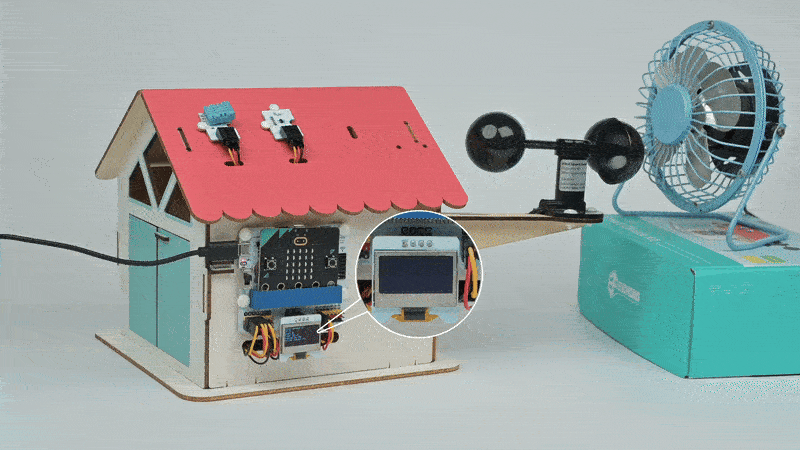

智慧氣候套件是基於 micro:bit V2 和 IOT:bit 擴充板設計的創新產品。配備風速感測器、溫濕度感測器、紫外線感測器、灰塵感測器和OLED顯示器等多種感測器，能夠即時監測和記錄多種環境數據，並將數據上傳至雲端。

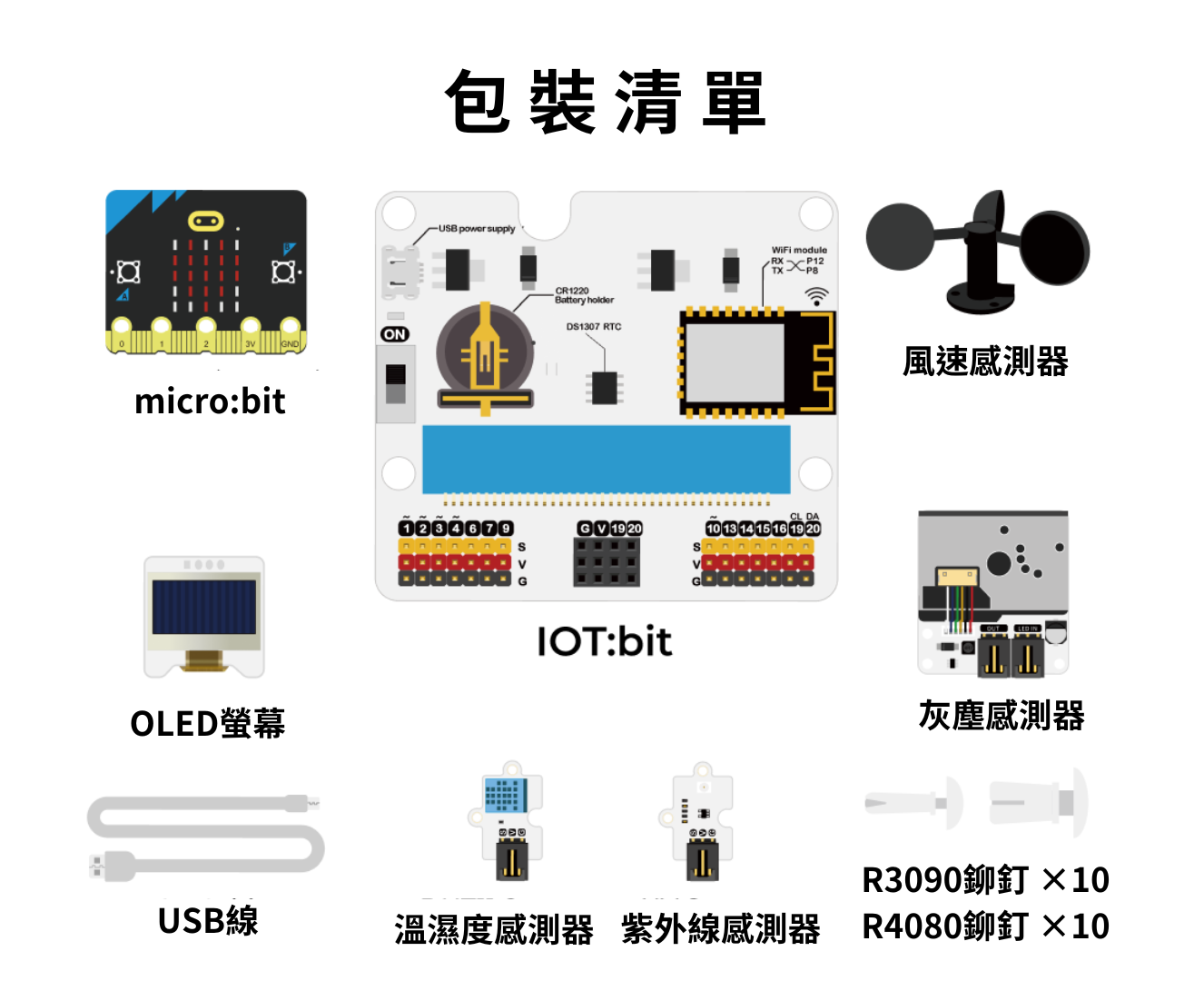

micro:bit × 1
IOT:bit ×1
風速感測器×1
灰塵感測器×1
溫濕度感測器×1
紫外線感測器×1
OLED螢幕×1
R3090 鉚釘 × 10
R4080 鉚釘 × 10
USB線×1

案例01 紫外線輻射監測裝置

教學目標：

該計畫的目的是指導學生使用智慧氣候套件中的紫外線感測器和 micro:bit 創建紫外線層級的顯示裝置。該設備可以顯示當前的紫外線水平並提醒人們採取適當的防護措施。透過這個項目，學生將學習如何使用感測器和 micro:bit 收集數據並視覺化顯示。

硬體：

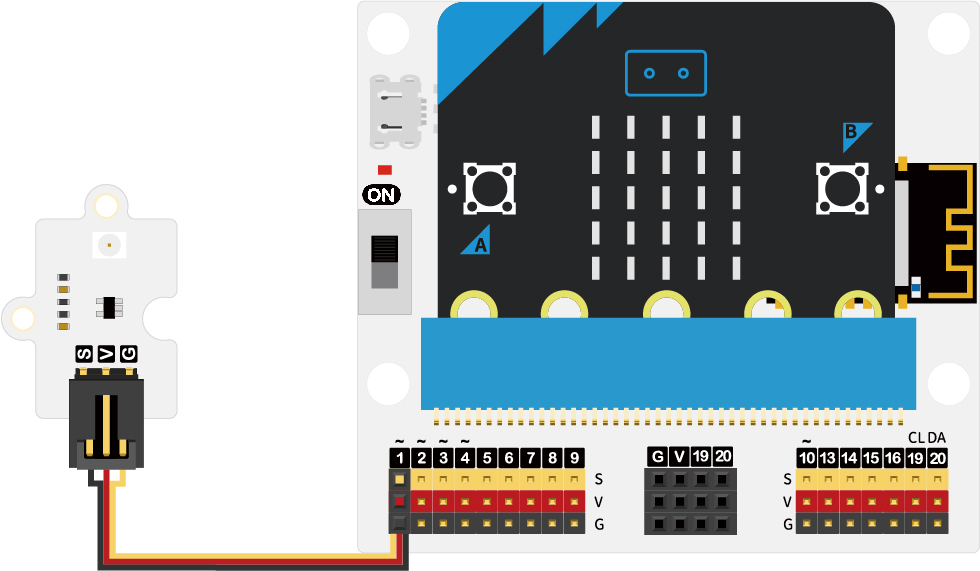

將紫外線感測器連接到P1腳位。

程式設計

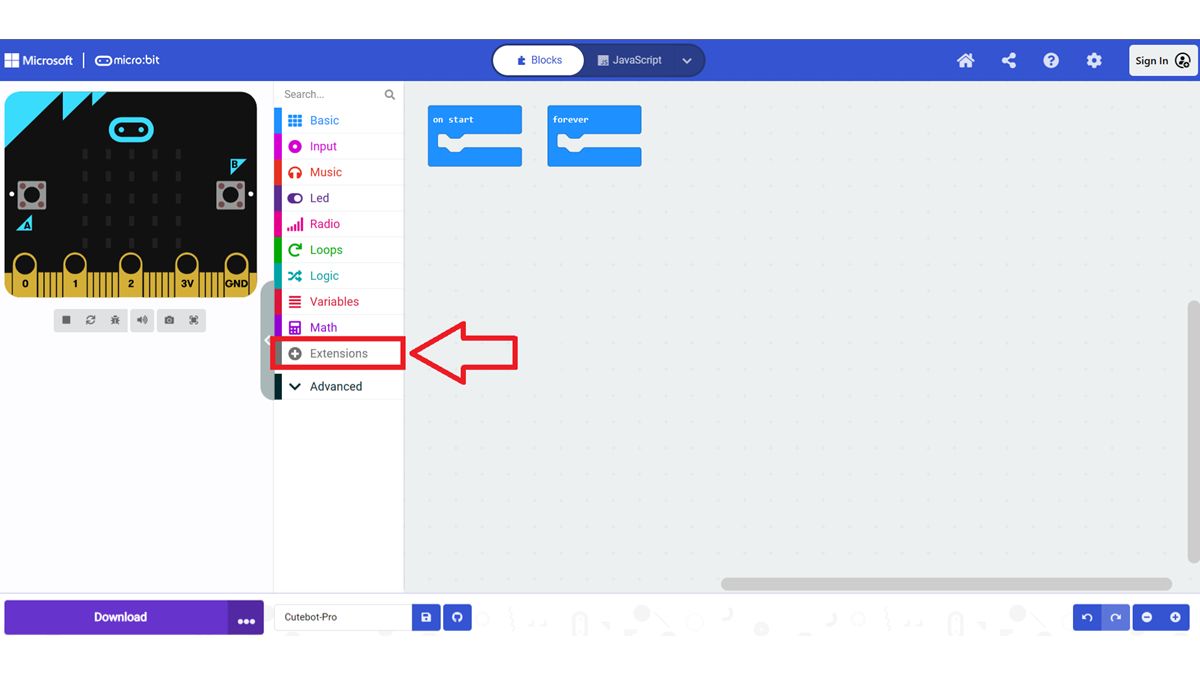

於MakeCode平台的程式選單中點擊 Extensions(擴充)。

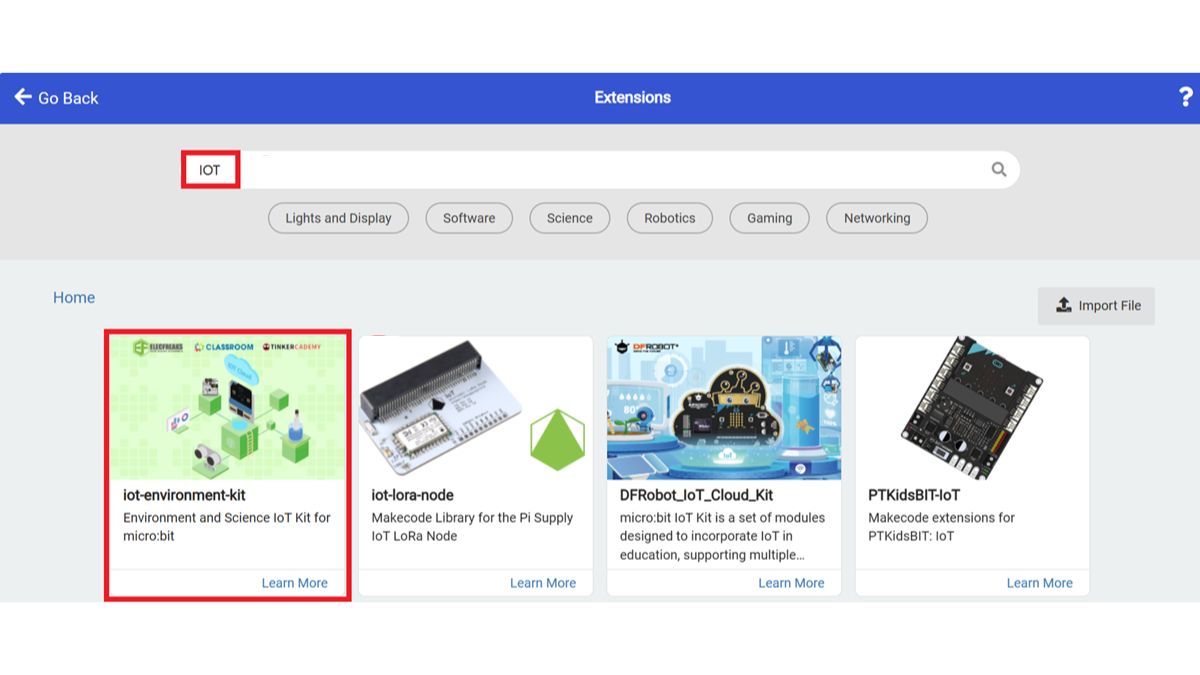

輸入" IOT "為此套件下載額外的擴充程式。

範例程式碼

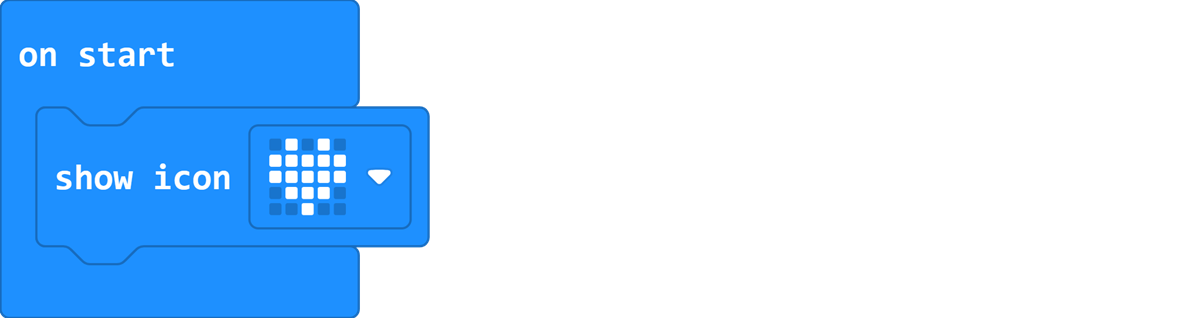

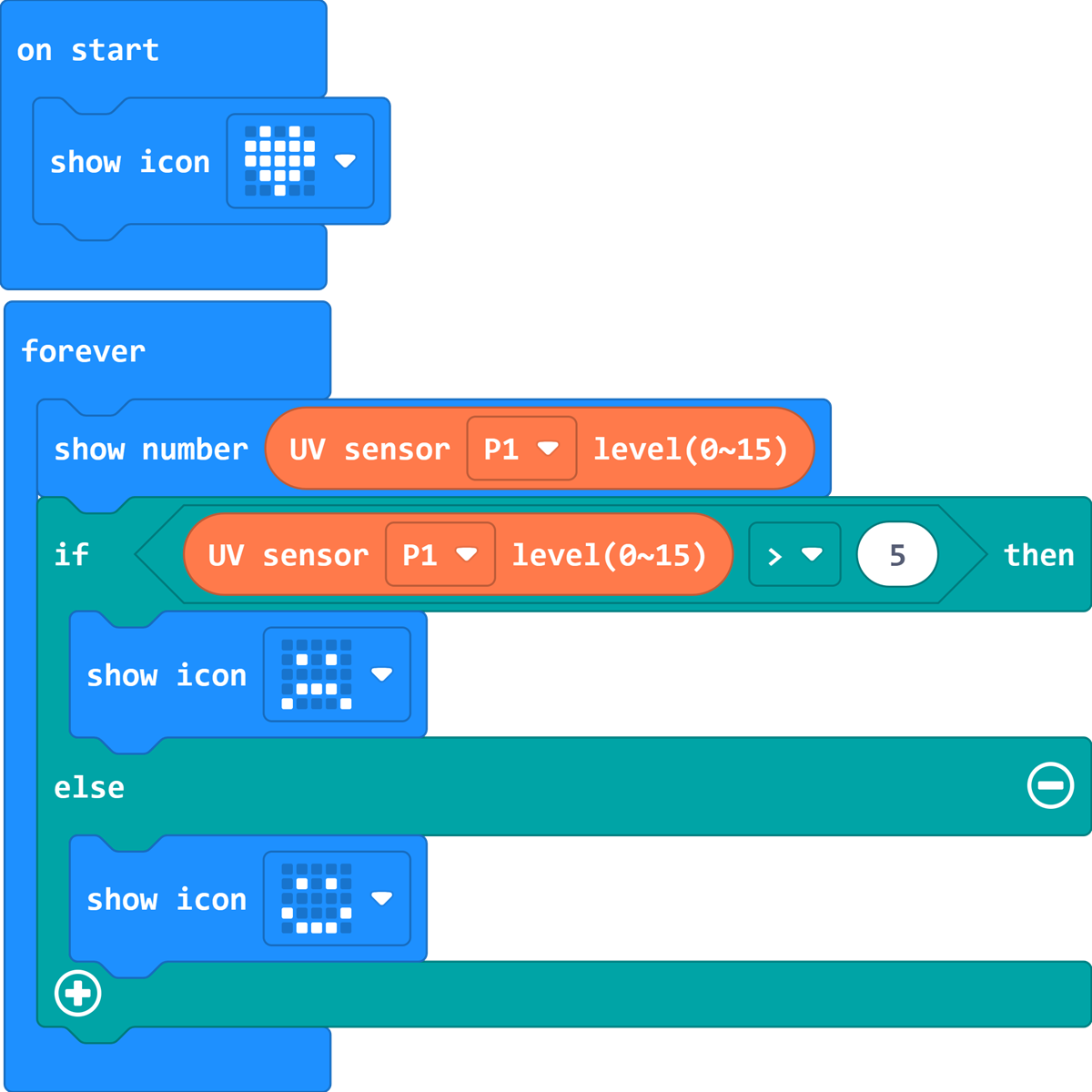

開機時顯示心形圖示。

顯示目前P1介面連接的UV強度。

當UV強度大於5時，顯示哭泣圖標，否則顯示笑臉圖示。

程式連結：
https://makecode.microbit.org/_3XE2YF8hKbjs

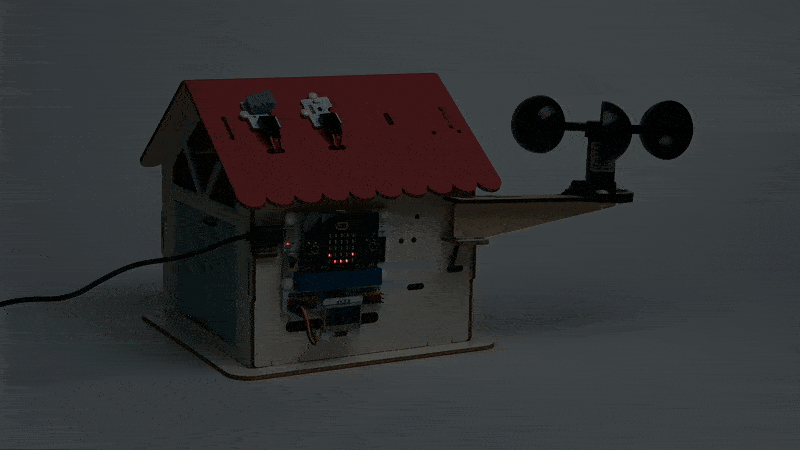

預期結果：

連接到電源時，micro:bit LED 矩陣首先顯示一個心形圖標，然後根據當前的紫外線強度等級顯示笑臉或哭臉圖標。

案例02 風速計

教學目標：

本課程旨在展示如何使用智慧氣候套件中的風速感測器和 micro:bit 來建立風速計。學生將學習如何透過程式設計和感測器技術記錄不同的風速，並透過OLED顯示器在本地顯示風速數據。透過這個實踐項目，學生將了解風的影響以及感測器和程式設計的應用。

硬體：

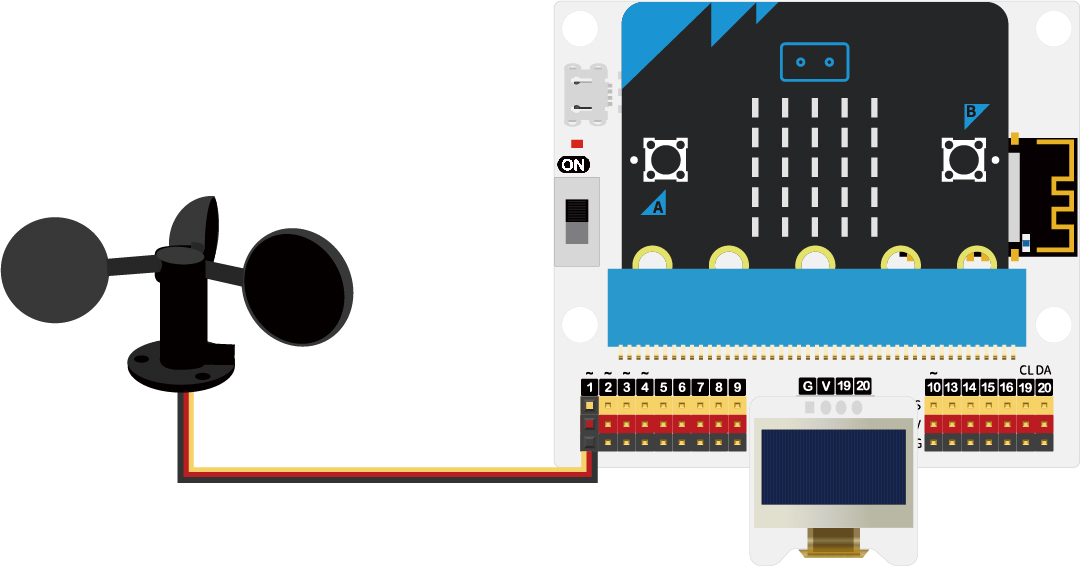

將風速感測器連接到P1腳位，將OLED顯示器連接到IIC腳位。

程式設計

於MakeCode平台的程式選單中點擊 Extensions(擴充)。

輸入" IOT "為此套件下載額外的擴充程式。

範例程式碼

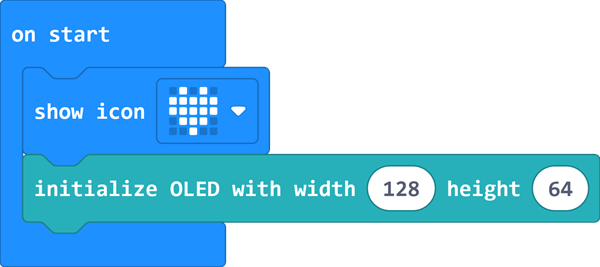

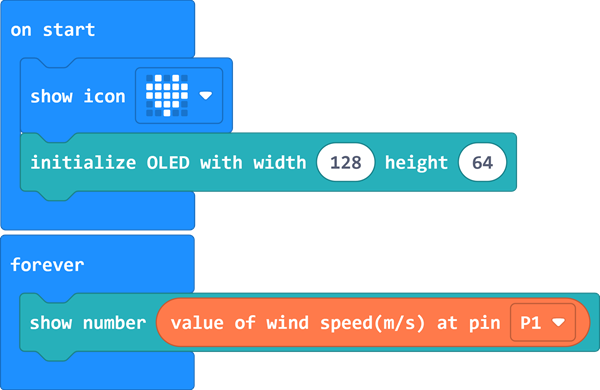

1. 電源開啟時會顯示心形圖示。

2. 初始化 OLED 顯示器。

3. 目前風速顯示在OLED螢幕上。

程式連結：
https://makecode.microbit.org/_5TYTix6W3Xyo

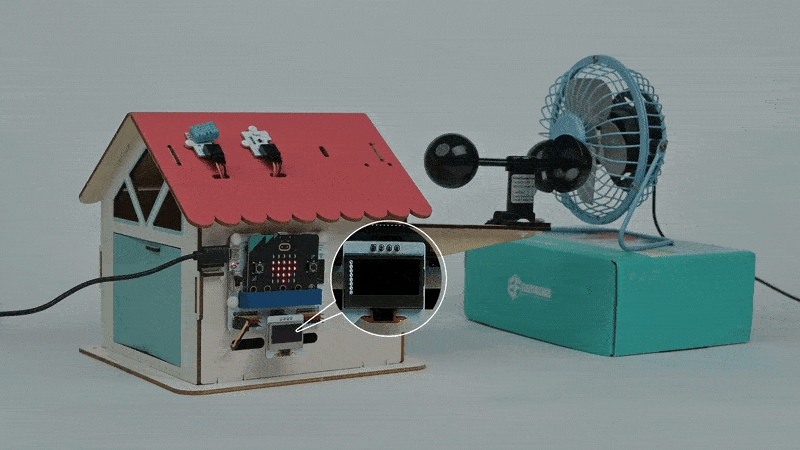

預期結果：

連接電源時，micro:bit 首先顯示心形圖標，然後根據當前風速在 OLED 顯示器上顯示當前風速。

案例03 環境溫濕度監測裝置

教學目標：

本課程的目的是指導學生製作一個環境溫濕度檢測裝置，透過記錄不同溫濕度條件下的數據並使用OLED螢幕顯示數據，幫助學生了解溫濕度對人體的影響。透過本次探究活動，學生將學習如何使用DHT11溫濕度感測器和 micro:bit 進行資料收集和顯示。

硬體：

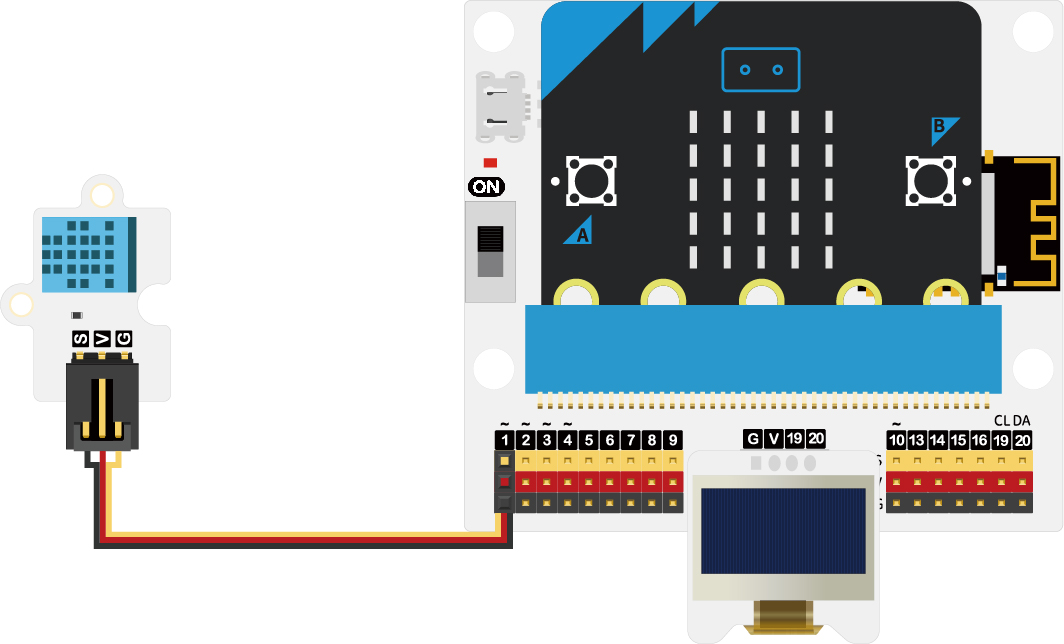

DHT11溫濕度感測器連接到P1接口，OLED螢幕連接到IOT:bit。

程式設計

於MakeCode平台的程式選單中點擊 Extensions(擴充)。

輸入" IOT "為此套件下載額外的擴充程式。

範例程式碼

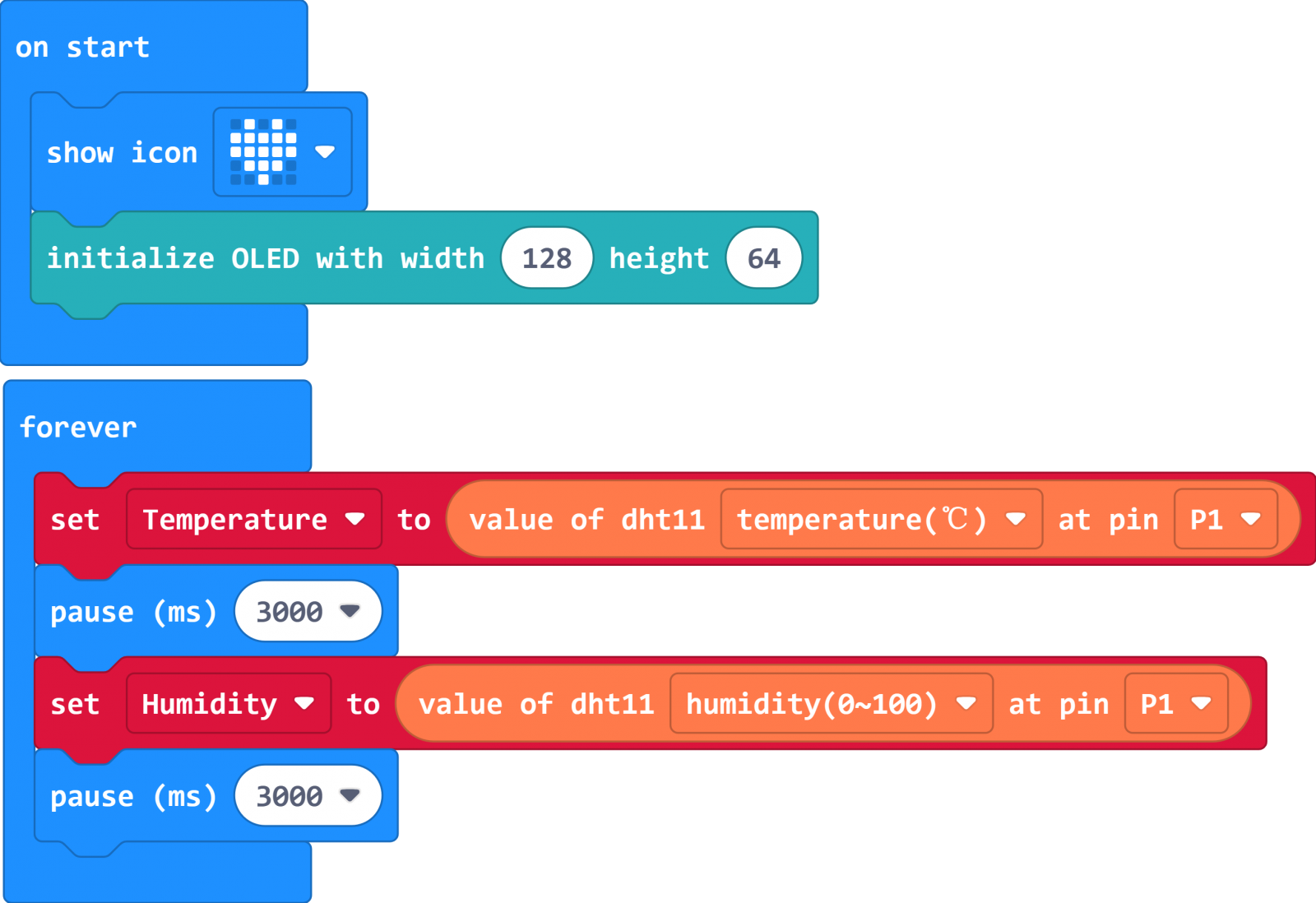

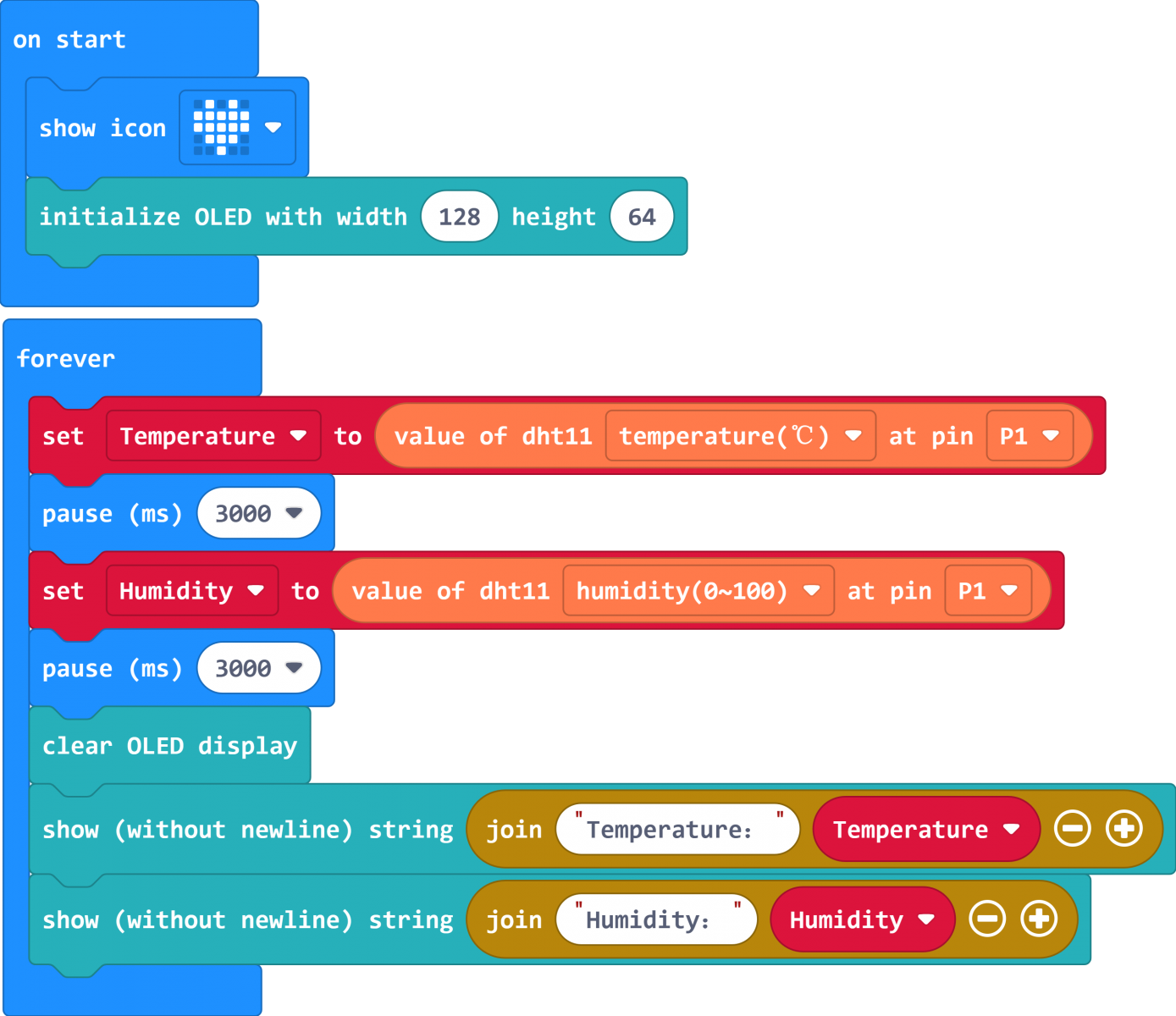

1. 電源開啟時會顯示心形圖示。

2. 初始化 OLED 顯示器。

3. 取得目前環境溫度和濕度，取得環境溫度和濕度的間隔為3秒。

4. 透過OLED顯示器顯示目前溫度和濕度。

程式連結：
https://makecode.microbit.org/_7rgAMv5paF8w

預期結果：

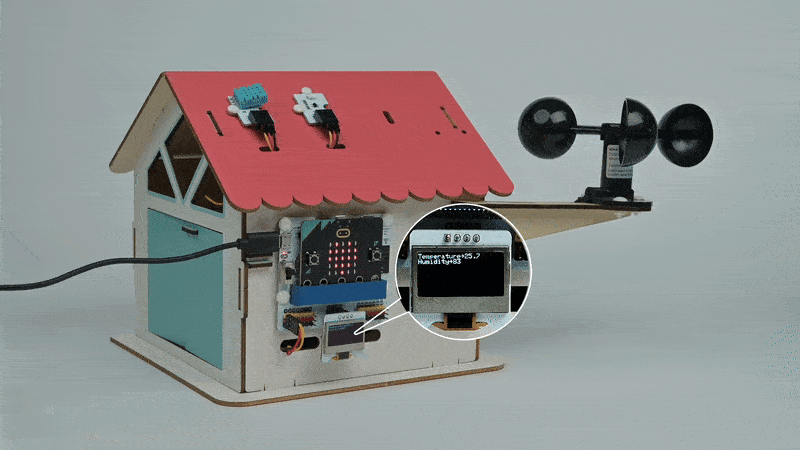

連接電源後，micro:bit 首先在 OLED 顯示器上顯示心形圖標，然後顯示當前溫度和濕度。

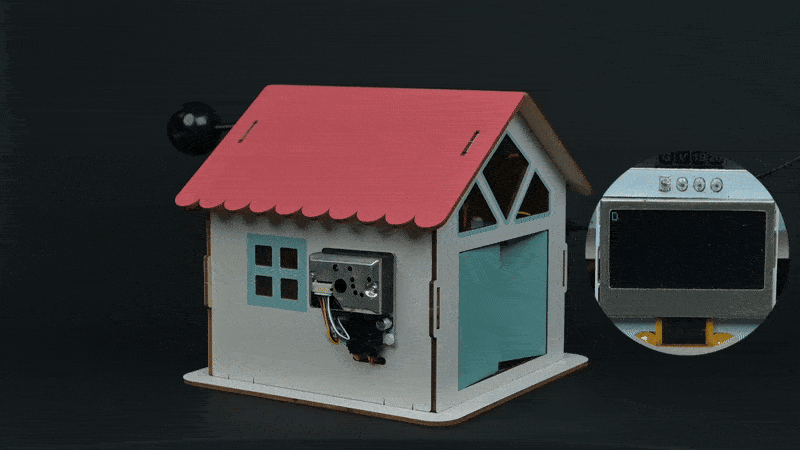

案例04 環境粉塵監測裝置

教學目標：

本課程的目的是指導學生利用智慧氣候套件製作環境粉塵監測裝置，並透過OLED螢幕即時顯示環境中的粉塵濃度。透過這個實踐項目，學生將深入了解環境灰塵的概念、影響它的因素以及如何測量。此外，學生還將透過探究活動和擴展知識，了解灰塵對環境和人類健康的重要性。

硬體

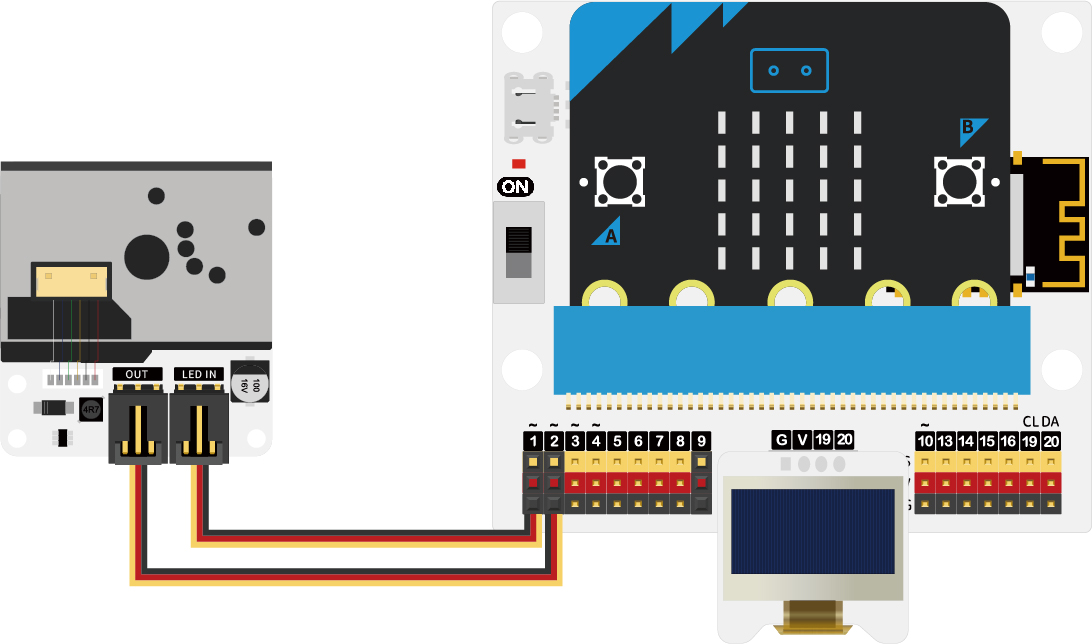

將灰塵感測器的 LED 連接到 P1，將輸出連接到 P2 以及 IoT:bit 上的 OLED 顯示器。

程式設計

於MakeCode平台的程式選單中點擊 Extensions(擴充)。

輸入" IOT "為此套件下載額外的擴充程式。

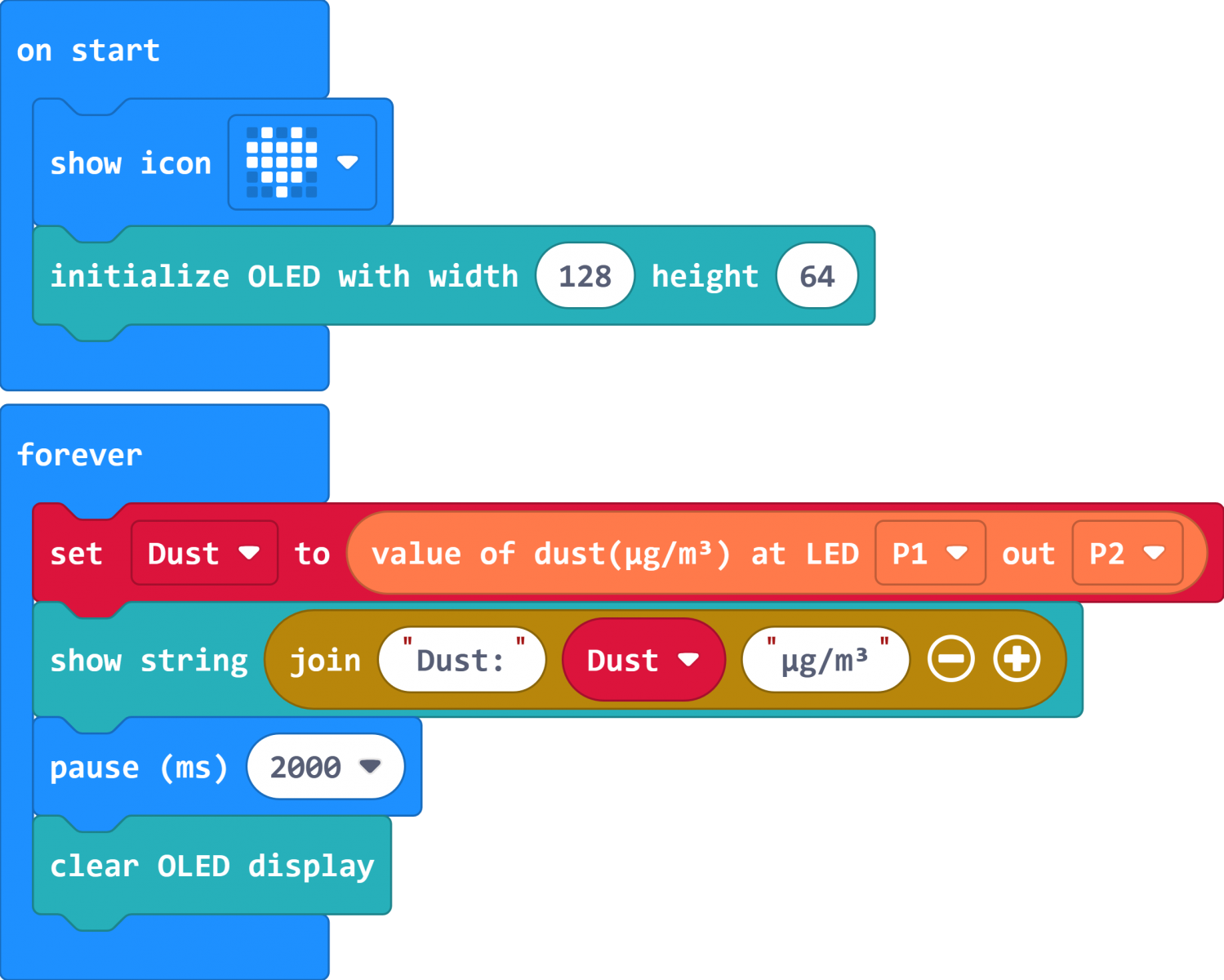

範例程式碼

1. 始時顯示心形圖示。

2. 初始化 OLED 顯示器。

3. 取得粉塵濃度並將數值顯示在OLED螢幕上。

程式連結：
https://makecode.microbit.org/_M4kMsw6sy0q3

預期結果：

連接到電源時，micro:bit LED 首先顯示心形圖標，然後在 OLED 顯示器上顯示目前的灰塵濃度。

案例05 智慧氣象站

教學目標：

本課程的目的是透過創建智慧氣象站並結合先前的四個案例，引導學生更深入地了解氣候變遷及其對環境和人類的影響。透過探索活動，學生將能夠獲得氣候數據收集和分析的基本技能，進一步了解氣候變遷的重要性以及如何採取措施應對氣候變遷。

硬體

將風速感測器連接到 P1，將紫外線感測器連接到 P2，將灰塵感測器上的 LED 連接到 P3、將灰塵感測器輸出連接到 P4，將 DHT11 濕度和溫度感測器連接到 P10 以及 IOT:bit 板上的 OLED 螢幕。

程式連結：
https://makecode.microbit.org/_a7sXEcgtc1M3

預期結果：

連接電源後，OLED顯示器上顯示目前溫濕度、風速、紫外線強度、雜訊強度、灰塵濃度。
