KE0124 Micro:bit 感測器套件

1. 產品說明

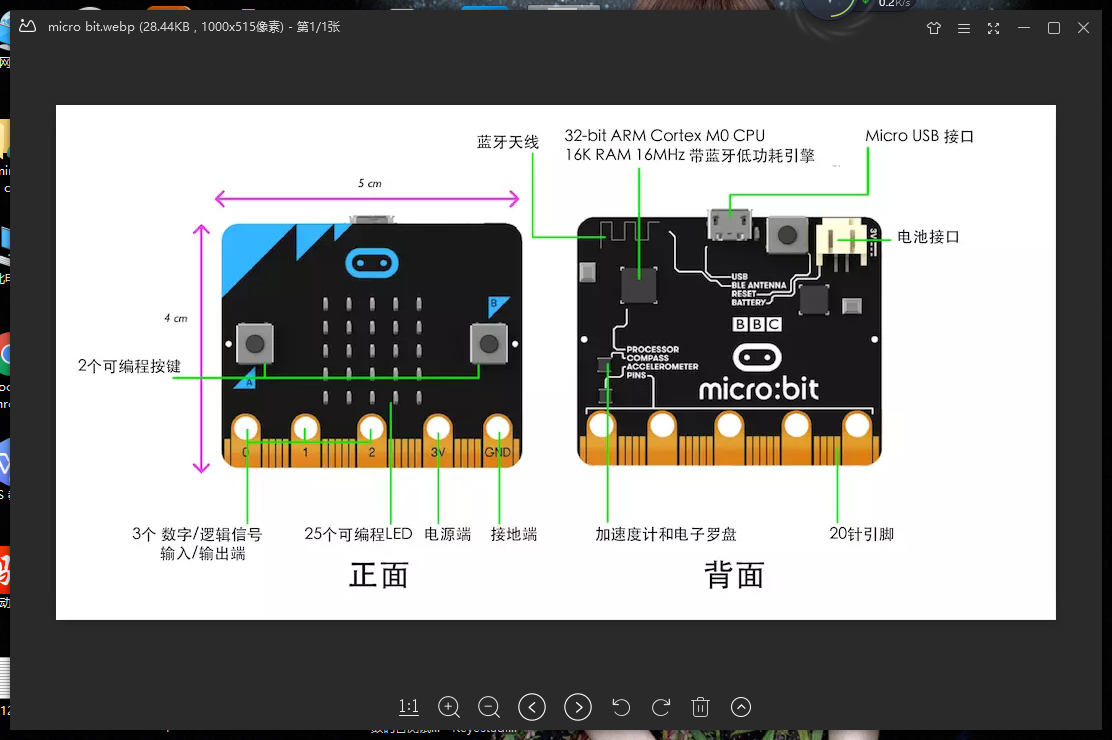

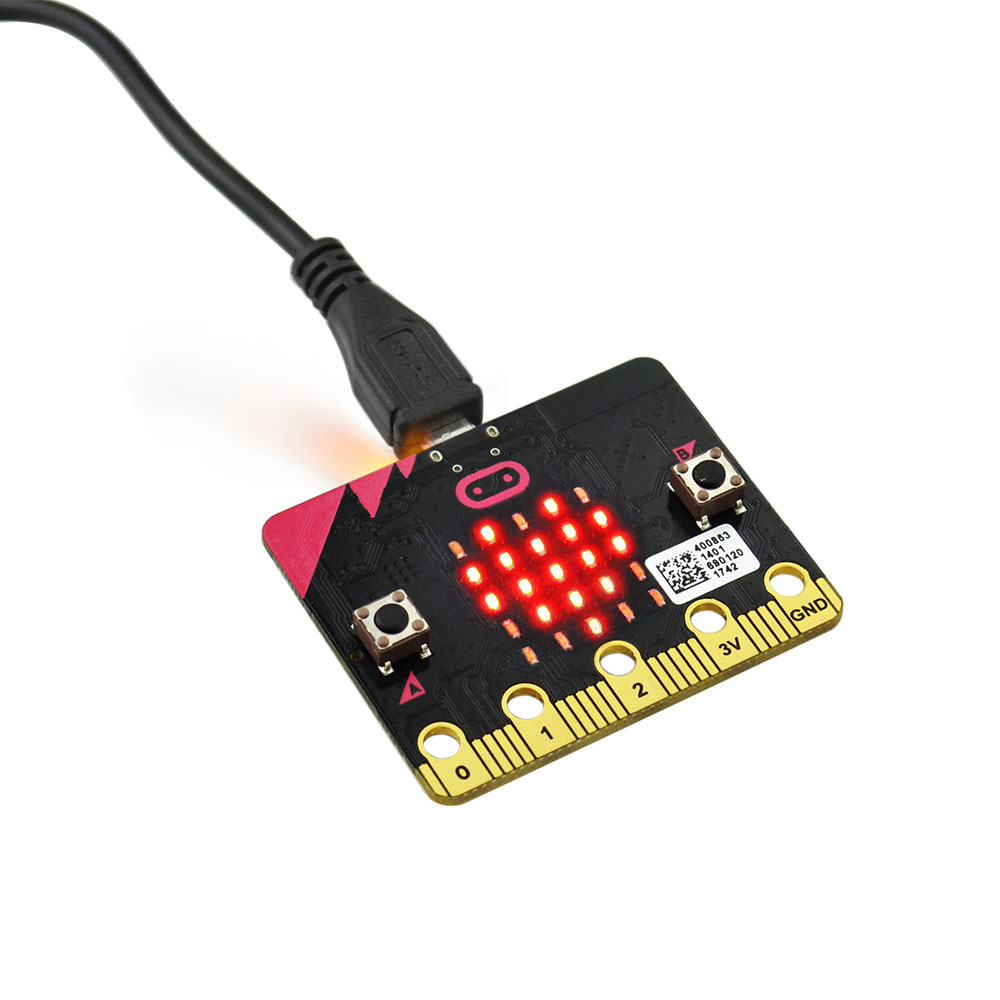

Micro bit是一款由英國BBC 設計的ARM架構的單片機。它僅有信用卡一半大小，板載藍牙，加速度計，電子羅盤，三個按鈕，5 x 5 LED點陣，主要用於青少年的程式設計教育。為了方便學習micro bit，我們特別搭配了這個套件。套件包含一個完全相容micro bit和各種感測器模組的擴展板和常用的感測器模組。
使用時我們給擴展板供電DC7-9V，擴展板既可以給Micro bit板供電，又可以給感測器模組供電。在我們使擴展板時，我們可以通過連接跳線帽，控制給感測器供電介面V1和V2的電壓（DC 3.3V和DC 5V）。我們還會根據這些感測器模組，我們還提供搭配micro bit板使用的學習課程，課程包含接線方法，測試代碼等。

特別注意：由於擴展板外接感測器模組工作時，AMS1117-3.3V和NCP1117ST50T3G晶片工作電流過大，容易發燙，使用時要特別注意，避免觸碰這兩個晶片，導致燙傷。

2. 產品清單

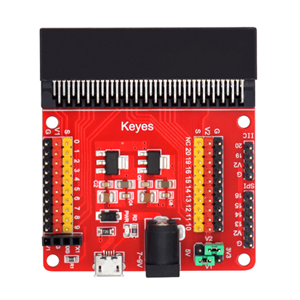

【1個】 keyes micro bit 感測器V2擴展板 (如下圖↓)

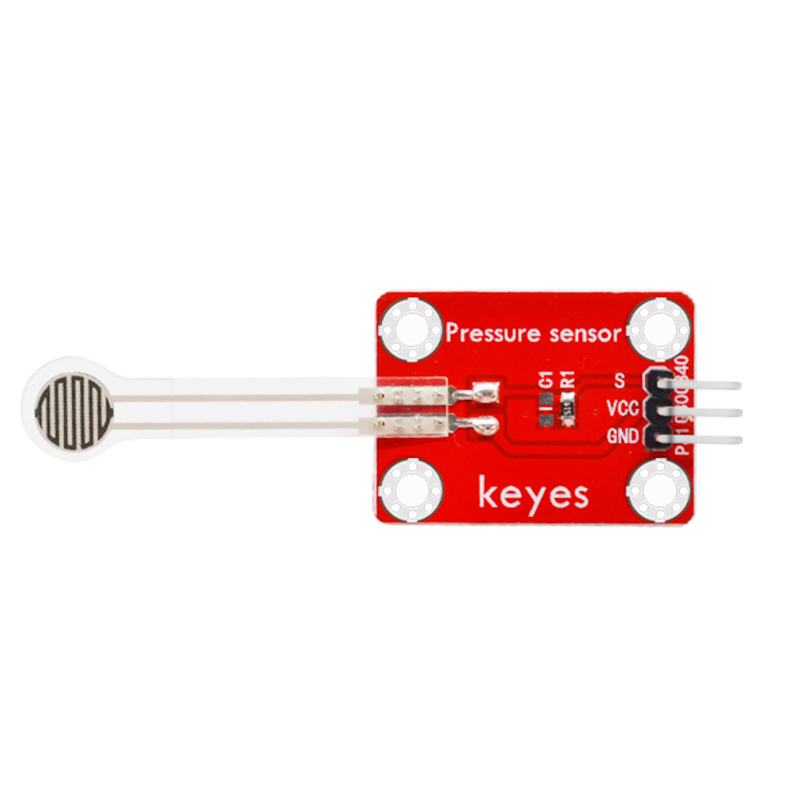

【1個】 Keyes 薄膜壓力感測器 (如下圖↓)

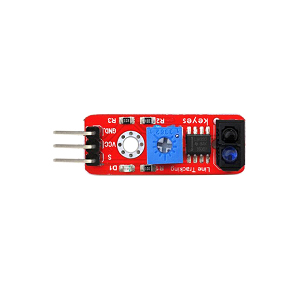

【1個】 keyes 巡線感測器 (如下圖↓)

【1個】 keyes 震動模組感測器 (如下圖↓)

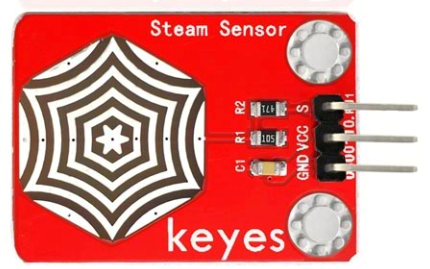

【1個】 keyes 水滴水蒸氣感測器 (如下圖↓)

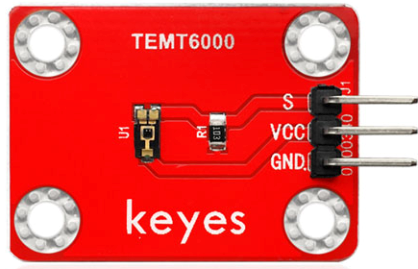

【1個】 keyes TEMT6000光線感測器 (如下圖↓)

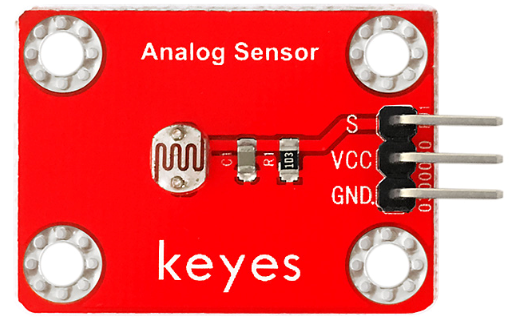

【1個】 keyes 光敏電阻感測器 (如下圖↓)

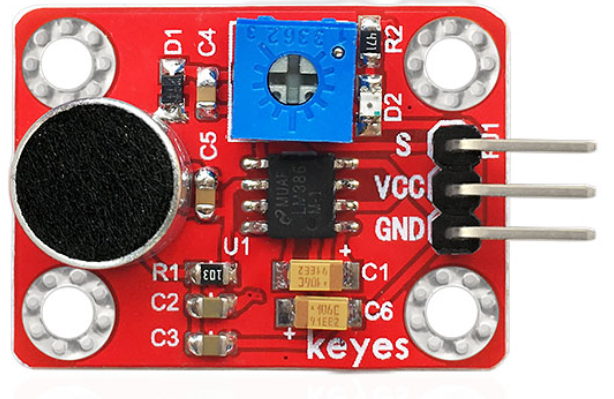

【1個】 keyes 麥克風聲音感測器 (如下圖↓)

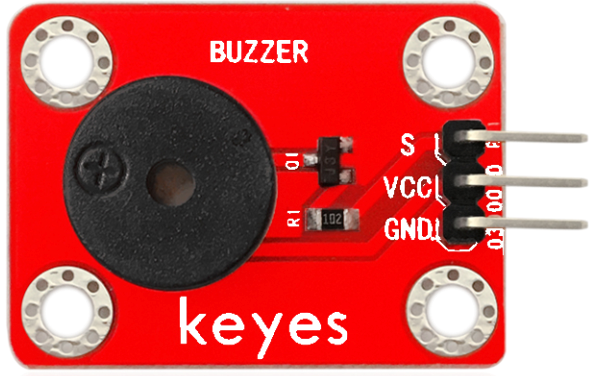

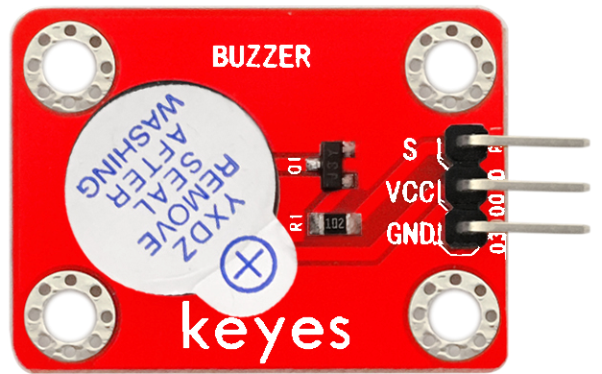

【1個】keyes 有源蜂鳴器模組 (如下圖↓)

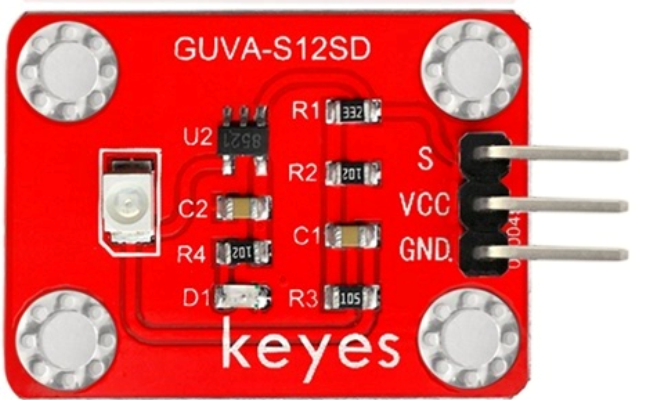

【1個】keyes GUVA-S12SD 3528 紫外線感測器 (如下圖↓)

【1個】keyes 無源蜂鳴器模組 (如下圖↓)

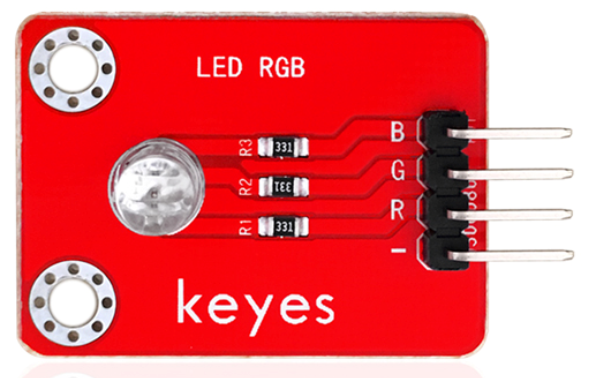

【1個】keyes 外掛程式RGB模組 (如下圖↓)

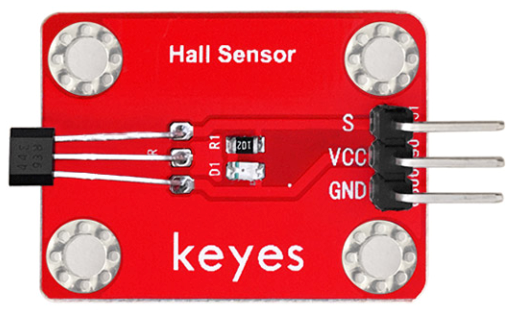

【1個】keyes 霍爾感測器 (如下圖↓)

【1個】keyes 電容觸摸感測器 (如下圖↓)

【1個】keyes MQ-2 煙霧感測器 (如下圖↓)

【1個】keyes 水位感測器 (如下圖↓)

【1個】keyes LM35溫度感測器 (如下圖↓)

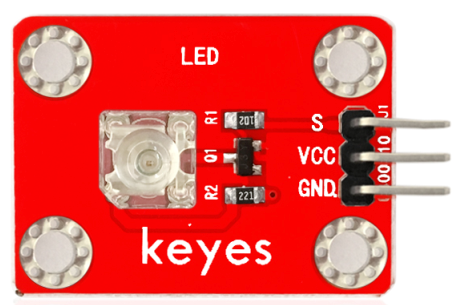

【1個】keyes 食人魚LED白光模組 (如下圖↓)

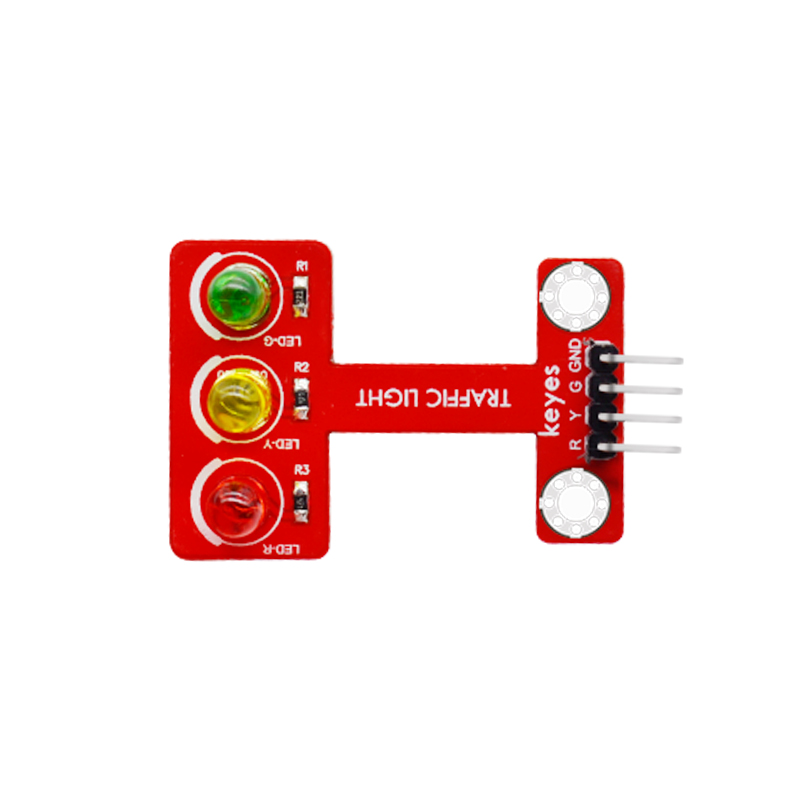

【1個】 Keyes 紅綠燈模組 (如下圖↓)

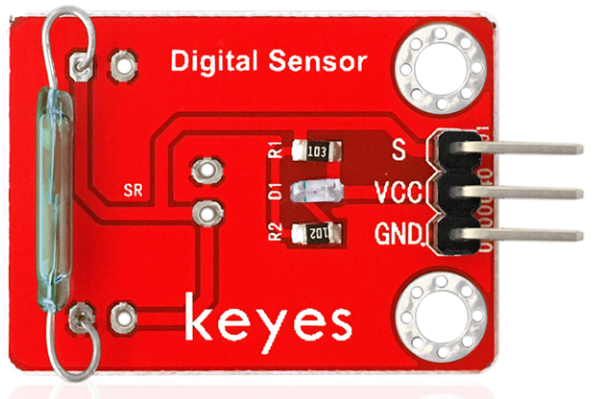

【1個】 keyes 幹簧管模組 (如下圖↓)

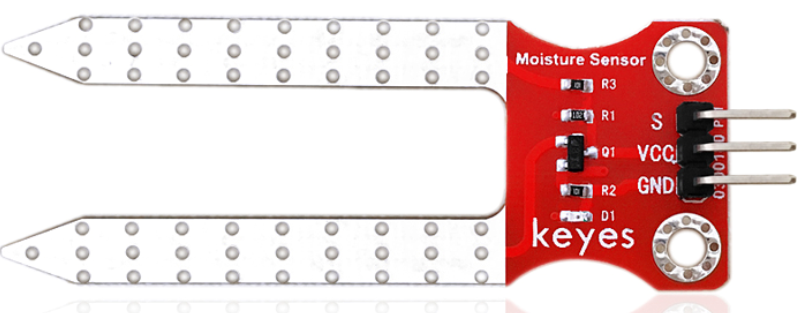

【1個】keyes 土壤感測器 (如下圖↓)

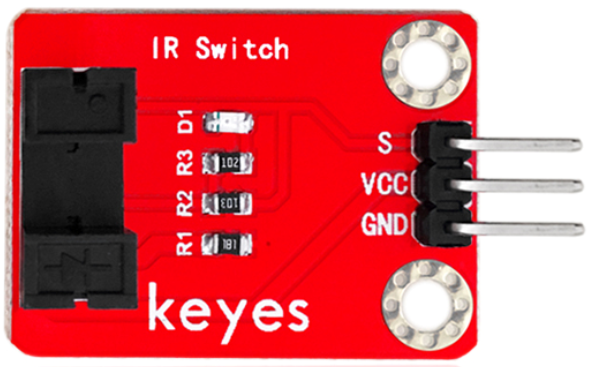

1個 keyes 光折斷感測器 (如下圖↓)

【1個】keyes 碰撞感測器 (如下圖↓)

【1個】keyes 避障感測器 (如下圖↓)

【1個】keyes 草帽LED白髮白模組 (如下圖↓)

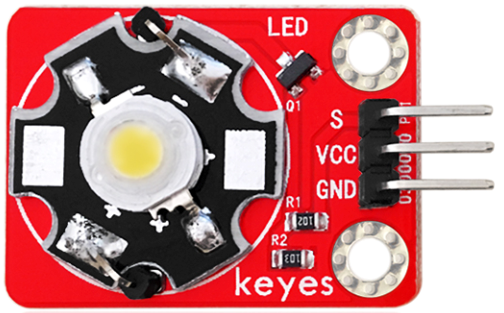

【1個】keyes 3W LED模組 (如下圖↓)

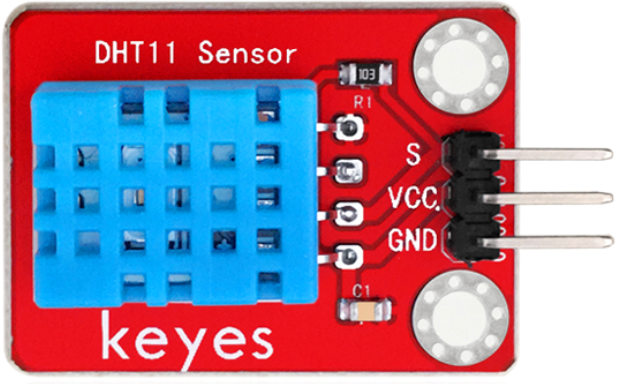

【1個】keyes DHT11溫濕度感測器 (如下圖↓)

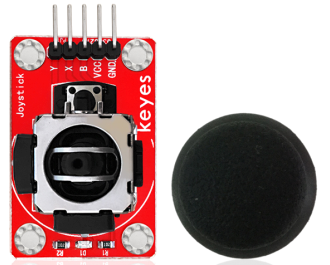

【1個】keyes 搖杆模組感測器 (如下圖↓)

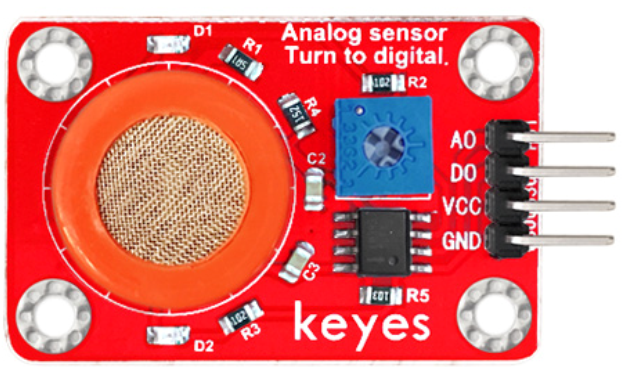

【1個】keyes MQ-3 酒精感測器 (如下圖↓)

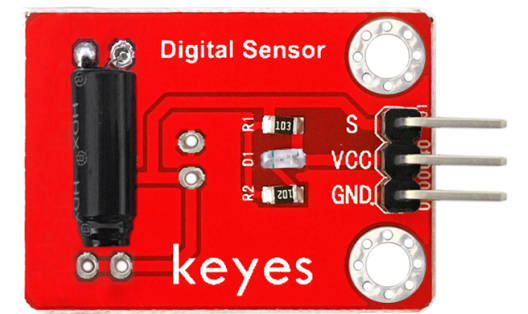

【1個】keyes 傾斜模組感測器 (如下圖↓)

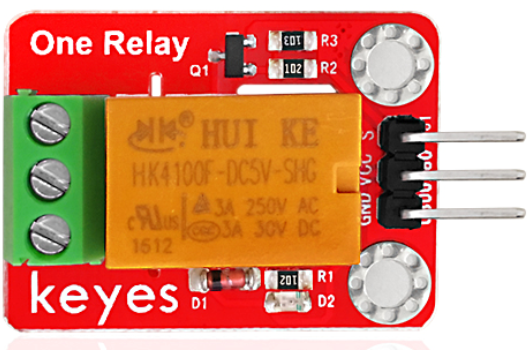

【1個】keyes 5V 單路繼電器模組 (如下圖↓)

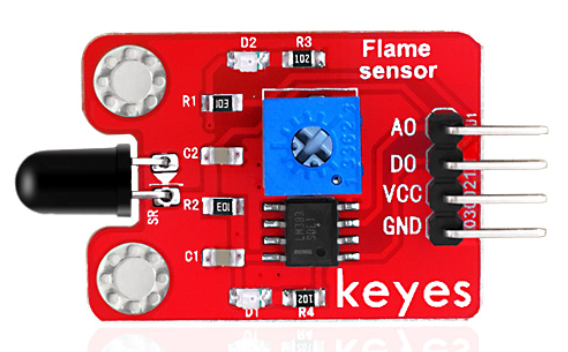

【1個】keyes 火焰感測器 (如下圖↓)

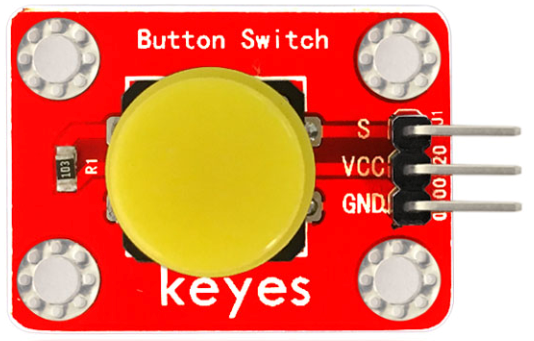

【1個】keyes 按鍵感測器 (如下圖↓)

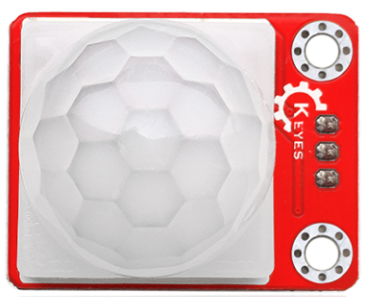

【1個】keyes 人體紅外熱釋電感測器 (如下圖↓)

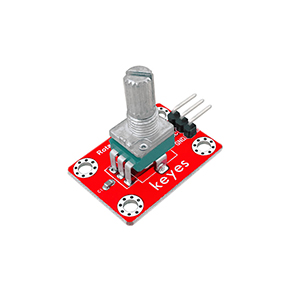

【1個】keyes 可調電位器模組 (如下圖↓)

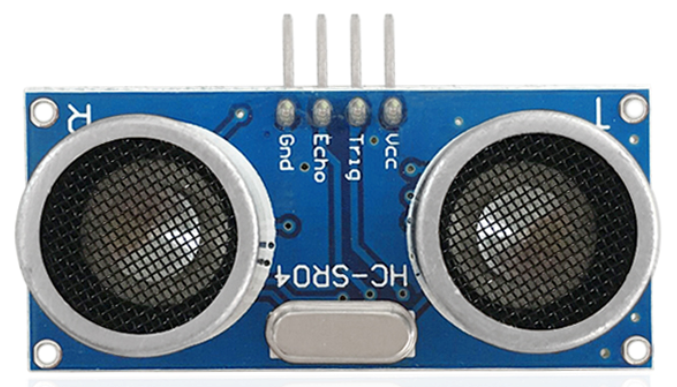

【1個】HC-SR04超聲波模組 (如下圖↓)

【1個】1602 I2C 藍屏 LCD (如下圖↓)

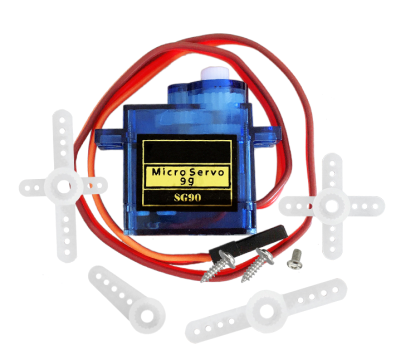

【1個】SG90 9G 23*12.2*29mm 藍色輝盛 90度伺服馬達 (如下圖↓)

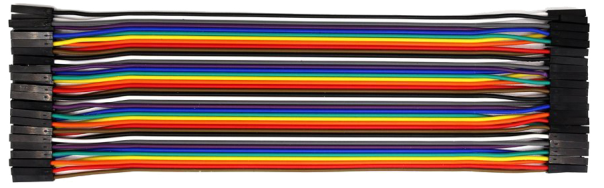

【1個】母對母杜邦線20CM/40P/2.54/10股銅包鋁 24號線 (如下圖↓)

3. Micro:bit 驅動安裝方法

我們幫micro:bit開發板安裝驅動。

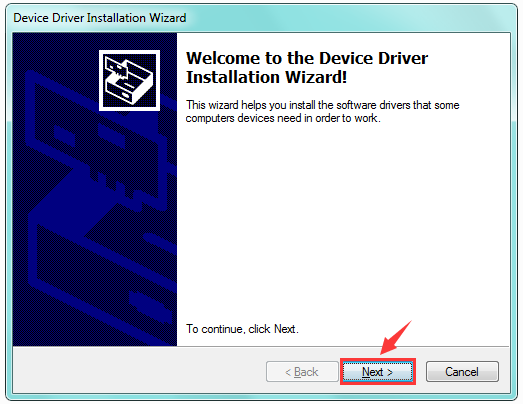

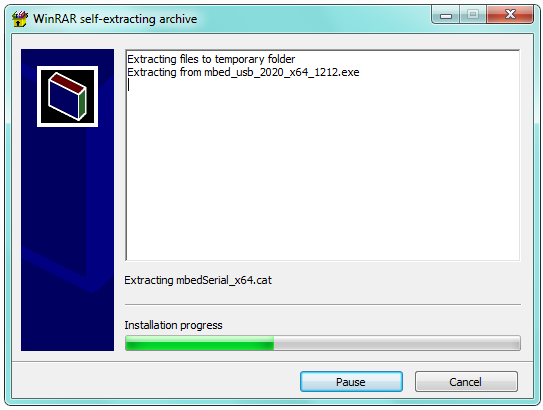

首先將micro:bit開發板用USB線連接到電腦上，然後按兩下驅動檔mbed USB 2020，點擊Install。

繼續點擊Install，安裝驅動 ↓

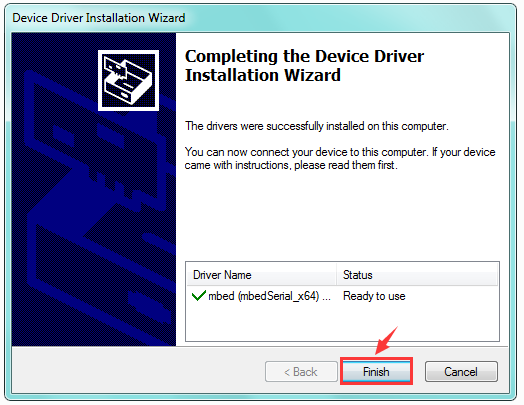

點擊Finish，安裝完成↓

安裝完成後。

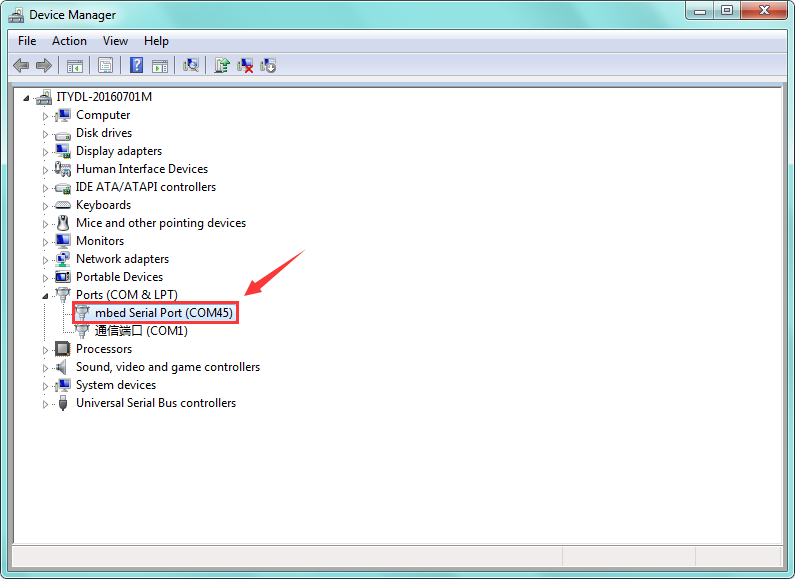

點擊“Computer” —>“Properties”—> “Device manager”, 我們可以看到下圖。↓

4. Micro:bit 使用方法

Micro: bit的程式設計有分為線上程式設計工具和離線程式設計工具兩種，
我們介紹在Google Chrome的線上程式設計方法。
首先在Google Chrome中打開https://makecode.microbit.org/網站進入程式設計環境。

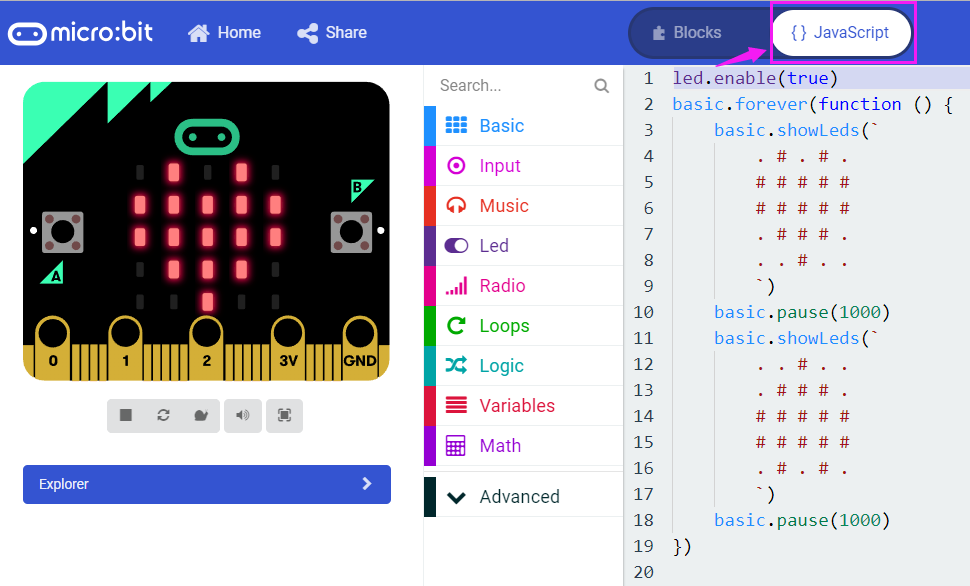

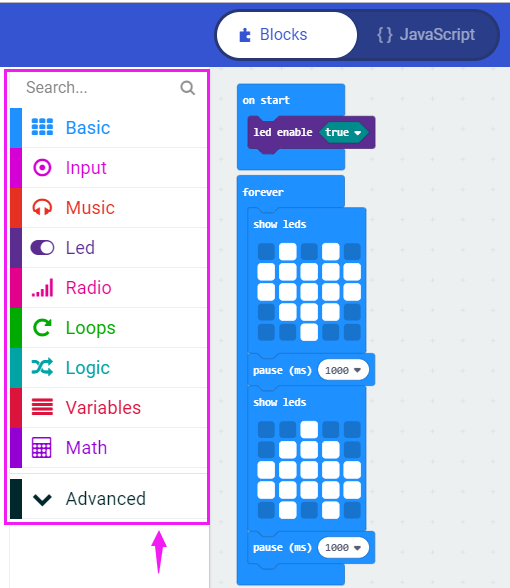

利用網站上模組，開始圖形化程式設計，如下圖所示。
