micro:bit XGO 機器人 (上集)

micro:bit XGO 機器人

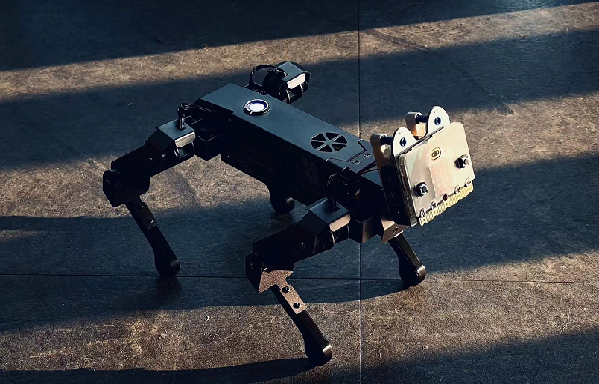

1.1介紹
micro:bit XGO機器人是一款12自由度的人工智能狗機器人，專為青少年人工智能教育而設計。它支持全方位運動，能夠像一隻真正的寵物狗一樣表演。學生在玩的過程中，從機制、電子知識、編程和人工智能的學習中，對人工智能技術有很好的了解。

1.2 特徵
  • XGO 的桌面尺寸，只有一本書那麼小，孩子們甚至可以在桌子上享受它。
  • 全金屬外殼:全鋁合金外殼，表面覆有陽極氧化塗層，手感舒適。
  • 12自由度:每隻腳都有三個舵機，共12個單元的高品質數字舵機允許靈活流暢的運動。
  • 內置動作:內置蹲下、握手、小便、找食物等19+種動作，通過APP或程序輕鬆操作。
  • micro:bit程式:支持MakeCode和Python，Arduino和Raspberry Pi也適用於二次開發

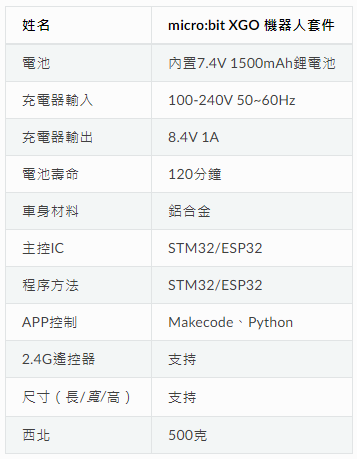

1.3 ​參數

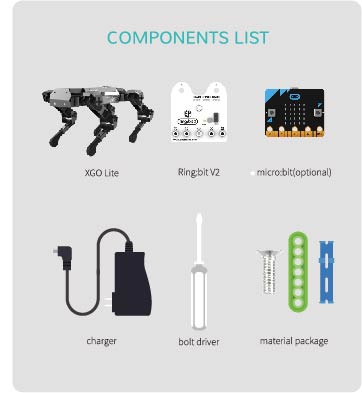

1.4 材料清單


2. 測試

2.1 啟動 XGO

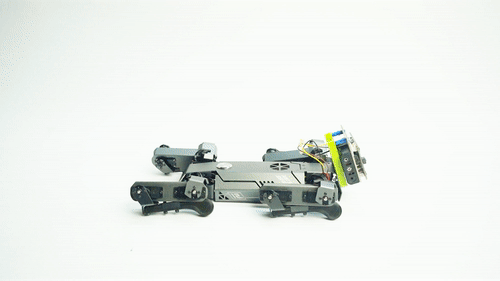

將 XGO 置於俯臥位，以防關節出現卡死問題，按下 XGO 背面的按鈕，開關上的環形燈將亮起，XGO 站起。

請先開啟ring:bit擴充板的電源、再按XGO背上的按鈕，以確保機械狗能正常運作




2.2 關閉 XGO​
按下 XGO 背面的按鈕，環形燈開始閃爍，XGO 逐漸下降。



2.3 充電
當電池電量耗盡時，環形燈會閃爍，XGO 熄滅，表示電池需要充電。將配備的充電器連接到XGO底部，大約2小時左右即可充滿，充電時電源指示燈紅燈亮，充滿後綠燈亮。




3.硬體組裝
3.1 步驟1

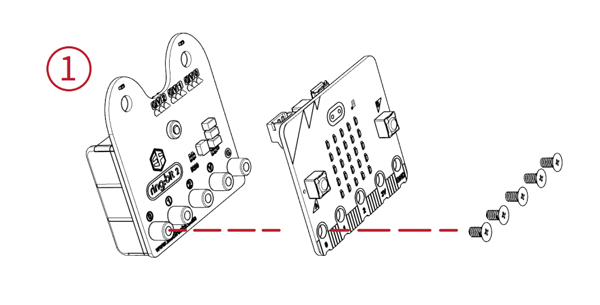

用較短的螺絲將 micro:bit 與 Ring:bit V2 連接起來。

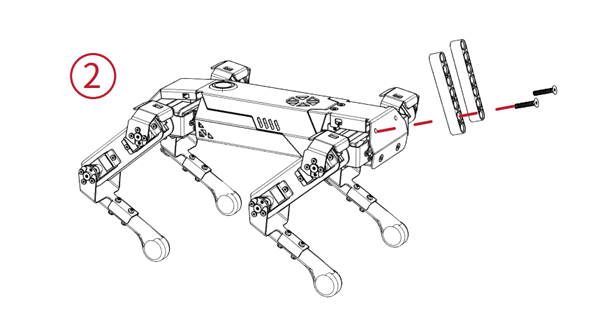

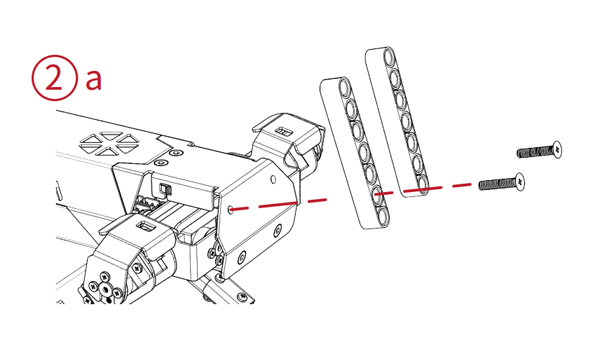

3.2 第2步
用 XGO 用較長的螺絲固定 7 孔積木。

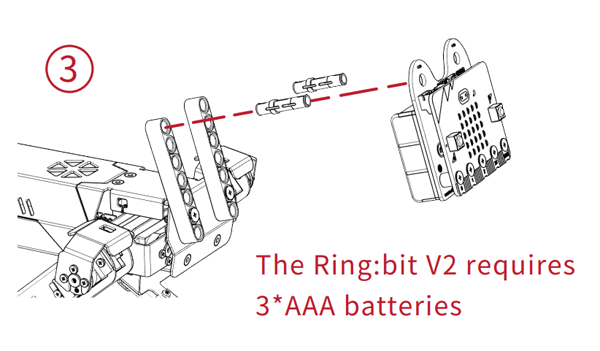

3.3. 第 3 步
用軸銷將 Ring:bit V2 固定在 7 孔磚上。

3.4 第4步

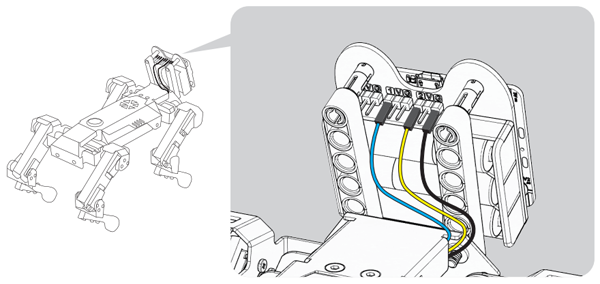

將 Dupont 電纜與 Ring:bit V2 連接（注意連接正確：G 代表黑色，藍色代表端口 1，黃色代表端口 2）

3.5. 第 5 步

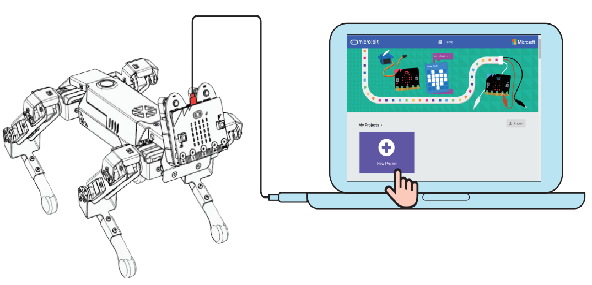

通過 USB 數據線將 micro:bit 與計算機連接。



4. 編程
我們這裡 XGO 使用的程序平台是圖形化編程中的 Makecode，您也可以選擇使用 Python 或 JaveScript 進行編程。





5. 擴充XGO
5.1 步驟

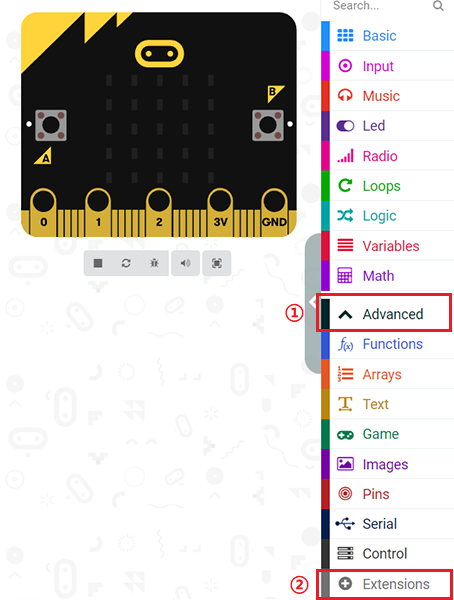

創建一個新項目，單擊抽屜中的高級以查看更多選擇。

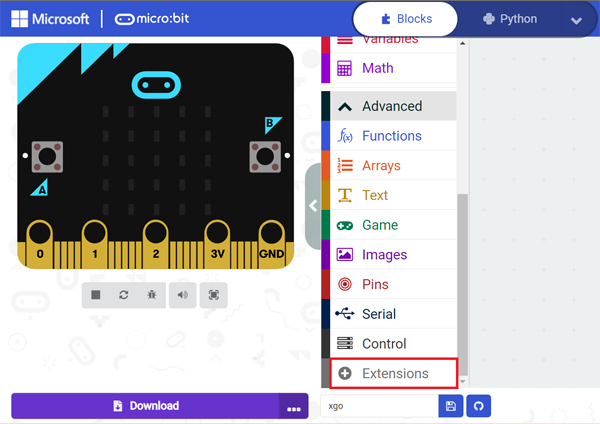

單擊抽屜中的擴展：

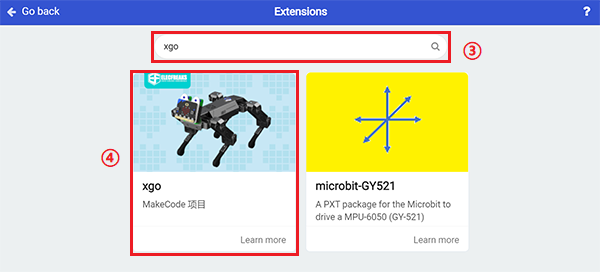

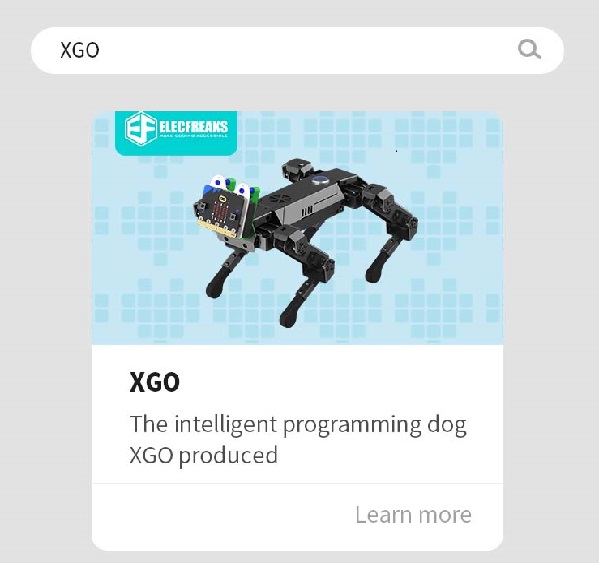

用 XGO 搜索並下載：

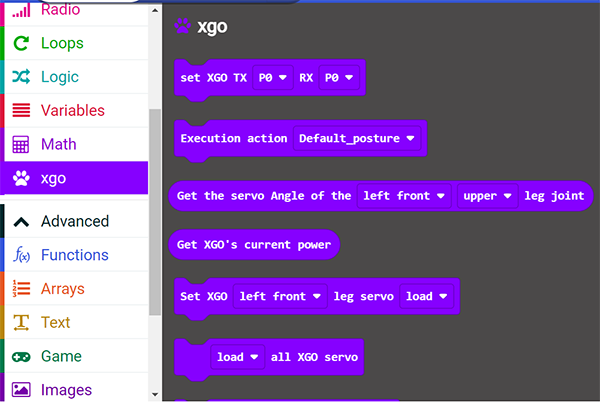

XGO的程序塊如下：

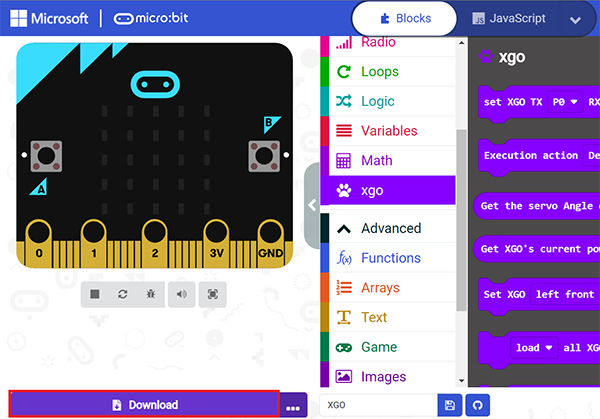

編程完成後，將 micro:bit 與電腦連接，下載到 micro:bit 板上。



6. 節目指導

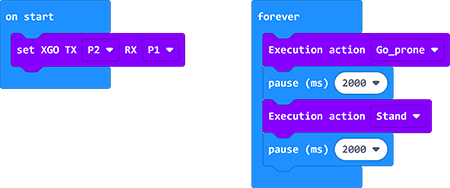

初始化 XGO

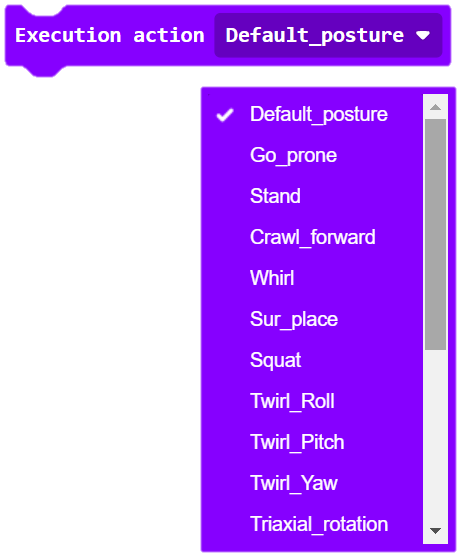

設置 XGO 的動作，共有 12 種動作，您可以從中選擇任何一種。


獲取四肢各關節的角度，獲取XGO的電量狀態。

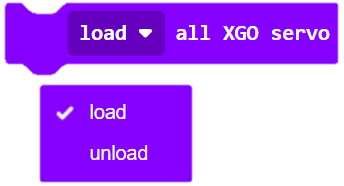

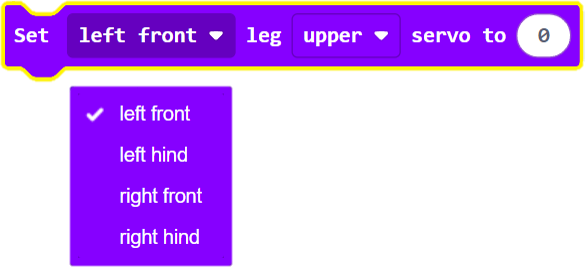

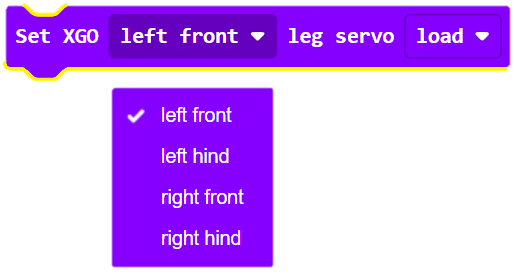

肢體上舵機（特定舵機或所有舵機）的調試模式。

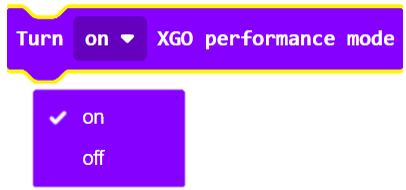

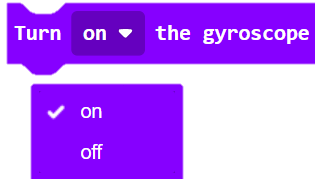

打開/關閉 XGO 的性能模式和陀螺儀。

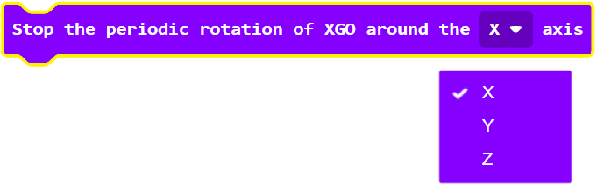

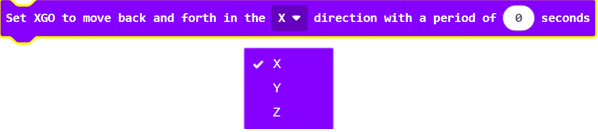

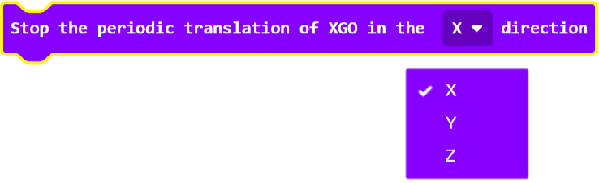

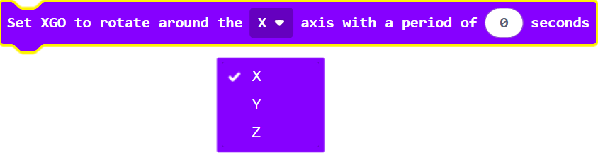

停止 XGO 圍繞 X/Y/Z 軸的周期性旋轉。

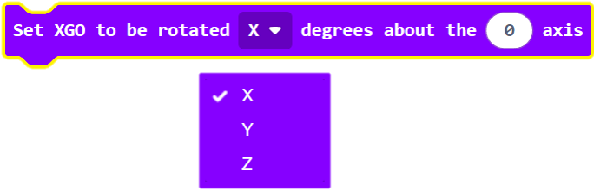

設置 XGO 繞 X/Y/Z 軸的旋轉度數/時間。

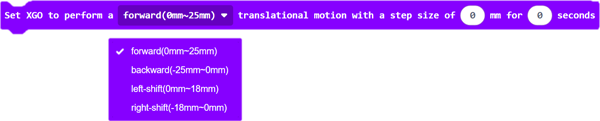

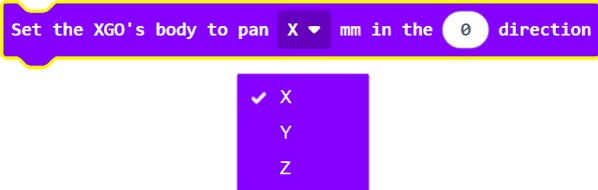

設置 XGO 繞 X/Y/Z 軸平移/前後移動/移動的時間。






設置四肢抬起的時間和高度。

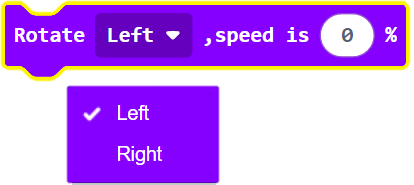

設置 XGO 旋轉的方向、速度和時間。






設置 XGO 腳的方向。

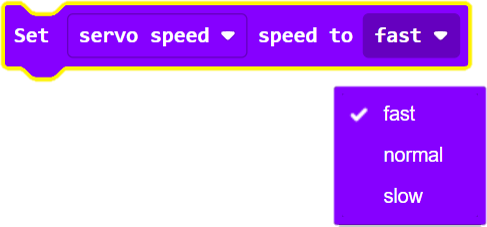

設置關節舵機的速度和 XGO 的行走頻率。

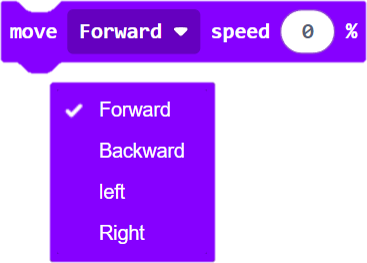

設置 XGO 的移動或旋轉速度。




設置 XGO 的高度



6.1. 項目樣本



鏈接：XGO

7. 方案01 - 方形走位運行



7.1目的
以方形走位運行。

7.2. 所需材料
micro:bit XGO 機器人套件×1


7.3. 硬件連接
將 micro:bit 與計算機連接。



7.4 軟件平台
軟件平台


7.5 程式
添加 XGO 擴展

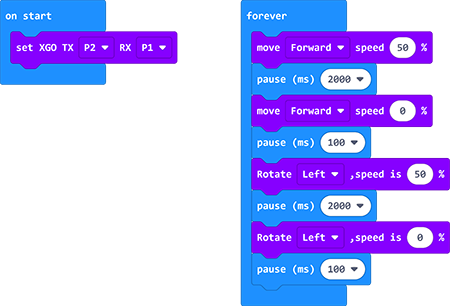

7.6 程式內容
Code



也可以直接在下面下載：



7.7 常問問題
如果 XGO 沒有跑出完美的正方形，請嘗試調整時間和速度。



8. 案例02——光控狗



8.1 目的
程序使XGO在強光下前進，如果光變弱則俯臥。

8.2 所需材料
micro:bit XGO 機器人套件×1

8.3 硬件連接

將 micro:bit 與計算機連接。


8.4 軟件平台
軟件平台


8.5 程式
添加 XGO 擴展





8.6 程式內容

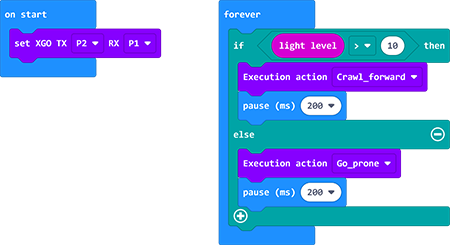

Code

鏈接：光控狗

8.7 常問問題
如果 XGO 不動，請嘗試調整光照強度。

也可以直接在下面下載：
