2022/07/26

MICRO ROBOT吸管機器人V3-吸管專用剪刀含透明導管

MICRO ROBOT 吸管機器人專用剪刀(含透明導管)






簡介
吸管剪刀整合尺規與剪刀，將刀刃內藏，年幼使用者更方便安全，尺規與裁剪方向可以依慣用手改變組裝。吸管剪刀後方的魚尾叉部位，是拆卸吸管扣件類的快速工具。
※吸管剪刀經過按壓10,000次疲勞實驗，經久耐用!

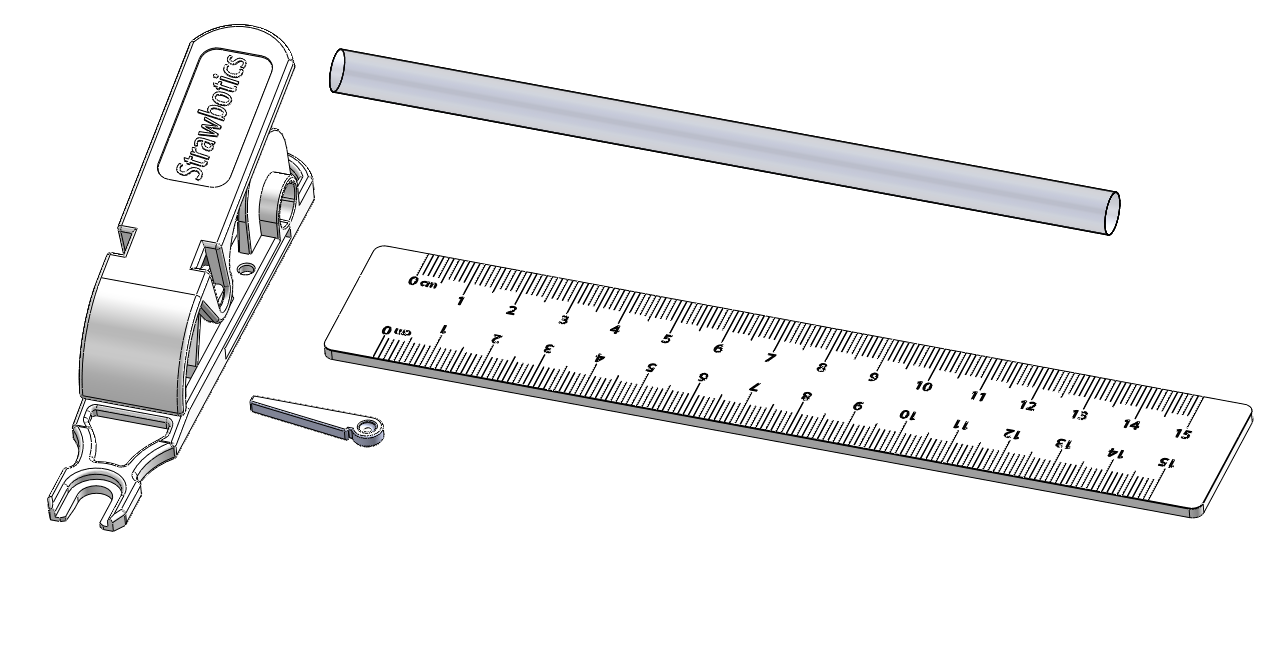

材料組



吸管剪刀 x1
透明吸管 x1
直尺 x1
斜楔 x1


組裝參考步驟

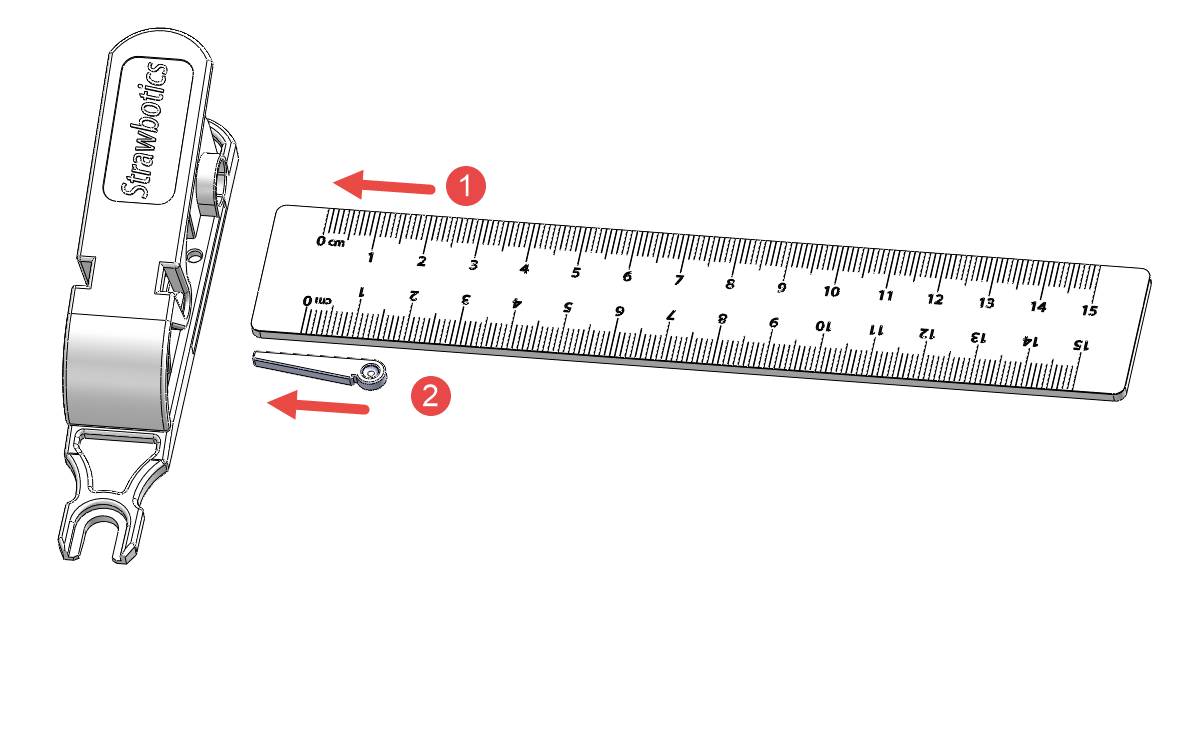

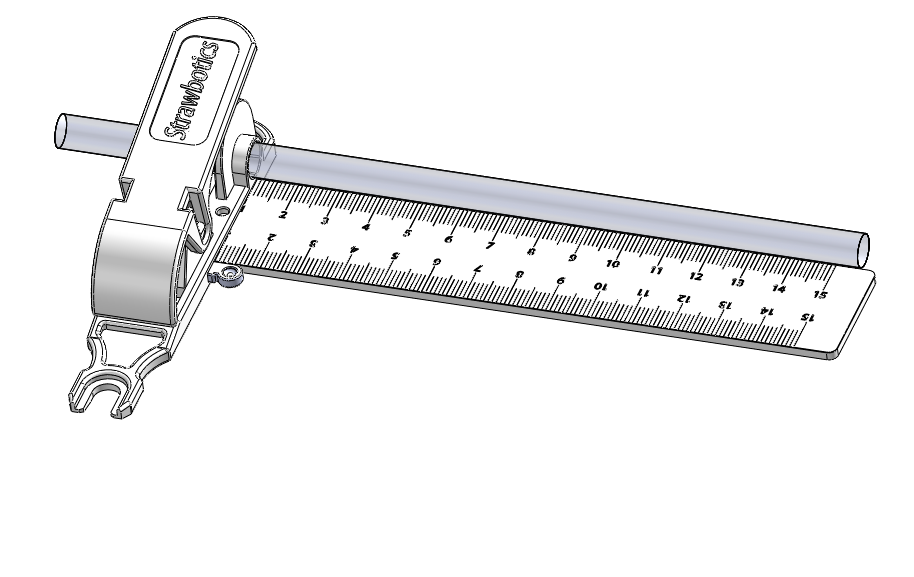

Step1. 直尺貼著溝槽上方插入，尺前方邊緣與剪管器邊對齊；再插入斜楔，直到直尺固定。
※斜楔較平滑處朝上與尺貼齊。
※尺可以依照慣用邊(左右撇子)操作，斜楔必須放右邊固定。

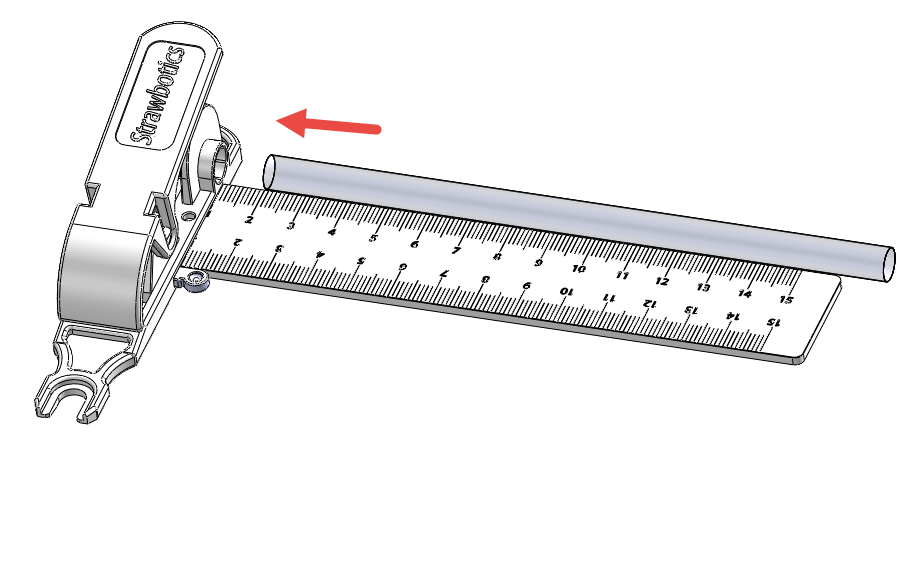

Step2.  將8mm透明吸管切長約15公分與3公分2截，組裝透明吸管，3公分吸管視個人習慣組裝。
           【 ※ 3cm吸管可放剪刀左邊剪管器做輔助。】(如圖二)


(圖一)



(圖二)

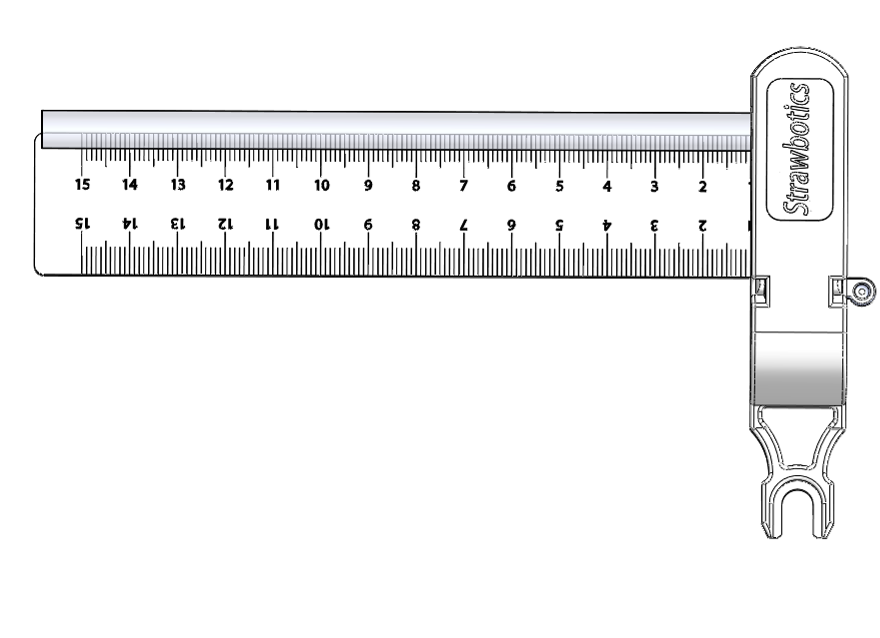

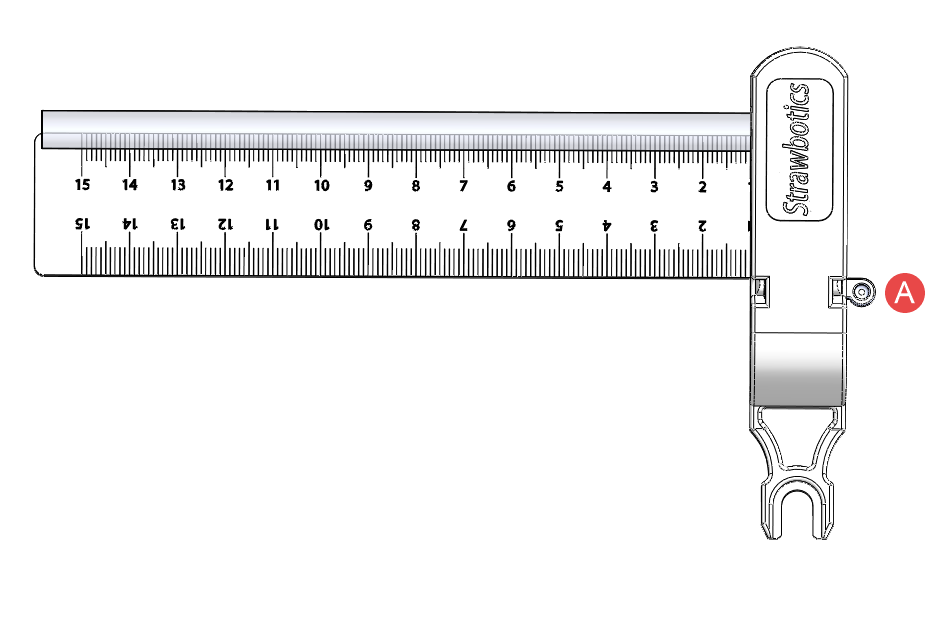

Step3.  依個人慣用手，直尺可以調轉到另一邊組裝。 注意斜楔一定由右邊插入固定直尺。

組裝完成後接著我們來看看如何使用剪管器吧!



★ 請留意 : 吸管剪刀固定尺的斜楔可能掉落，如掉落找不到

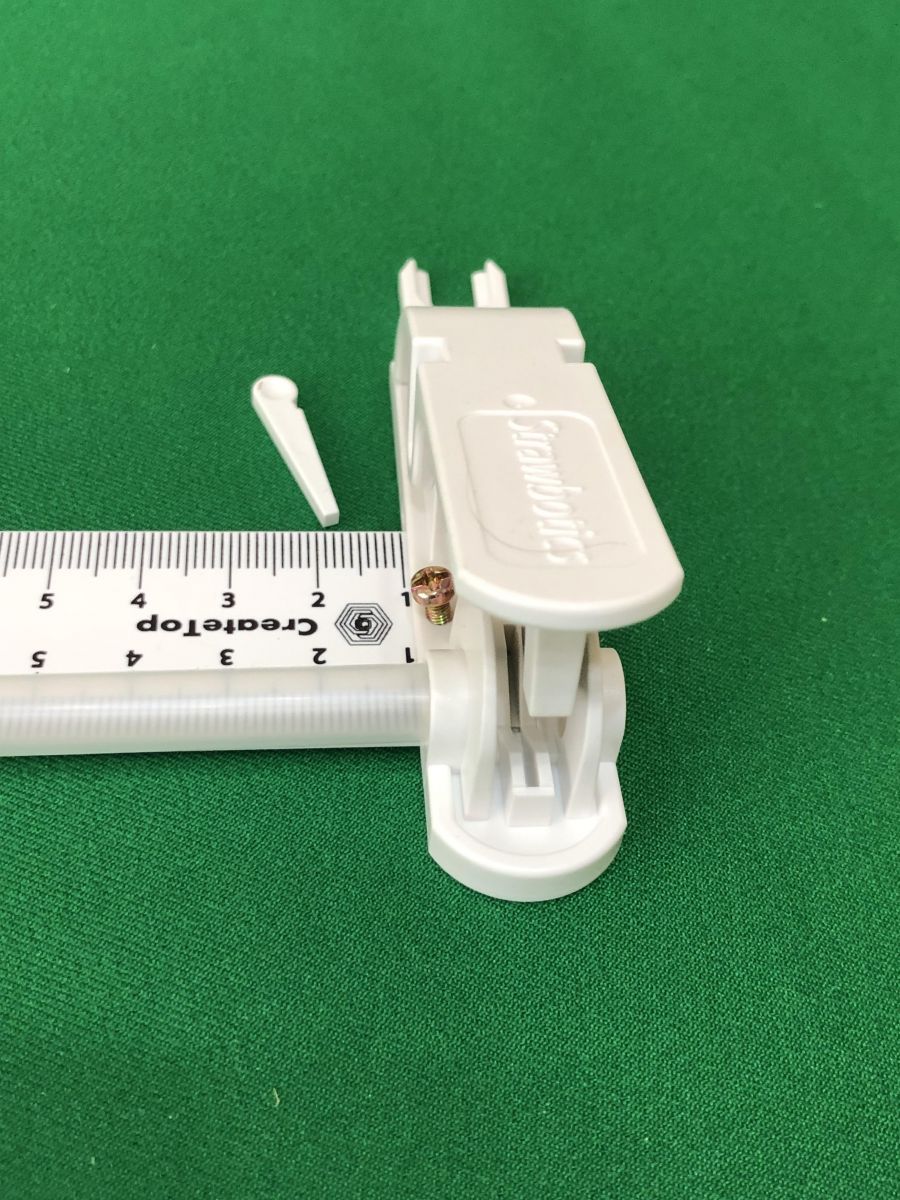

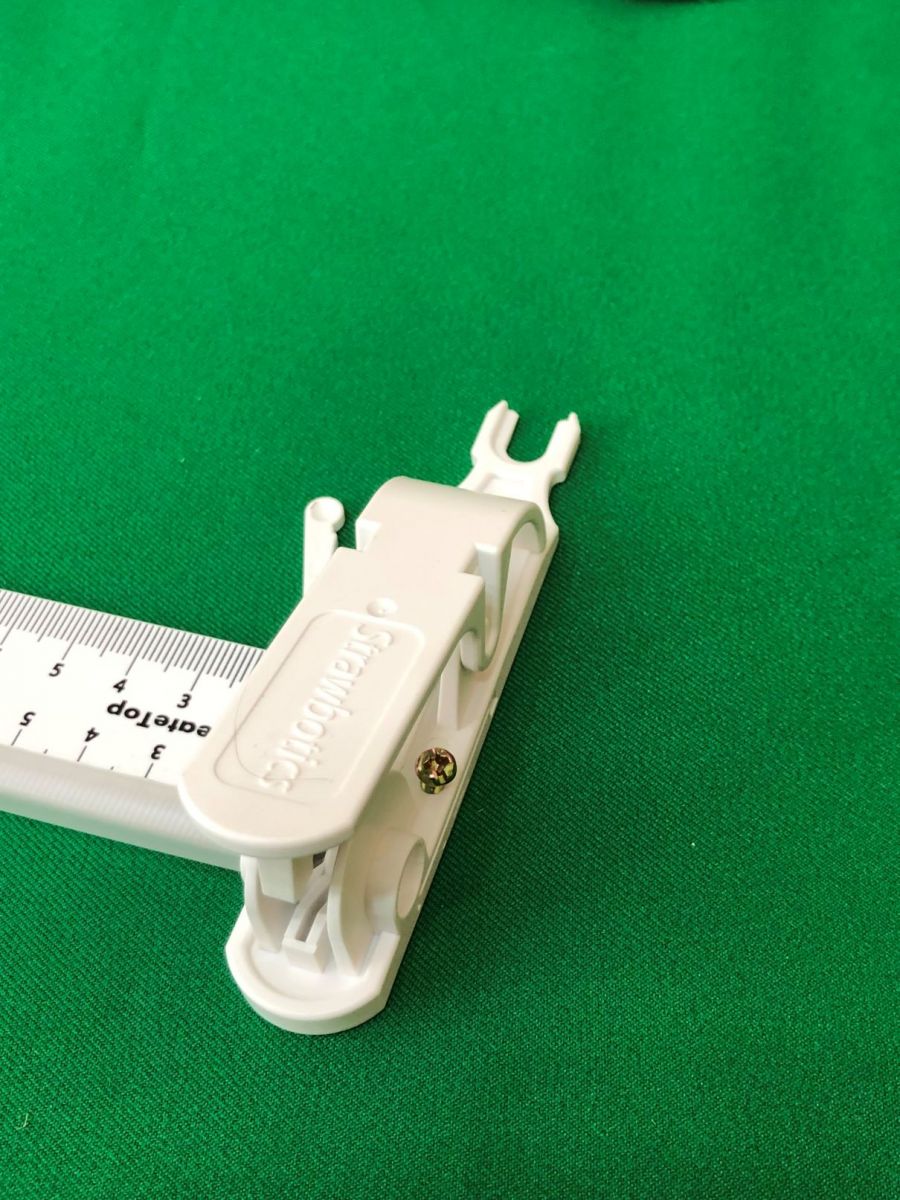

請用2顆M3*4的螺絲在本體上的2個小孔往下鎖住直尺即可 (如下圖所示)




吸管剪刀使用方式

※透明吸管是為避免吸管剪斷後亂噴，選擇透明管可以觀察需要長度。

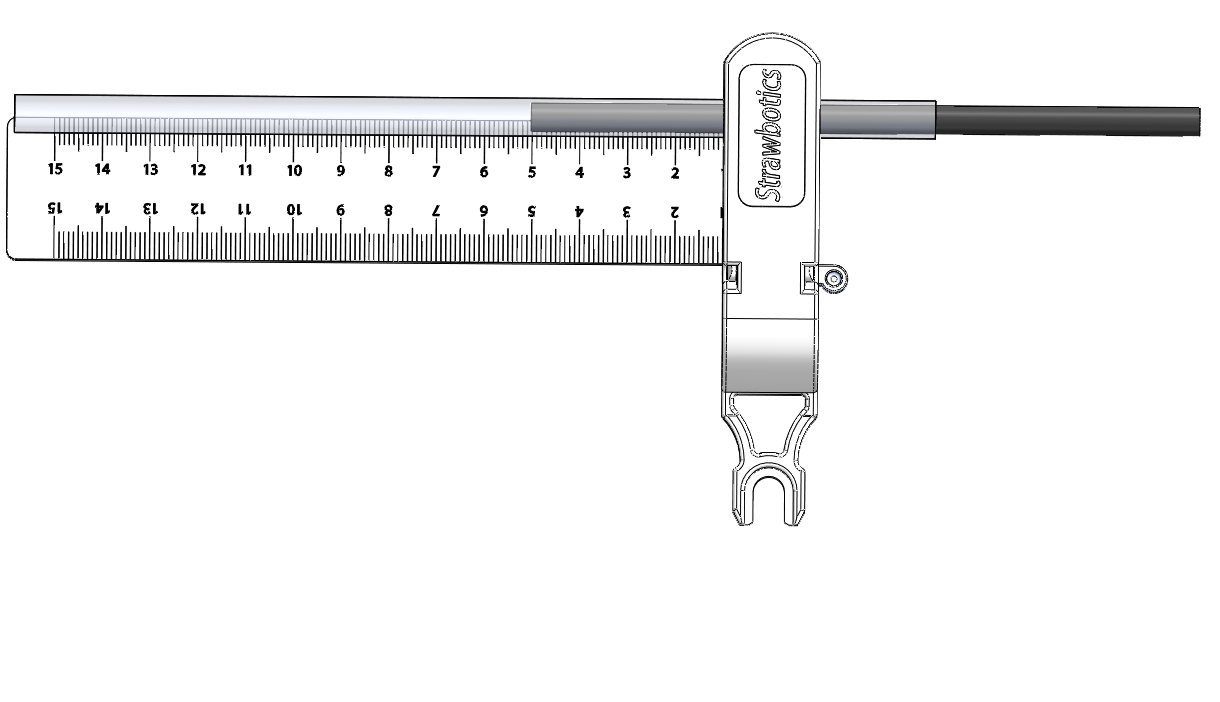

直接將6mm吸管由另一邊穿入，決定長度後，按下剪管器即可完成，尺寸準確、切口整齊。




★吸管剪刀功能補充

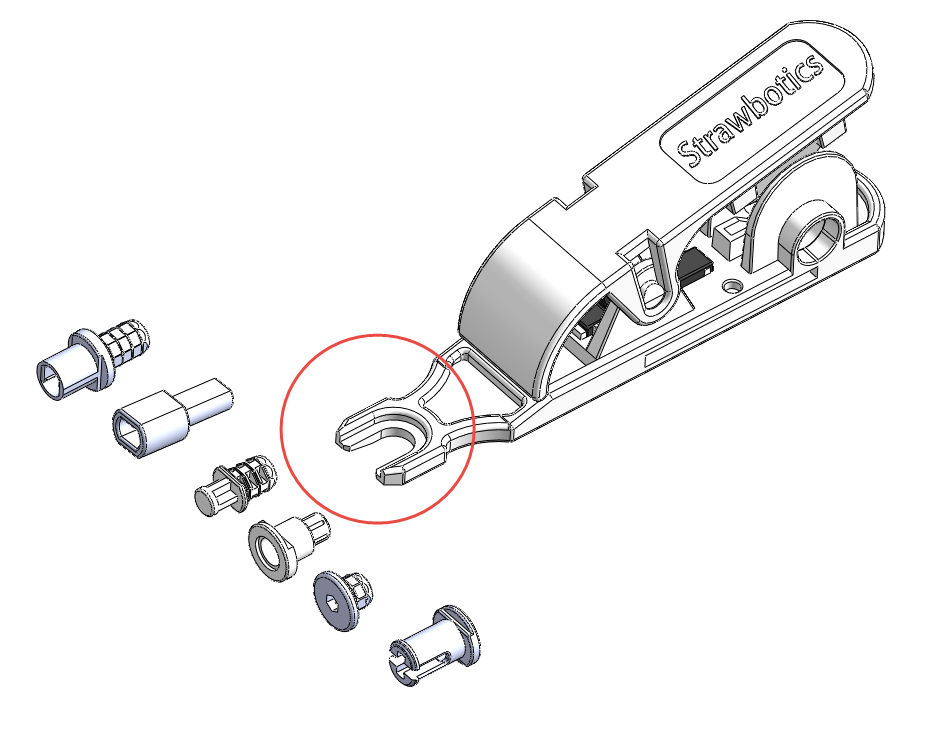

吸管剪刀後方的魚尾叉部位，是拆卸吸管機器人扣件類零件的快速工具喔!
