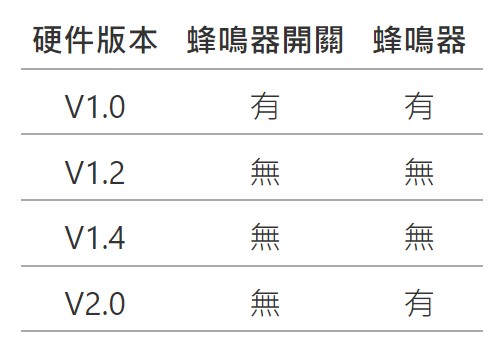

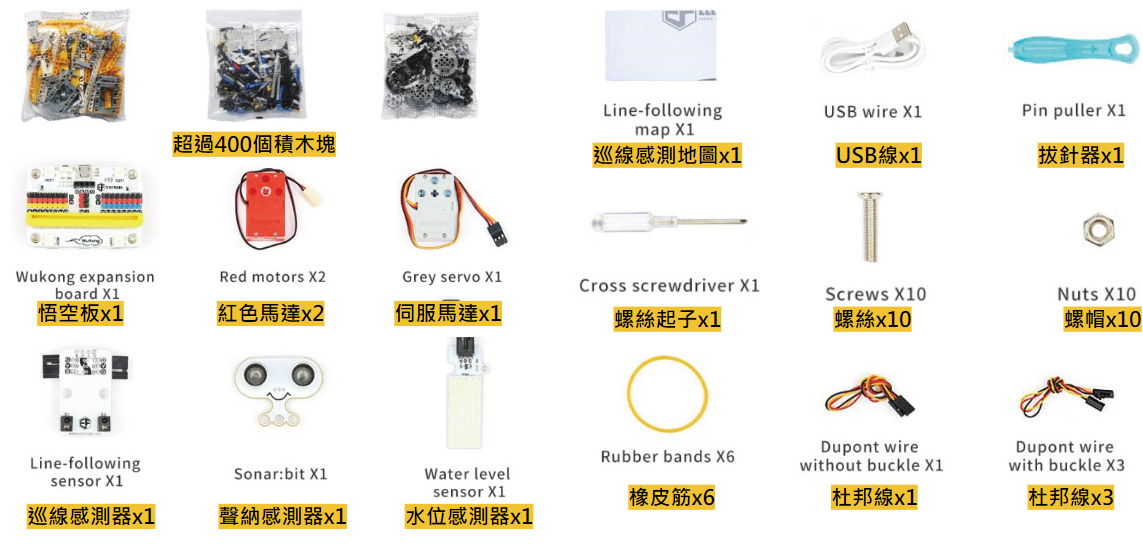

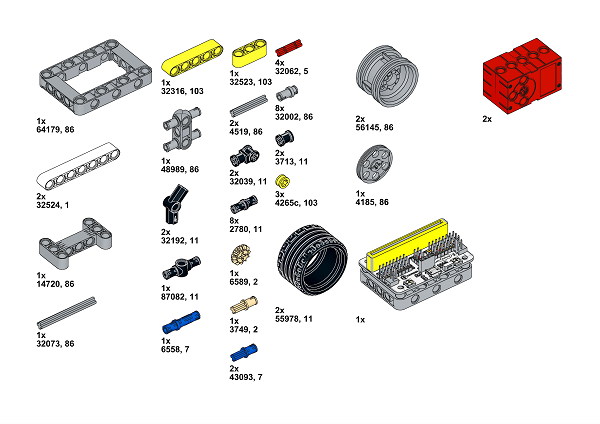

Wonder Building Kit 驚豔創造套件組 (第一集) 機器人創意設計、夾子玩具、夾子投石機

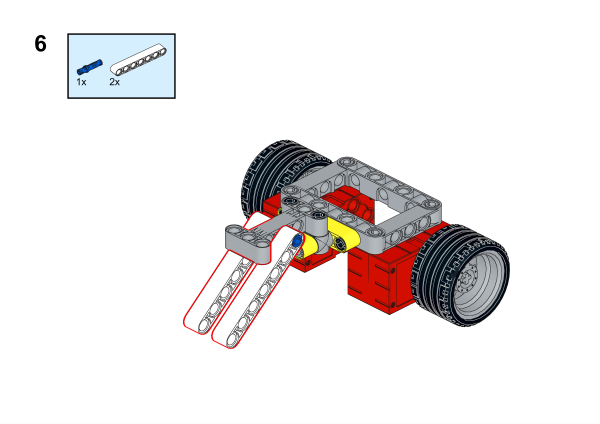

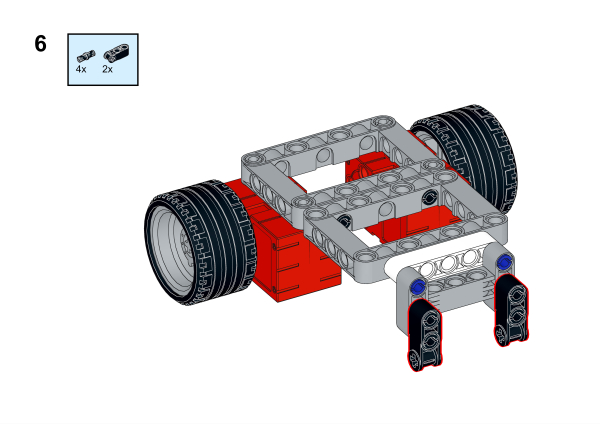

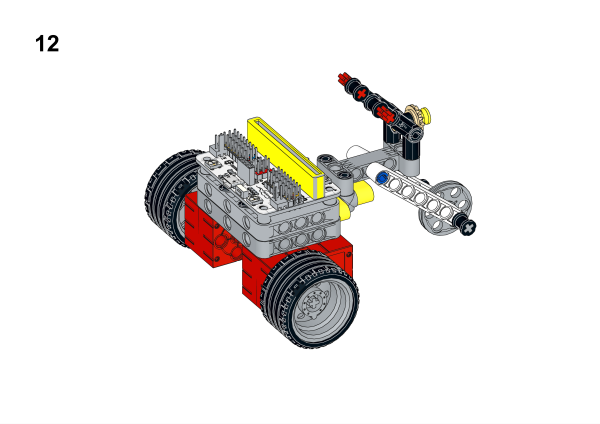

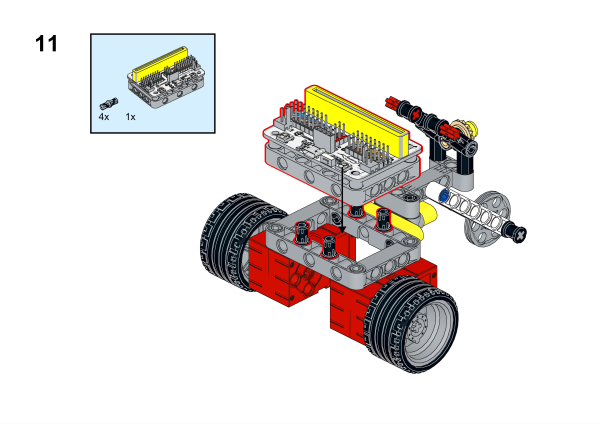

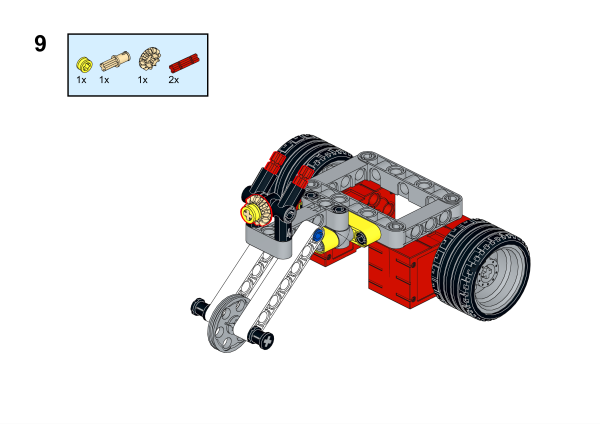

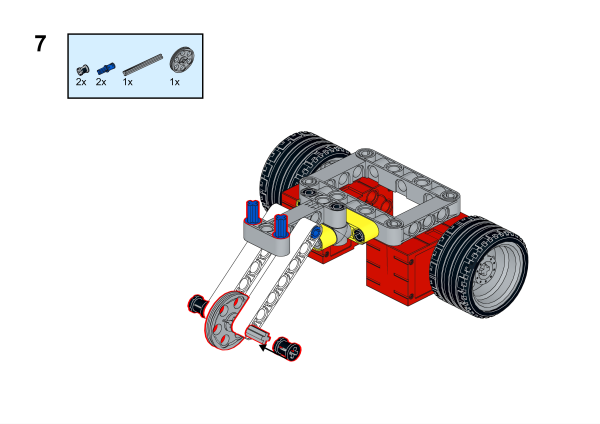

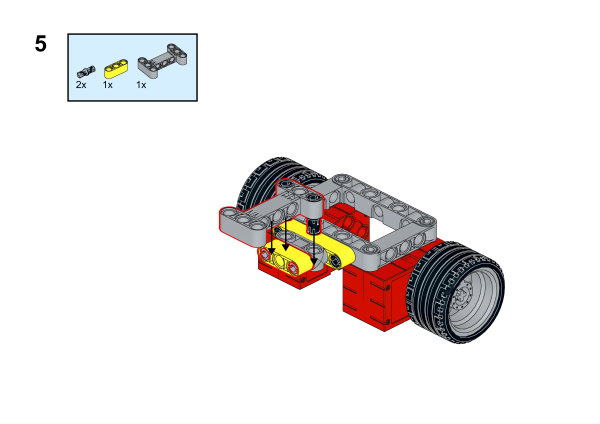

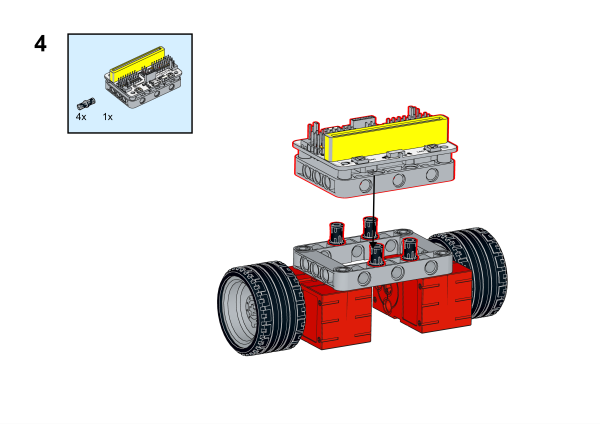

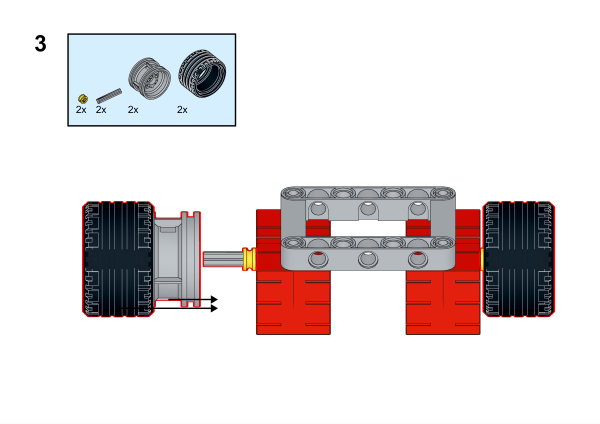

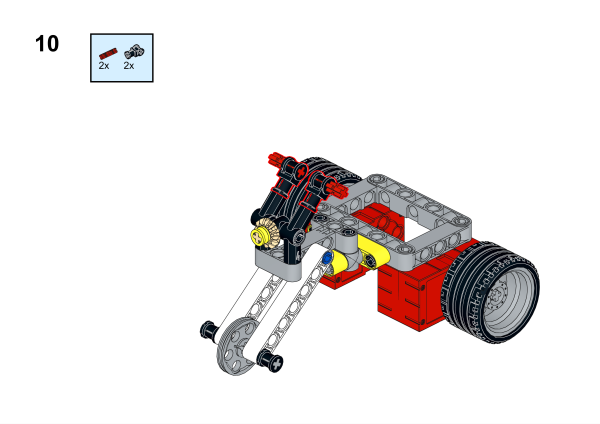

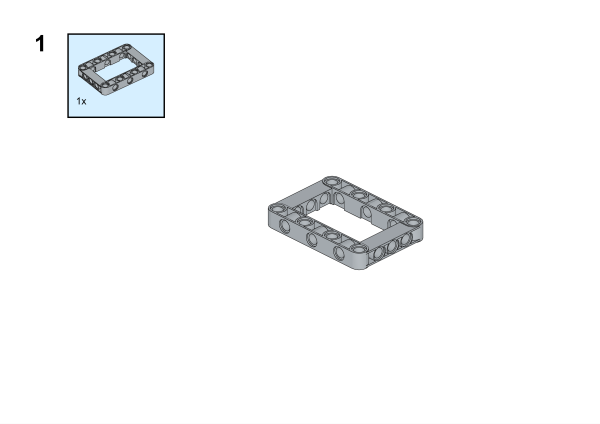

1.3. 組裝步驟







影片連結：https ://youtu.be/rLnMMkofipM

1.4. 編程平台

Microsoft MakeCode

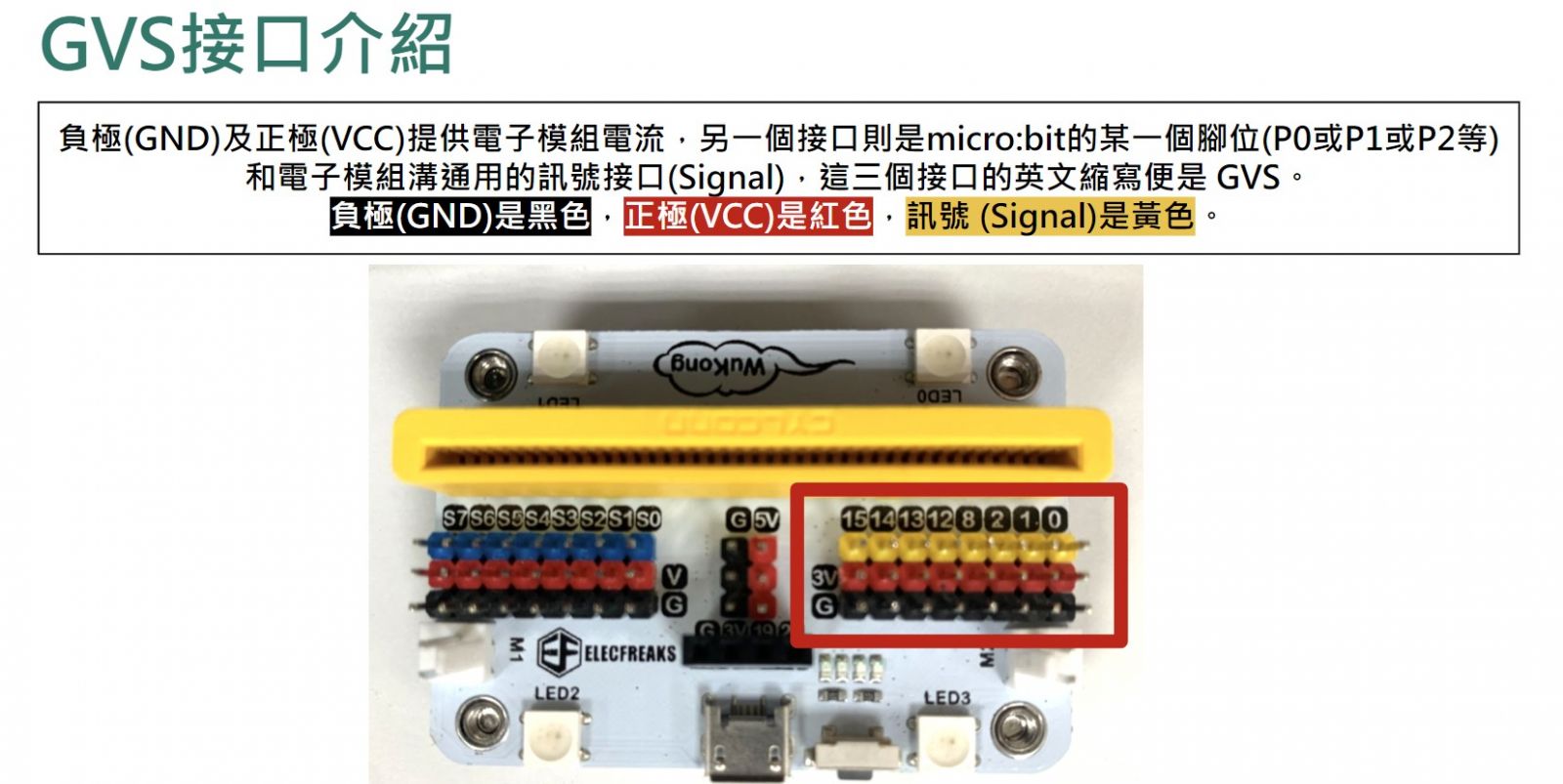

1.5. 程式

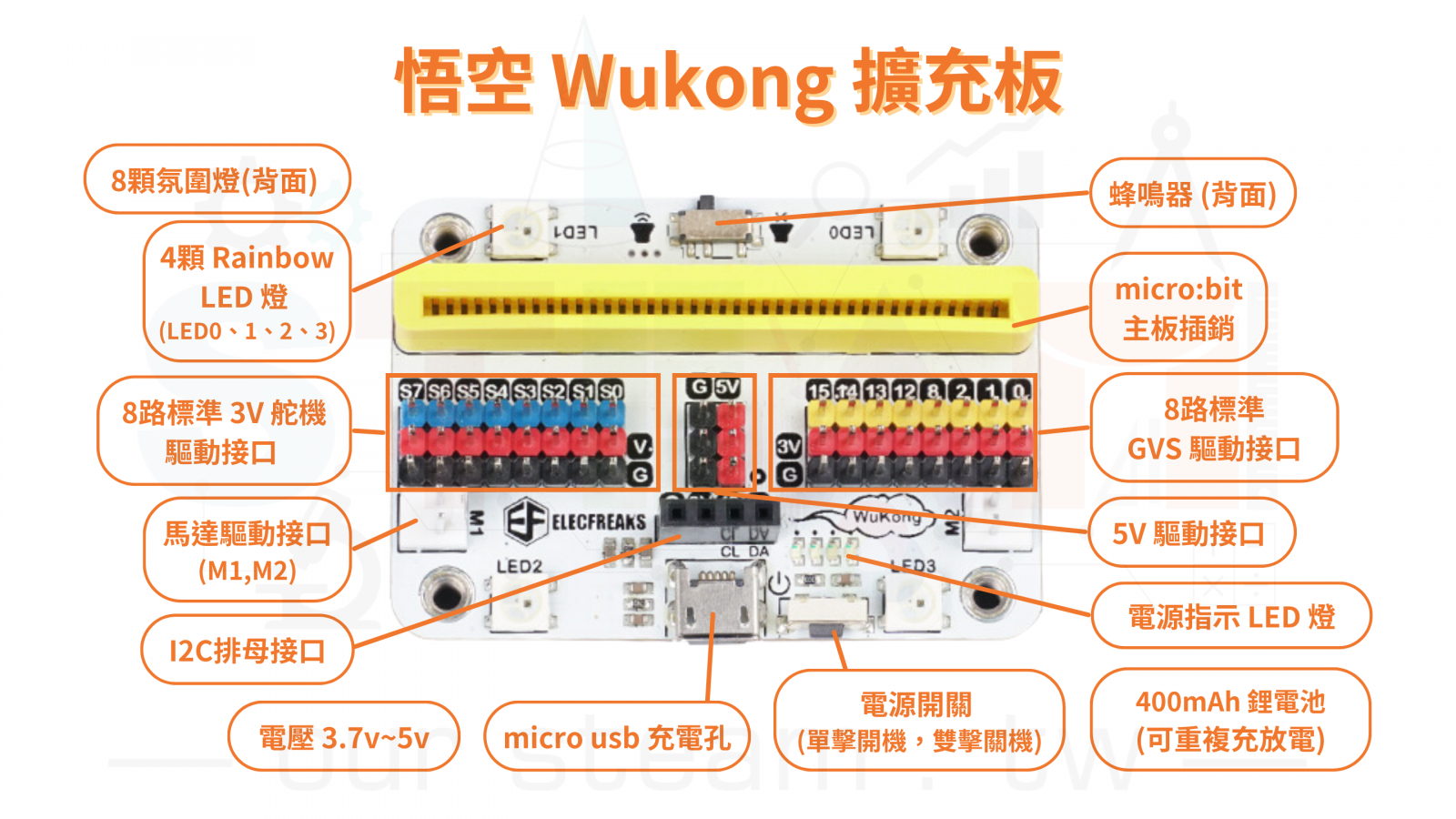

添加擴充程式

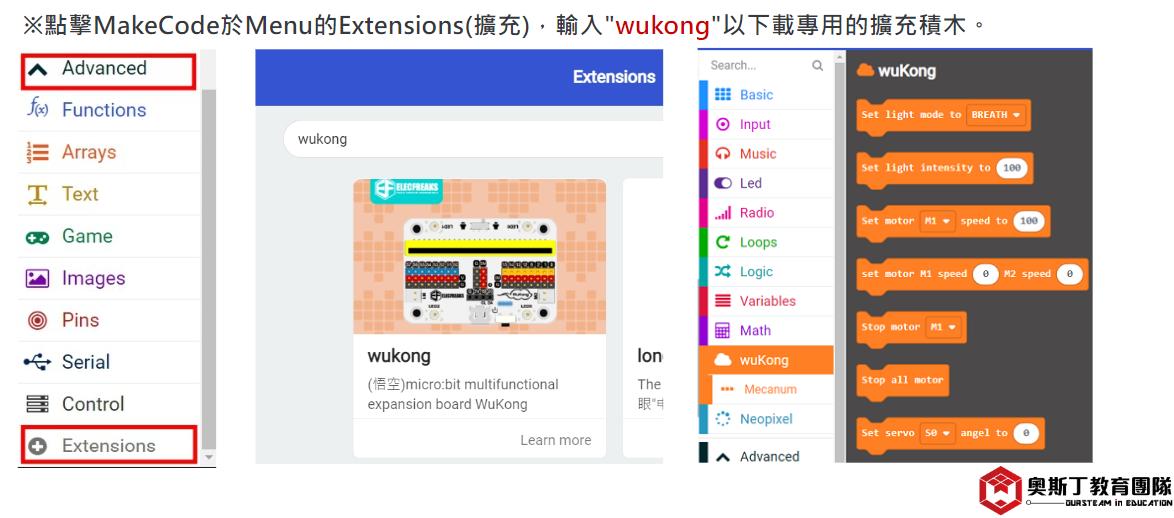

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。


在對話框中輸入關鍵字：【wukong】並點擊圖案下載。


即可在選單找到下載好的【wukong】擴充程式。


程式




程式結果:

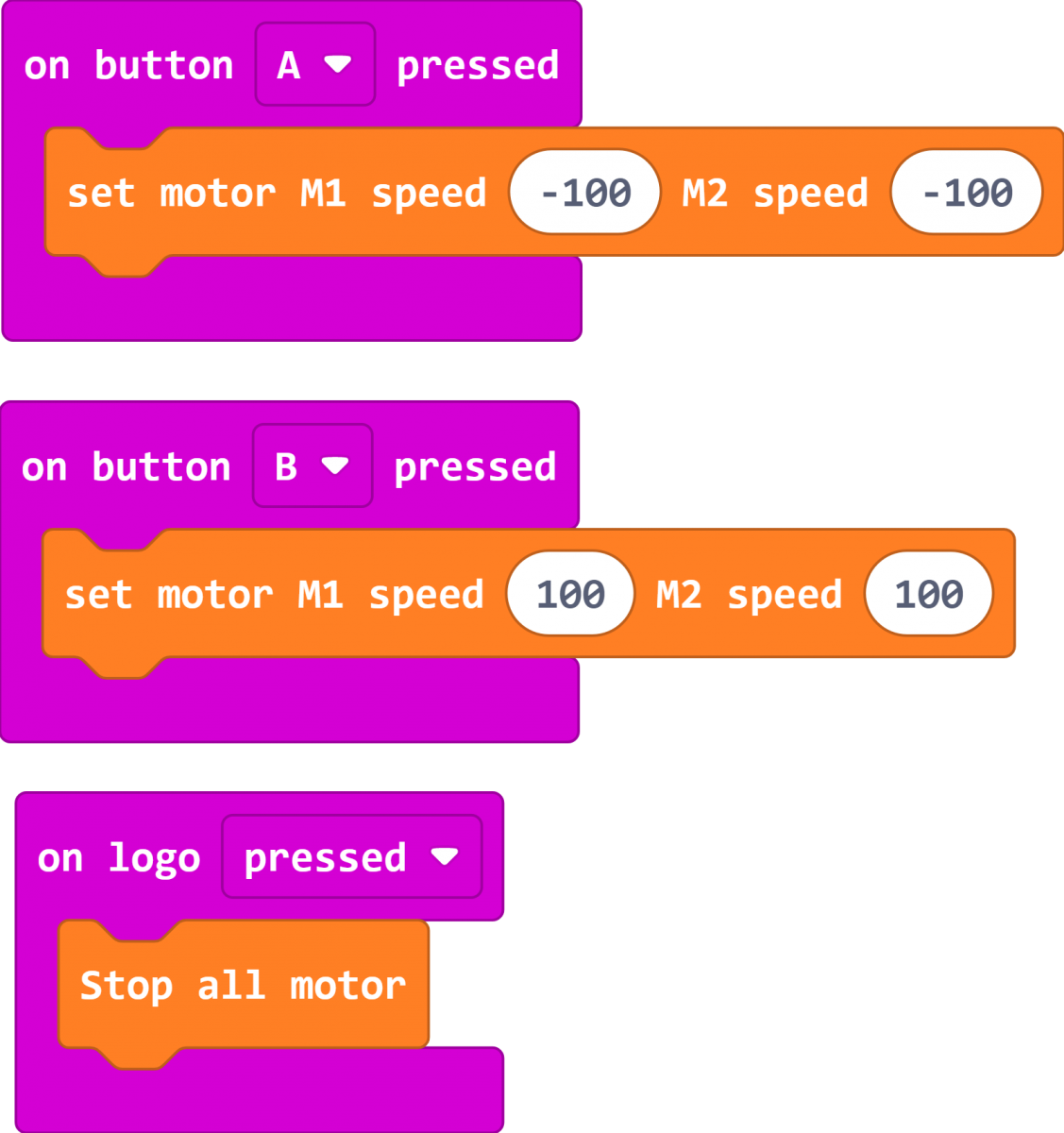

按下按鈕 A 時摩托車前進，按下按鈕 B 時摩托車倒車，按下logo時停止行駛。

完成品影片:



---

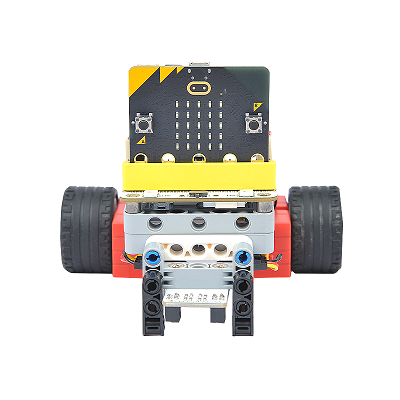

應用02：循線車

2.1. 目的

使用 Wonder Building 套件製作一台循線車。

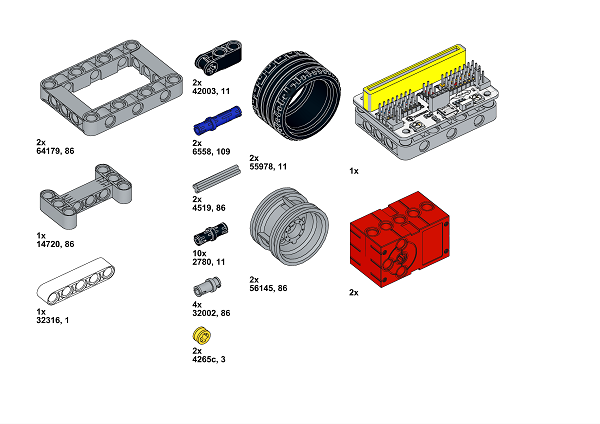

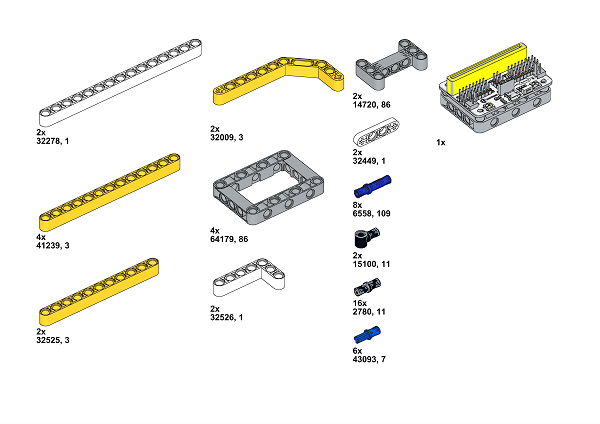

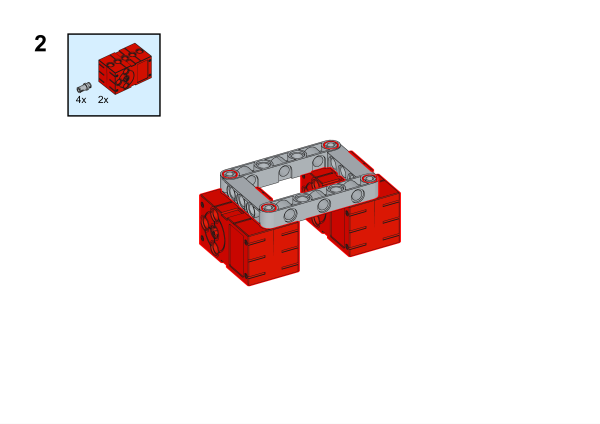

2.2. 所需材料

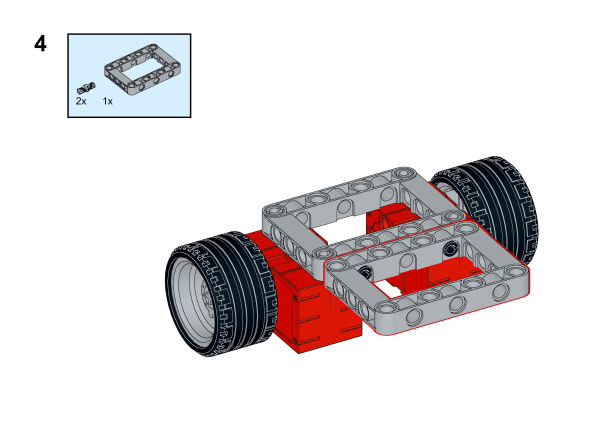

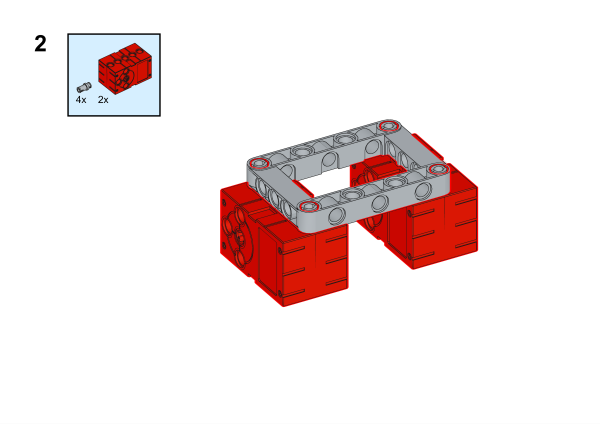

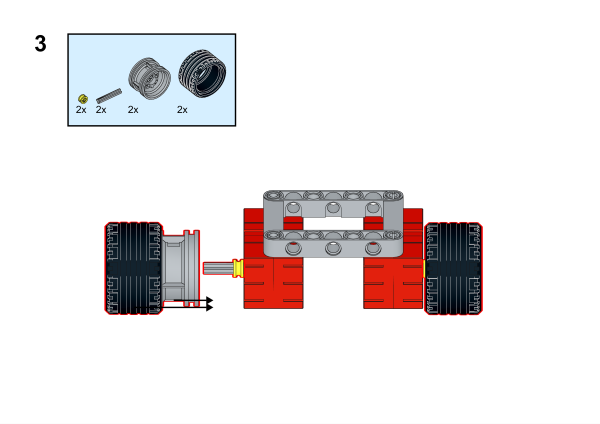

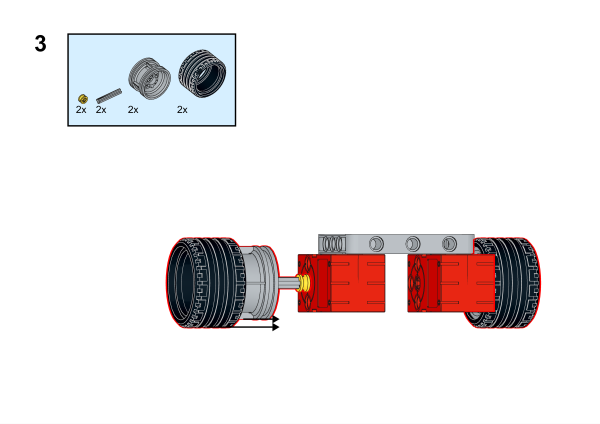

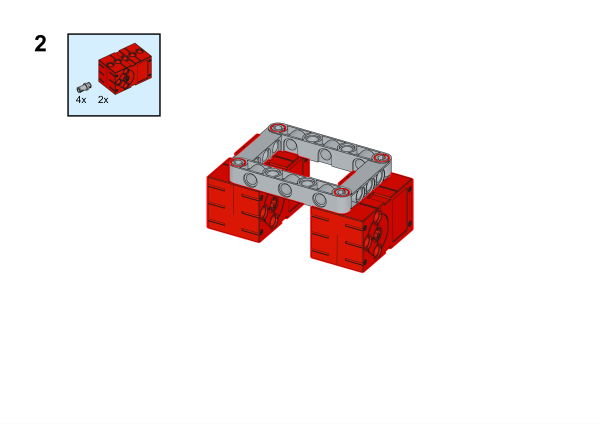

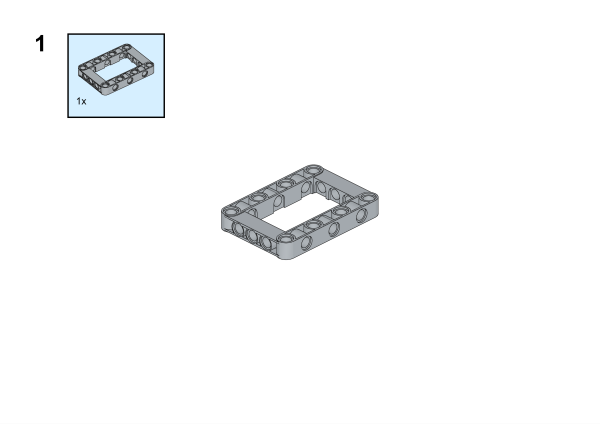

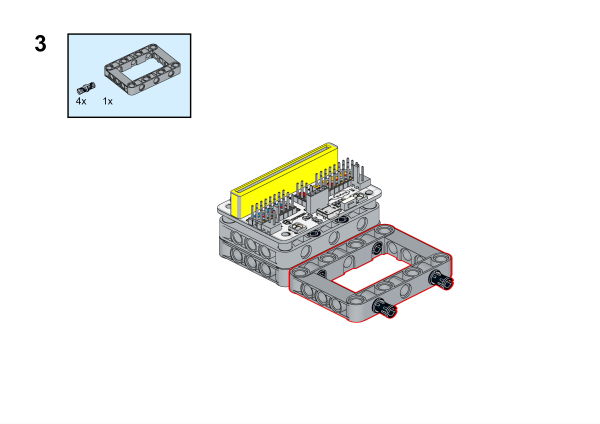

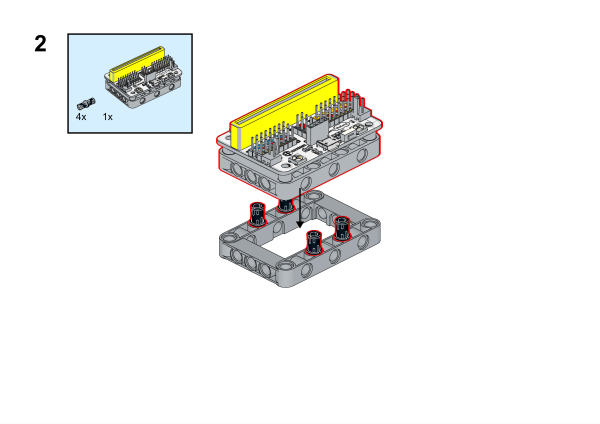

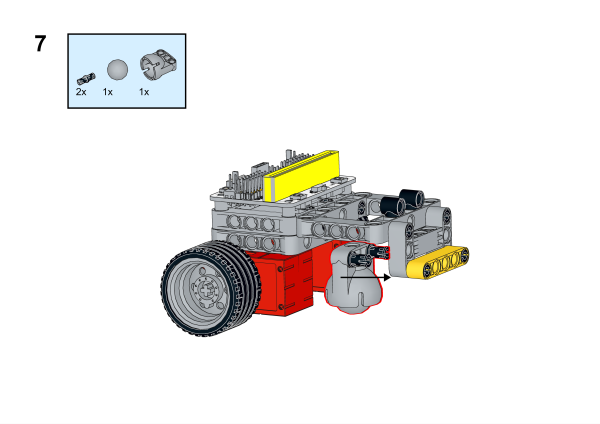

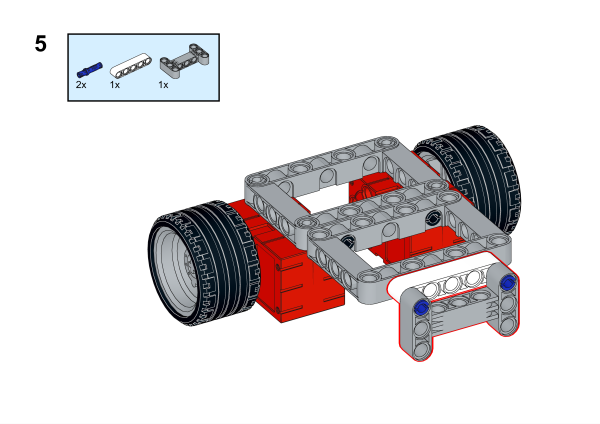

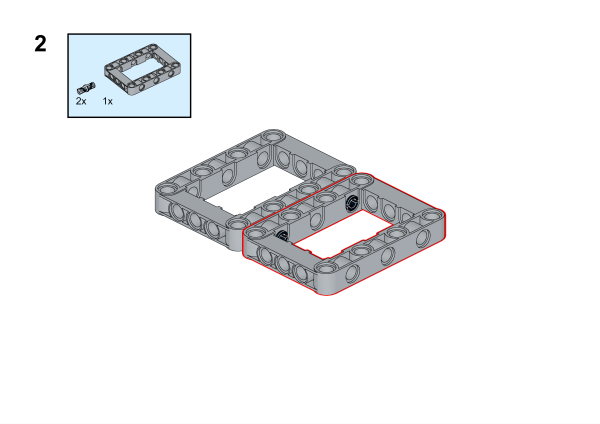

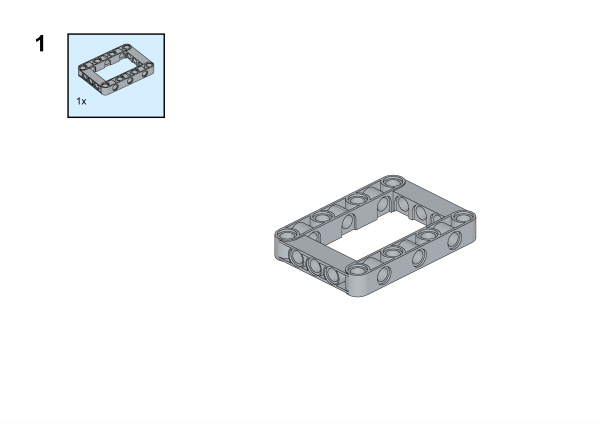

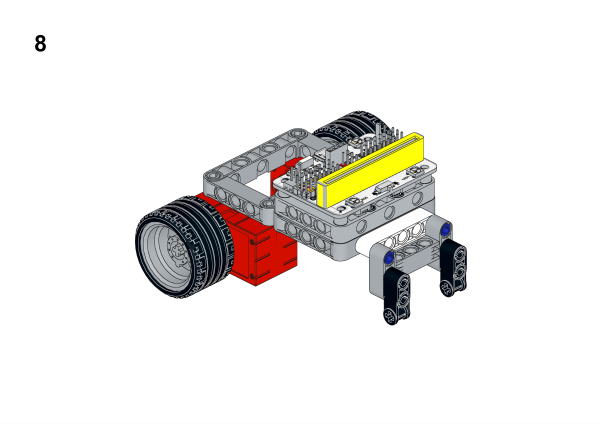

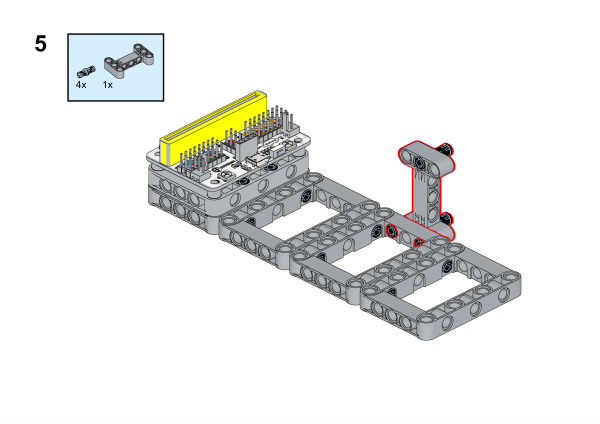

2.3. 組裝步驟





組裝影片連結：https://youtu.be/J2QKDKnTklw

2.4. 編程平台

Microsoft MakeCode

2.5. 程式

添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。


在對話框中輸入關鍵字：【wukong】並點擊圖案下載。


即可在選單找到下載好的【wukong】擴充程式。

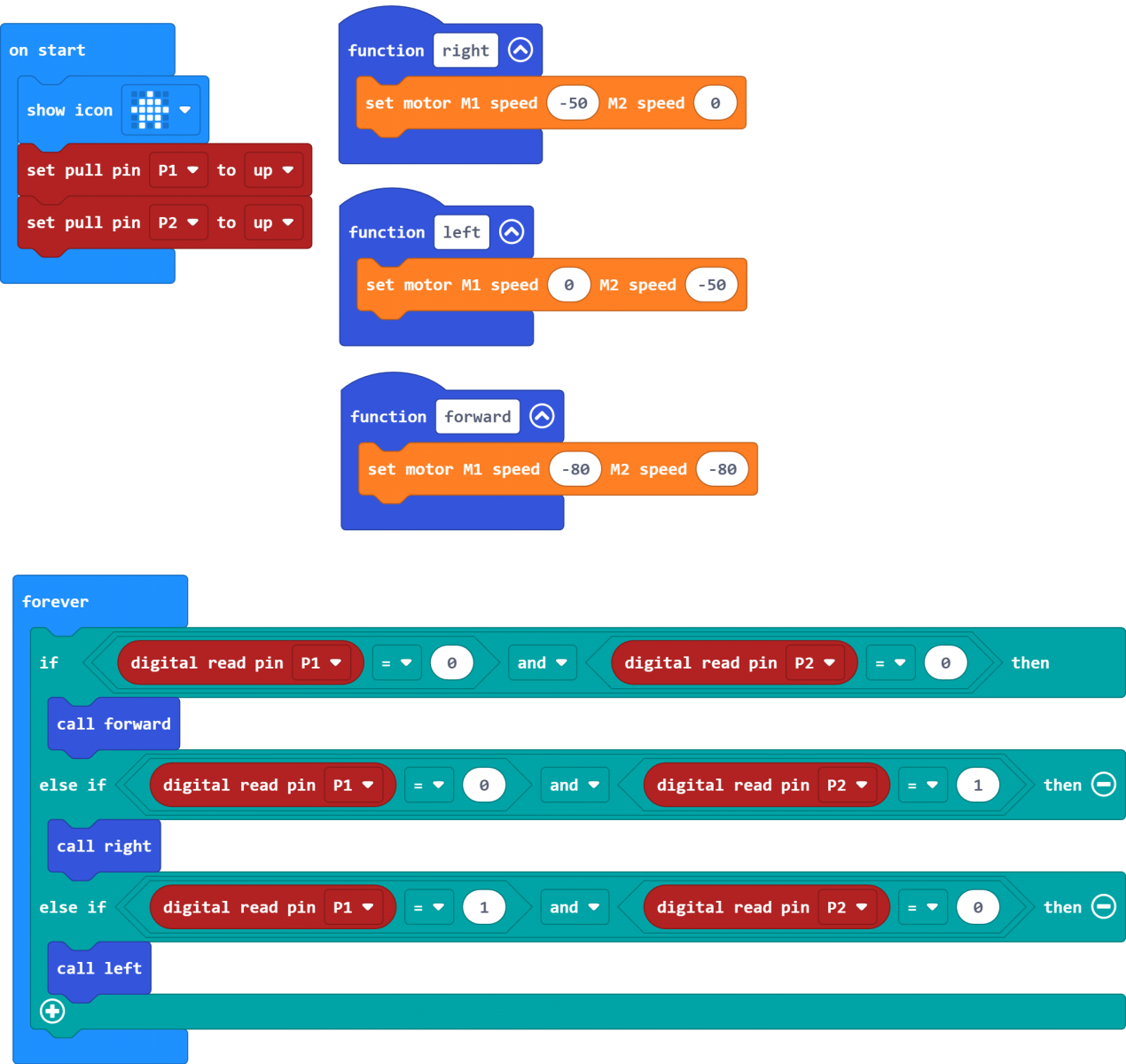

程式





程式結果:
小車以勻速隨地圖上的黑線移動，如果偏離黑線，它將保持速度和方向，直到返回黑線軌道。

完成品影片:



---

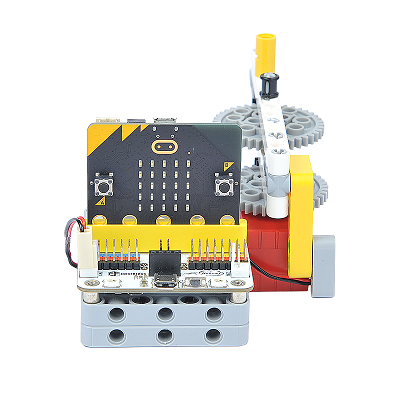

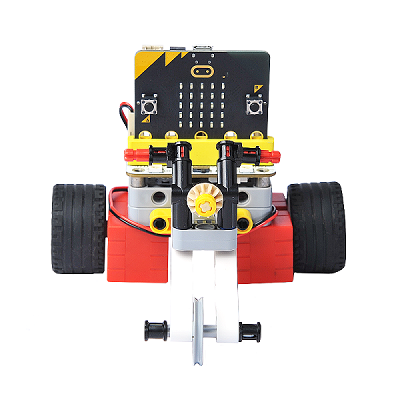

應用03：陀螺儀底座

3.1. 目的

使用 Wonder Building 套件製作陀螺儀底座。

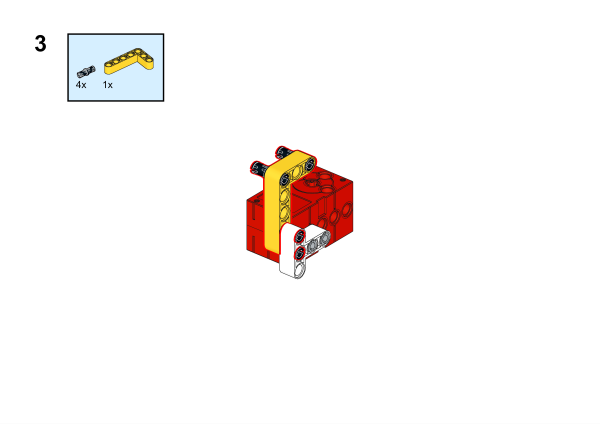

3.2. 所需材料

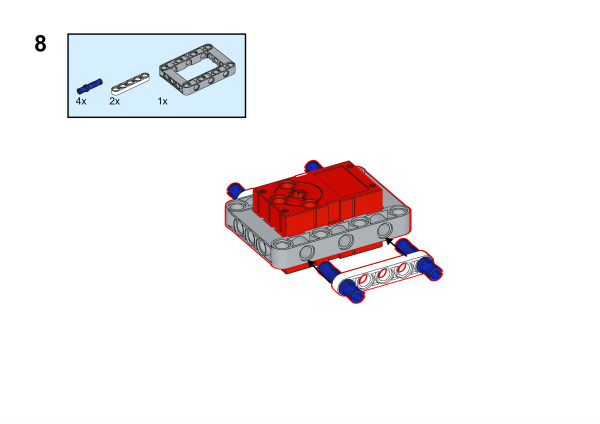

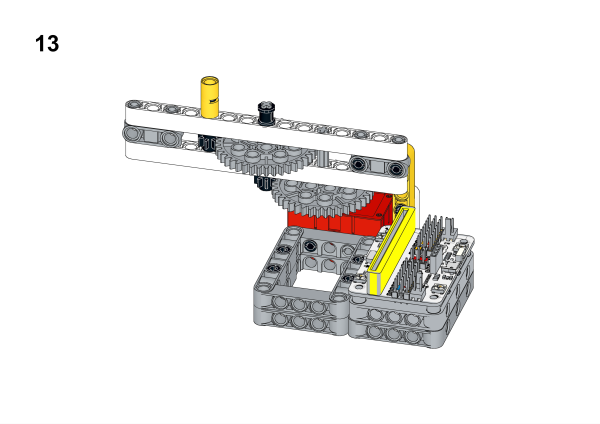

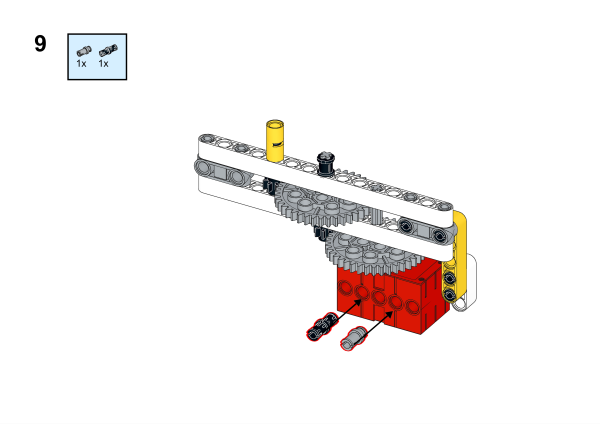

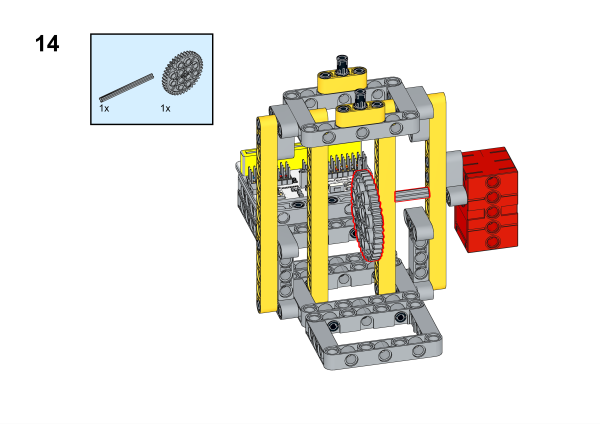

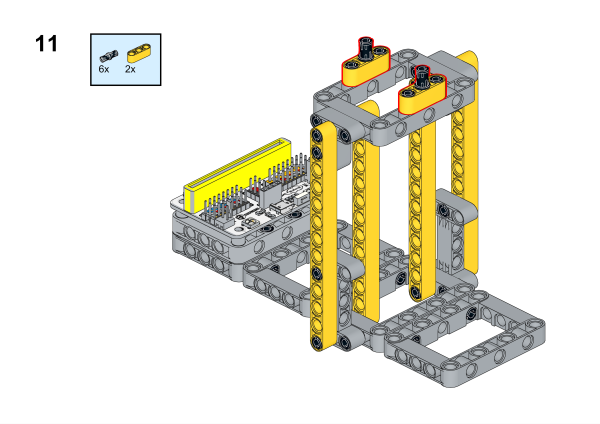

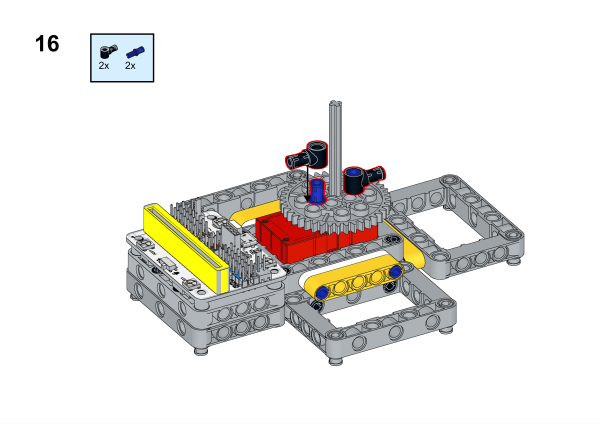

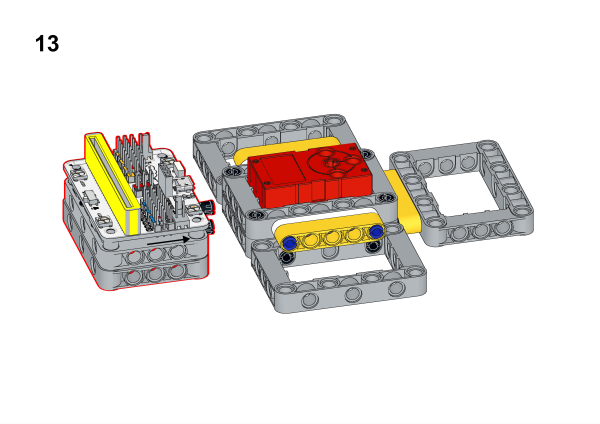

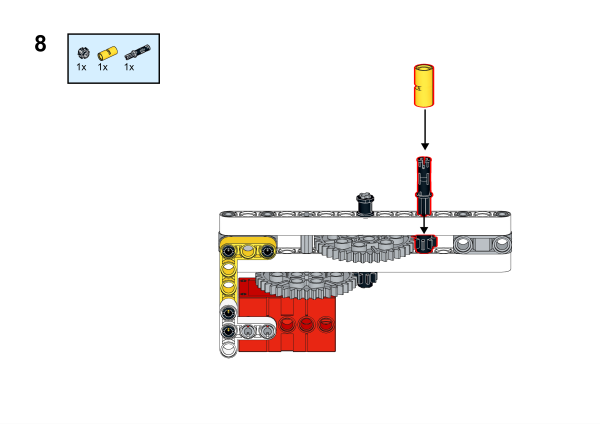

3.3. 組裝步驟








組裝影片連結：https://youtu.be/XC_tynRRxR0

3.4. 編程平台

Microsoft MakeCode

3.5. 程式

添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。


在對話框中輸入關鍵字：【wukong】並點擊圖案下載。


即可在選單找到下載好的【wukong】擴充程式。

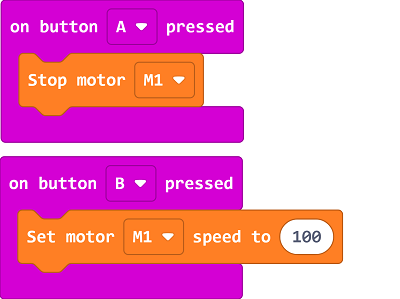

程式






程式結果:
按下按鈕 B ，連接M1的馬達開始驅動，陀螺儀底座放在漩渦狀的黃色連接器上，當加速達到標準值時，鬆開雙手，陀螺儀不會脫落；按下按鈕 A 停止驅動馬達。

完成品影片:


---

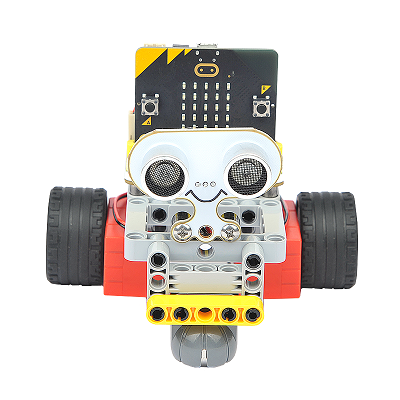

應用04：避障車

4.1. 目的

使用 Wonder Building 套件製作避障車。

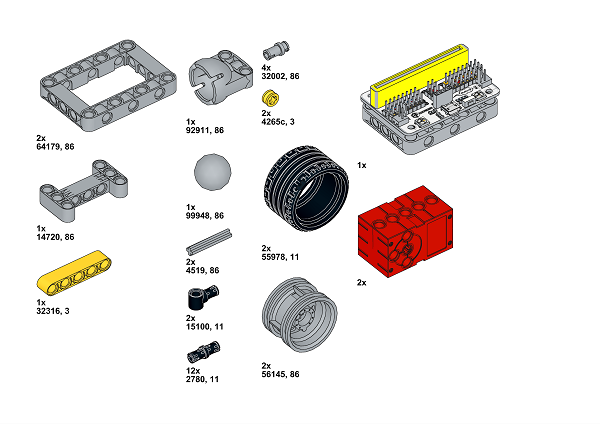

4.2. 所需材料

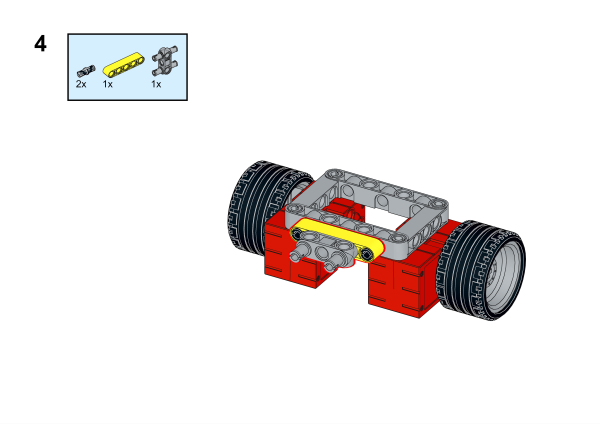

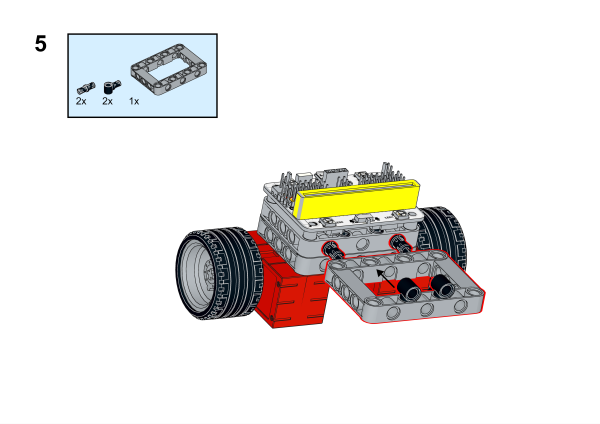

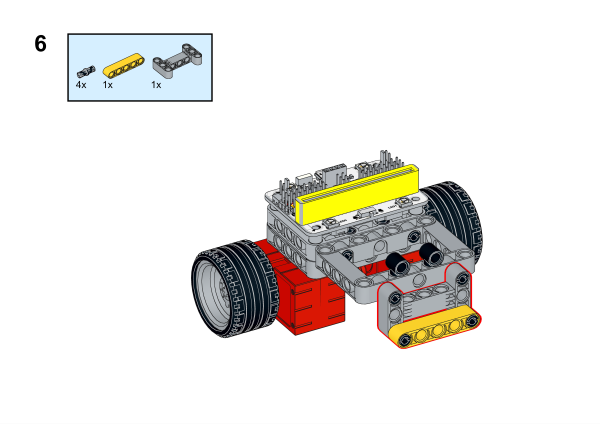

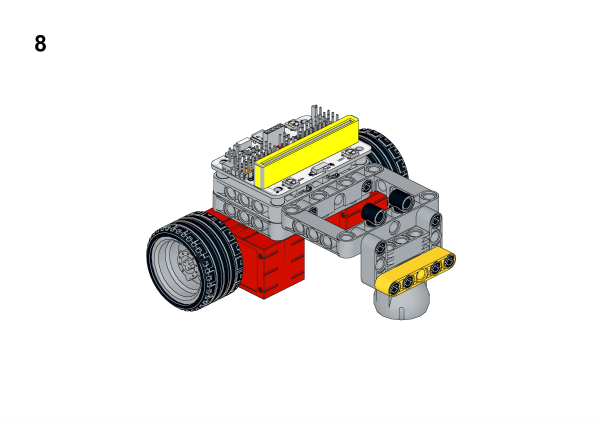

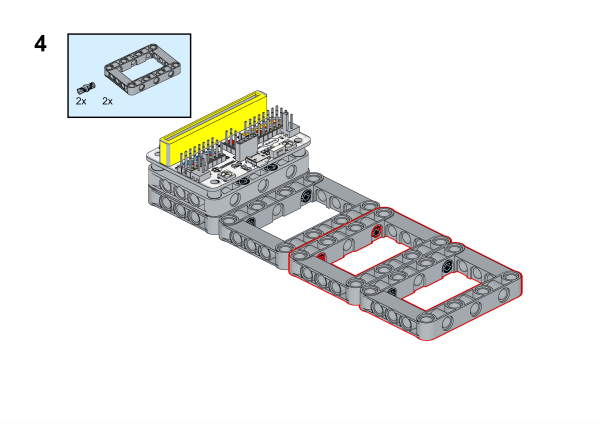

4.3. 組裝步驟





組裝影片連結：https://youtu.be/jYkSCfRpj1Y

4.4. 編程平台

Microsoft MakeCode

4.5. 程式

添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。


在對話框中輸入關鍵字：【wukong】並點擊圖案下載。


即可在選單找到下載好的【wukong】擴充程式。


接著再以同樣方式到對話框中輸入網址：【https://github.com/elecfreaks/pxt-sonarbit】並點擊圖案下載。


即可在選單找到下載好的【Sonarbit】擴充程式。

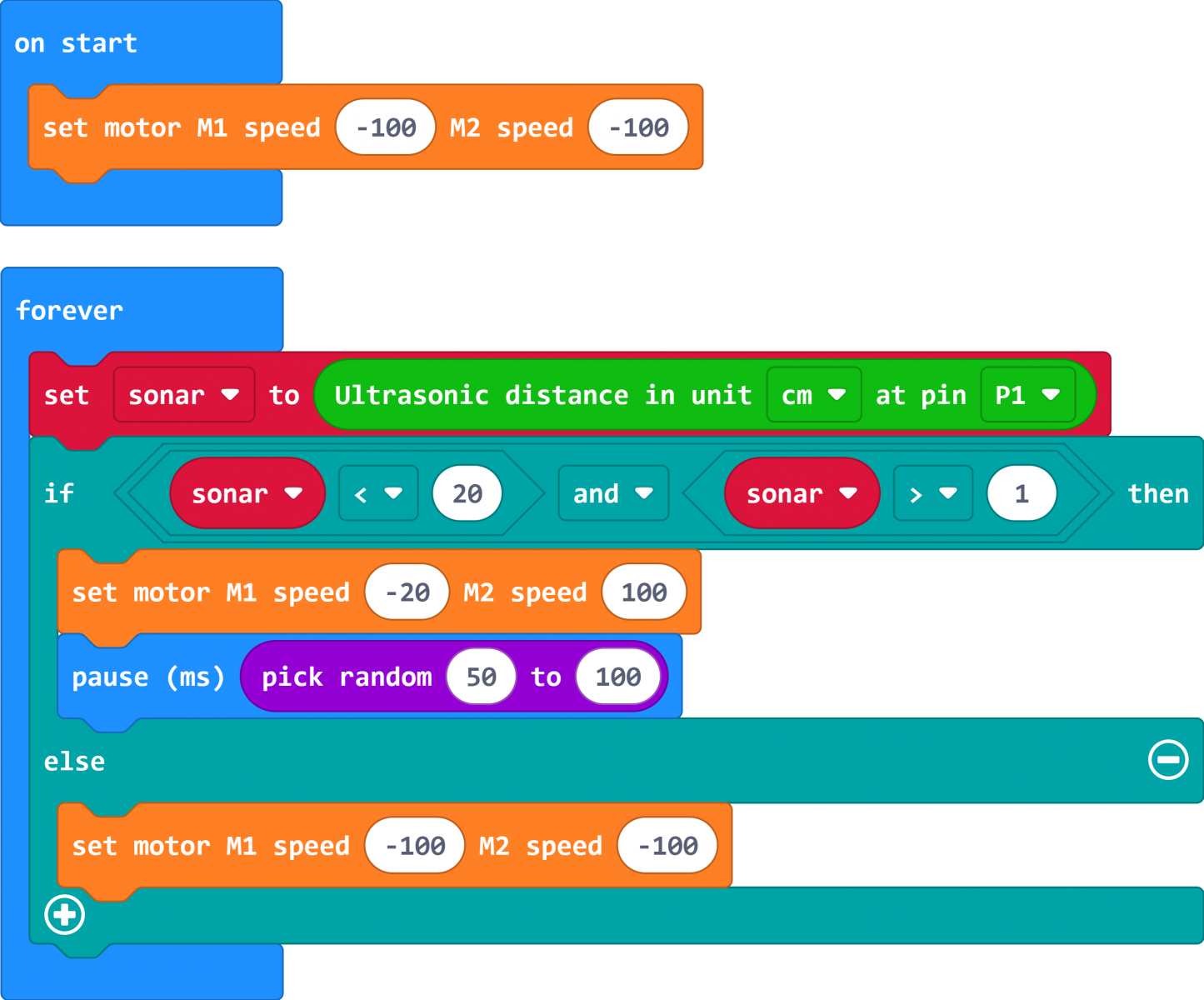

程式




程式結果:
起步時，小車全速前行，如果檢測到20cm範圍內有障礙物則右轉，然後繼續前行。

完成品影片:



---

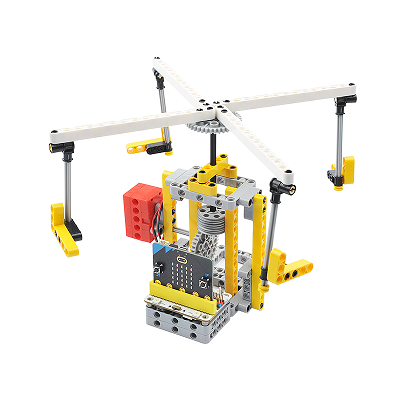

應用05：旋轉飛椅

5.1. 目的

使用 Wonder Building 套件製作旋轉飛椅。

5.2. 所需材料

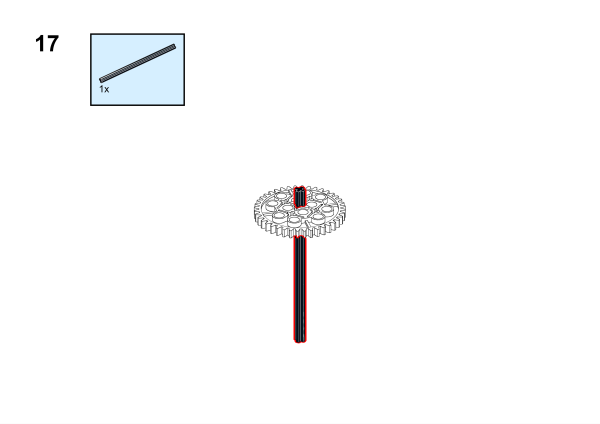

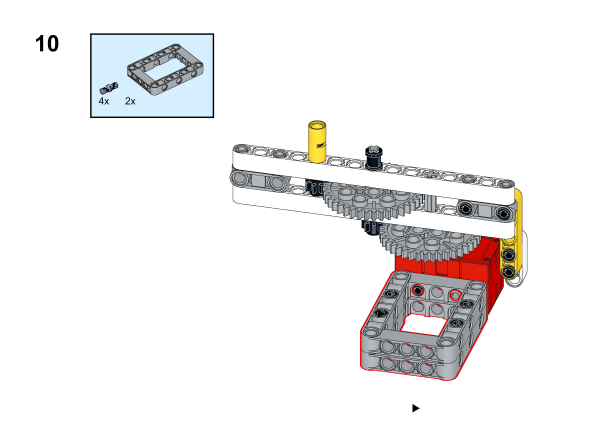

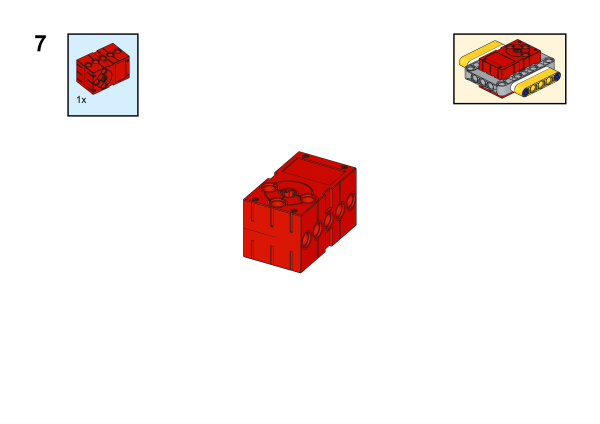

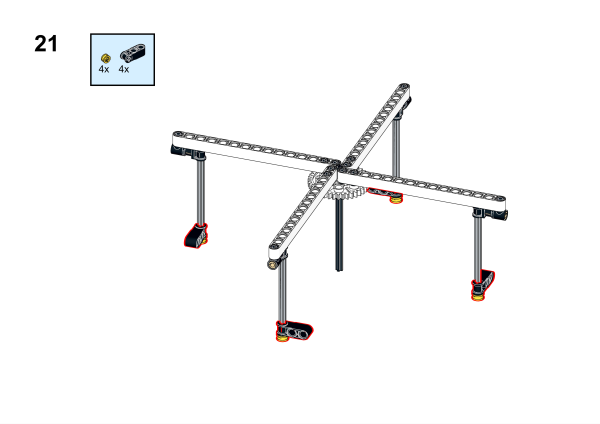

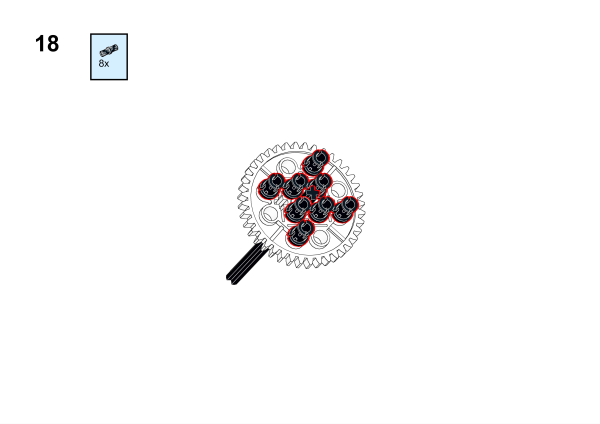

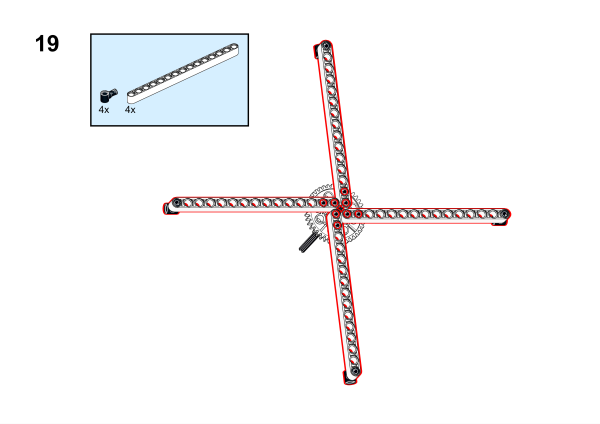

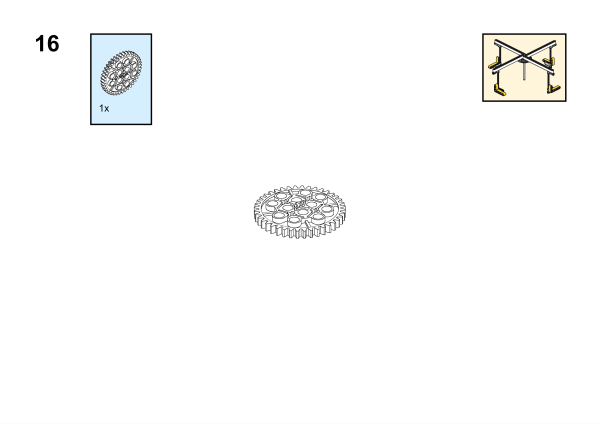

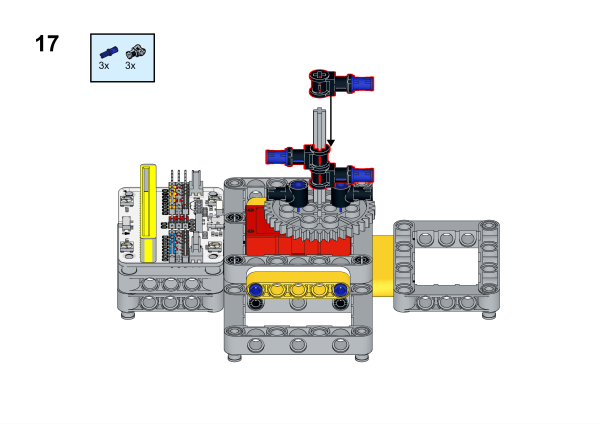

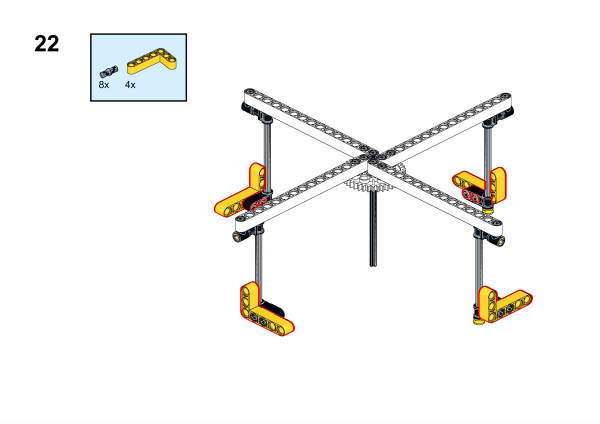

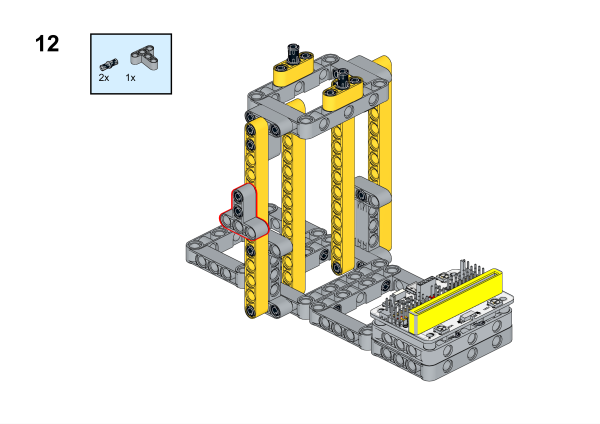

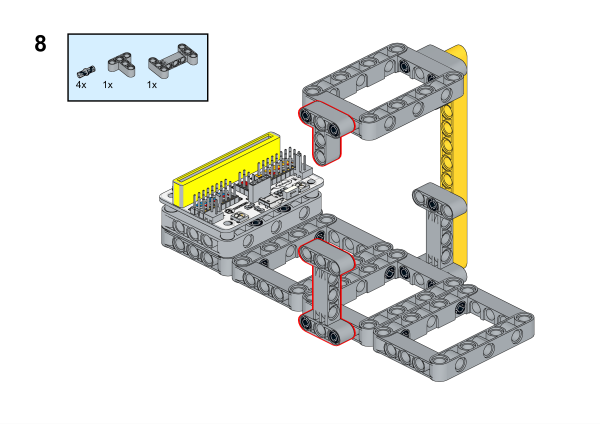

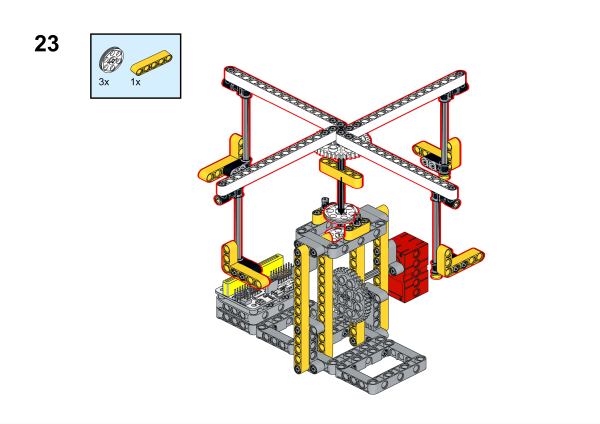

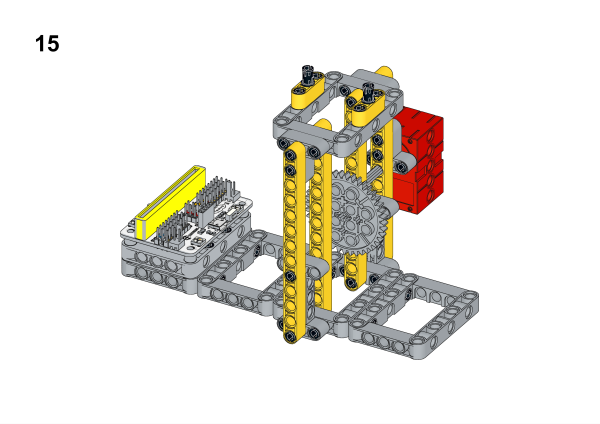

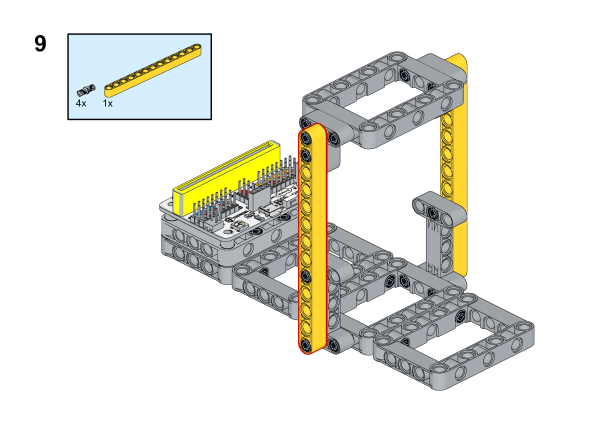

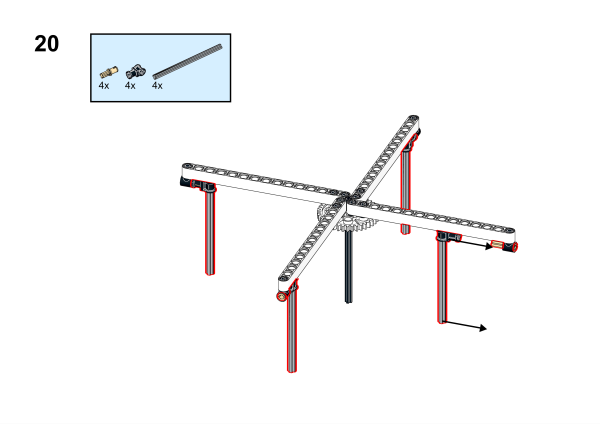

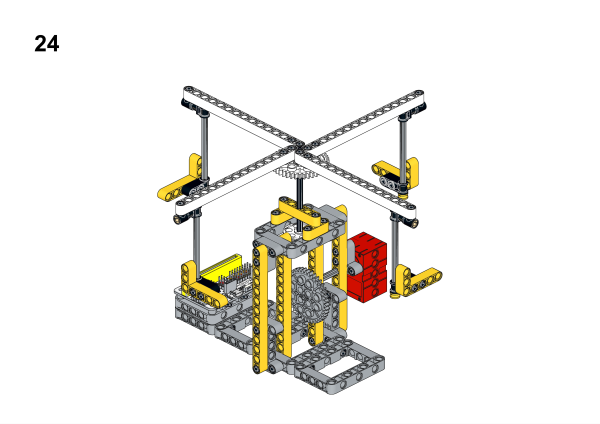

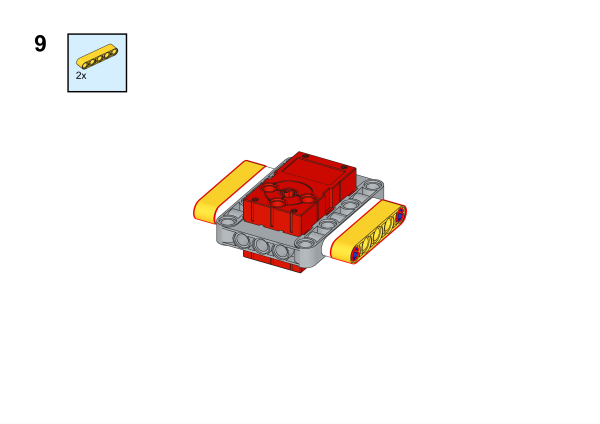

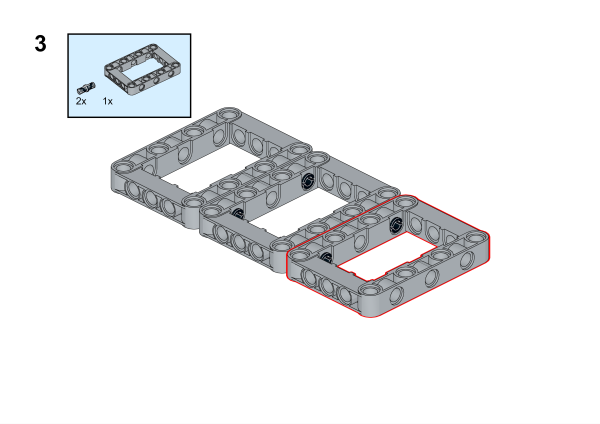

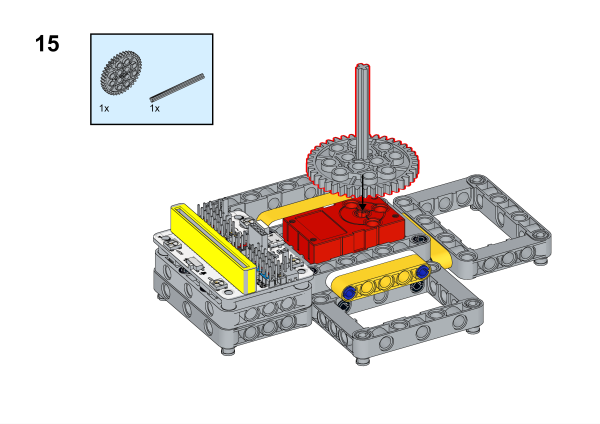

5.3. 組裝步驟














組裝影片連結：https://youtu.be/owKA9El5Or0

5.4. 編程平台

Microsoft MakeCode

5.5. 程式

添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。


在對話框中輸入關鍵字：【wukong】並點擊圖案下載。


即可在選單找到下載好的【wukong】擴充程式。

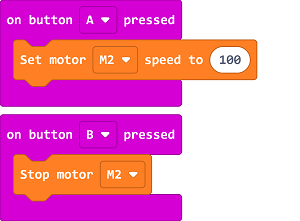

程式


程式結果:
按下A鍵: 旋轉飛椅啟動，按下B鍵則停止旋轉飛椅。

完成品影片:


---

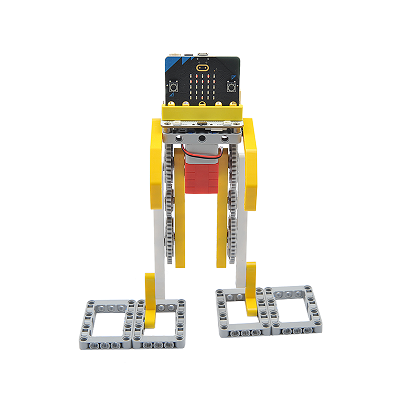

應用06：大腳怪

6.1. 目的

使用 Wonder Building 套件製作大腳怪。

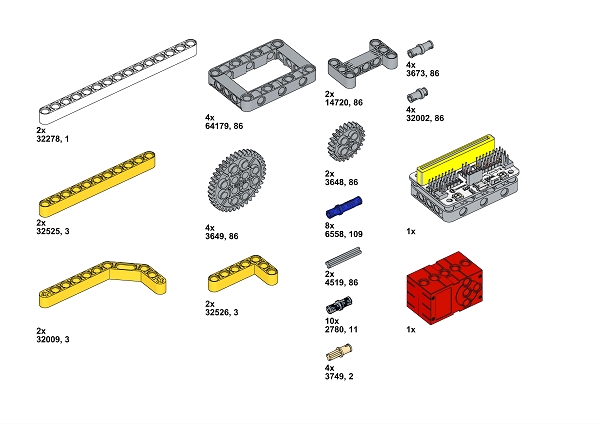

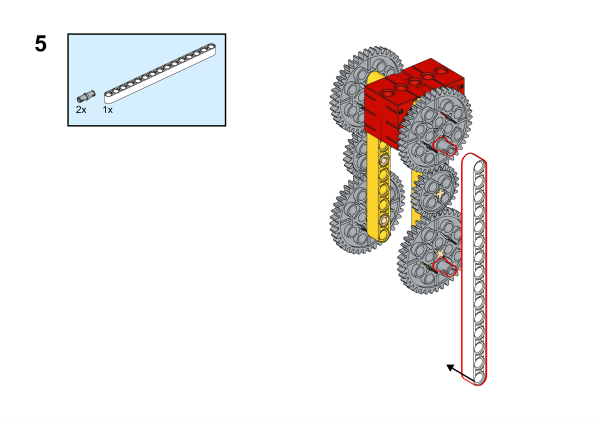

6.2. 所需材料

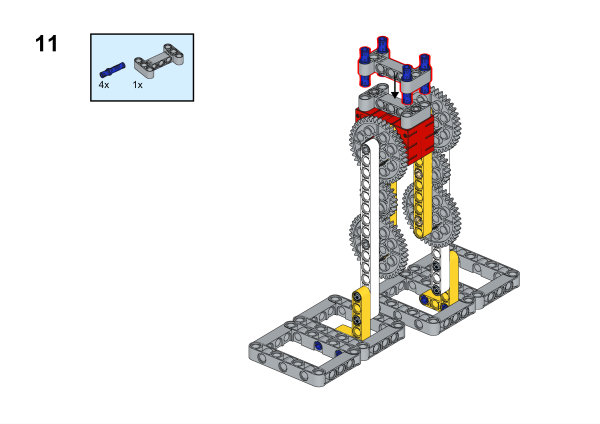

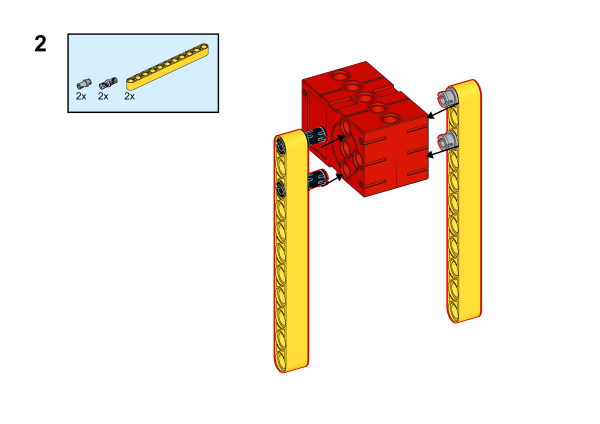

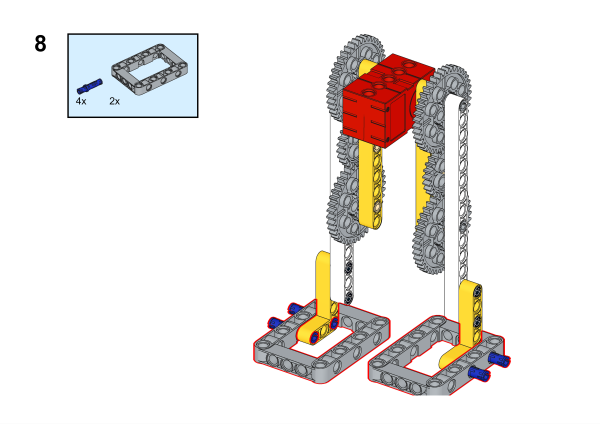

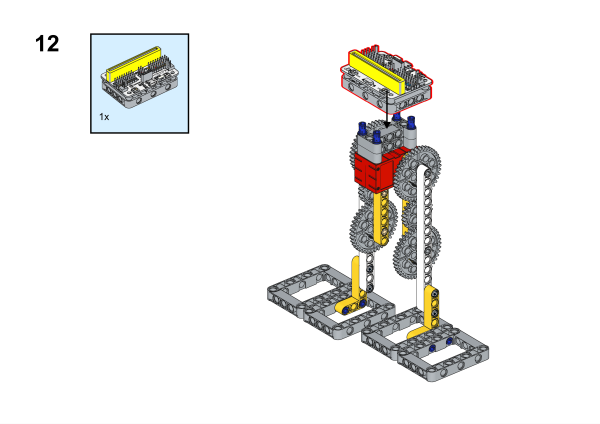

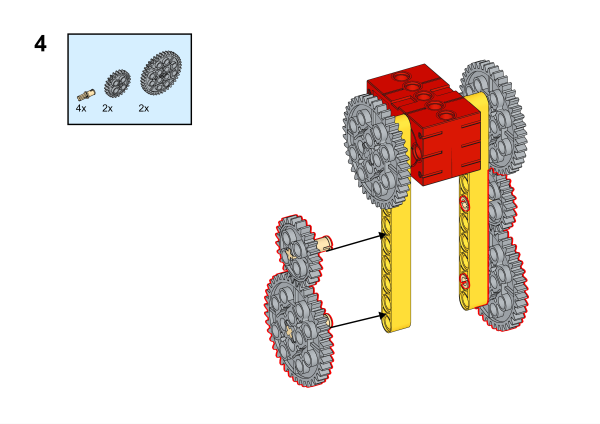

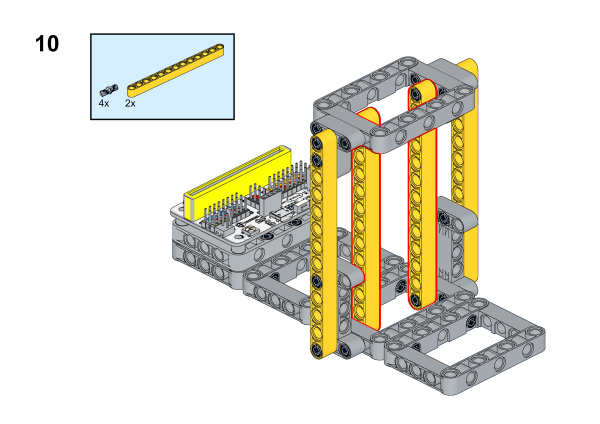

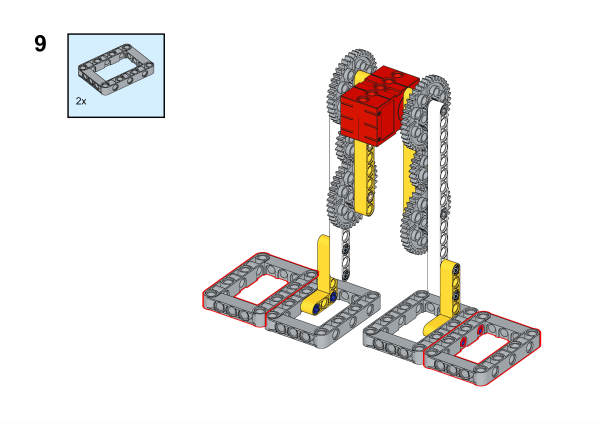

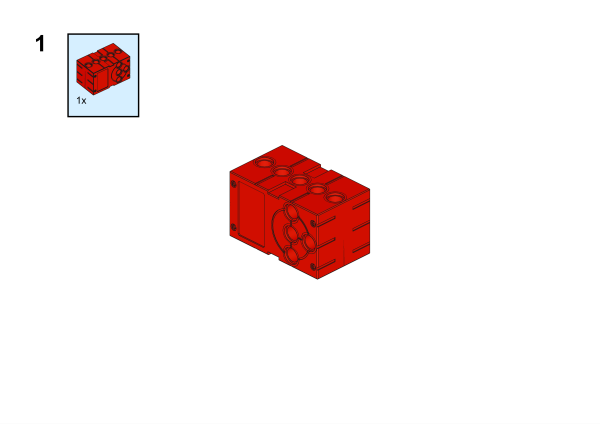

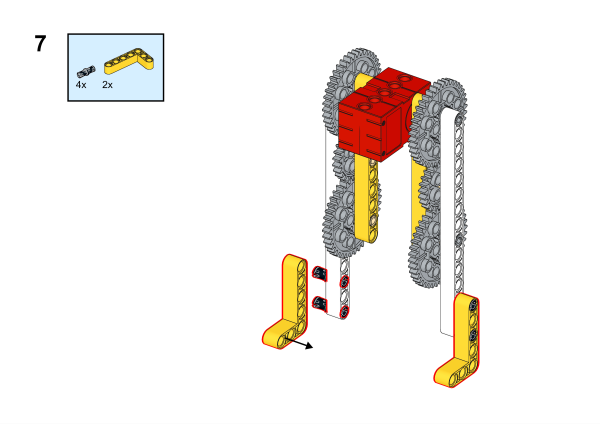

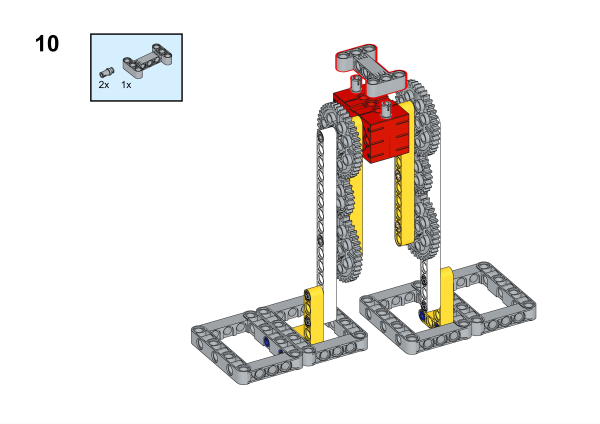

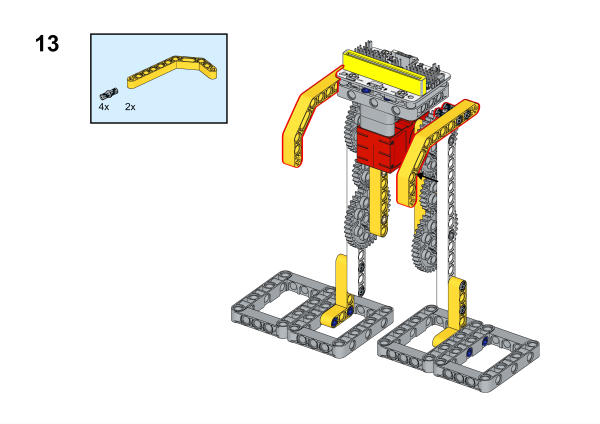

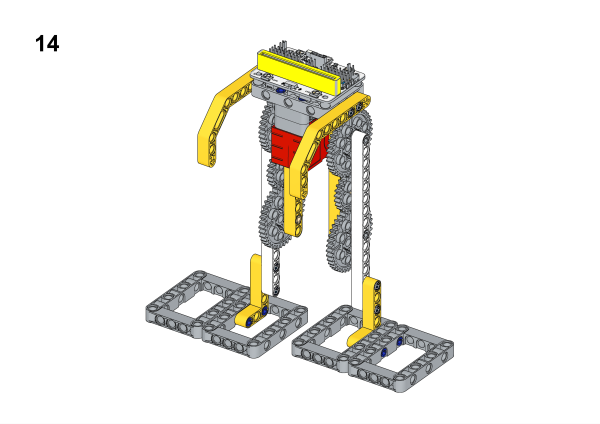

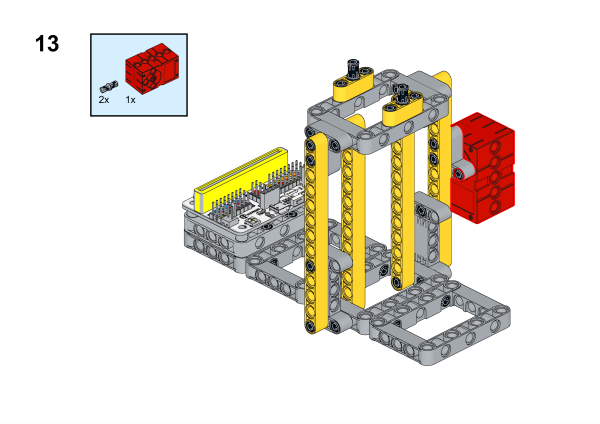

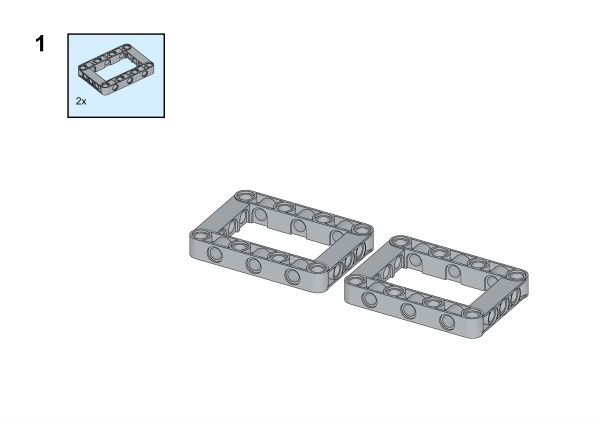

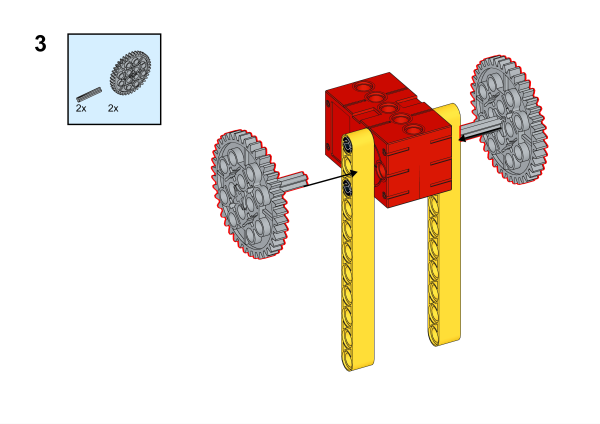

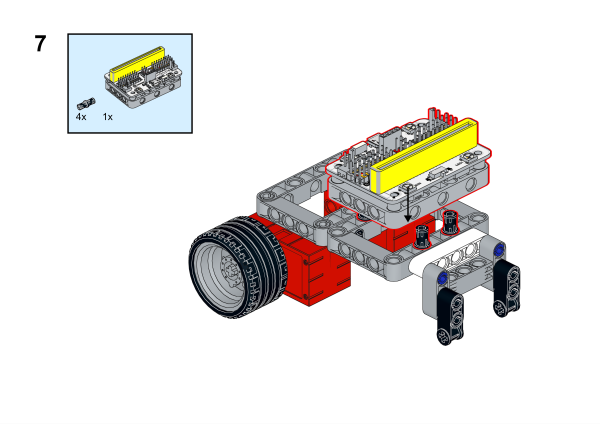

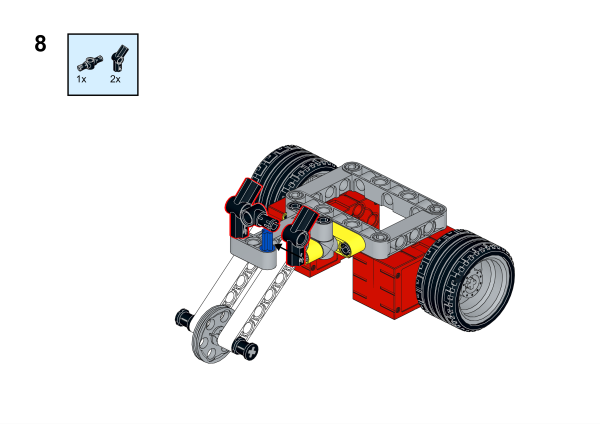

6.3. 組裝步驟








組裝影片連結：https://youtu.be/ODPzpMuwe7I

6.4. 編程平台

Microsoft MakeCode

6.5. 程式

添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。


在對話框中輸入關鍵字：【wukong】並點擊圖案下載。


即可在選單找到下載好的【wukong】擴充程式。


程式



程式結果:

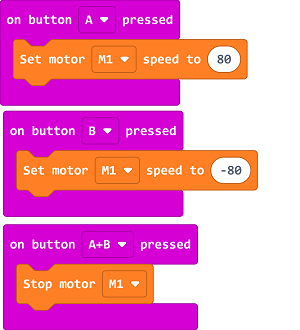

按下A鍵: 大腳怪往前走
按下B鍵: 大腳怪往後走
按下A+B鍵: 大腳怪停止

完成品影片:


---

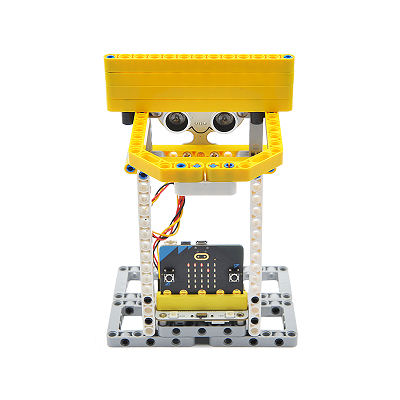

應用07：籃球計數器

7.1. 目的

使用 Wonder Building 套件製作籃球計數器。

7.2. 所需材料

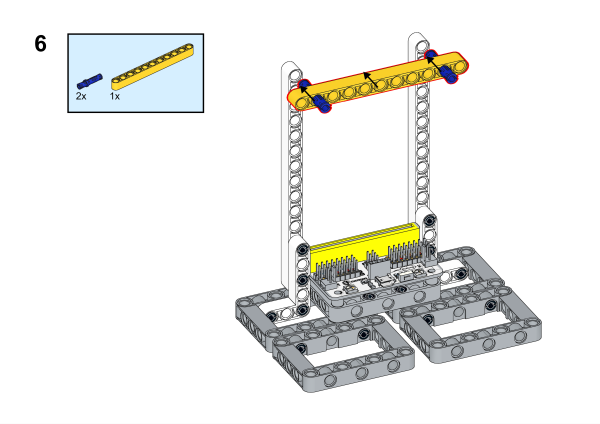

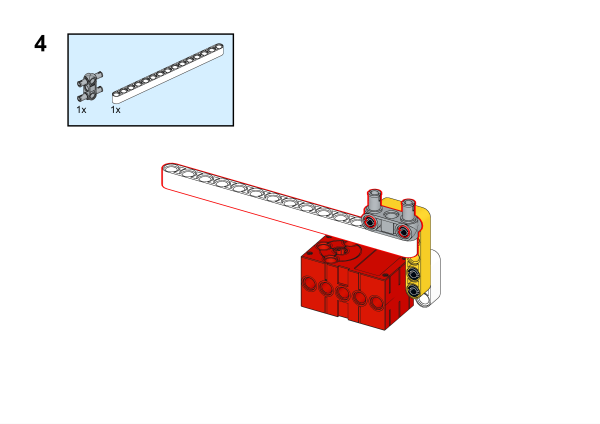

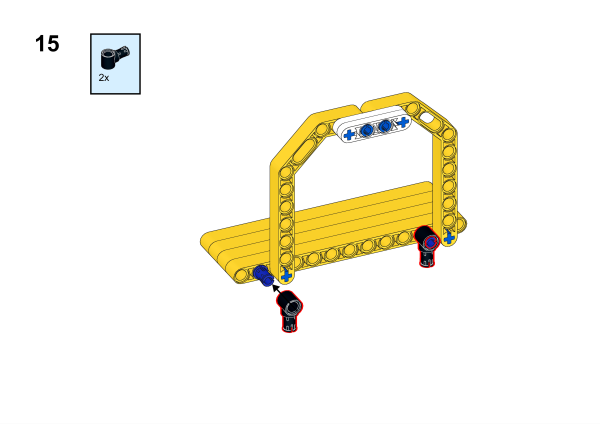

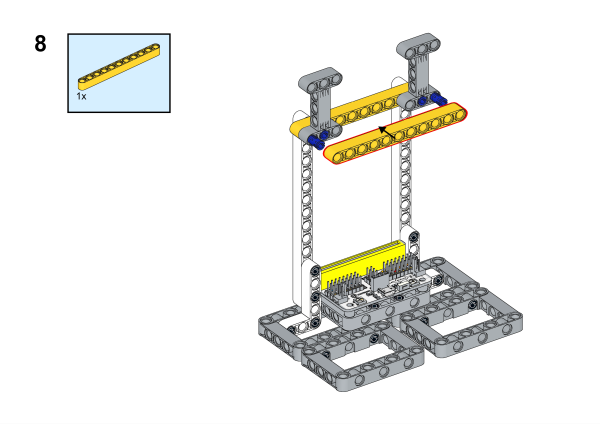

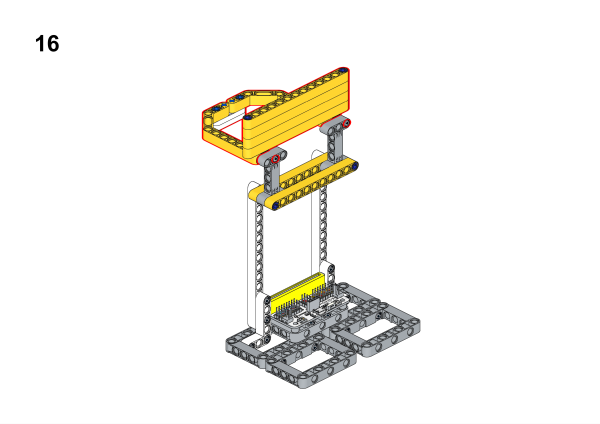

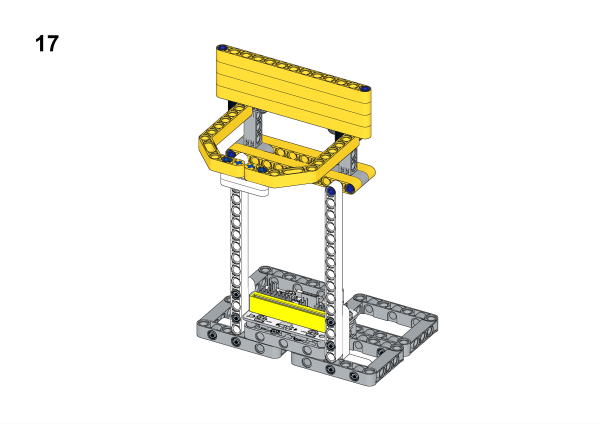

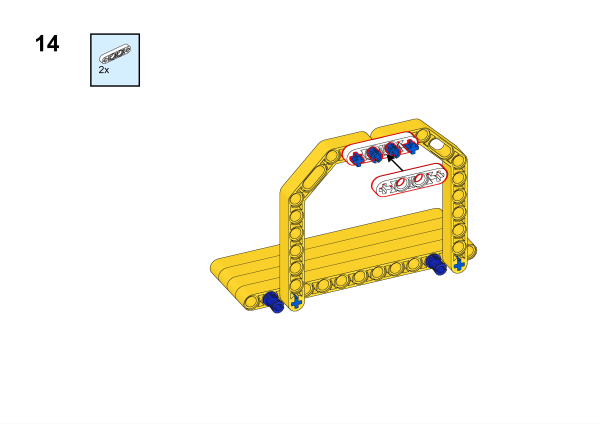

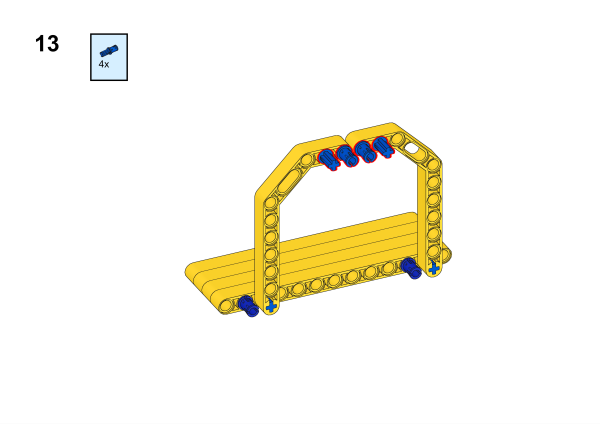

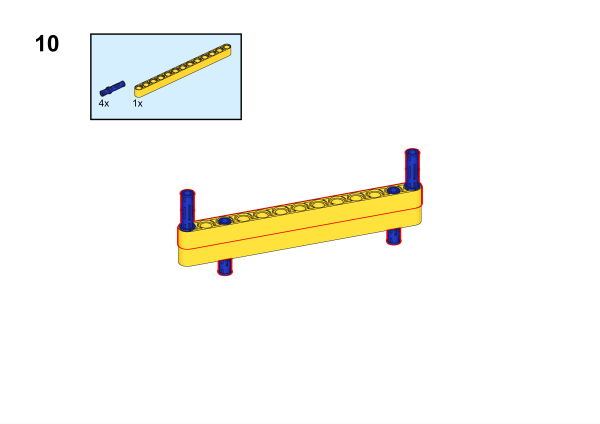

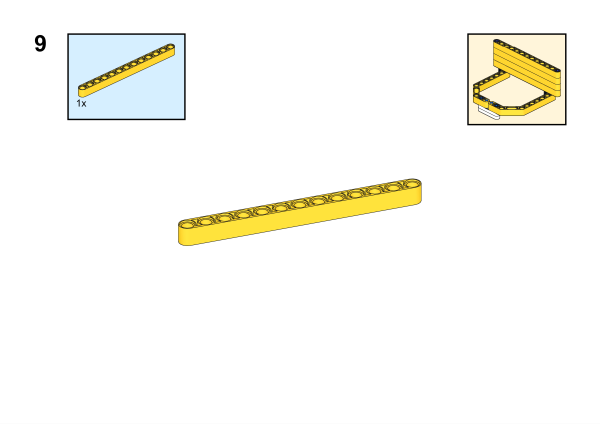

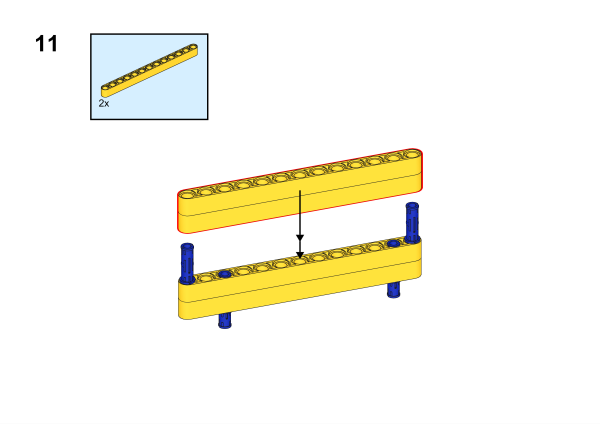

7.3. 組裝步驟











組裝影片連結：https://youtu.be/0P88GP4RQaw

7.4. 編程平台

Microsoft MakeCode

7.5. 程式

添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。


在對話框中輸入關鍵字：【wukong】並點擊圖案下載。


即可在選單找到下載好的【wukong】擴充程式。


接著再以同樣方式到對話框中輸入網址：【https://github.com/elecfreaks/pxt-sonarbit】並點擊圖案下載。


即可在選單找到下載好的【Sonarbit】擴充程式。


程式






程式結果:

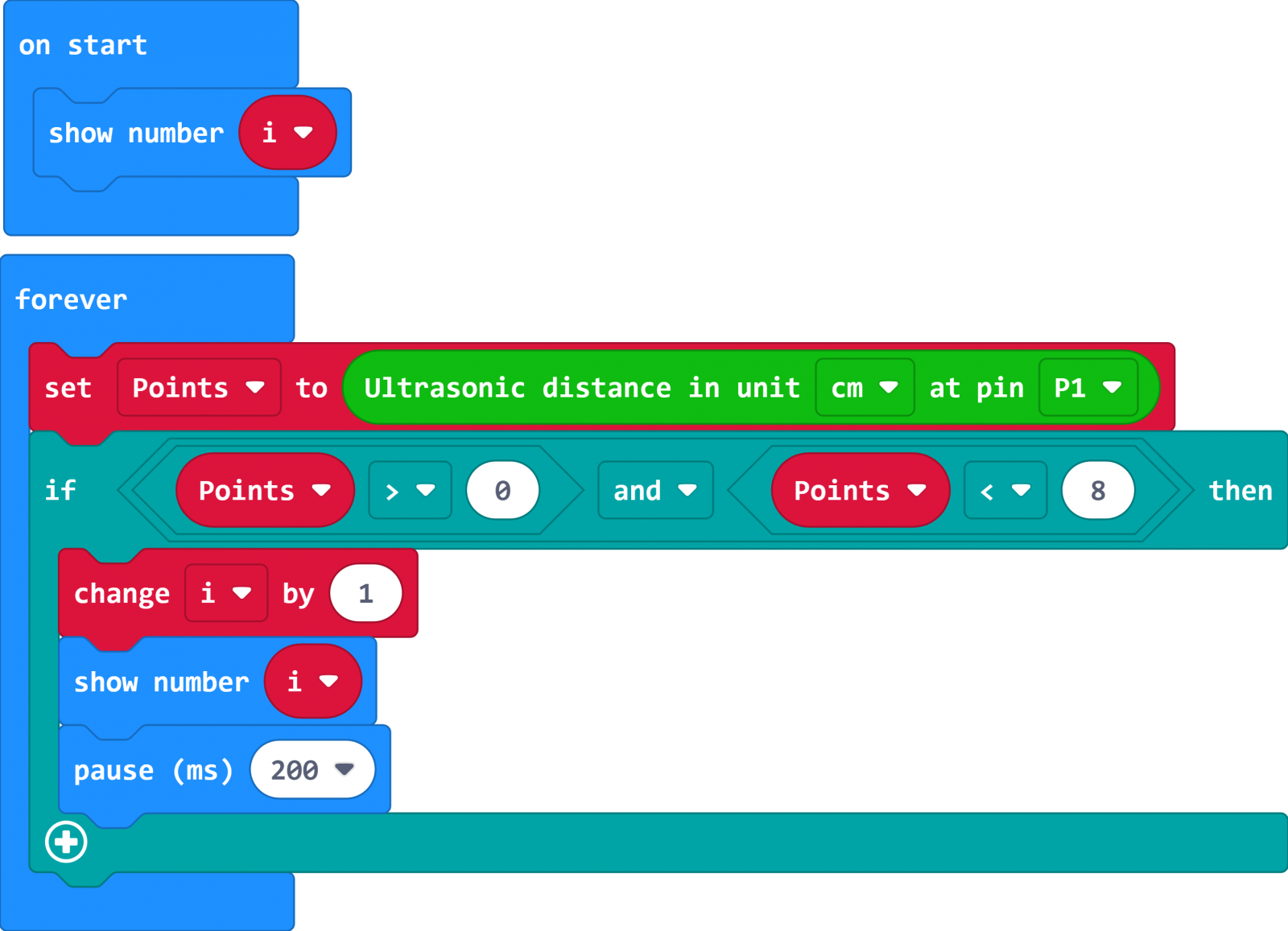

當超聲波傳感器檢測到球穿過籃筐時，將對其進行計數，並將數值顯示在 micro:bit 上。
（本案例中的超聲波計數的原理需根據籃筐的實際構造進行測試，藉由超聲波傳感器檢測具有固定距離值的籃筐，透過判斷固定距離值，得分加一，從而達到計數的目的)。
（超聲波傳感器計數可能有誤差，偵測不到小球的是正常情況)。


完成品影片:

---

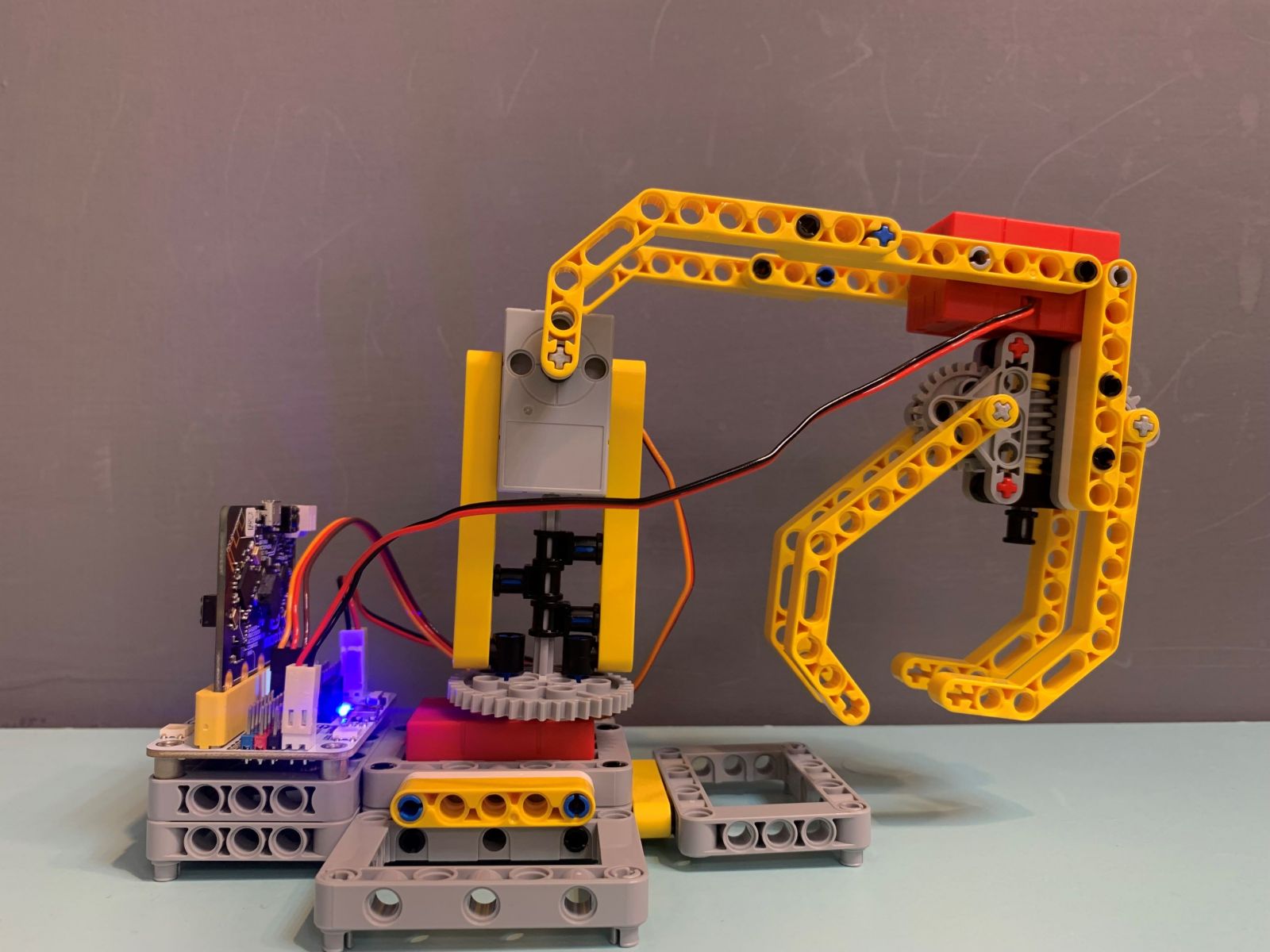

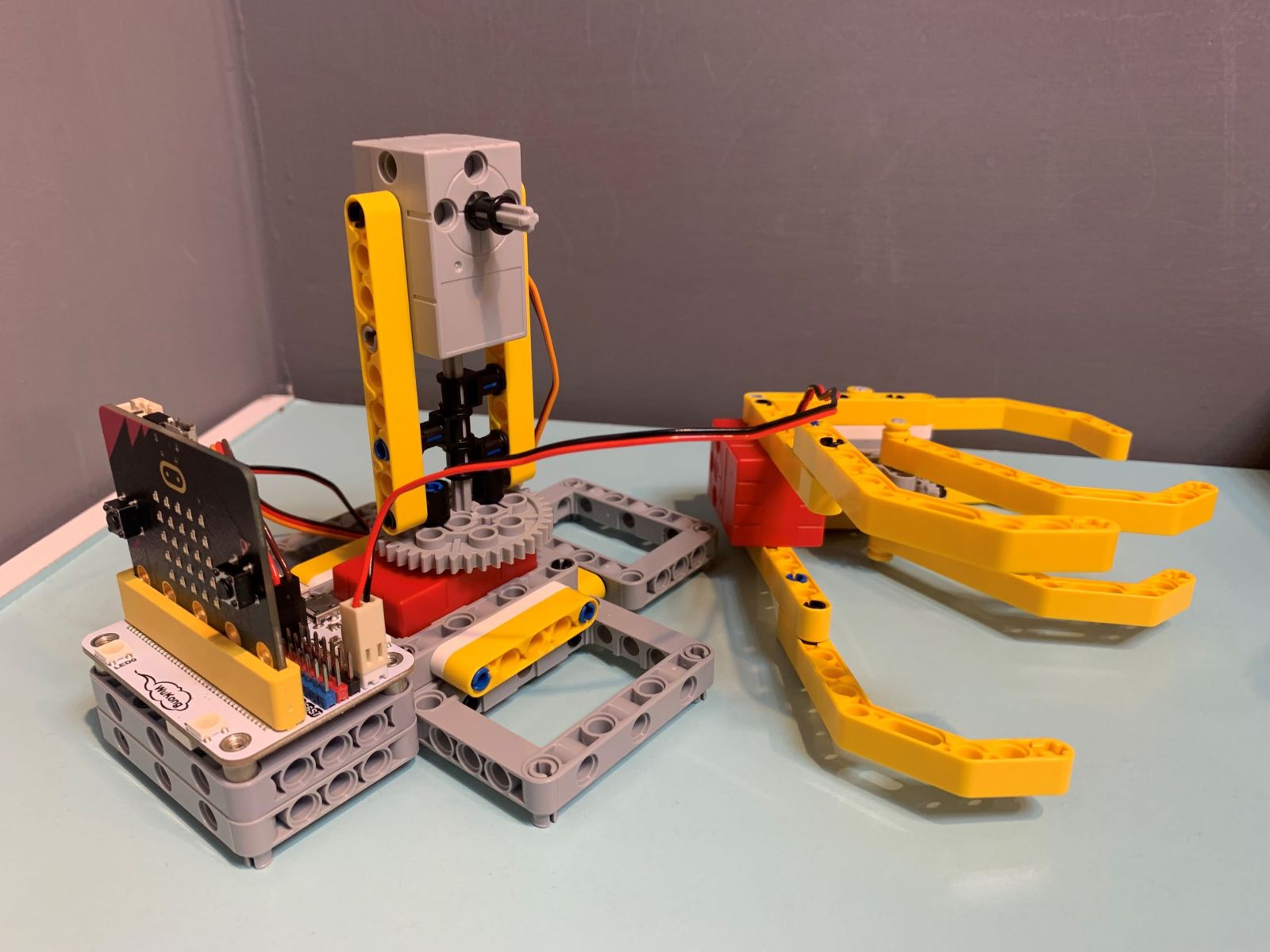

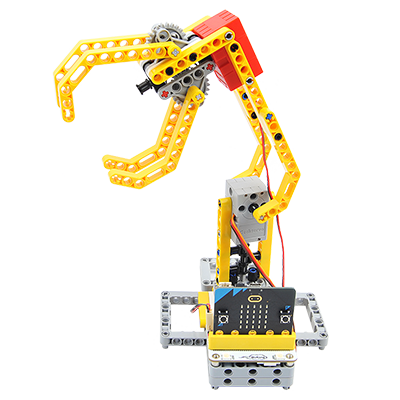

應用08：機械手臂

8.1. 目的

使用 Wonder Building 套件製作機械手臂。

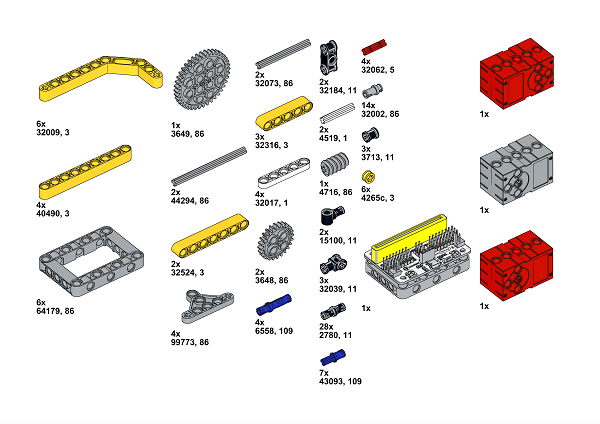

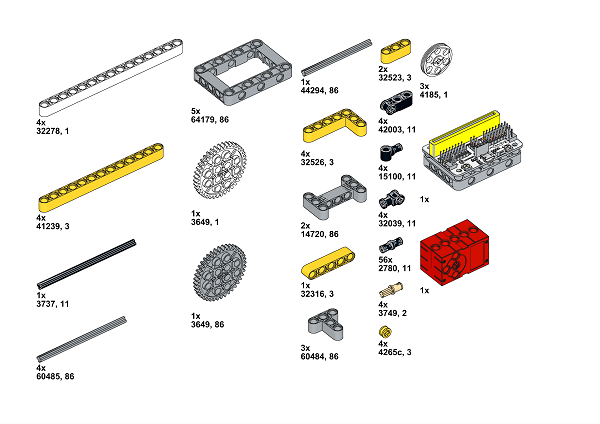

8.2. 所需材料

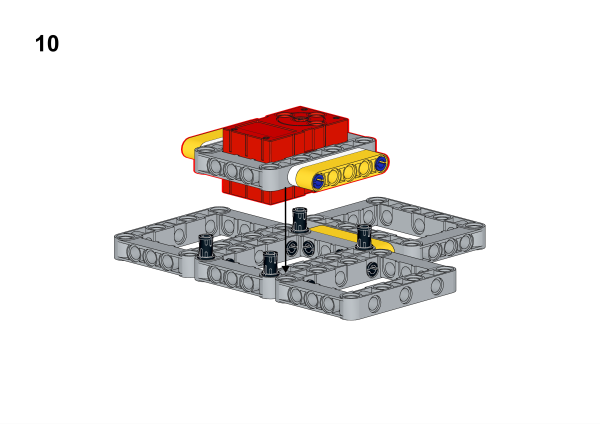

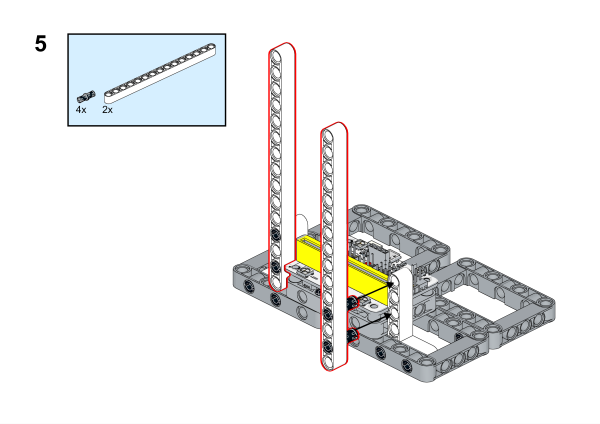

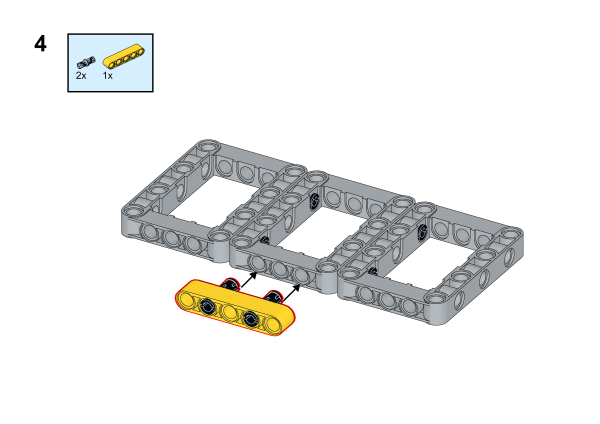

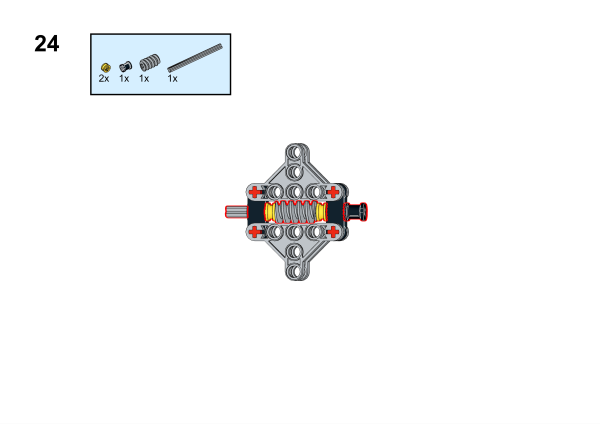

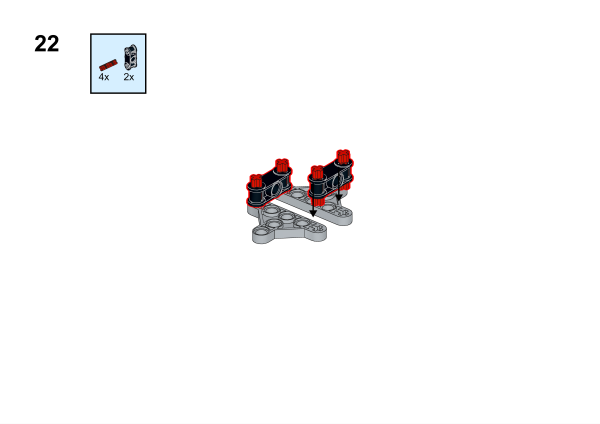

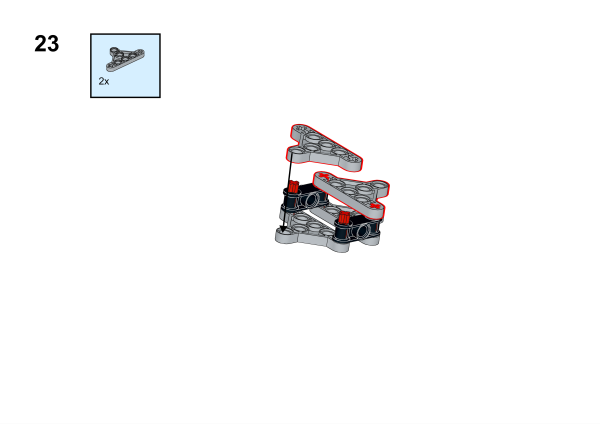

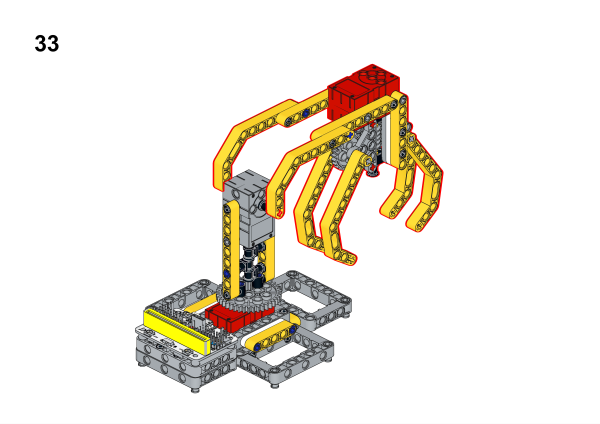

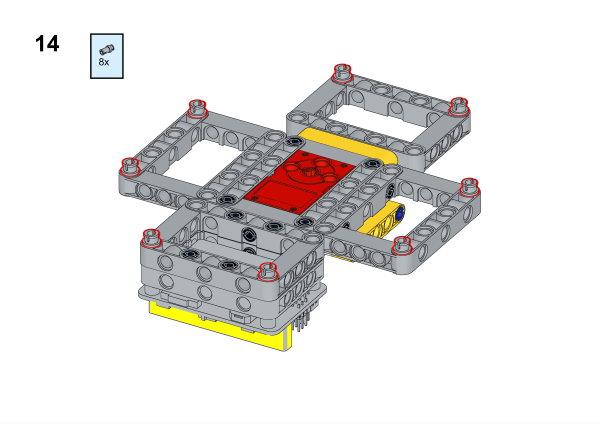

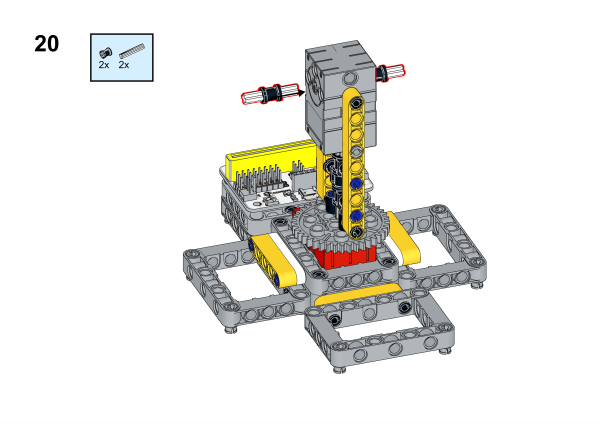

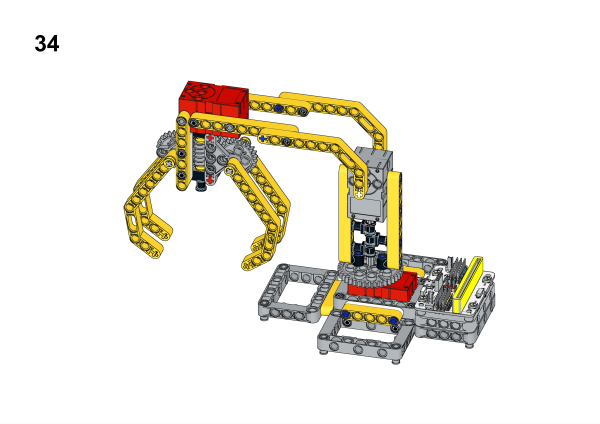

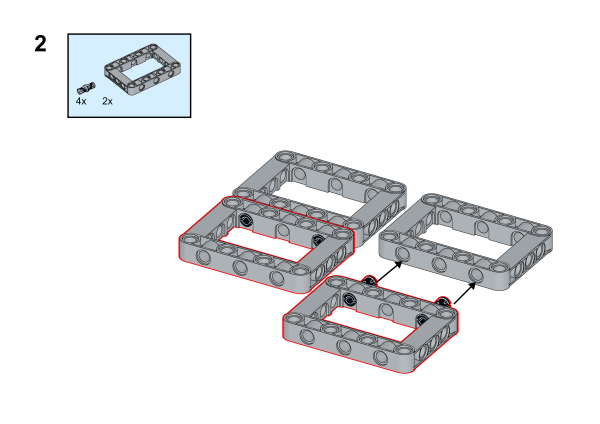

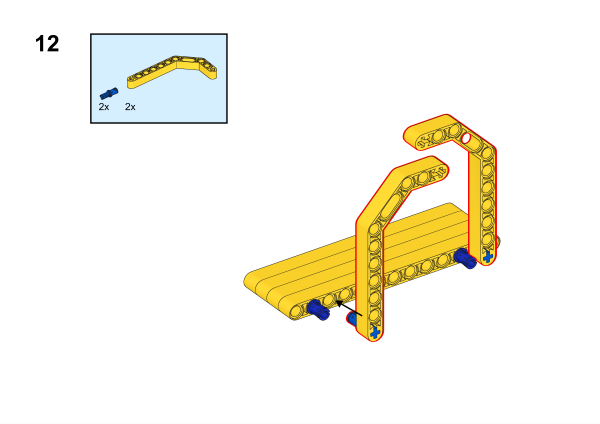

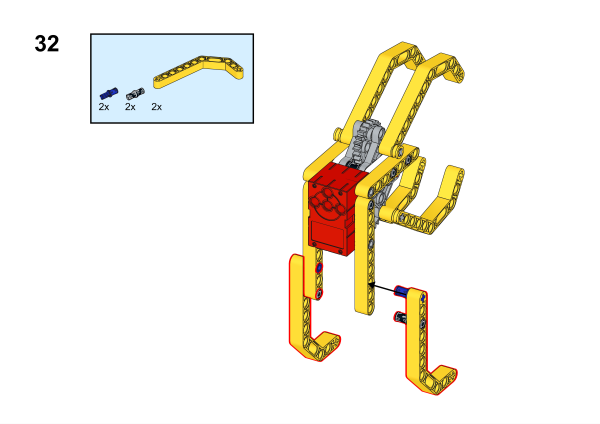

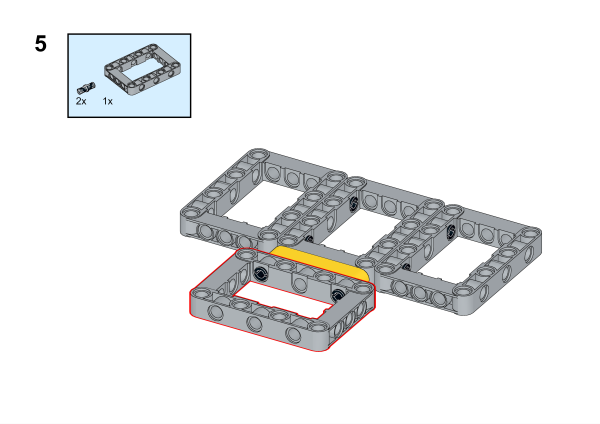

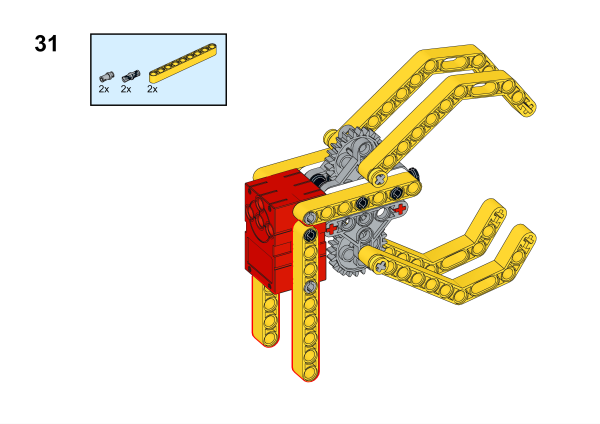

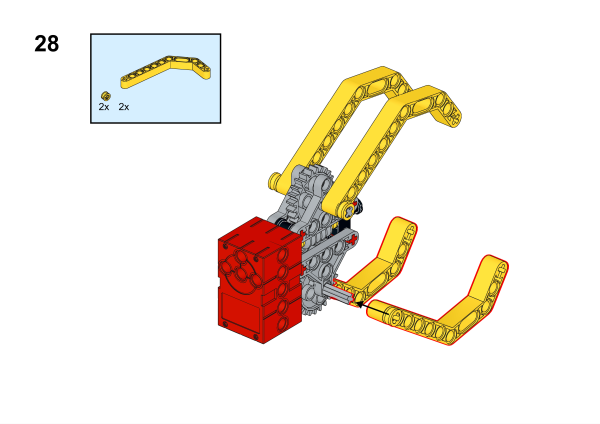

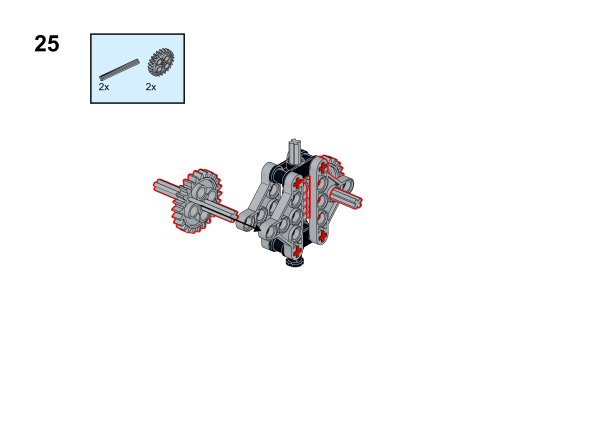

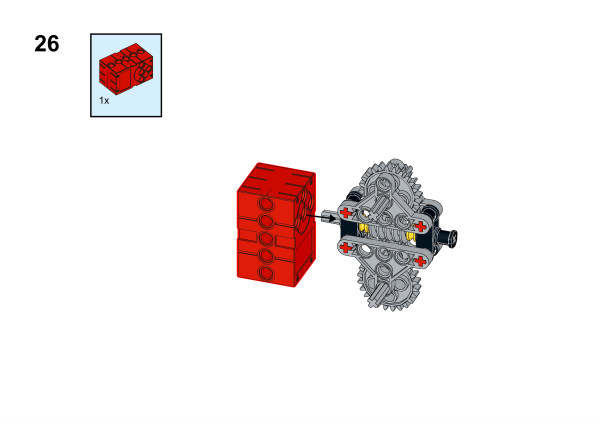

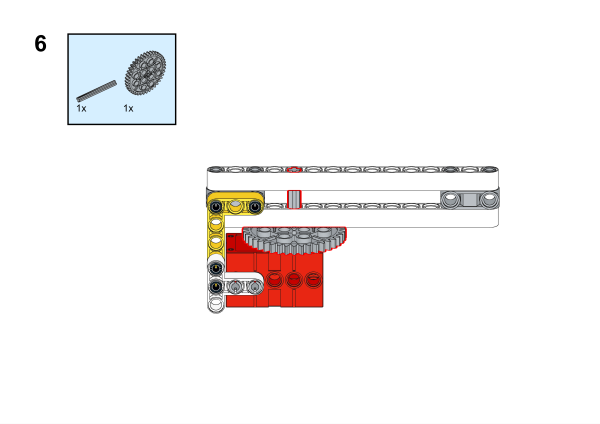

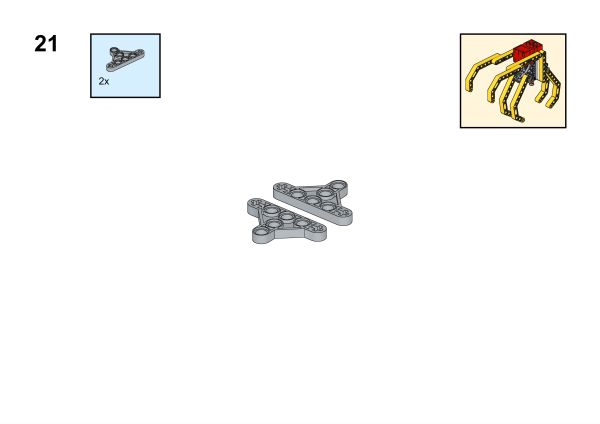

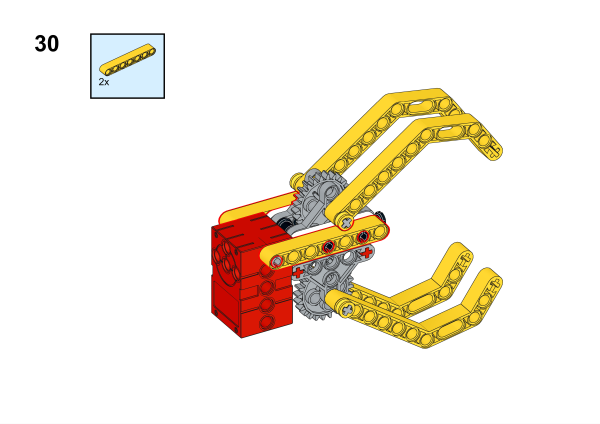

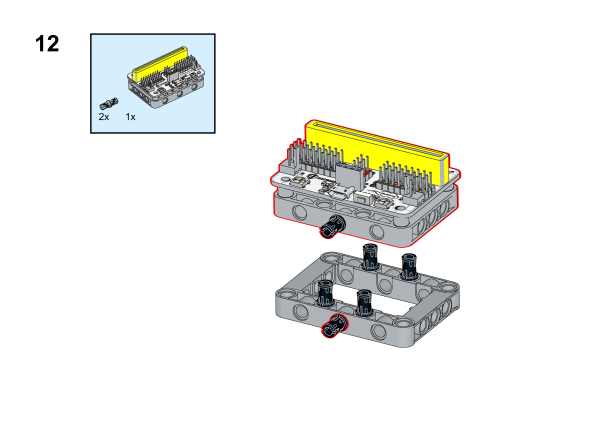

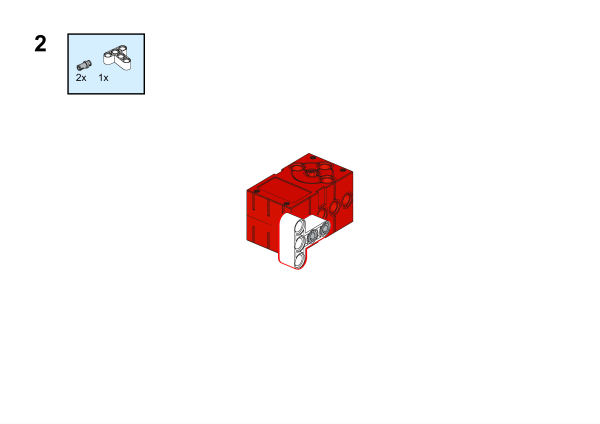

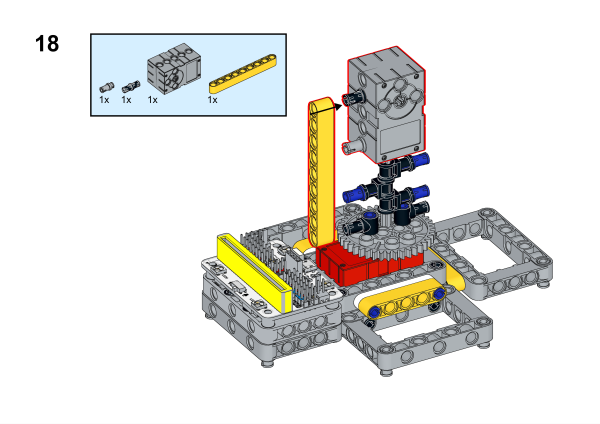

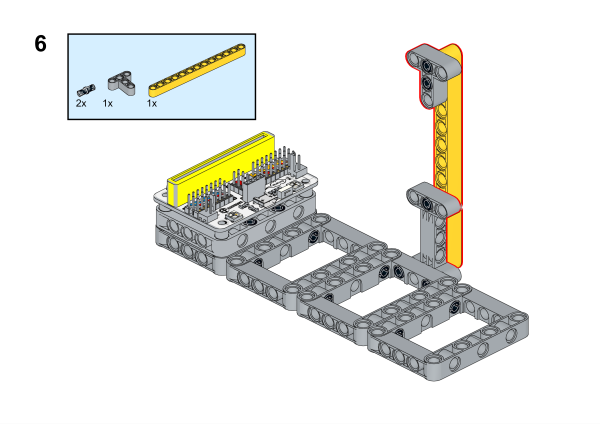

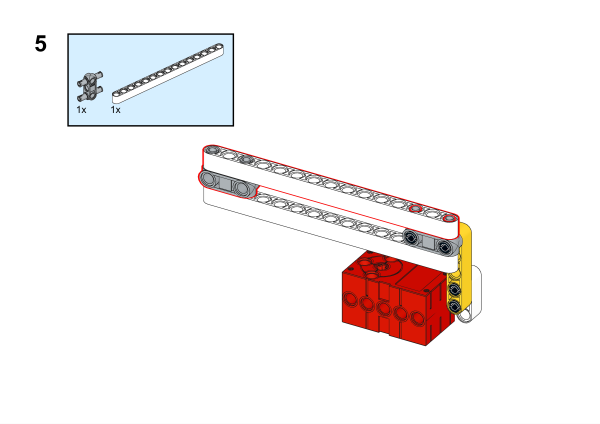

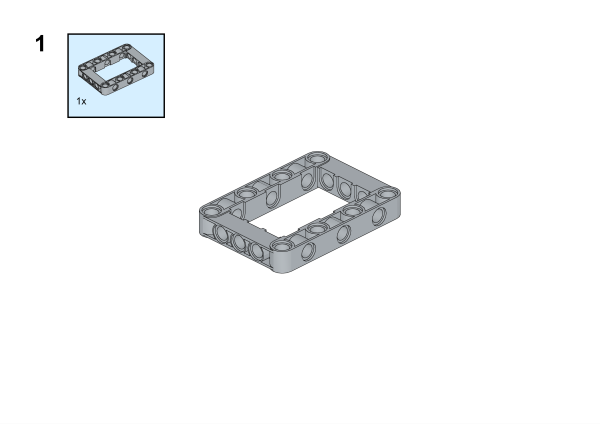

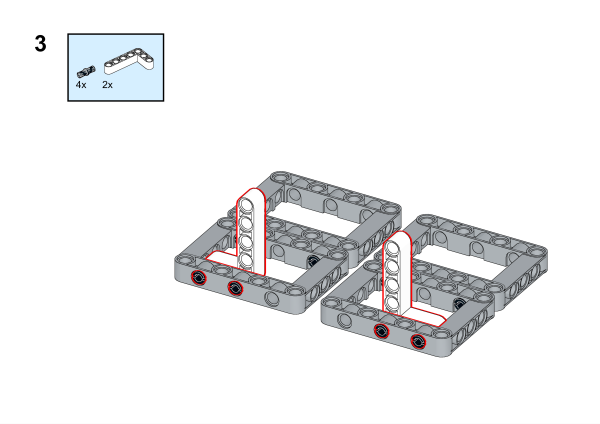

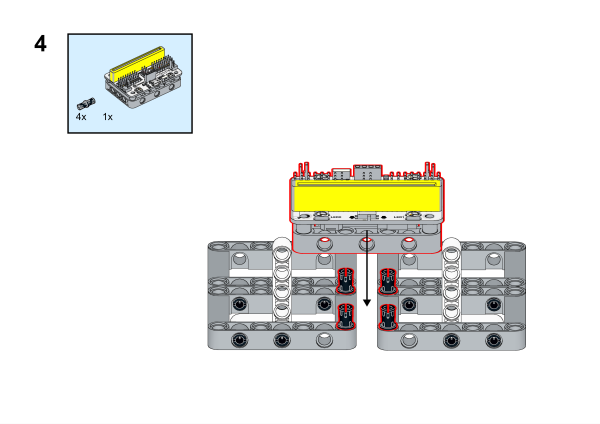

8.3. 組裝步驟 (※步驟2~步驟6為黑色積木)

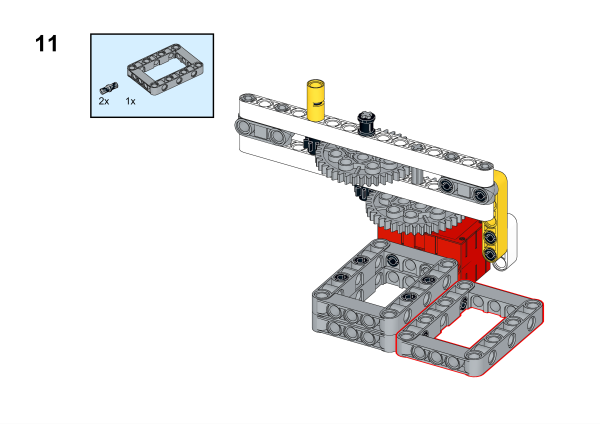

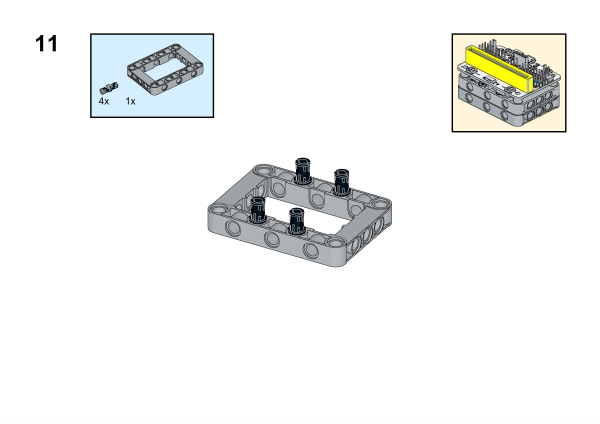

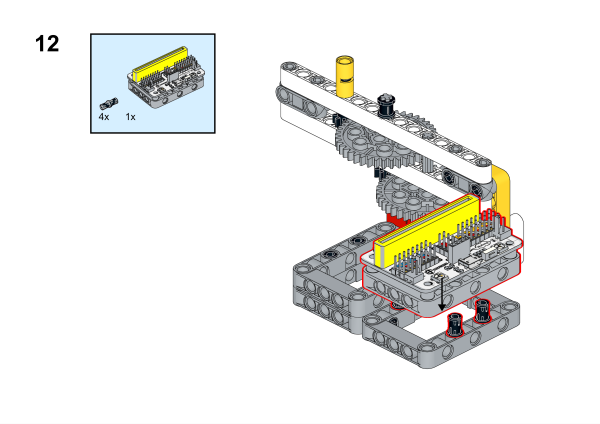

※步驟11~步驟12為黑色積木。













組裝影片連結：https://youtu.be/IRJKXAfJf9M

8.4. 編程平台

Microsoft MakeCode

8.5. 程式

添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。


在對話框中輸入關鍵字：【wukong】並點擊圖案下載。


即可在選單找到下載好的【wukong】擴充程式。


接著再以同樣方式到對話框中輸入關鍵字：【joystickbit】並點擊圖案下載。


即可在選單找到下載好的【joystickbit】擴充程式。


程式

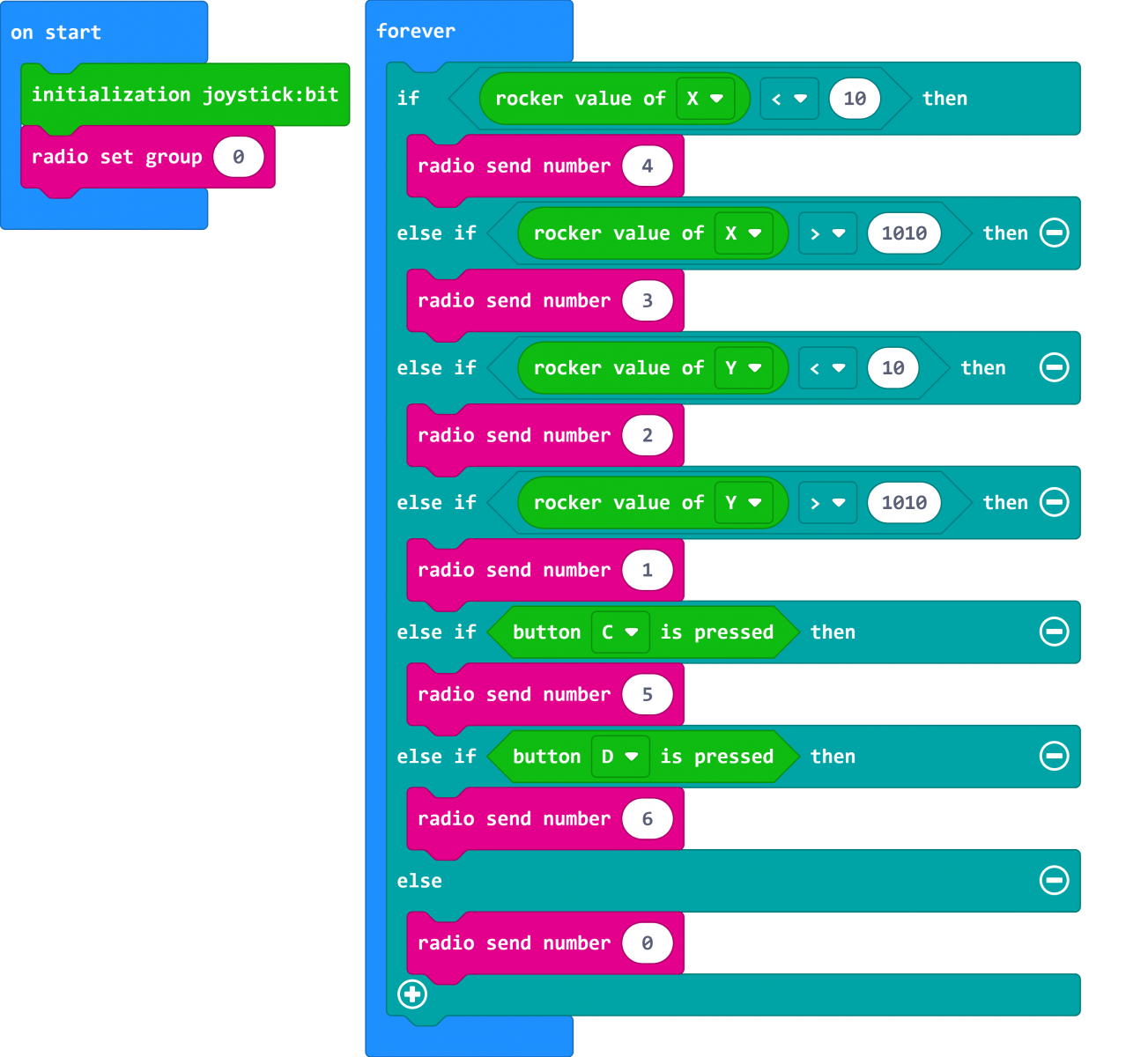

【手把】

在 on start(當啟動時執行) 積木中，置入 initialization joystick:bit 以初始化 joystick:bit。

接著設定 micro:bit 廣播的群組Id(0~255任選)，不同micro:bit需在相同群組才能接收或發送廣播。就像廣播、對講機的概念，需要在同個頻率、群組才能收發訊息。此案例使用群組0來設定。

在 forever(重複執行) 積木中，利用 Logic 積木中的 if(如果) 來判斷x和y的數值。x軸數值是透過擴充積木 Joystick:bit 中的 rocker value of x(搖桿x軸的值)，而y軸也是一樣的方式。依據x和y的數值大小，我們以 Radio 積木中的 radio send number 發送訊號給機械手臂的micro:bit，執行相對應的命令。例如：當x的數值小過某一角度時，傳送數字4給機械手臂micro:bit；當x的數值大過某一個角度時，傳送數字3給機械手臂micro:bit。

*請注意：Joystick:bit 其x軸和y軸的範圍是0~1023，x軸的數值為：左邊大、右邊小；y軸的數值為：上面大、下面小。

【機器手臂】

在 on start(當啟動時執行) 積木中，設定廣播群組id為0，保持和手把發送端的群組相同。設定變數I(收到的訊號)為99，這裡以沒有重複設定的空訊號來初始化 micro:bit 廣播功能。接著將接在S0腳位的360°伺服馬達設定成角度0。

設定當機械手臂 micro:bit 收到手把發送的訊號時，將收到的訊號設定為變數I。

在 forever(重複執行) 積木中，利用 Logic 積木中的 if(如果) 來判斷 I(收到的訊號) 數值，

如果I=1，當v(手臂上升的角度)小於90°時，設定變數v為v+2 (上升時擺動的幅度，數字越大擺動越大)，可以暫停100毫秒，以讓速度降低。最後設定360°伺服馬達的角度為變數v。

如果I=2，當v(手臂下降的角度)大於0°時，設定變數v為v-2 (下降時擺動的幅度，數字越大擺動越大)，可以暫停100毫秒，以讓速度降低。最後設定360°伺服馬達的角度為變數v。

如果I=3，設定M2馬達的速度為25，機械手臂往左轉.

如果I=4，設定M2馬達的速度為-35，機械手臂往右轉。

如果I=5，設定M1馬達的速度為-80，機械手臂爪子往內縮。

如果I=6，設定M1馬達的速度為80，機械手臂爪子往外擴。

如果I=0，停止所有馬達的運作。







硬體測試補充說明：

操作「手臂上、下擺動」的方法

1.如下圖，先將爪子的結構取下來，接著開啟電源，將手把的y軸搖桿往下推到底，使Servo伺服馬達轉動到0度(因為前述的程式設計會讓在Servo伺服馬達在開啟電源後，轉動到0度)。




2.調整後請先關閉電源，再將爪子安裝上去。
注意：安裝時可以裝在如下圖般的低位，若安裝在較高的位置，因為前述的程式設計會讓在Servo伺服馬達在開啟電源後，轉動到0度，此時爪子就會瞬間往下降低。安裝好後即可開啟電源進行測試!



硬體實測影片：



更多應用請看第二集!!!
