Raspberry Pi Pico _使用MicroPython開發紅綠燈與小夜燈專案

介紹
在上個專案,我們學會了如何將樹莓派 Pico 連接到電腦,並透過Thony IDE 使用 MicroPython 進行編程。

這次我們將嘗試使用Pico控制交通紅綠燈及小夜燈~

所需項目

硬體
  • 已焊接排針的樹莓派 Pico
  • 可對樹莓派 Pico 編寫 Thonny IDE 程式碼的電腦或樹梅派
  • micro USB 傳輸線
  • 麵包版 x 1 , 紅黃綠LED燈各1, 50~330v電阻 x 3, 光敏電阻 x 1
  • 用於連接電子元件(選配)的麵包板和 M-M 跳線

軟體

此專案需要安裝:
  • 適用樹莓派 Pico 的 MicroPython 韌體
  • Thonny Python IDE
​交通紅綠燈 : 程式目標

透過Pico控制三個LED燈,實作現實在路口的紅綠燈

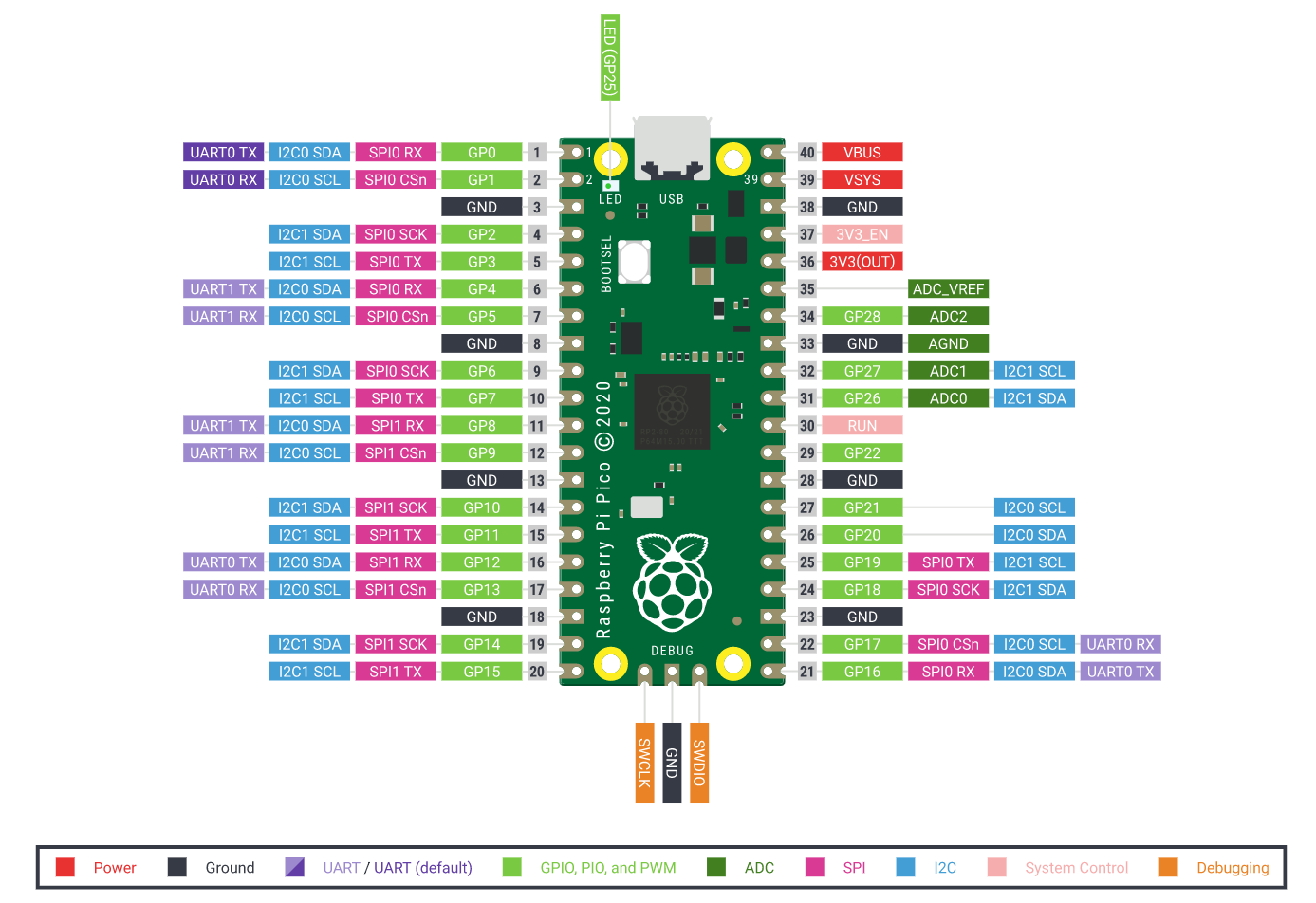

Pico腳位圖

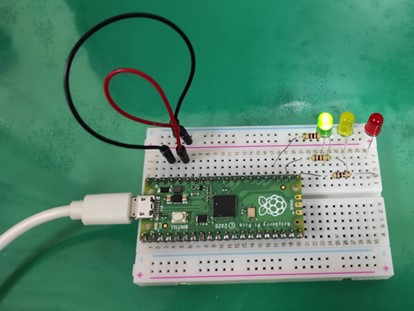

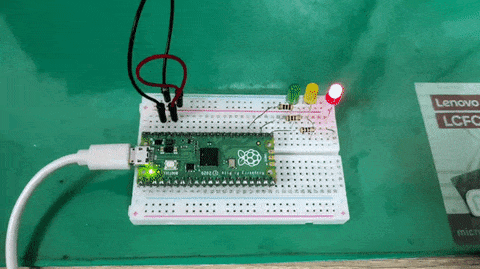

​線路參考

首先先把Pico的第38腳位(GND)及第36腳位分別接到麵包版的負極與正極,
再使用三個電阻其中一頭個別連接16, 17, 18腳位,把另一頭接到美觀的位置,再把LED接上

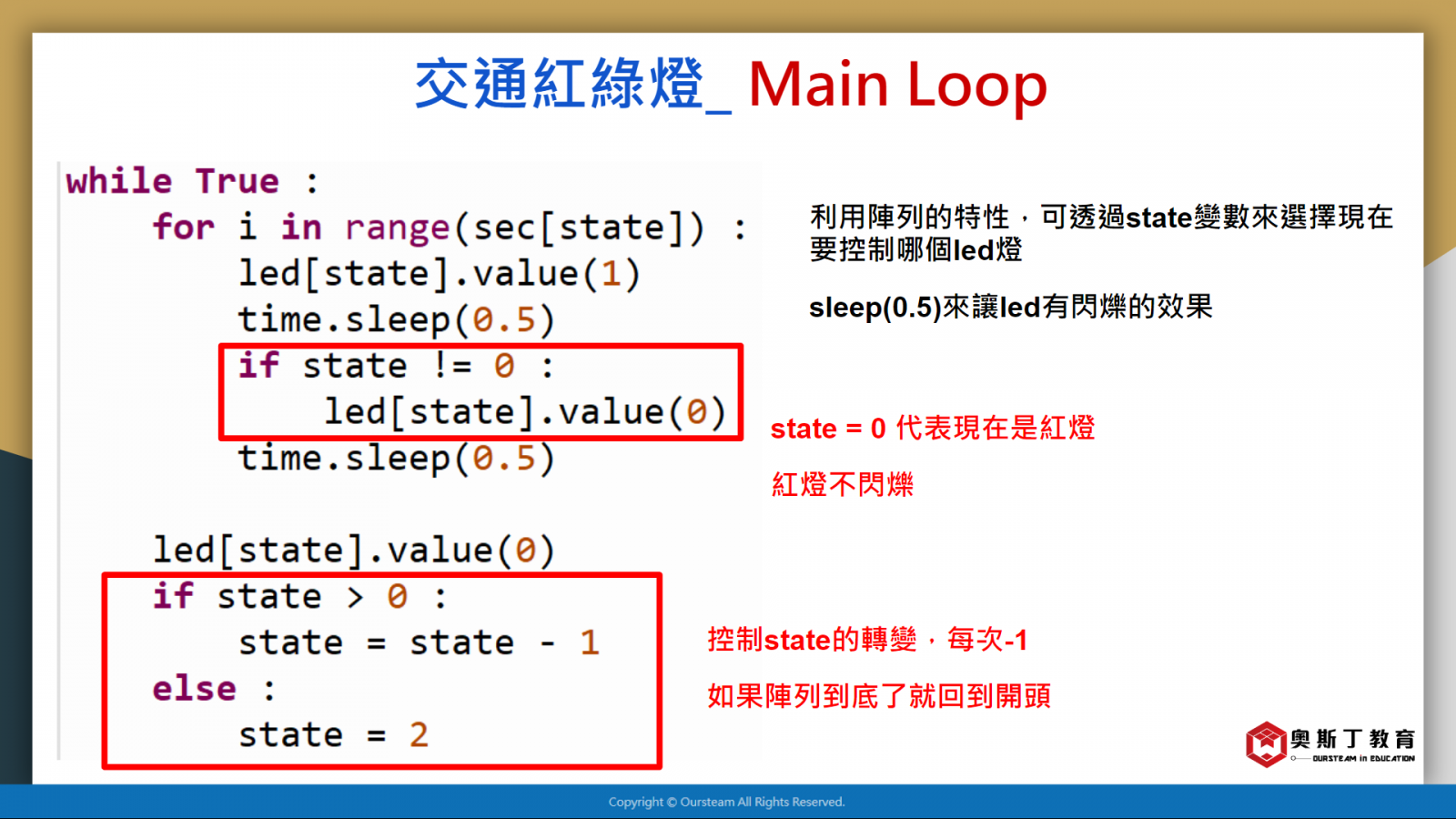

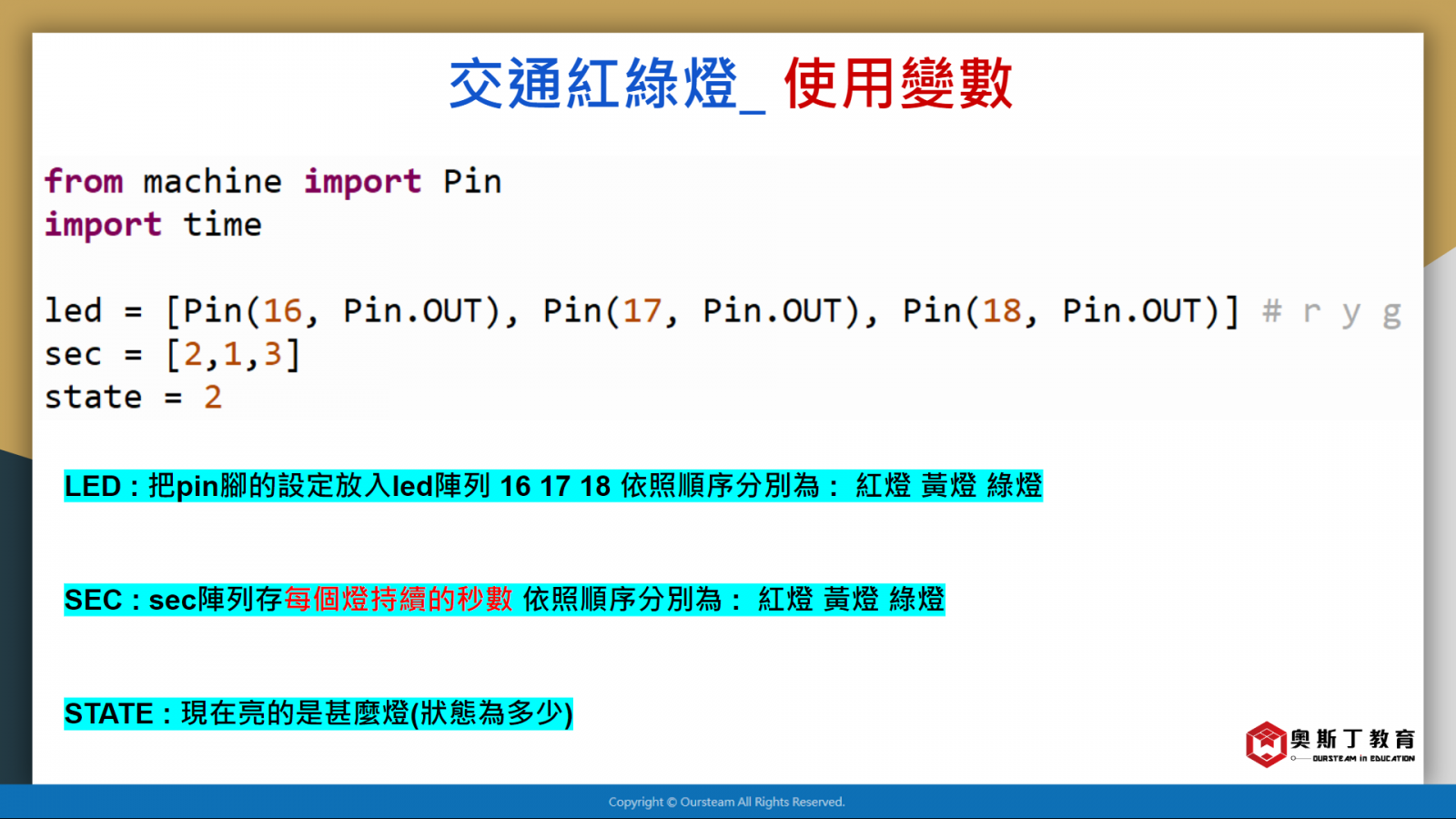

​Let 's Coding




完整程式碼請點我

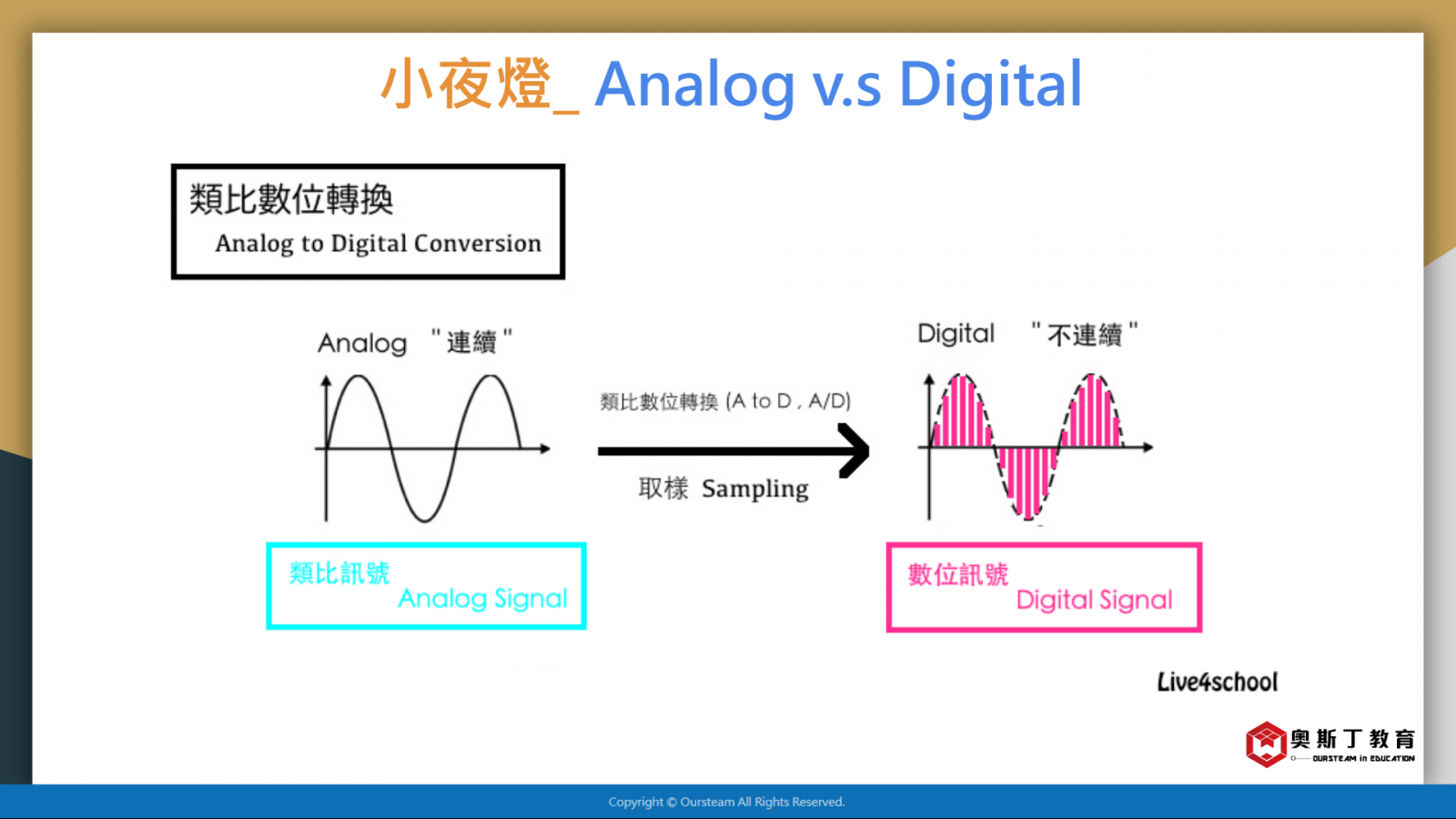

小夜燈 : 程式目標

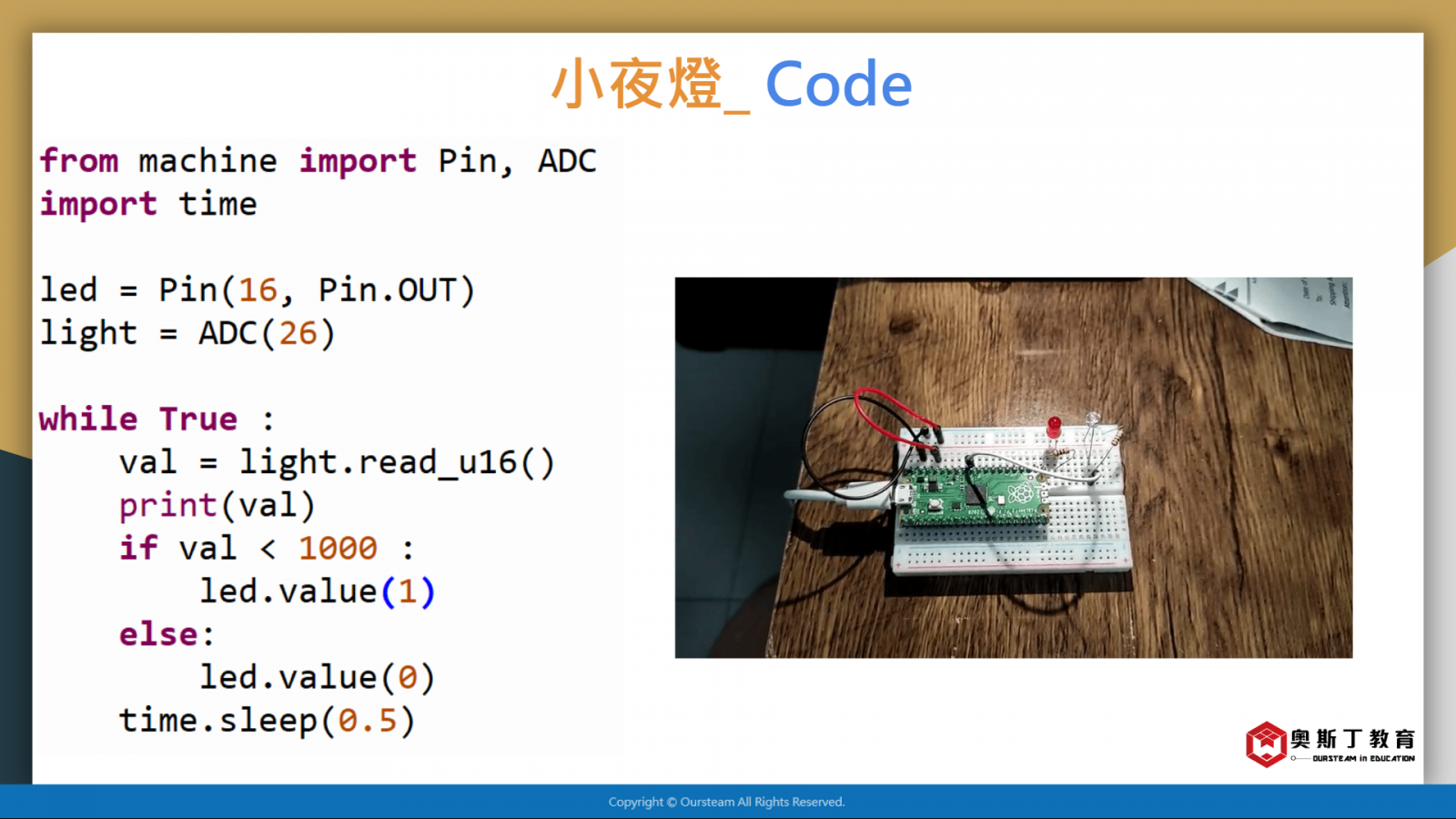

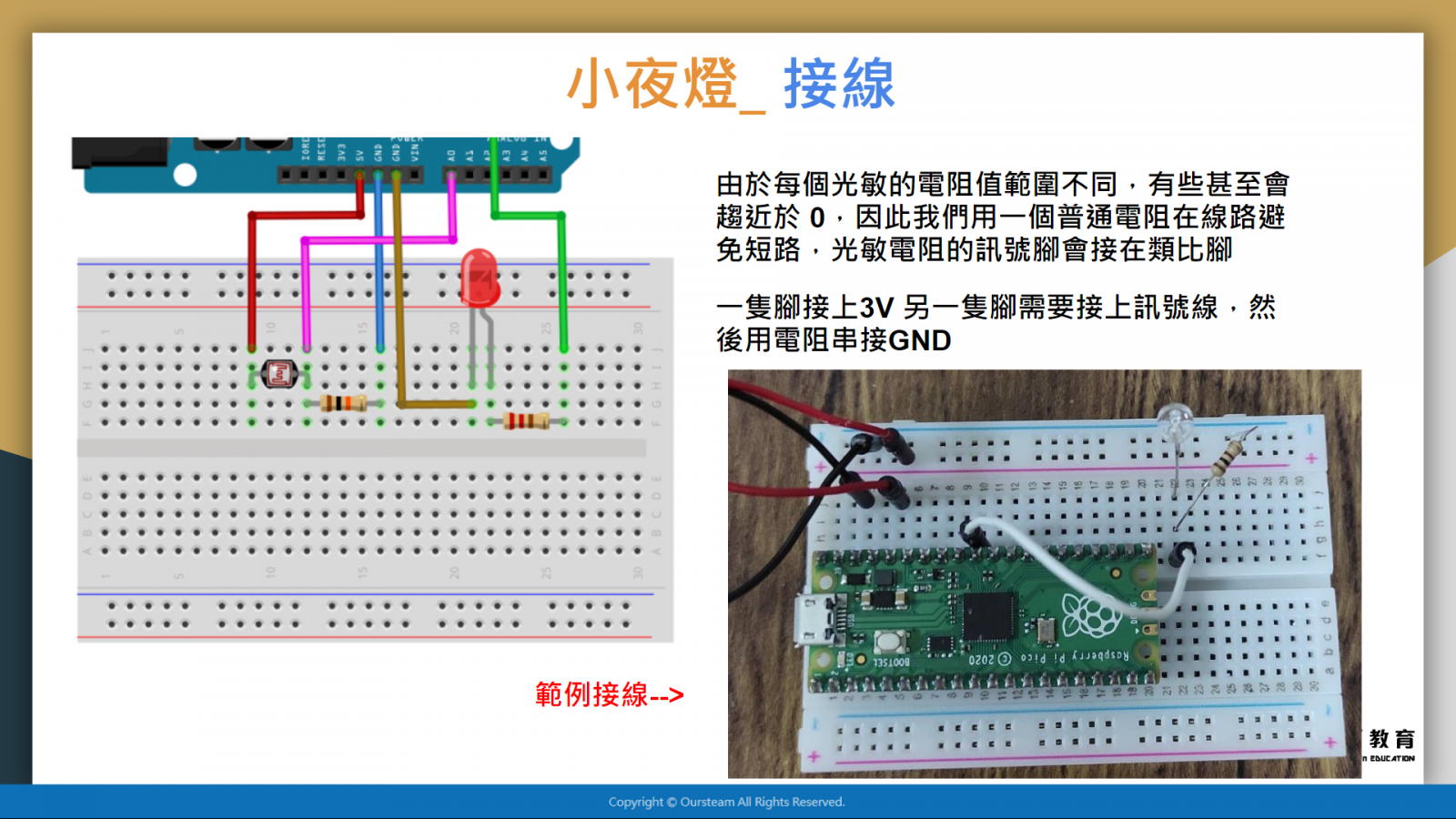

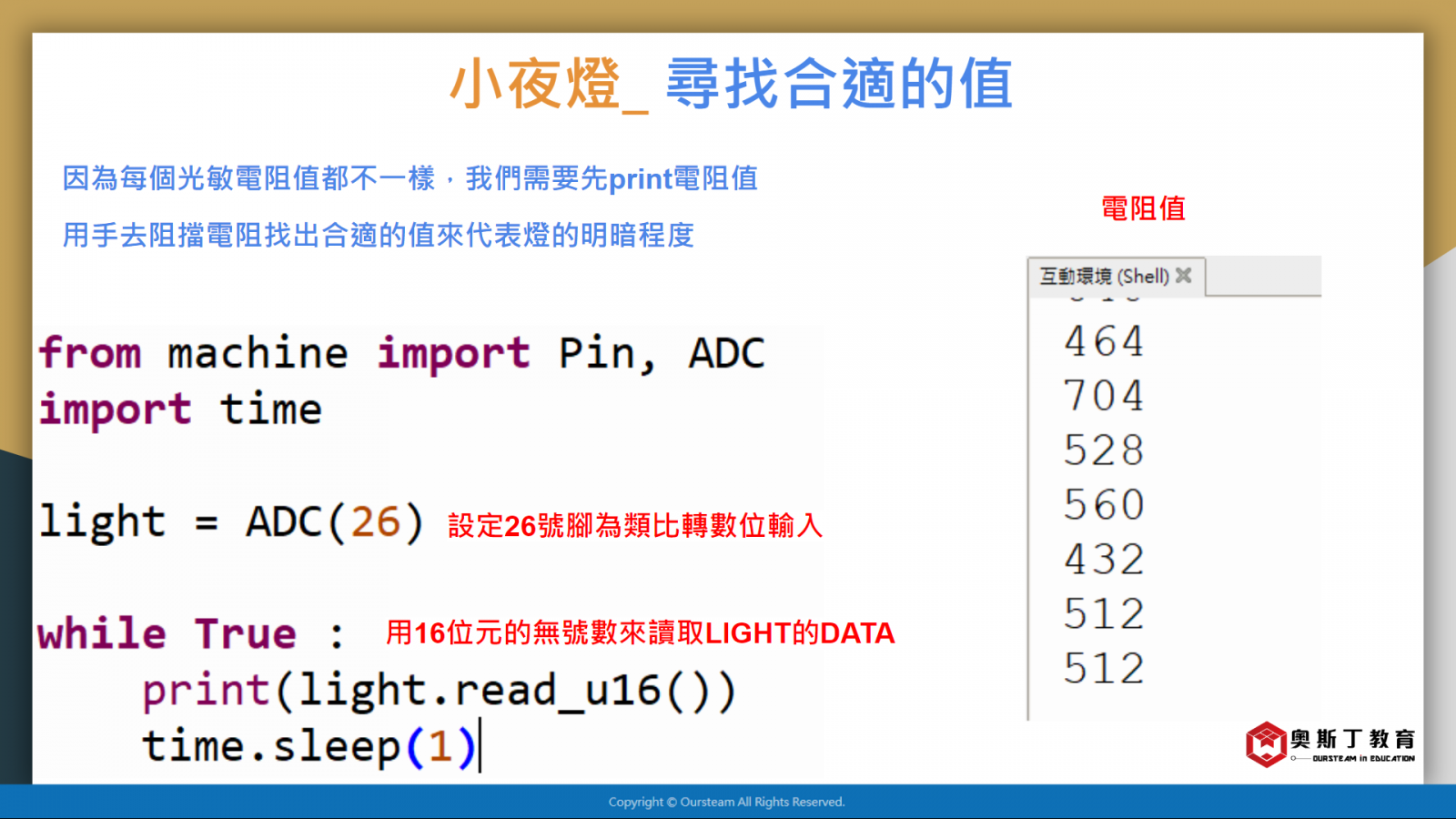

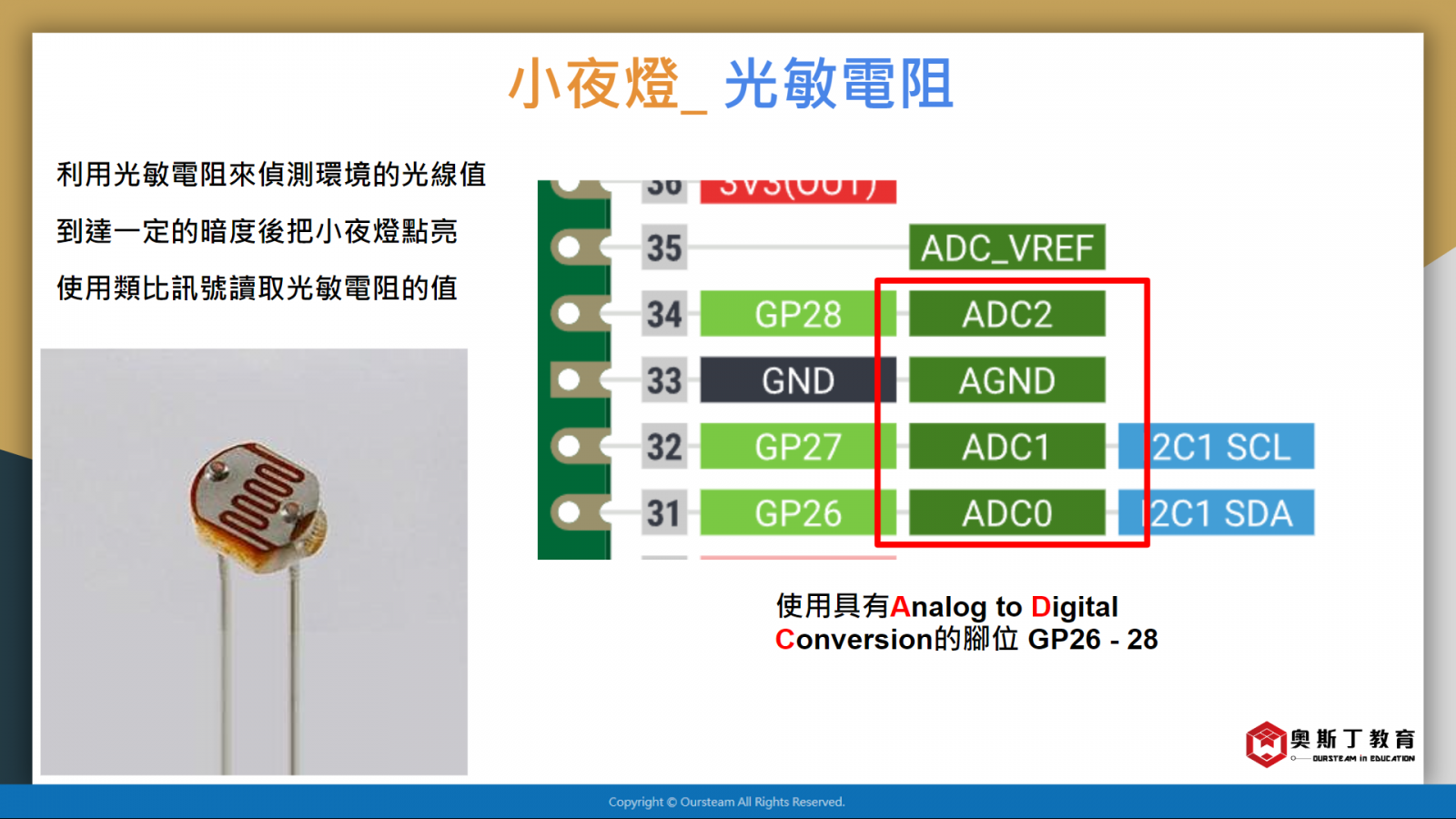

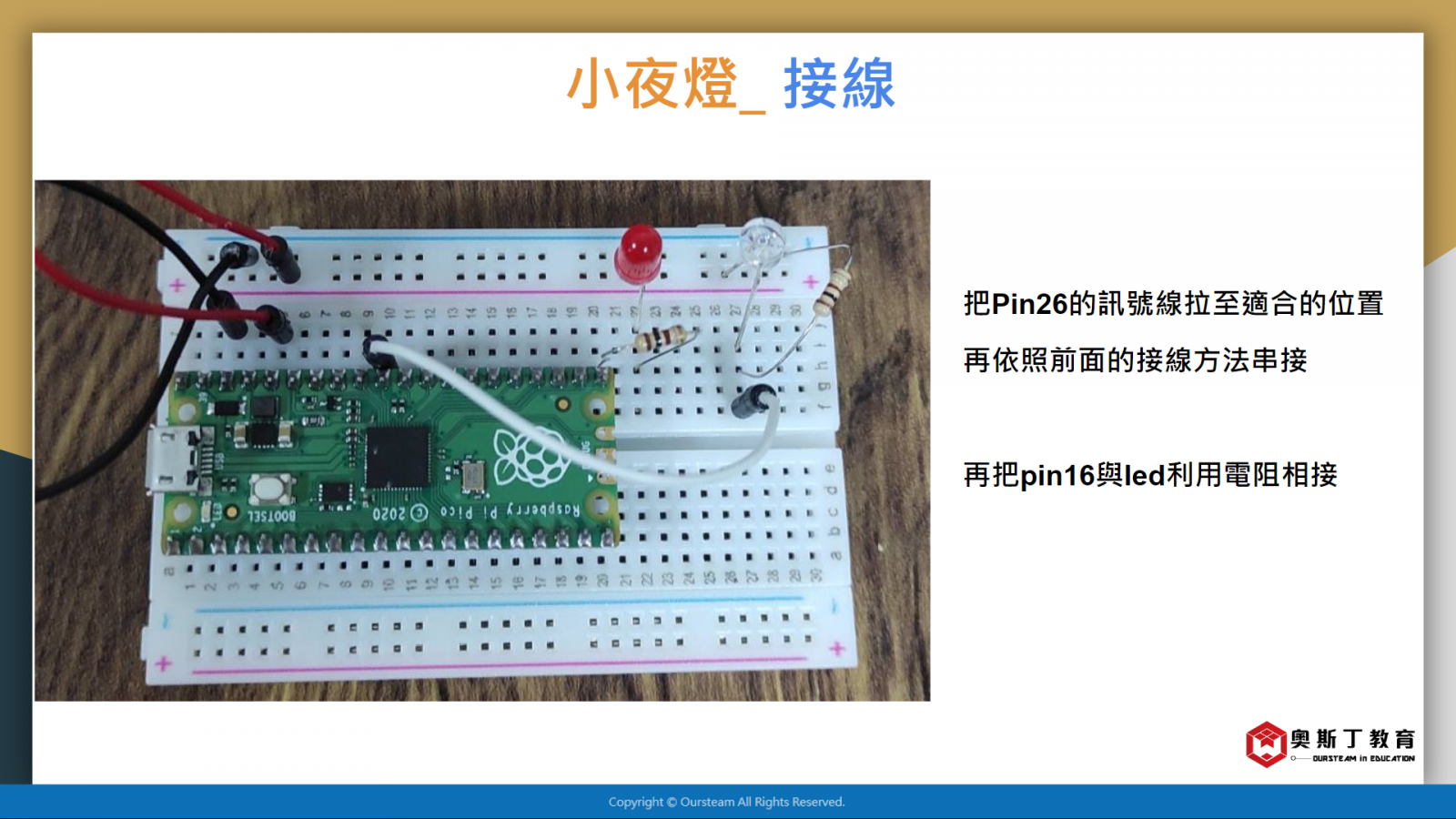

當光敏電阻感測到亮度小於一定值,就開啟LED燈,如果現在的環境很亮就關閉LED燈





完整程式碼請點我
