【OST076】MICRO ROBOT輪系吸管機器人V3-泰奧陽森馬車(不含micro:bitV2主板)

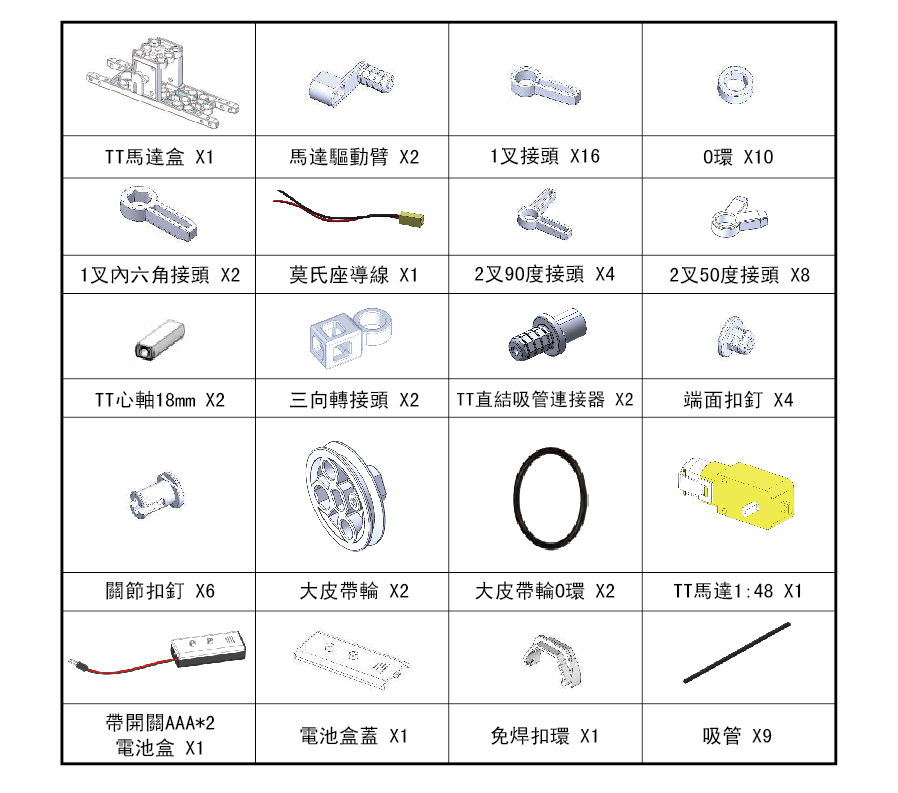

【出貨明細】
TT 馬達盒 x1
馬達傳動臂 x2
1 叉接頭 x16
O 環 x10
內六角 1 叉接頭 x2
莫氏座導線 x1
2 叉 90 度接頭 x4
2 叉 50 度接頭 x8
TT 心軸 18mm x2
三向轉接頭 x2
TT 直結吸管連接器 x2
端面扣釘 x4
關節扣釘 x6
大皮帶輪 x2
大皮帶輪 O 環 x2
TT 馬達 1:48 x1
帶開關 AAA*2 電池盒 x1
電池盒蓋 x1
免焊扣環 x1
黑色吸管 x9

商品編號

OST076

售價

430

數量

庫存：10

加入購物車

產品展示 (不含micro:bit) (僅材料包)

準備材料

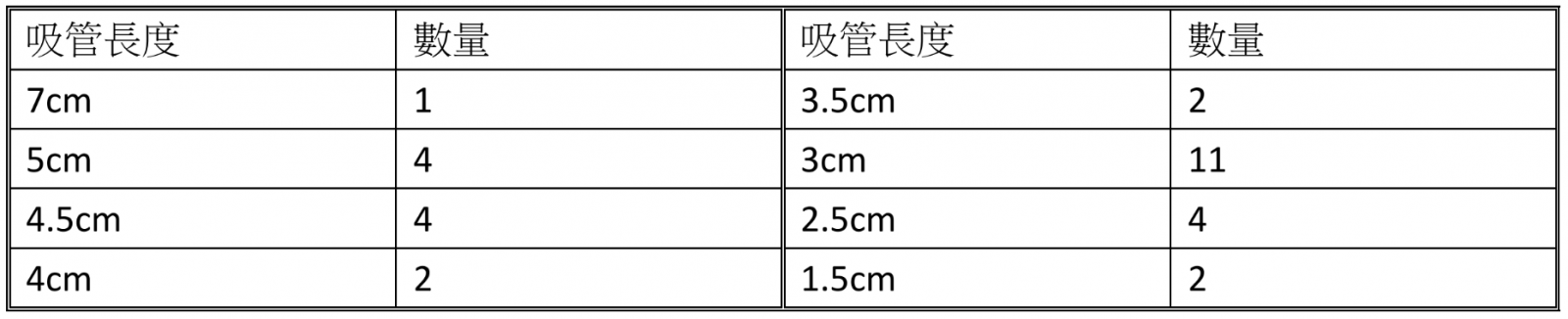

吸管長度

組裝參考步驟

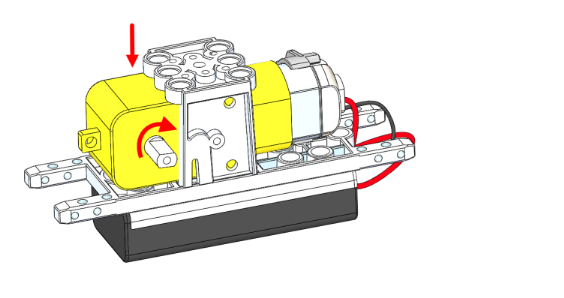

Step.1
A. 電池盒更換上蓋，裝入 AAA*2 電池
B. 免焊扣環連結莫氏座導線與馬達，再接上電池盒
C. 開啟電源開關，確定馬達往前方旋轉
D. 蓋上上蓋。如果轉向相反，將馬達水平翻轉180 度再蓋上上蓋組合即可

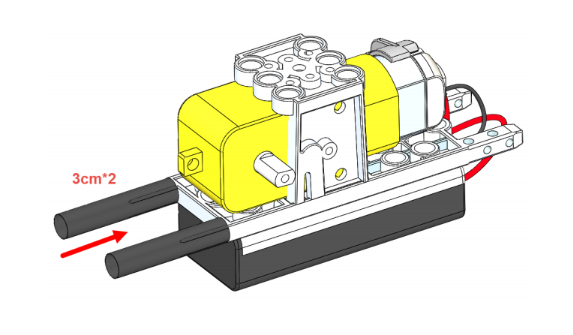

Step.2
組裝 2 支 3cm 吸管

Step.3
組裝 2 只內六角 1 叉接頭

Step.4
組裝 7cm 吸管置中

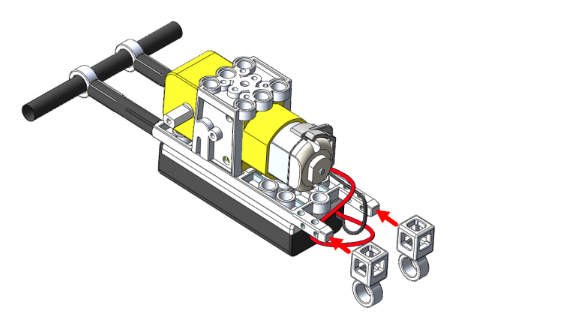

Step.5
組裝 2 只三向轉接頭

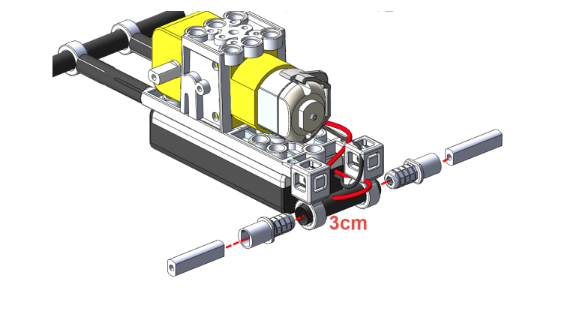

Step.6
組裝後輪軸，2 只 TT 直結吸管接頭，3cm 吸管，與 TT 心軸接合

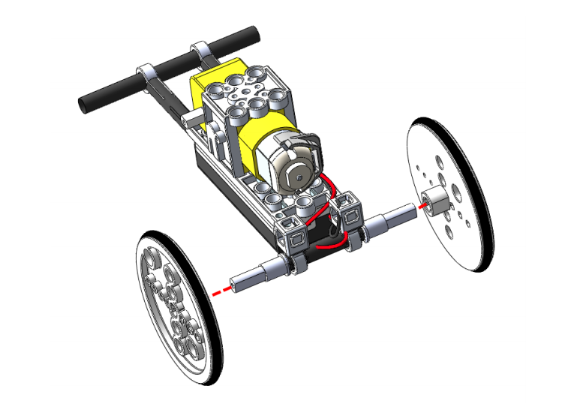

Step.7
組裝 2 只大皮帶輪與 TT 心軸接合

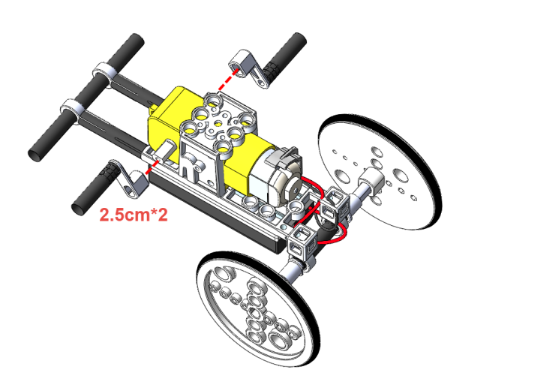

Step.8
組裝 2 只馬達驅動臂連接 2.5cm 吸管，2 側馬達驅動臂要差 180 度

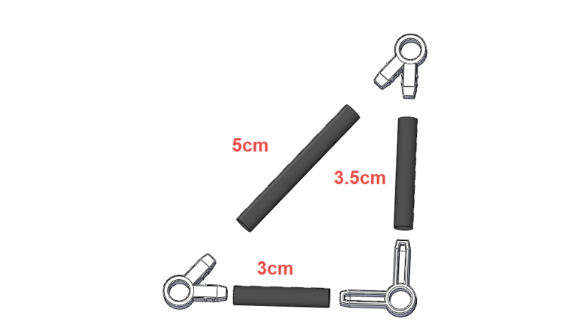

Step.9
組裝泰奧陽森八連桿的上三角形連桿，如圖，使用 2 只 2 叉 50 度接頭與 2 叉 90 度接頭，將 5cm、3.5cm、3cm 吸管結合一起。做 2 組

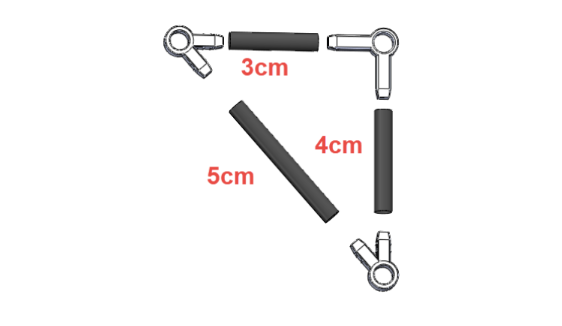

Step.10
組裝泰奧陽森八連桿的下三角形連桿，如圖，使用 2 只 2 叉 50 度接頭與 2 叉 90度接頭，將 5cm、4cm、3cm 吸管結合一起。做 2 組

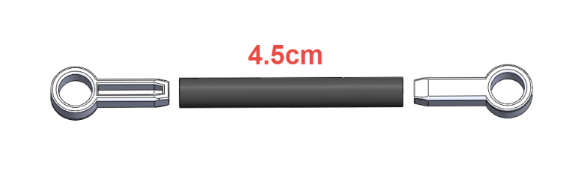

Step.11

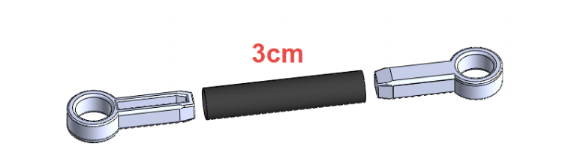

組裝 4 支連桿，如圖，使用 8 只 1 叉接頭，將 4.5cm 與 3cm 吸管結合一起。各做 2 組

Step.12

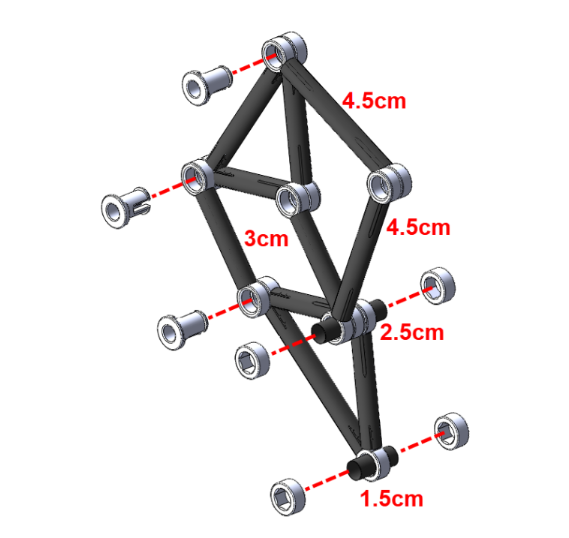

組裝泰奧陽森八連桿的結構，如圖，3 只關節扣釘結合，另外使用 4 個 O 環，與 2.5cm、1.5cm 的吸管，定位組合

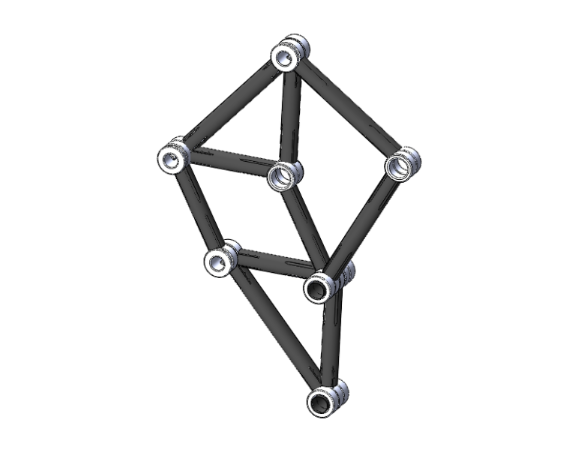

Step.13
組裝完成泰奧陽森八連桿的結構，如圖。另一側的八連桿，採鏡射對稱方式，依序組合

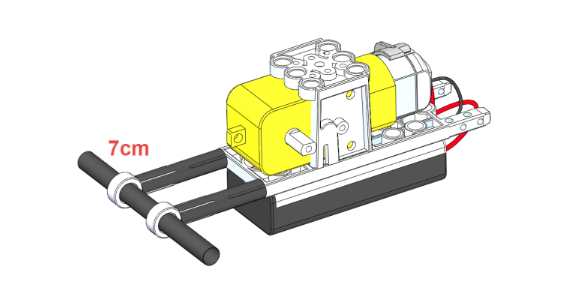

Step.14
在 7cm 吸管上套入 2 個 O 環定位用

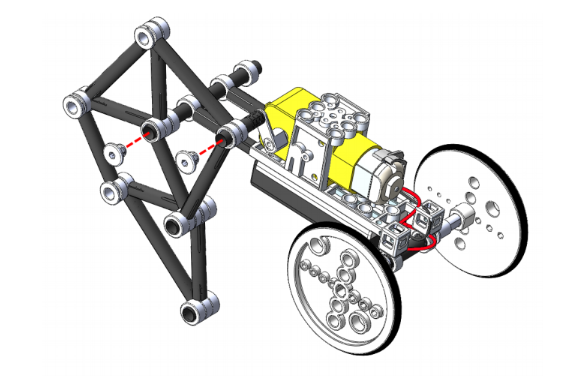

Step.15
將泰奧陽森八連桿，如圖，使用 2 只端面扣釘，組合在橫桿上，以及驅動臂的吸管上

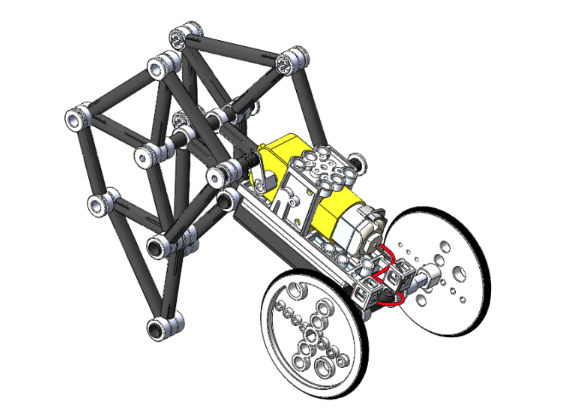

Step.16
將另一側泰奧陽森八連桿對稱組合

Step.17
完成，啟動電源運轉，如果發現足部會打滑，可以使用一些熱熔膠塗佈在足部增加抓地力

【出貨明細】
TT 馬達盒 x1
馬達傳動臂 x2
1 叉接頭 x16
O 環 x10
內六角 1 叉接頭 x2
莫氏座導線 x1
2 叉 90 度接頭 x4
2 叉 50 度接頭 x8
TT 心軸 18mm x2
三向轉接頭 x2
TT 直結吸管連接器 x2
端面扣釘 x4
關節扣釘 x6
大皮帶輪 x2
大皮帶輪 O 環 x2
TT 馬達 1:48 x1
帶開關 AAA*2 電池盒 x1
電池盒蓋 x1
免焊扣環 x1
黑色吸管 x9
