【OST073】MICRO ROBOT輪系吸管機器人V3-騎單車(不含micro:bitV2主板)

【出貨明細】
TT 馬達盒 x1
O 環 x7
3 叉 90 度接頭 x2
平行 3 叉接頭 x2
2 叉 90 度接頭 x2
3 叉 144 度接頭 x2
1 叉接頭 x14
2 叉 50 度接頭 x2
端面扣釘 x4
關節扣釘 x4
內六角一叉接頭 x4
莫氏座導線 x1
大皮帶輪 x2
大皮帶輪 O 環 x2
小皮帶輪 x1
小皮帶輪 O 環 x1
TT 心軸 18mm x2
TT 馬達 1:48 x1
帶開關 AAA*2 電池盒 x1
電池盒蓋 x1
免焊扣環 x1
保麗龍球 4cm x1
滑塊扣釘 x2
黑色吸管 x8

商品編號

OST073

售價

390

數量

庫存：10

加入購物車

立即購買

產品展示 (不含micro:bit) (僅材料包)

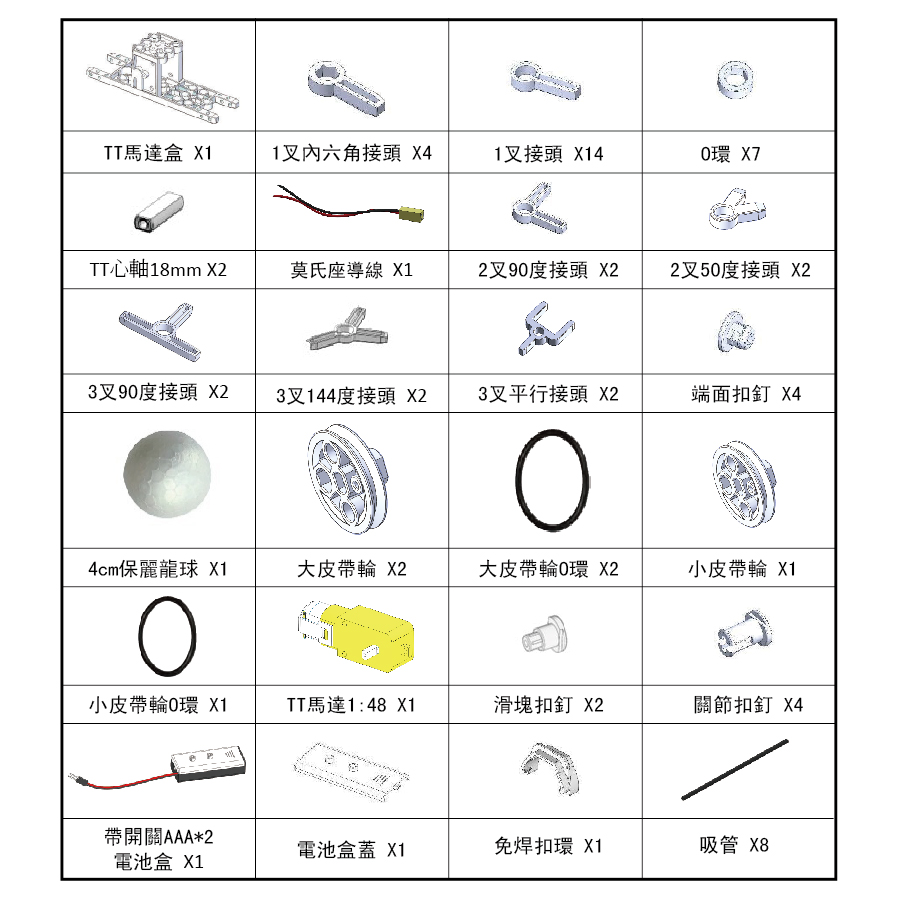

準備材料

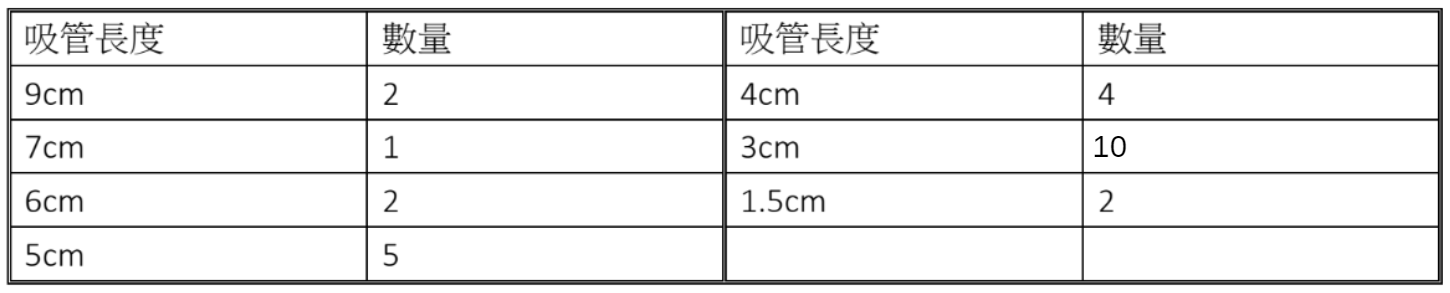

吸管長度

組裝參考步驟

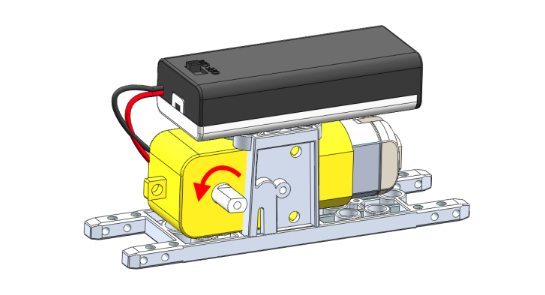

Step.1
A. 電池盒更換上蓋，裝入 AAA*2 電池
B. 免焊扣環連結莫氏座導線與馬達，再接上電池盒
C. 開啟電源開關，確定馬達往前方旋轉
D. 蓋上上蓋。如果轉向相反，將馬達水平翻轉 180 度再蓋上上蓋組合即可

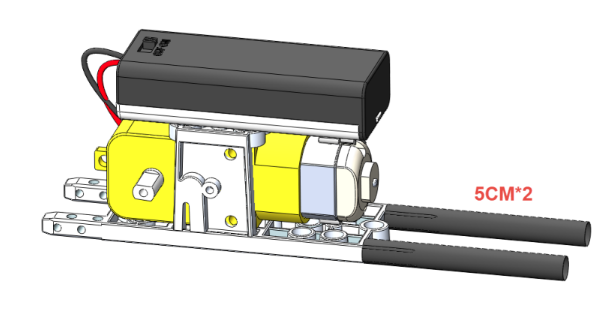

Step.2
組裝 2 支 5cm 吸管

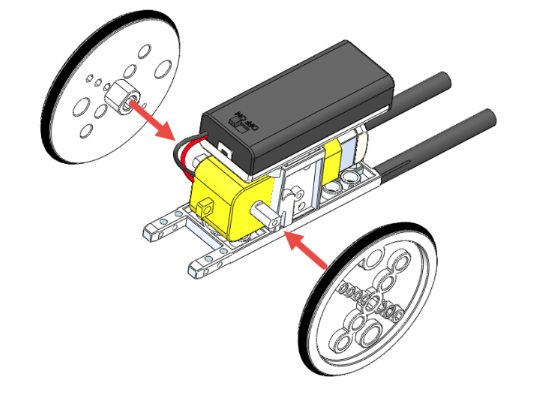

Step.3
大皮帶輪裝上 O 環膠圈，組裝於馬達心軸上

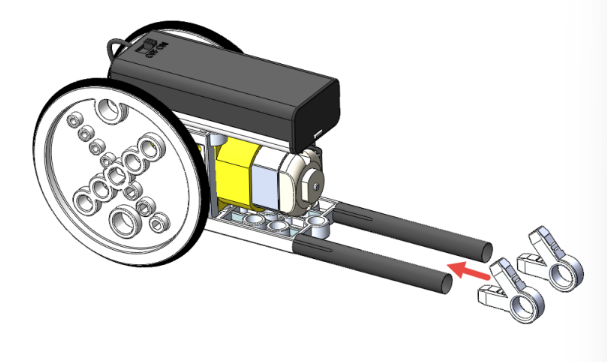

Step.4
組裝 2 只 2 叉 50 度接頭

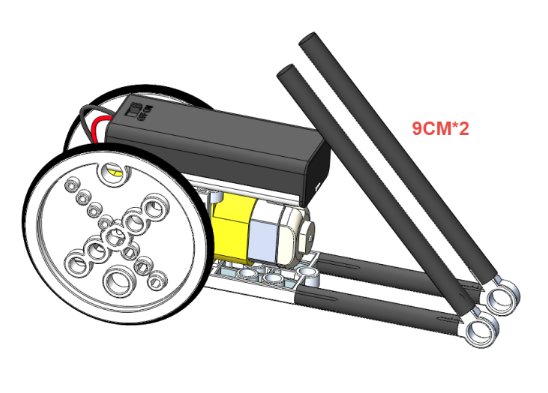

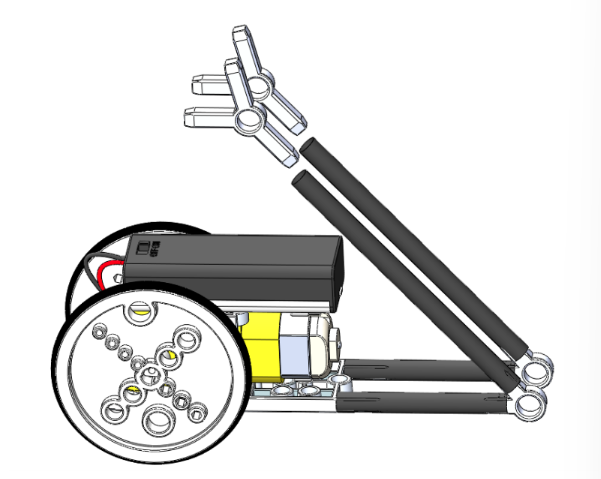

Step.5
組裝 2 支 9cm 吸管

Step.6
組裝 2 只 3 叉 144 度接頭

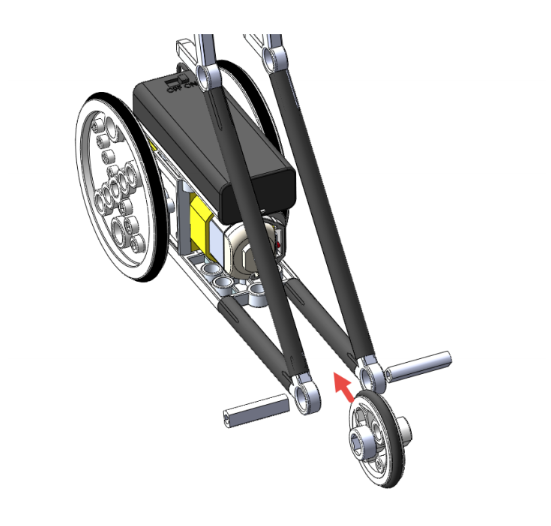

Step.7
小皮帶輪套上膠圈，使用 2 支 TT 心軸支撐，另一邊放 1 個 O 環調整寬度

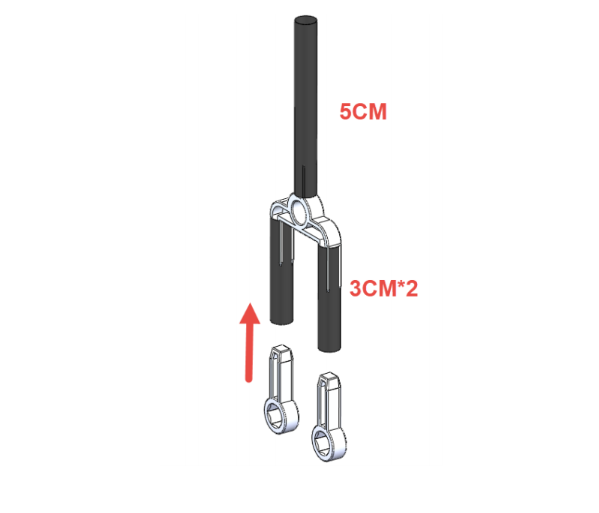

Step.8
組裝單車前車架，2 只內六角接頭，平行 3叉接頭與 2 支 3cm 吸管組合，上方接 5cm 吸管

Step.9
在編號 1 套 1 個 O 環定位，編號 2 平行 3 叉接頭與 2 支 5cm 吸管組合，連接水平的 3 叉 144 度接頭，再套 1 個 O 環定位

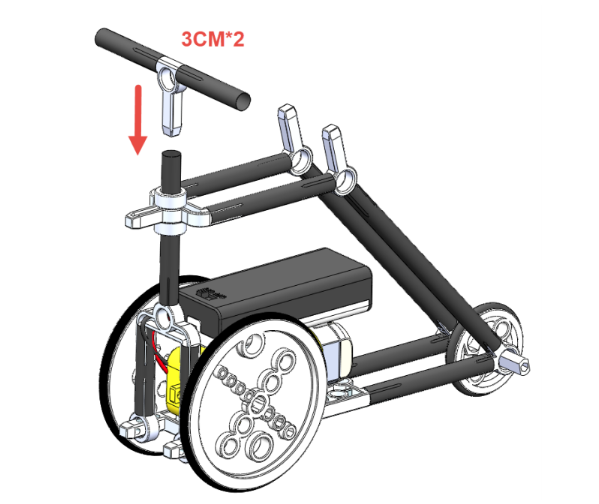

Step.10
組裝單車把手

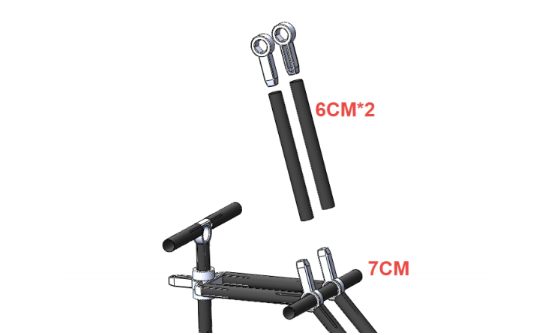

Step.11
組裝上身，2 只內六角 1 叉接頭，使用2支6cm吸管組合，車架橫向穿過1支7cm
吸管

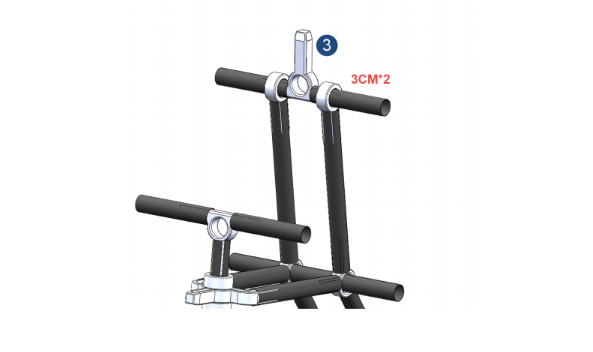

Step.12
組裝肩膀，3 叉 90 度接頭與 2 支 3cm 吸管組合

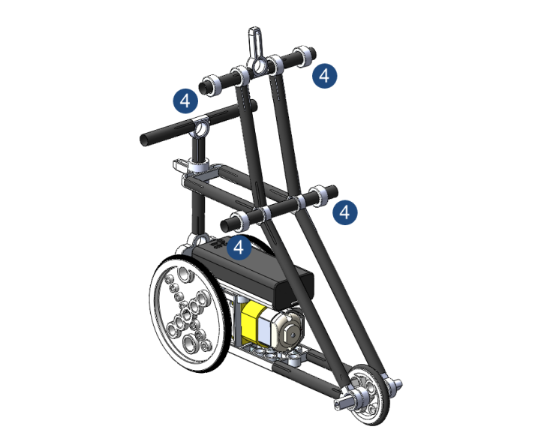

Step.13
在橫向軸編號 4 處，套 4 個 O 環，這是定位手與腳的關節處。

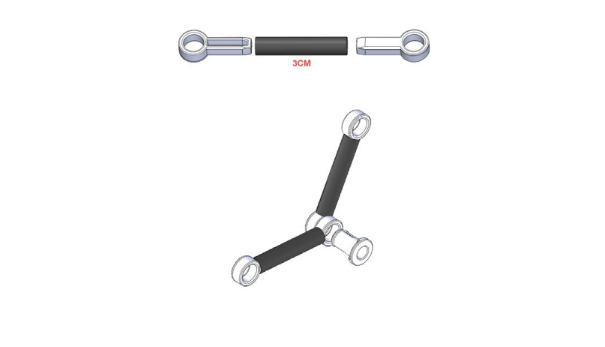

Step.14
手臂造型，用 4 支 3cm 吸管與 8 只一叉接頭，組裝 4 支，用關節扣釘連接

Step.15
腿部造型，用 4 支 4cm 吸管與 6 只一叉接頭，2 叉 90 度接頭連接小腿，用關節扣釘連接。組裝 2 組

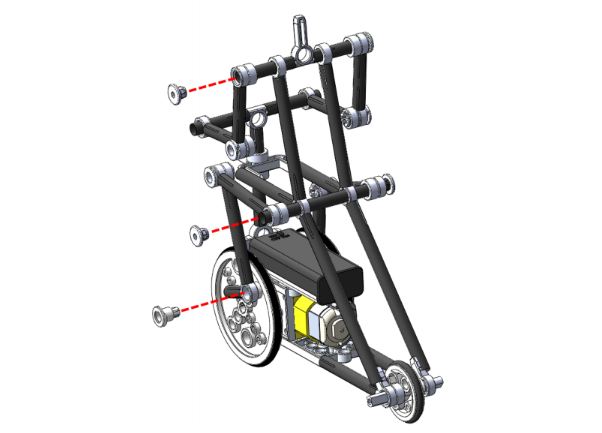

Step.16
組裝手與腿部，使用端面扣釘連接肩部與大腿關節，足部與輪子用滑塊扣釘，兩側左右腳位置要差 180 度

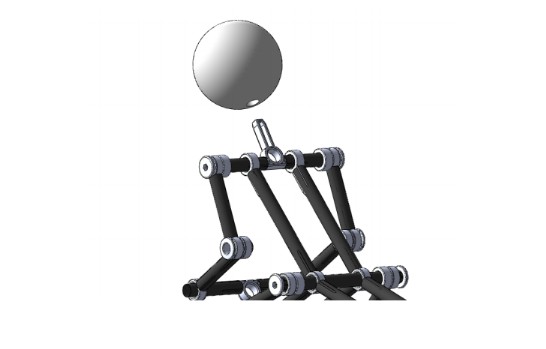

Step.17
保麗龍球先用小起子挖出小洞，再插入接頭中

完成！

【出貨明細】
TT 馬達盒 x1
O 環 x7
3 叉 90 度接頭 x2
平行 3 叉接頭 x2
2 叉 90 度接頭 x2
3 叉 144 度接頭 x2
1 叉接頭 x14
2 叉 50 度接頭 x2
端面扣釘 x4
關節扣釘 x4
內六角一叉接頭 x4
莫氏座導線 x1
大皮帶輪 x2
大皮帶輪 O 環 x2
小皮帶輪 x1
小皮帶輪 O 環 x1
TT 心軸 18mm x2
TT 馬達 1:48 x1
帶開關 AAA*2 電池盒 x1
電池盒蓋 x1
免焊扣環 x1
保麗龍球 4cm x1
滑塊扣釘 x2
黑色吸管 x8
