【OST072】MICRO ROBOT輪系吸管機器人V3-單車(不含micro:bitV2主板)

【OST072】MICRO ROBOT輪系吸管機器人V3-單車(不含micro:bitV2主板)

【出貨明細】
TT 馬達盒 x1
O 環 x3
3 叉 90 度接頭 x1
平行 3 叉接頭 x2
大皮帶輪 x2
大皮帶輪 O 環 x2
小皮帶輪 x1
小皮帶輪 O 環 x1
1 叉接頭 x2
TT 心軸 18mm x2
三向轉接頭 x2
TT 馬達1:48 x1
帶開關 AAA*2 電池盒 x1
電池盒蓋 x1
免焊扣環 x1
莫氏座導線 x1
黑色吸管 x2

商品編號
OST072
售價
260
數量
庫存：10
icon加入購物車 icon立即購買
產品展示 (不含micro:bit) (僅材料包)

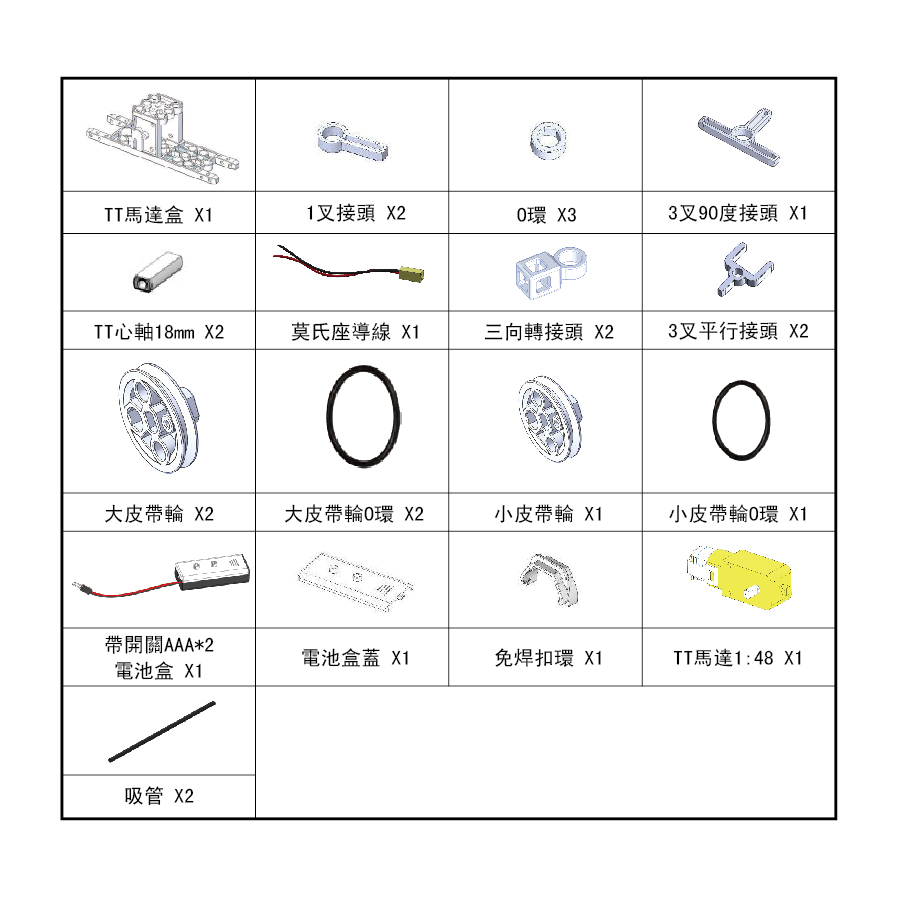

準備材料

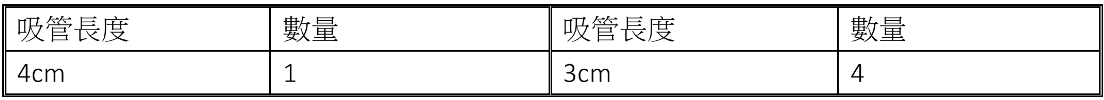

吸管長度




組裝參考步驟

Step.1
A. 電池盒更換上蓋，裝入 AAA*2 電池
B. 免焊扣環連結莫氏座導線與馬達，再接上電池盒
C. 開啟電源開關，確定馬達往前方旋轉
D. 蓋上上蓋。如果轉向相反，將馬達水平翻轉 180 度再蓋上上蓋組合即可

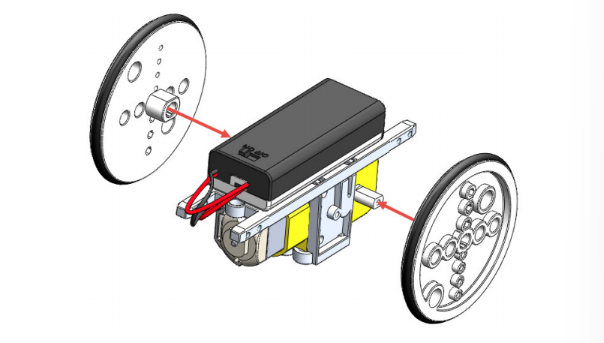

Step.2
大皮帶輪裝上 O 環膠圈，組裝於馬達心軸上

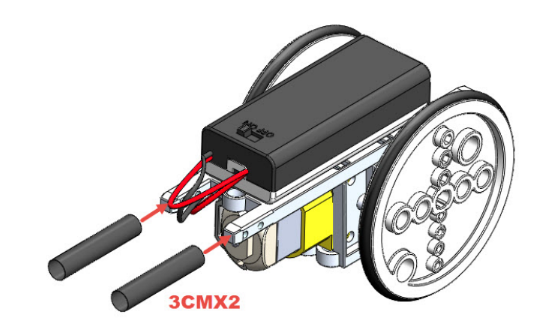

Step.3
組裝 2 支 3cm 吸管

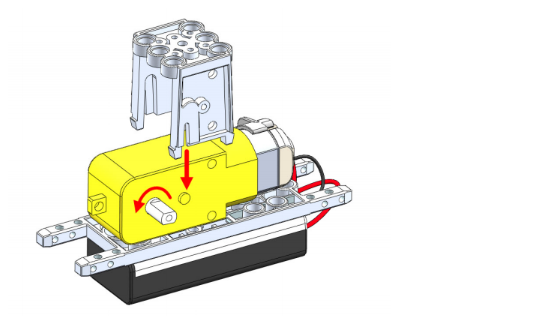

Step.4
組裝平行 3 叉接頭

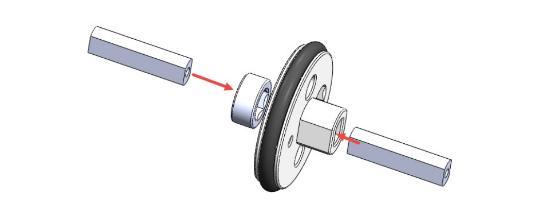

Step.5
小皮帶輪套上膠圈，使用 2 支 TT 心軸支撐，另一邊放 1 個 O 環調整寬度

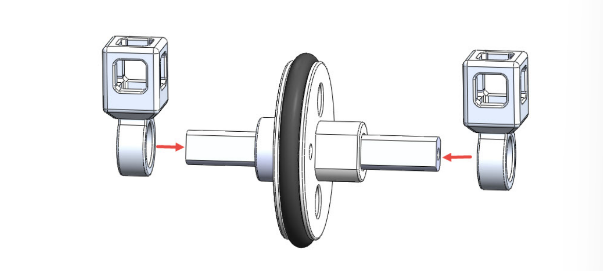

Step.6
用 2 個 3 向轉接頭支撐二側 TT 心軸

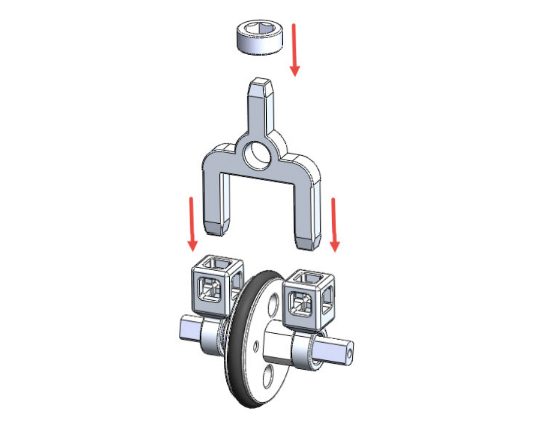

Step.7
使用平行 3 叉接頭連接 3 向轉接頭，再套入一個 O 環

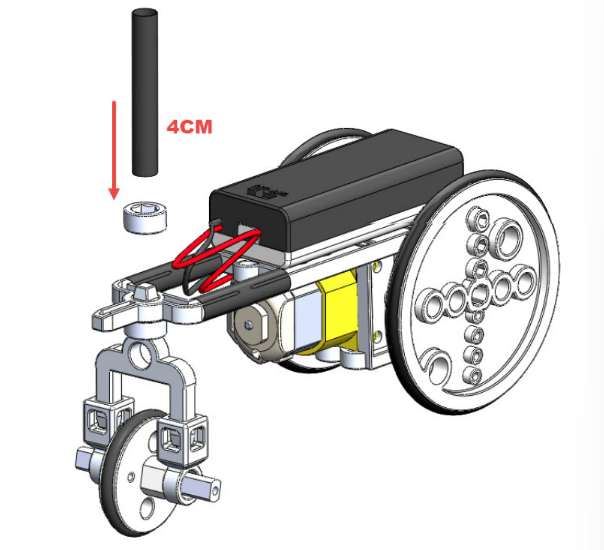

Step.8
將 4cm 吸管先套一個 O 環，再塞入平行 3 叉接頭，調整 O 環位置

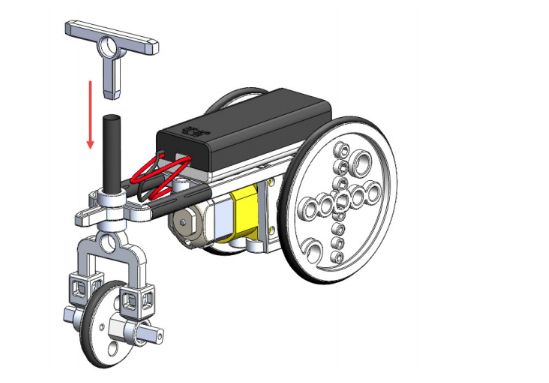

Step.9
將 3 叉 90 度接頭從上方組裝

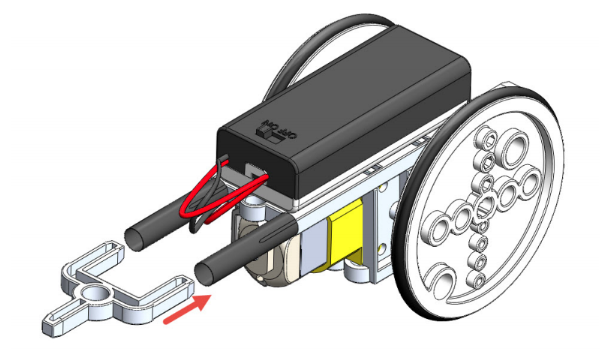

Step.10
將 2 組 3cm 吸管與一叉接頭，由橫向組裝，作為把手



完成！




【出貨明細】
TT 馬達盒 x1
O 環 x3
3 叉 90 度接頭 x1
平行 3 叉接頭 x2
大皮帶輪 x2
大皮帶輪 O 環 x2
小皮帶輪 x1
小皮帶輪 O 環 x1
1 叉接頭 x2
TT 心軸 18mm x2
三向轉接頭 x2
TT 馬達1:48 x1
帶開關 AAA*2 電池盒 x1
電池盒蓋 x1
免焊扣環 x1
莫氏座導線 x1
黑色吸管 x2
