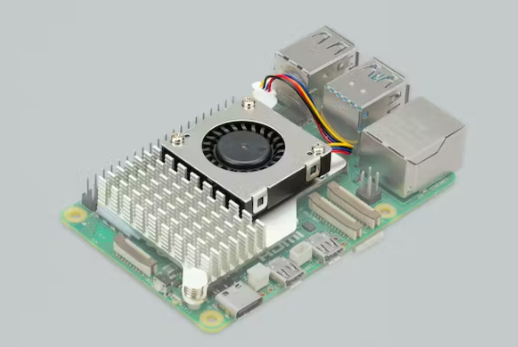

【RRPI111】樹莓派 Raspberry Pi 5 Active Cooler 主動式散熱器 pi5

特徵
單件Anodised aluminium散熱器
安裝在散熱器上的溫控風扇由三個螺絲固定
用於安裝到 Raspberry Pi 5 上的彈簧推桿
用於傳熱的預塗導熱墊


規格
輸入電壓： 5V DC 透過 Raspberry Pi 5 上的四針風扇接頭供電
風扇速度控制：帶轉速計的脈寬調變控制
最大氣流： 1.09 CFM
最大風扇速度： 8000 RPM +/- 15%
產品材質：Anodised aluminium

組裝說明
1. 從包裝箱中取出預先組裝好的 Active Cooler。
2. 撕掉產品底部導熱墊上的襯紙。
3. 將Active Cooler小心地放置在 Raspberry Pi 5 上的正確空間中，確保不要撞擊任何連接器。 請參閱包裝盒正面的圖表顯示產品的正確位置和方向。
4. 將兩個白色圖釘與兩個專用散熱器孔對齊。
5. 正確定位後，同時均勻地按壓兩個圖釘的頂部直到發出咔噠聲，表示它們已被夾到板上。
6. 安裝 Active Cooler 後，將其風扇電纜連接到標有「FAN」的連接器在 Raspberry Pi 5 上。注意確保電纜的連接器方向正確插入時。 確保電纜上的連接器完全向下推到Raspberry Pi 5 上的連接器。
7.我們建議在將主動冷卻器安裝到Raspberry Pi 5後不要將其移除。拆下主動冷卻器會導致圖釘和導熱墊退化，並可能導致產品損壞。
8.使用前確保圖釘完好無損，並且可以牢固地夾在樹莓派板上。如果圖釘損壞或變形，或者沒有牢固夾住，請停止使用主動冷卻器並更換圖釘。
