【ELF133】Single RGB Rainbow LED

描述
Octopus Single RGB Rainbow LED 是 Octopus 系列中的單彩虹 LED 電子積木之一。
基本設計以OCTOPUS電子積木系列為基礎，在外觀、PCB固定孔、電子積木的連接器上都有相同的設計。
板載LED為智慧LED，集控制電路與發光電路於一體，可在低電壓下工作，高亮度、大角度散射。

特徵
資料單線傳輸，無限級聯。
具有灰階調節電路（可調256級灰階）
內建上電重設電路，斷電時LED不亮。
紅色LED經過特殊處理設置，讓色彩更加均衡。
資料傳輸頻率可達800Kbps。當刷新率為30幀/秒時，級聯數超過1024點。


快速開始
硬體連接

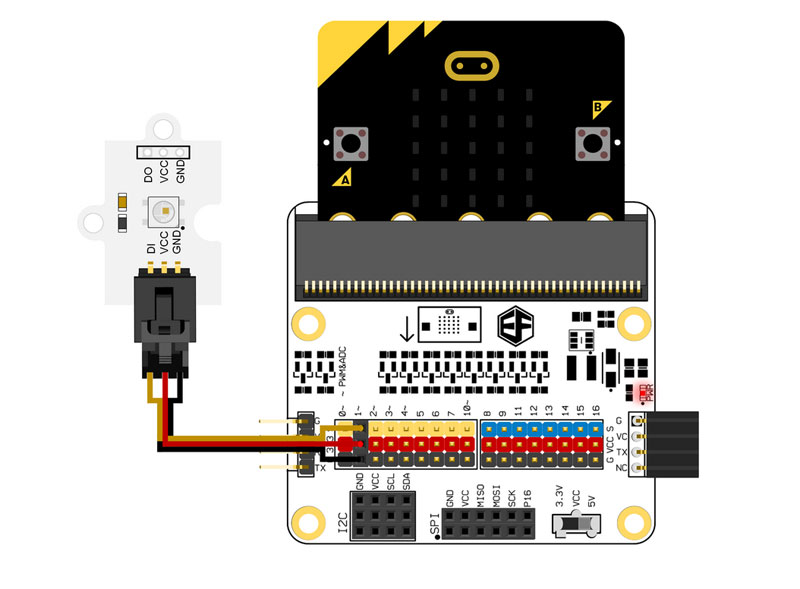

連接注意：將其連接到Octopus:bit 中的P1 連接埠。


程式設計

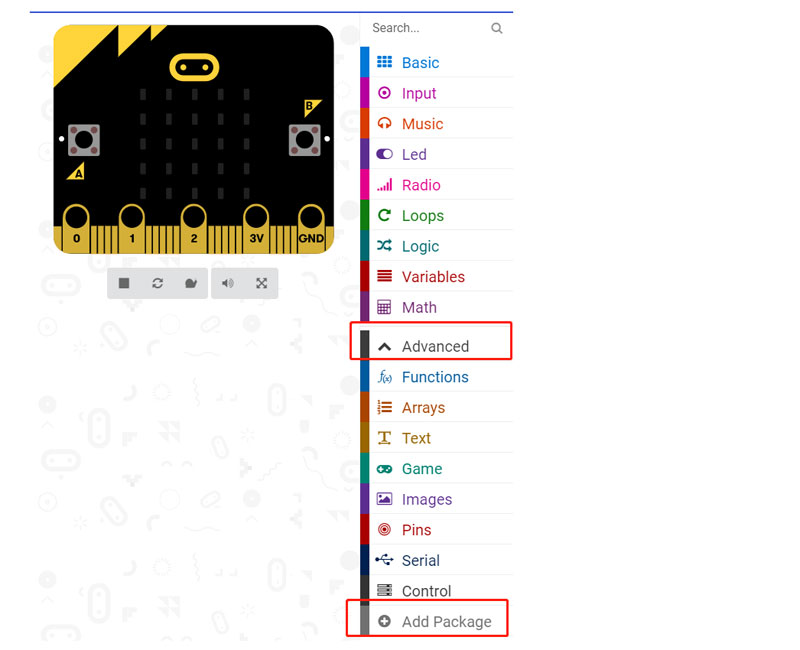

從microcode開始，然後在MakeCode的選擇中按一下「進階」。

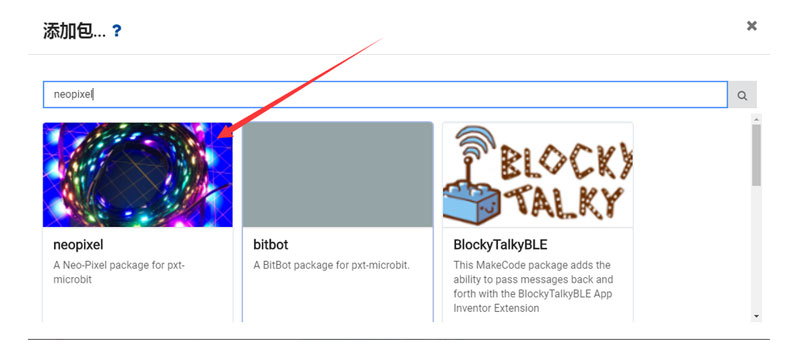

我們需要添加一個用於程式設計的套件。點擊頁面底部的“新增套件”，在對話框中搜尋“neopixel”，該套件如下圖紅色箭頭所指。


結果

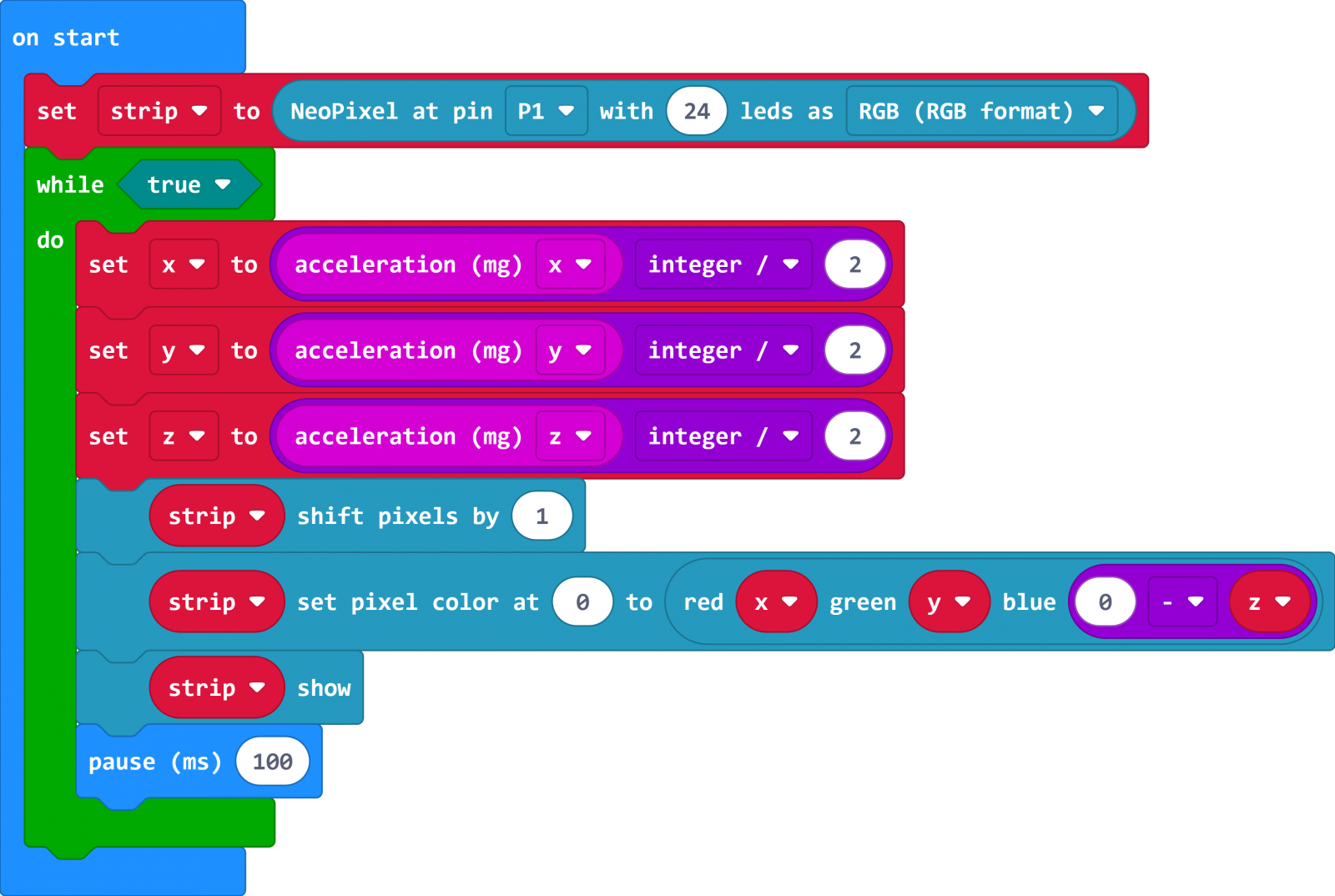

使用加速計進行編程來控制 LED 的顏色；
LED 開始發出白光，然後隨著 micro:bit 的搖晃顏色開始逐漸改變。


工作電壓: 直流3.3-5.5V
工作溫度: -40~85℃

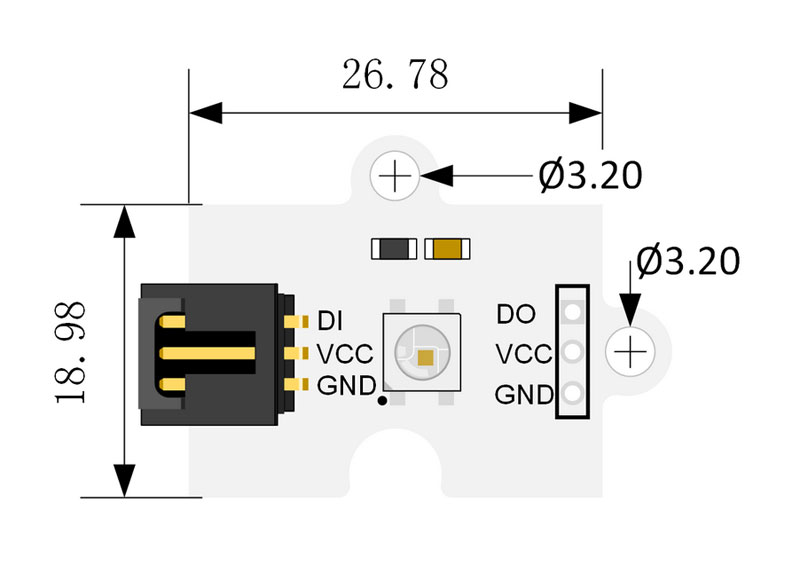

尺寸: 27.00 mm x 19.00 mm
淨重: 2.4g
