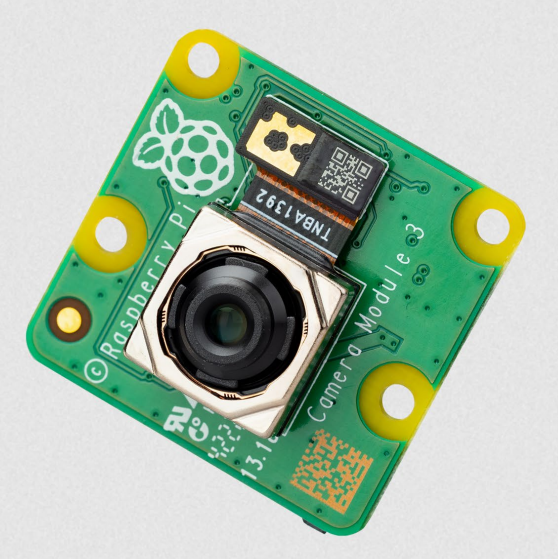

Camera Module 3 改進了 12 兆像素索尼 IMX708 圖像感測器,配備 HDR 高動態範圍模式,為生產至今為止最高品質的相機模組。
Camera Module 3 標配超快速自動對焦,並擁有豐富的軟體指令可供操控。
該模組能夠處理 4608×2592 像素圖像和 4608×2592@14 FPS/2304×1296@56 FPS/1536×864@120FPS 影像。
啟用 HDR 時,分辨率限制為 2304×1296 @ 30 FPS。
【相容性】- Camera Module 3 可與帶有攝像頭連接器(CSI連接器)的樹莓派連接

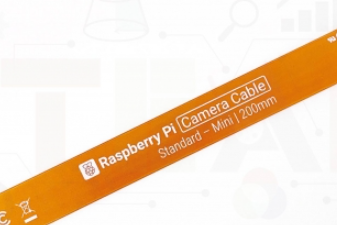

- 如要將相機模組與 Raspberry Pi Zero 連接,需另外使用相機專用排線
【特徵】- 背照式堆疊 CMOS 12 兆像素圖像傳感器(Sony IMX708)
- 高信噪比 (SNR)
- 內建 2D 動態缺陷像素校正 (DPC)
- 用於快速自動對焦的相位檢測自動對焦 (PDAF)
- QBC重新馬賽克功能
- HDR 模式(高達 3 兆像素輸出)
- CSI-2 串行數據輸出
- 2 線串行通信(支持 I2C 快速模式和快速模式 plus)
- 聚焦機制的 2 線串行控制
【規格】- 感測器:Sony IMX708
- 分辨率:11.9 百萬像素
- 感測器尺寸:7.4mm 感測器對角線
- 像素尺寸:1.4μm × 1.4μm
- 水平/垂直:4608 × 2592 像素
- 常用影片模式:1080p50、720p100、480p120
- 輸出:RAW10
- 紅外截止濾光片:集成
- 自動對焦系統:相位檢測自動對焦

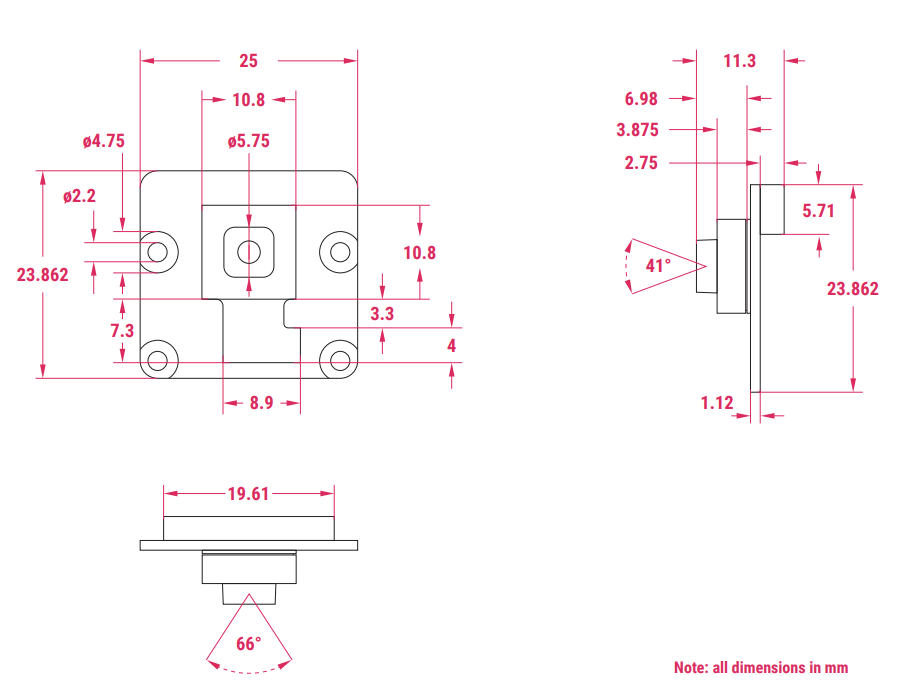

- 尺寸:25 × 24 × 11.5mm(Wide 型號高度為 12.4mm)

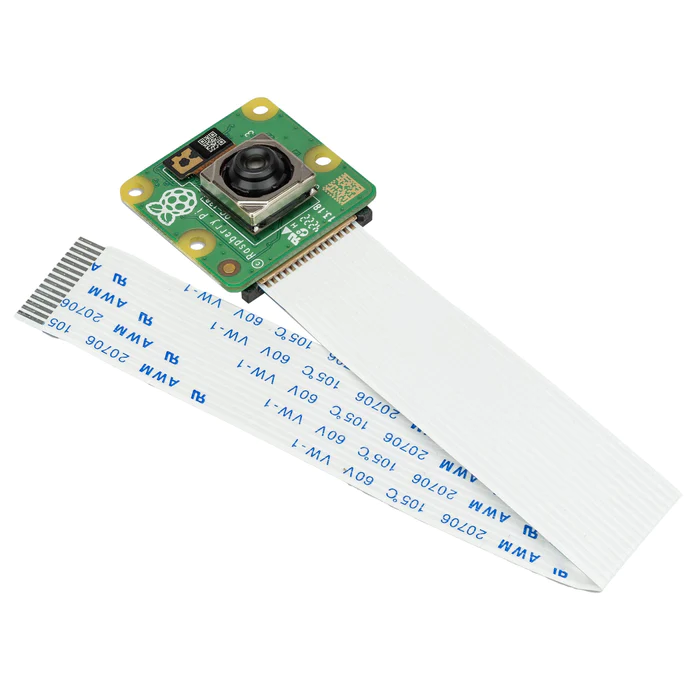

- 帶狀電纜長度:150mm
- 電纜連接器:15×1mm FPC
【鏡頭規格】- 有效焦距 4.74mm
- 光圈/1.8
- 對角線視野 75 度(16:9 時)
- 35mm 等效焦距大約 28mm(全寬)– 30mm(3:2 裁剪)
- 焦點 10cm – 無限遠
【開發工具】
Camera Module 3 利用由 libcamera 提供的 Raspberry Pi 開源相機系統。
這套豐富的資料庫讓開發人員能夠精確地處理圖像並更簡便地訪問 Camera Module 3 的內部結構。
※使用 V3 前請更新 Raspberry Pi OS 並使用特定版本的 libcamera,且無法使用 raspistill/raspivid 資料庫※【初學者】
最新版本的 Raspberry Pi OS 預裝了 Picamera2 測試版,這是一個在劍橋 Raspberry Pi 開發的 Python 庫。
對於初學者和進階用戶,Picamera2 非常適合家庭項目甚至於機器學習應用程序的所有內容。
【參考文件】從硬體圖到軟體配置,開發人員和用戶皆可在詳細的參考資料中找到有關 Camera Module 3 的所有信息。
