【KYS017】Keyes Thin-film Pressure Sensor 薄膜式壓力感測器|奧斯丁國際有限公司 OURSTEAM Internationl

代理商品

商品編號

KYS017

售價

115

數量

庫存：9

【產品介紹】

此款感測器是以新型奈米壓敏材料及超薄薄膜襯底一次性貼片製成，兼具防水和壓敏雙重功能。
當感測器偵測到外界壓力時，感測器電阻值會發生變化，並採用電路將感測器感知壓力變化的壓力信號轉換成相應變化強度的電信號輸出，這樣就可以透過檢測電信號變化得到壓力變化情況。
該模組可與各式主機板控制板相容，如：Arduino 系列主機板。

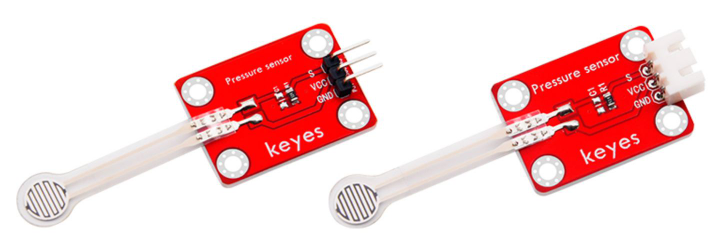

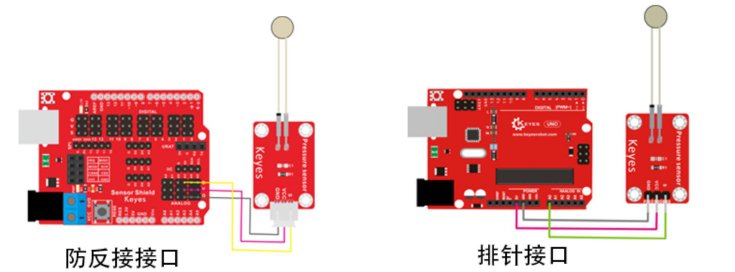

模組包含兩種接口可供選擇，一種是間距為 2.54mm 的防反接白色端子，使用時可在主機板上堆疊一個感測器擴充板，連接簡單方便；另一種是間距為 2.54mm 的排針接口，利用公對母杜邦線，可直接連接在主機板上。

【規格參數】

【接線圖】

【測試】

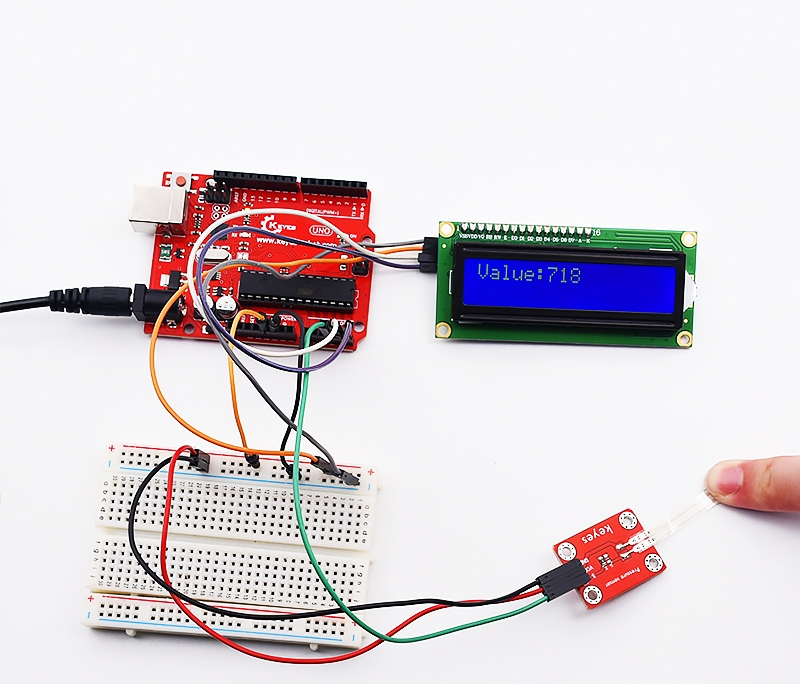

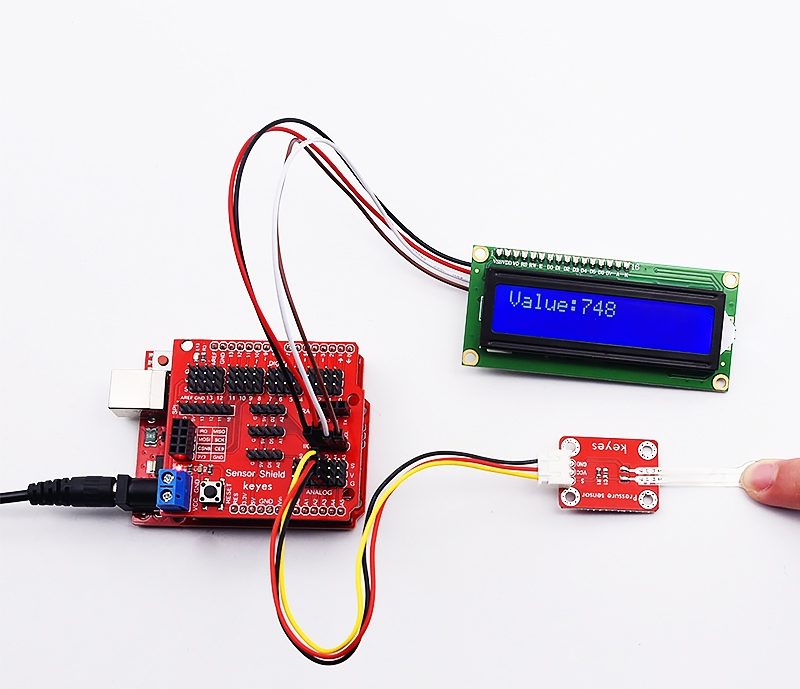

利用模組測出壓力對應的模擬值並顯示在顯示器上。

【產品用途】

智能家居、消費電子、汽車電子、醫療設備、壓力檢測、智能機器人等領域

【注意事項】

此感測器模組利用1個感測器元件串聯1個510KΩ。感測器一端接 5V 電源，一端接 510KΩ 電阻，電阻連接 GND。測試時，感測器連接電組的一端為信號端，接模擬口。
根據上面描述，可得到電阻和模擬值的計算公式：R=(1023-A0)*510/A0 單位為KΩ

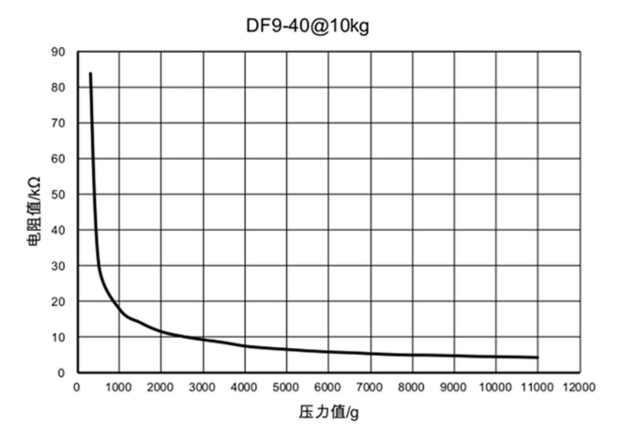

根據上述公式我們得到感測器元件阻值，觀察以下壓力(阻值關係圖)，可以大概得到壓力值。
從圖片上可以觀察到，壓力值大於5000g時，壓力值變化但電阻值幾乎不變化，因此我們建議測試的最大壓力值為5000g。
由於感測器元件感應區是凹進去的，測試時需要將測試物體放在圓片中間的感應區域內才可以測試出結果；如果把感測器直接放在平面上，將測試物體放在感測器感應區是測不出結果的。
因此需要在感測器感應區內墊一個小物體，再將測試物體放在感測器感應區的小物體上，才能測試出結果。
