【WVS010】樹莓派 Raspberry Pi Pico 雙通道 RS485擴充板 / Pico W / Pico WH

【WVS010】樹莓派 Raspberry Pi Pico 雙通道 RS485擴充板 / Pico W / Pico WH

適用 Pico/Pico W/Pico WH 等系列商品
商品編號
WVS010
售價
290
優惠價
285
數量
庫存：10
icon加入購物車 icon立即購買

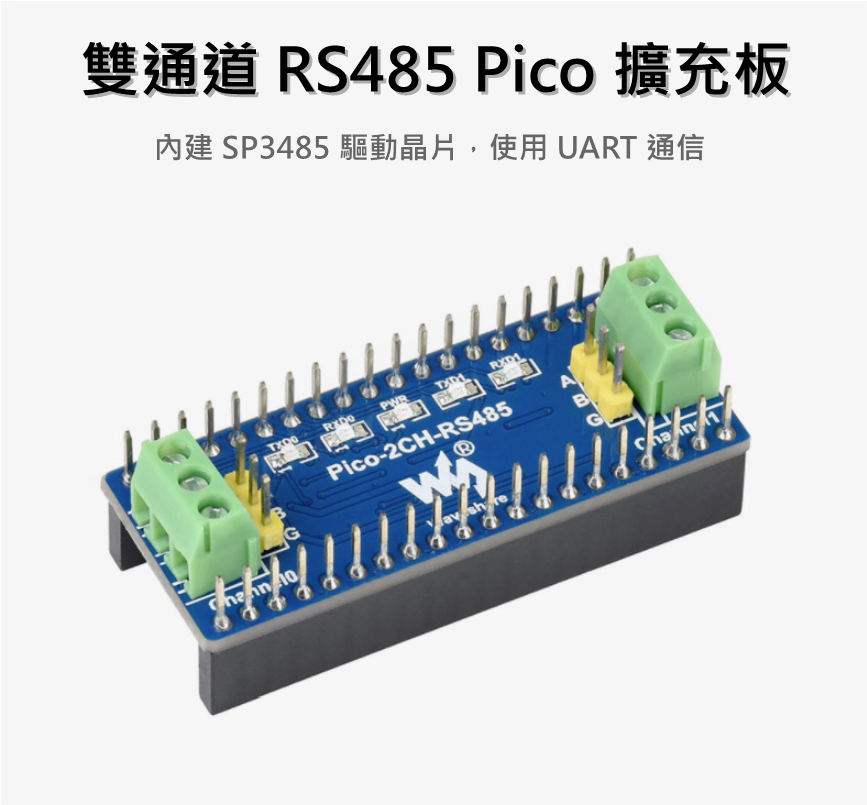

【特色】
  • 板載 Raspberry Pi Pico 接口，適用 Pico 系列主板
  • 內建 SP3485 驅動晶片，使用 UART 通信
  • 使用 UART 接口，可輕鬆轉換 UART 及 RS485

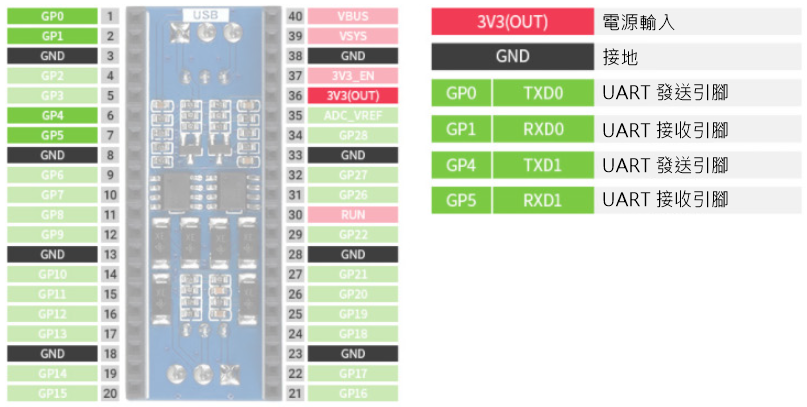

【引腳介紹】

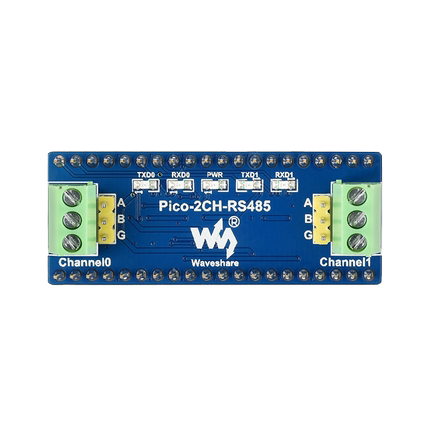

【擴充板細節介紹】

  1--兩路RS485總線接口    4--SP3485 RS485 收發器
  2--串口狀態指示燈
       RXD0/TXD0：Channel 0 串口收發指示燈
       RXD1/TXD1：Channel 1 串口收發指示燈		  5--SMAJ12CA 瞬態抑制二極館陣列
  3--電源指示燈  6--Raspberry Pi Pico 接口
        可接入 Raspberry Pi Pico 主板

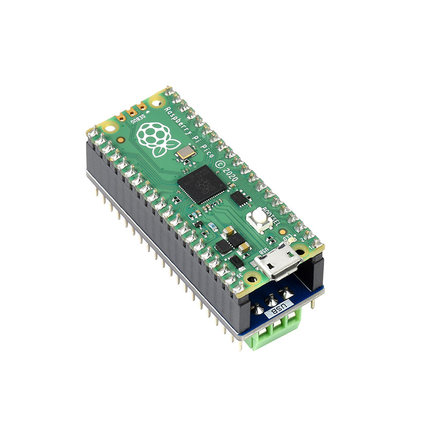

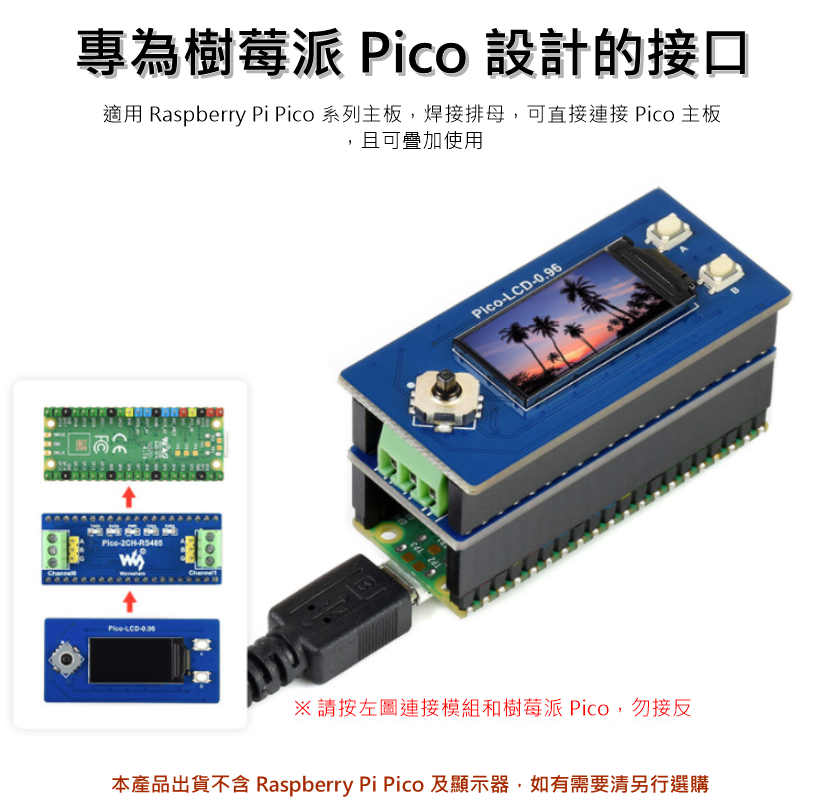

【接口設計】
  • 專為樹莓派 Pico 設計的接口，適用 Raspberry Pi Pico 系列主板

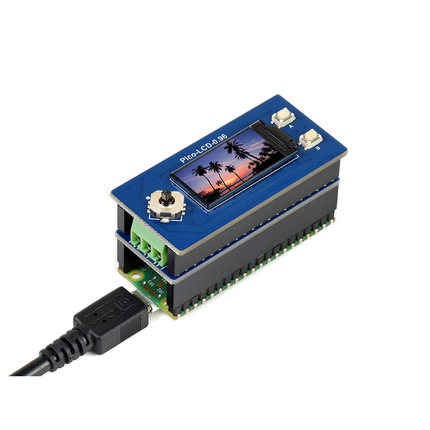

  • 焊接排母，可直接連接 Pico 主板，且可疊加使用



【規格參數】

  工作電壓  3.3V  RS485 收發器    SP3485
  通信接口    UART    通信速率  300~500000bps

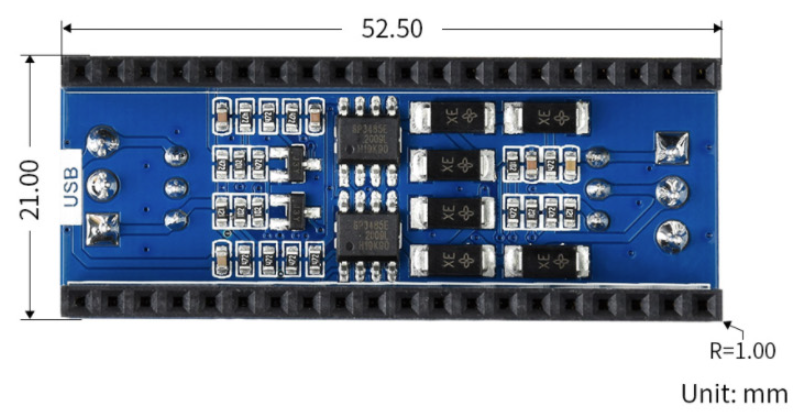

【產品尺寸】



教學資料

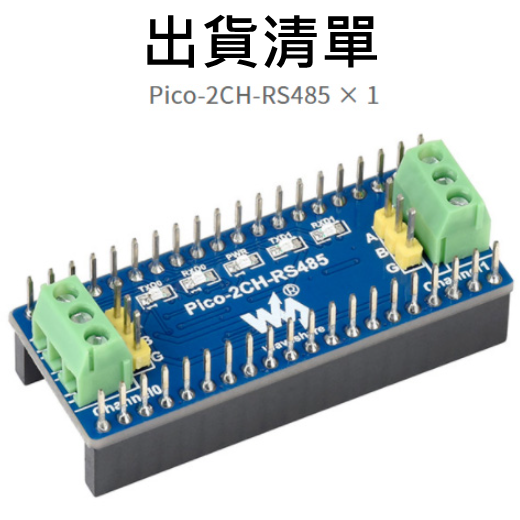

【出貨清單】
  • 1x Pico-2CH-RS485 (適用 Pico/Pico W/Pico WH 等系列商品)




※ 本產品不含 Pico 及 顯示器，如有需要請另行選購 ※
