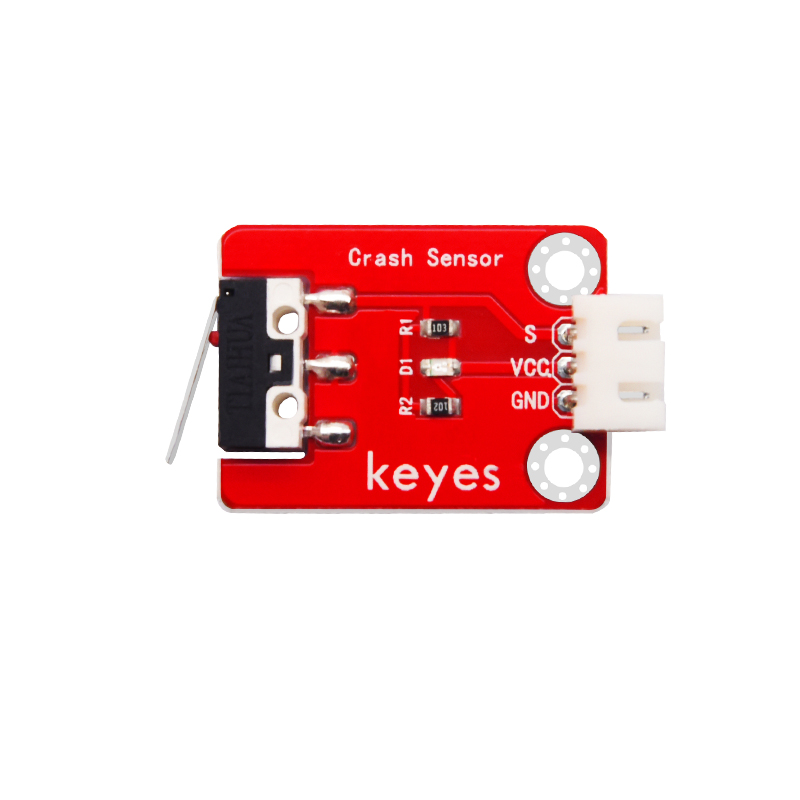

keyes 碰撞感測器
簡介
這是一個常用的碰撞感測器，也是一款現為開關，它主要採用1個輕觸開關。完全可以用在3D印表機上， 當物體碰到輕觸開關彈片，下壓時，感測器信號端為低電平，自帶D1 LED亮起；否則感測器信號端為高電平，自帶DI LED熄滅。該感測器常用於3D印表機內做限位元開關。
感測器相容各種單片機控制板，如arduino系列單片機。使用時，我們提供該感測器和arduino系列單片機搭配使用的方法。
模組使用間距為2・54mm的防反插白色端子，使用時，我們可以利用杜邦線連接到單片機。

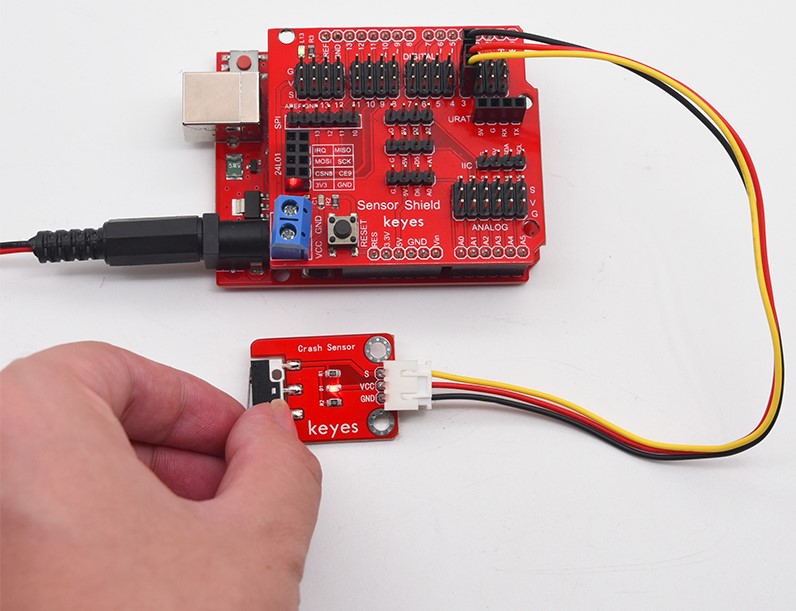

測試示範:
我們將碰撞感測器的小鐵片往下壓，感測器上的D1燈亮起，開發版上的D13的指示燈亮起。

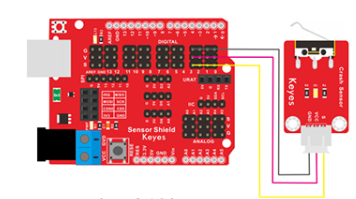

接線圖:  |
| 反防接接口 |
規格參數:
工作電壓: DC 3.3V–5V
接口: 防反接接口
定位孔大小: 直徑為3 mm
控制信號: 模擬信號
導線長度 : 200 mm
尺寸: 37*22 mm
重量: 2.9 g
實驗說明
在我們DIY過程中，經常要用的一個機器-3D打印機，有了它，我們可以打印出想要的各種結構器件了。限位開關必不可少，它主要提供列印機XYZ軸是否到達邊界點的信息。keyes 碰撞傳感器也是一款限位開關，完全可以用在3D列印機上。它本質上它和按鍵模組一樣，當列印機到頂部時，擠壓彈簧片，模組輸出低電平，離開頂部，鬆開彈簧片，模組輸出高電平。
在這裡我們用一個keyes 碰撞傳感器和一個keyes 有源蜂鳴器模塊模擬3D打印機限位。當keyes 碰撞傳感器到頂時，keyes 有源蜂鳴器模組上蜂鳴器直接響起報警。
實驗器材
micro：bit主板*1
keyes micro bit 傳感器V2擴展板*1
USB線*1
keyes 碰撞傳感器*1
keyes 有源蜂鳴器模塊*1
杜邦線*n
接線圖
測試代碼
測試結果
按照接線圖接好線，上傳完代碼，上電後，按下傳感器彈片時，模組上蜂鳴器響起，否則蜂鳴器關閉。
