【KYS010】keyes水銀傾斜開關感測器

出貨清單: keyes水銀傾斜開關感測器 *1

商品編號

KYS010

售價

90

優惠價

88

數量

庫存：20

加入購物車

keyes水銀傾斜開關感測器

簡介

這是一個常用的傾斜模組感測器，主要採用SW-200D振動開關元件。SW-200D振動開關元件是滾珠型傾斜感應單方向性觸發開關。該振動開關兩端一端鍍金，一端鍍銀；鍍金端為觸發端，鍍銀端為導電端。當感測器在水準位置或嚮導電端（鍍銀）傾斜時，開關元件為開路OFF狀態，感測器信號端輸出高電平；當感測器向觸發端（鍍金）傾斜時，開關元件為閉路ON狀態，感測器信號端輸出低電平。

感測器也相容各種單片機控制板，如arduino系列單片機。使用時，我們提供該感測器和arduino系列單片機搭配使用的方法。

感測器上自帶一個間距為2. 54mm的防反插白色端子，使用時，我們可以利用杜邦線連接到單片機。為方便接線，

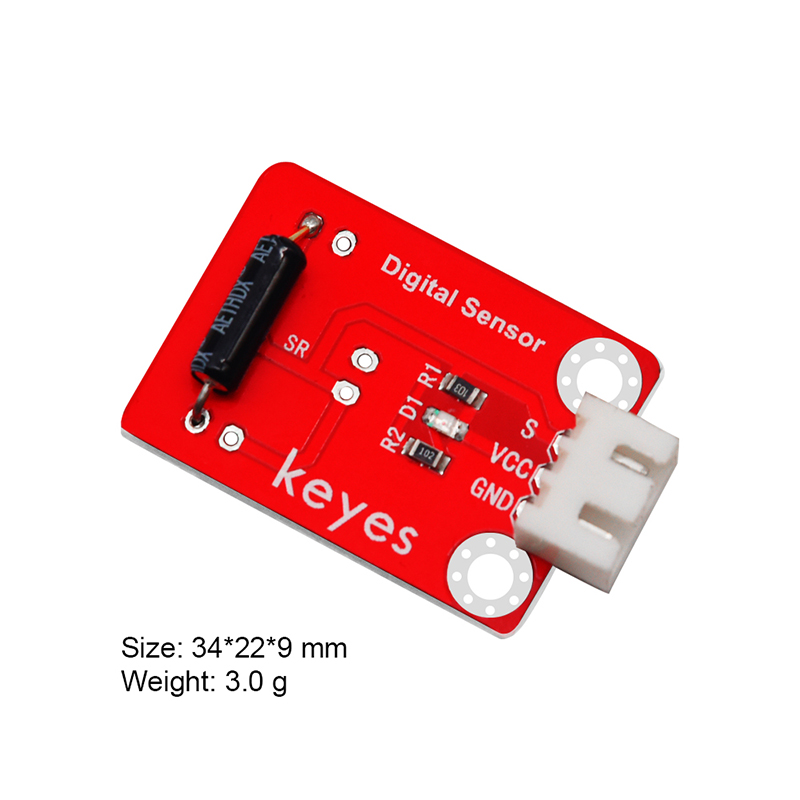

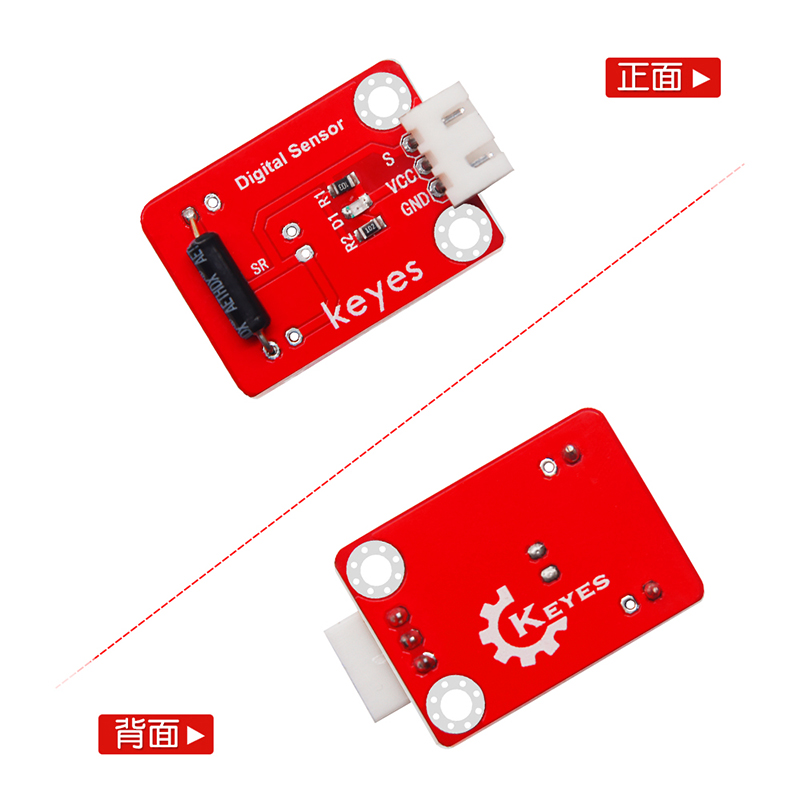

實品展示

實測示範

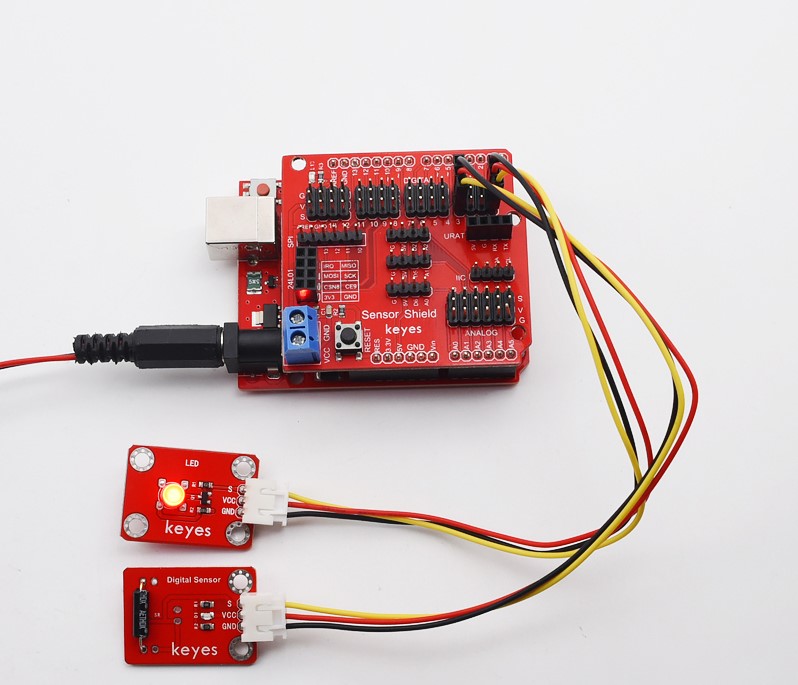

我們將傾斜模組和LED模組連接在擴充版上，利用傾斜模組控制LED燈的亮暗。

電壓: DC 3. 3–5V
接口: 間距為 2.54mm 3piv 防反為接口
定位孔大小: 直徑為3 mm
控制信號: 數字信號
尺寸: 34*22*9 mm
重量: 3.0 g

應用示範: 物件是否左右傾斜

在你做電路設計時，有時候你需要測試一個物體是否左右傾斜，這樣你就可以用到keyes 傾斜模組感測器。它主要是利用滾珠在開關內隨不同傾斜角度的發化，達到觸發電路的目的。

我們外接一個keyes 傾斜模塊傳感器到擴充板，通過左右傾斜keyes 傾斜模塊傳感器，然後控制micro：bit主板上LED點陣顯示不同圖案。

實驗器材
micro：bit主板*1
keyes micro bit 傳感器V2擴充板*1
USB線*1
keyes 水銀傾斜模組*1
杜邦線*n

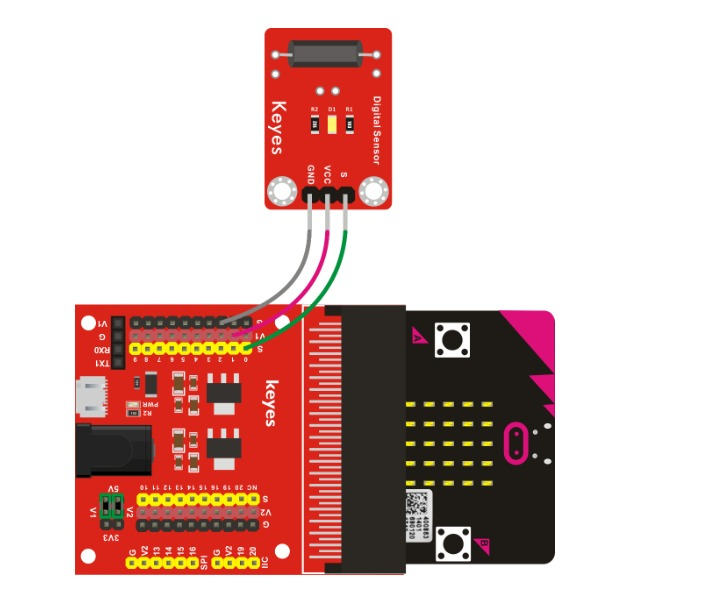

接線圖

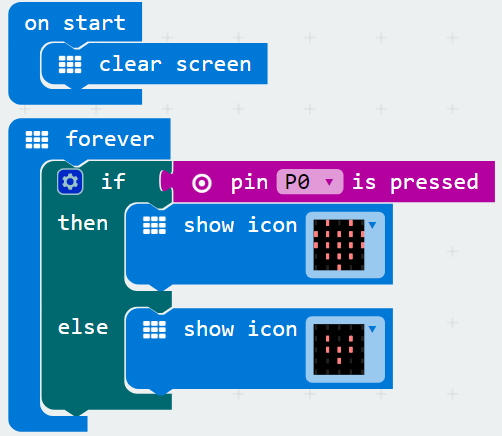

測試代碼

測試結果

按照接線圖接好線，上傳完代碼，可以發現keyes 水銀傾斜感測器傾向左邊或右邊時

micro：bit主板上的LED點陣顯示圖案，
