【KSR047】KSR043 micro:bit 手擲式飛機套件(含V2主板)

【KSR047】KSR043 micro:bit 手擲式飛機套件(含V2主板)

※本套件需配合 micro:bit V2 主板使用

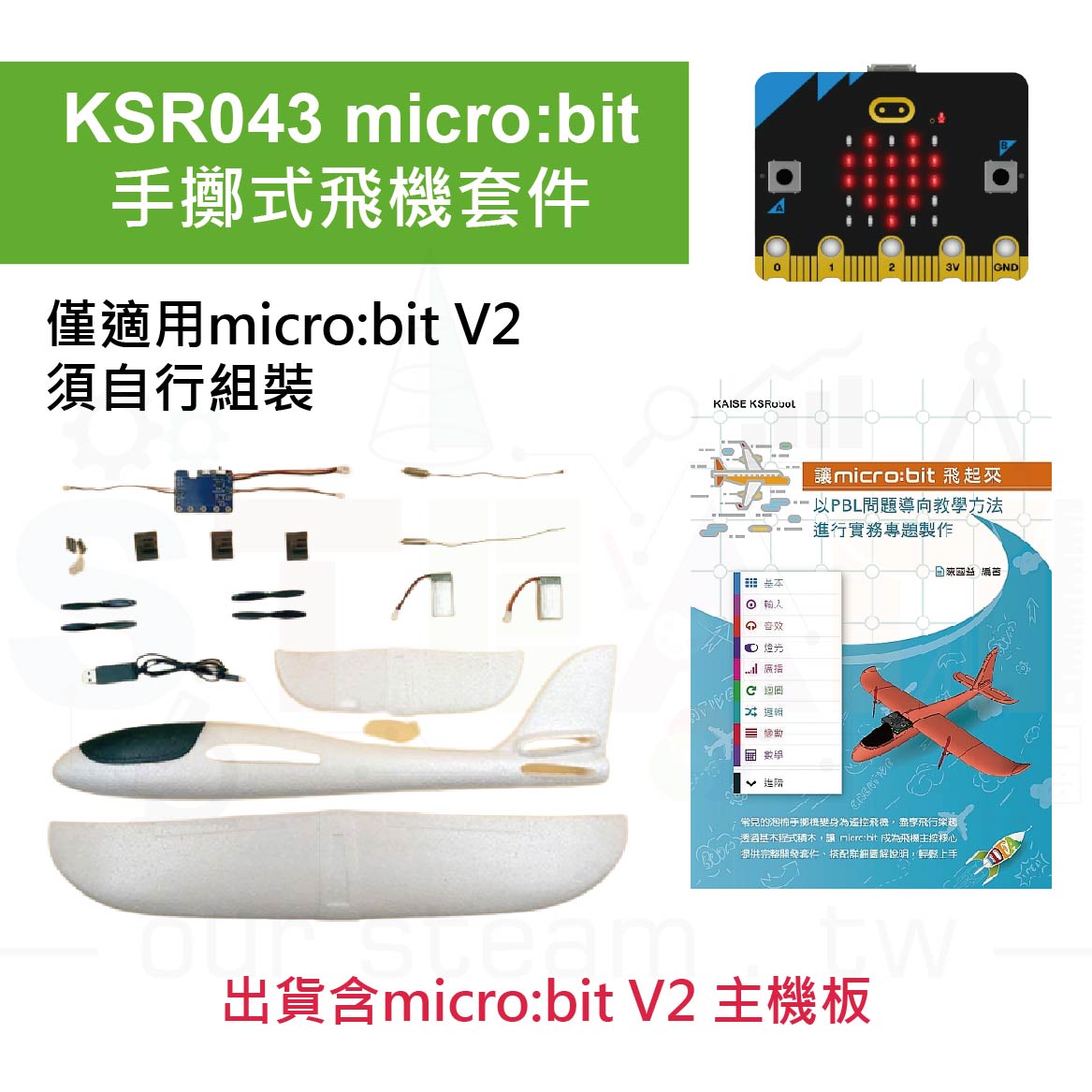

出貨內容
micro:bit 主板 1個
保麗龍飛機  1組
兩葉正反螺旋槳 2組
空心杯電機 2個
鋰電池 2個
電機座 3個
USB充電線 1條
Fly Board 1組
螺絲包 1組

100cm傳輸線 1條
讓micro:bit飛起來,以PBL問題導向教學方法進行實務專題製作 1本

micro:bit V2.21已通過台灣NCC認證: CCAM20LP3070T2
商品編號
KSR047
售價
1,760
數量
庫存:44

【KSR047 】micro:bit 手擲式飛機套件(含V2主板)


好玩! 好High! 好簡單
國小生也可以輕鬆學習和操控


是一款基於 BBC micro:bit V2 的自平衡遙控飛機,
所有程式都以基本積木構成,以手機程式V7RC透過藍芽通訊遙控,
有效飛行距離大於150公尺,讓我們一起實現飛向藍天的夢想!



影片來自 : Kuo-Yi Chen (Youtube)



√ 超級耐撞耐摔
√ 可自行撰寫飛控程式
√ 簡單快速十分鐘即可完成組裝。
√ 遙控距離可達150公尺以上
√ 新手也能輕鬆入門體驗








※本套件需配合 micro:bit V2 主板使用

本商品含micro:bit V2 主板



-----------------------------------------------------------------------
隨貨附書籍一本
讓micro:bit飛起來,以PBL問題導向教學方法進行實務專題製作

-----------------------------------------------------------------------

出貨內容
micro:bit 主板 1個
保麗龍飛機  1組
兩葉正反螺旋槳 2組
空心杯電機 2個
鋰電池 2個
電機座 3個
USB充電線 1條
Fly Board 1組
螺絲包 1組

100cm傳輸線 1條
讓micro:bit飛起來,以PBL問題導向教學方法進行實務專題製作 1本

micro:bit V2.21已通過台灣NCC認證: CCAM20LP3070T2







安裝步驟
可參考影片https://www.youtube.com/watch?v=sE0cIN2Ofss






產品相關問題
資料來源:陳國益教授



1.空間選擇需空曠,且沒有樹和基地台干擾,建議飛行前確認場地是否可使用再進行下一步執行
2.手機的選擇須注意:手機是否支援 Bluetooth 5.0,一般來說 2020 年後的手機應都支援
3.訊號干擾
(1)手機皮套或外殼會影響有效距離,若發現有效距離不足,建議取下手機皮套或外殼
(2)很多支手機一起運作會影響訊號,在草坪人多時,明顯有感到更易斷訊
(3)天氣會影響訊號,水氣較高的天氣更易斷訊

4.搭配micro:bit V1 可以正常連線運作,不過因其配備只有 bluetooth 4.0,
有效距離僅剩五至十公尺,稱不上是遙控飛機,建議使用 micro:bit V2
5.飛行高度較高,訊號更好,不過不建議飛太高,若斷訊時會飄很遠不便尋找。
6.micro:bit 藍芽連線問題須點擊下載不論是 v1、v2.00,v2.20,v2.21,
只要使用以下範例程式,一定可以快速順利的連線。





場地測試

micor:bit V2.0 使用 Bluetooth 5.0 規格,依據藍芽維基百科資料,理論上可以達到 300 公尺的傳輸距離。但依據行動裝置的不同,距離亦有差別,我使用的是 Samsung S10(兩年前的手機),手機也配有 Bluetooth 5.0,以下實驗都會以 micro:bit 2.0 搭配 Samsung S10 為主,測試場地則在中興新村省政府風箏大草坪。


※手擲式飛機連線的有效距離,與環境及使用的手機有相當大的關係
※在空中可以連線到150公尺,剛啟動時建議以50公尺半徑飛行較保險。

資料來源:虎尾科技大學陳國益教授

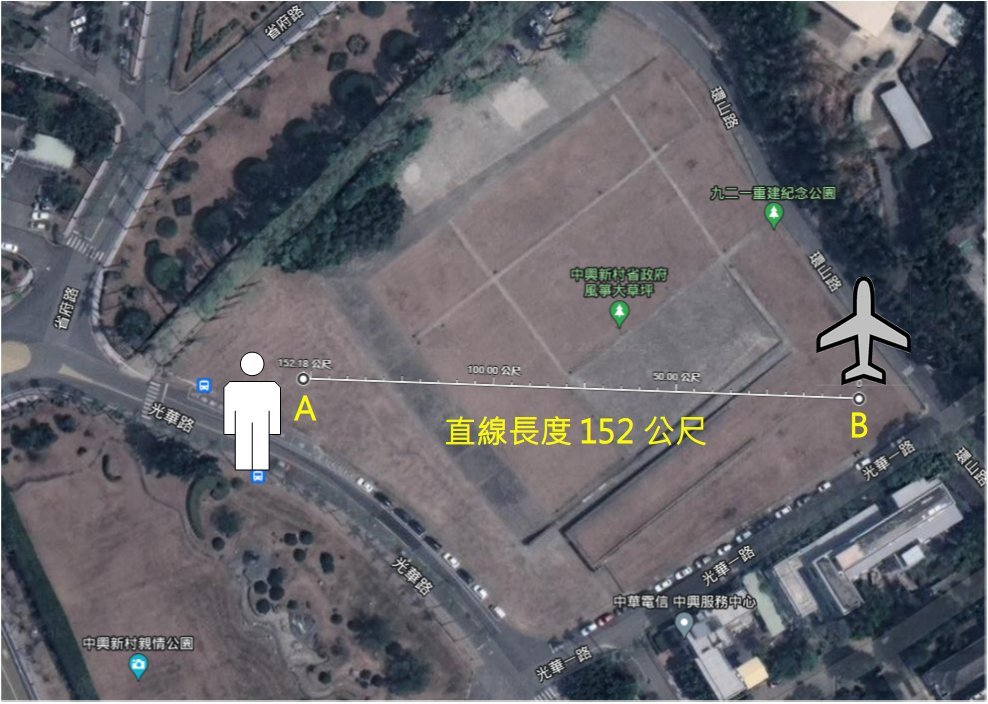

第一張圖:為地對地測試,A B 點間距 150 公尺,仍為連線狀態,
沒有斷線。值得注意的是:該場地為山坡地,故 A點 低於 B點約五公尺,
也就是飛機較高、手機較低的狀態。再多個幾公尺就斷訊了,所以可知
有效連線距離約為 150 公尺。

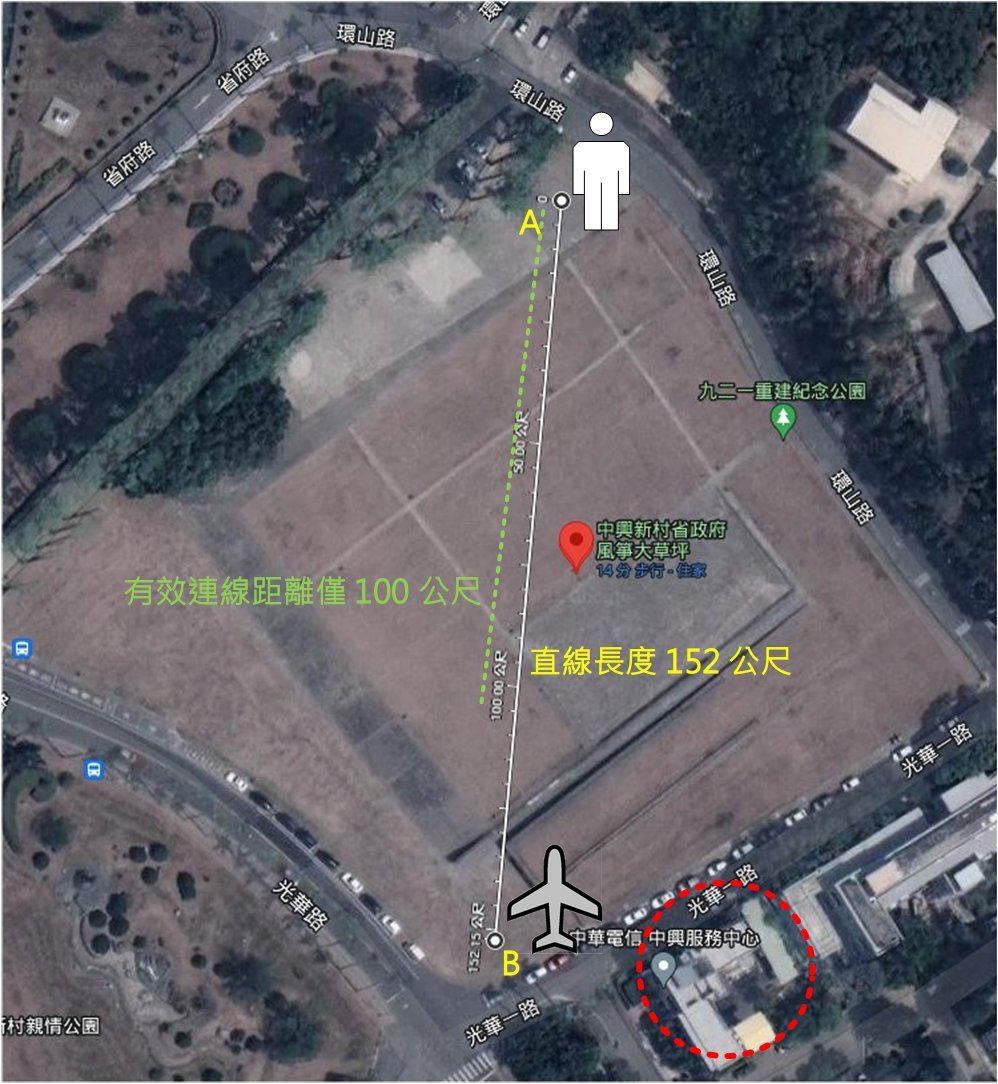

第二張圖:一樣是地對地測試,A B 點間距 150 公尺,
但有效連線距離只有到 100 公尺左右,之後便斷線。
可能的原因為飛機在地勢較低的位置,受地形影響較大。
且右下角為中華電信公司,屋頂有基地台天線,可能也是有效連線距離縮減的原因。

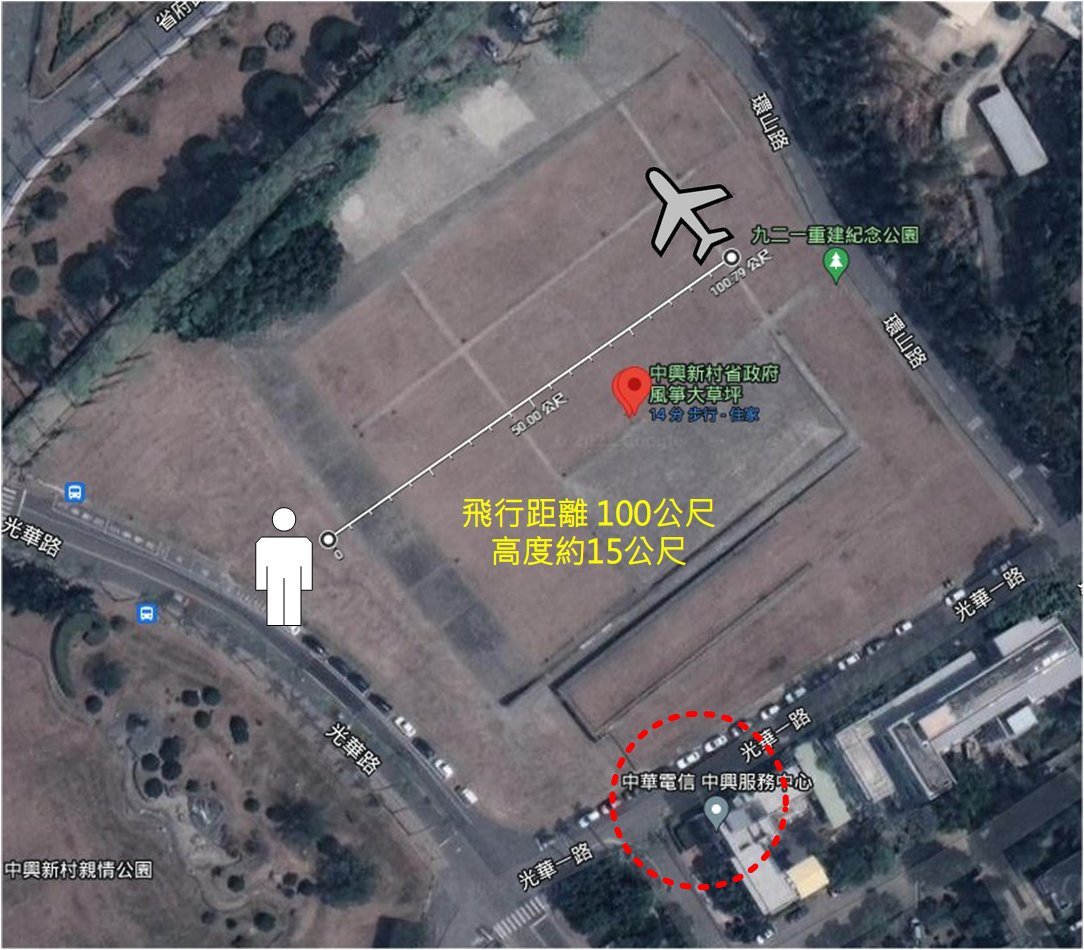

第三張圖:為飛機飛行中測試,在飛機目測高度約 15 公尺的飛行狀態下,
相隔100公尺的飛行距離可以有效操控(但若飛到右下角的中華電信基地台一樣斷訊),
因該場地限制,無法保持 100 公尺半徑飛行(會撞到樹林)。且因飛機翼展僅 49公分,
這個距離上已經看不太清楚,建議熟練有把握後再於此一距離上飛行。

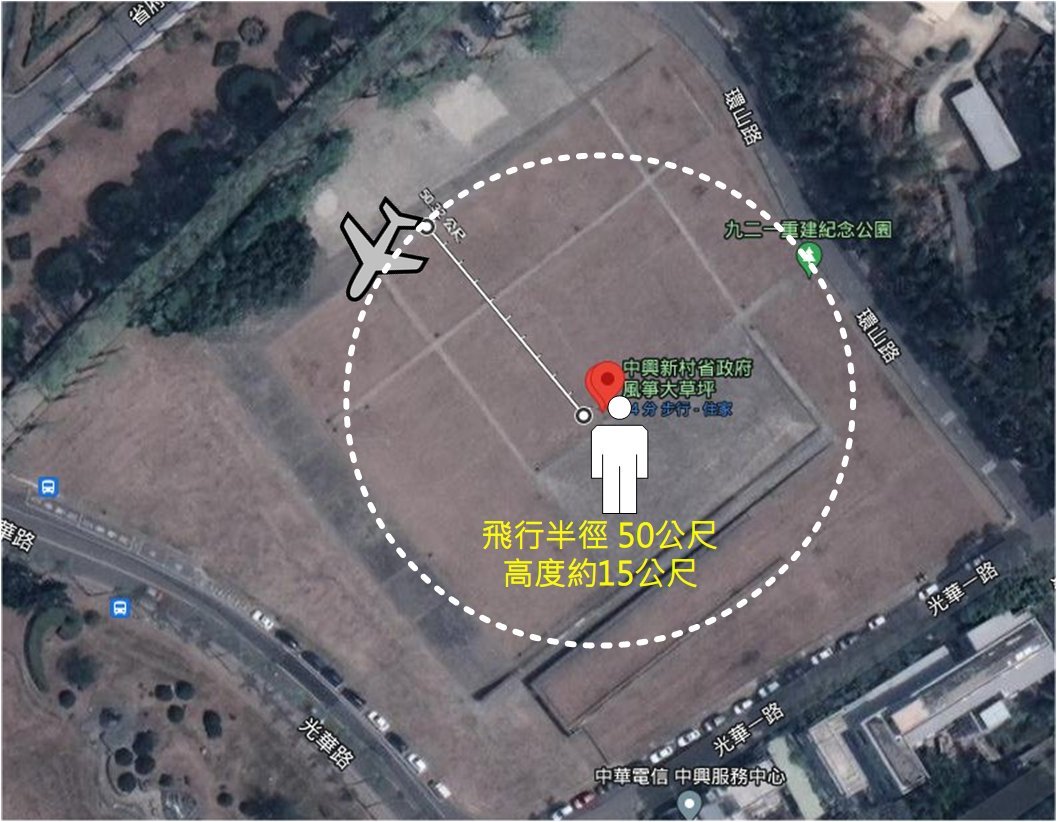

第四張圖:若人在場地中央,飛行半徑 50公尺,飛機目測高度約 15 公尺的飛行狀態下,
都可以有效操作,不會撞樹,也不會受基地台干擾,建議一開始以此飛行範圍練習,
再慢慢擴大,比較安全。





補充資料



V7RC這款APP是專門提供給市面上一般遙控車或是科普教育用途的APP,
透過它可以跟嵐奕科技的智能控制板進行連結,讓你的APP就可以控制
你的愛車。V7RC提供可以了兩個Channel與四個Channel控制的版本,
分別可以控制兩個伺服馬達或是四個伺服馬達。 可相容於大部分的遙控車。
