【TBB041】FT232 Mini UART 附杜邦線6PIN*1+5排針*2+五排座*2

【TBB041】FT232 Mini UART 附杜邦線6PIN*1+5排針*2+五排座*2

商品編號
TBB041
售價
290
優惠價
285
數量
庫存:10





原裝 FT232RL 進口晶片

更好的穩定性和兼容性







產品簡介/產品特性:

採用原裝FT232RL
支援Mac、Linux、Android、WinCE、Windows 7/8/8.1/10/11...
支持3種供電模式:5V對外供電;3.3V對外供電;由外部供電(要求3.3V-5V)

3種LED模式:TXD LED、RXD LED、POWER LED
TXD、RXD、RTS#、CTS#:採用彎排針引出

其餘功能PIN:預留焊盤(配送排針、排座,可上插或下插接入用戶系統;PIN間距支持插入萬用板)
使用說明:(以接入MCU為例)





VCCIO:輸出3.3V或5V(模組由USB供電,須將跳線帽跳到3.3V或5V)
GND:接GND
TXD:接MCU.RX ( 信號流向:MCU.RX << FT232 << PC.TX )
RXD:接MCU.TX ( 信號流向:MCU.TX >> FT232 >> PC.RX )
RTS:接MCU.CTS ( 信號流向:MCU.CTS << FT232 << PC.RTS )
CTS:接MCU.RTS ( 信號流向:MCU.RTS >> FT232 >> PC.CTS )
注意:該模組為USB轉TTL電頻,切勿直連RS232電頻,以免燒壞模組。

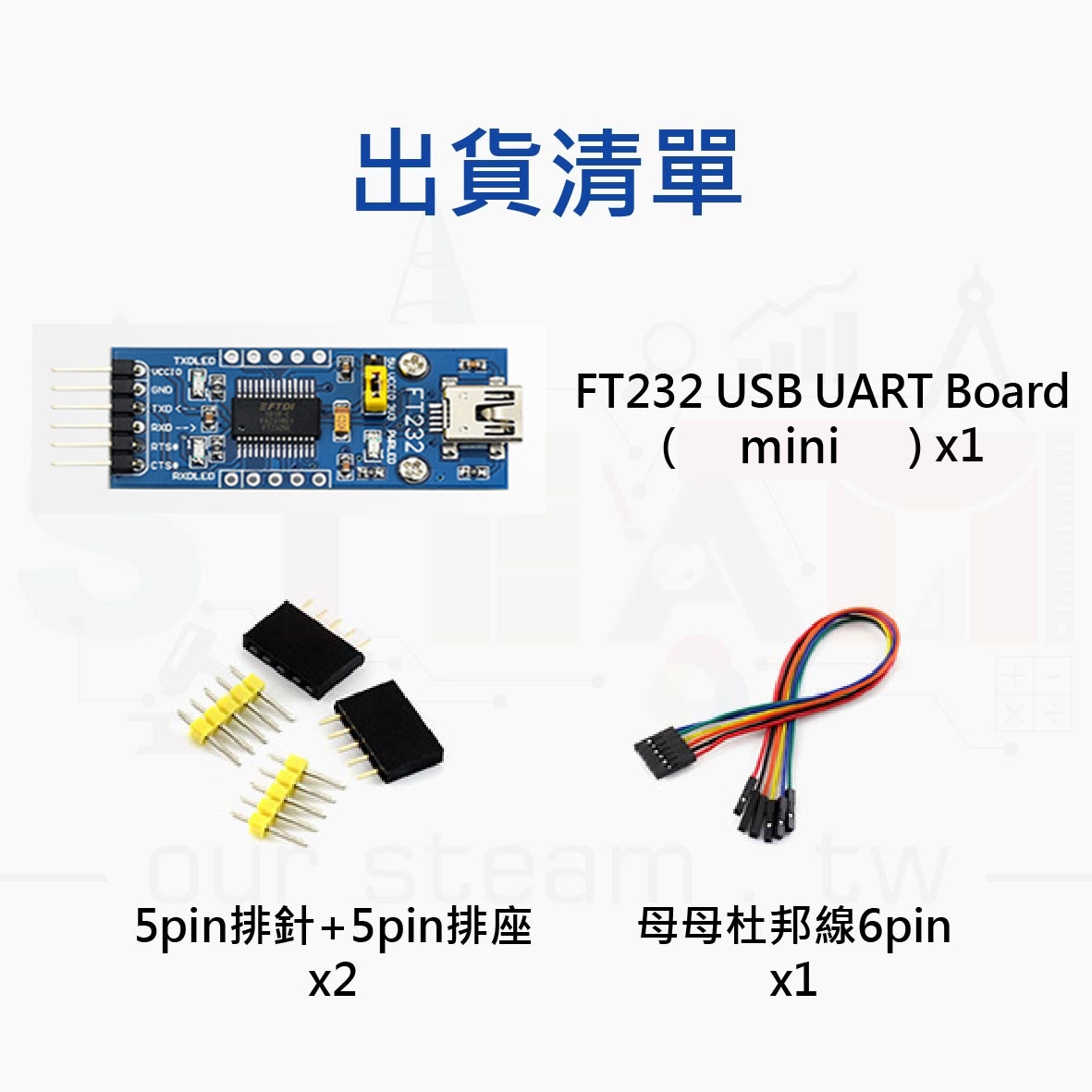

出貨清單

  • FT232 USB Mini 轉UART Board × 1
  • 5PIN排針 + 5PIN排座 × 2
  • 母母杜邦線 6PIN*1
