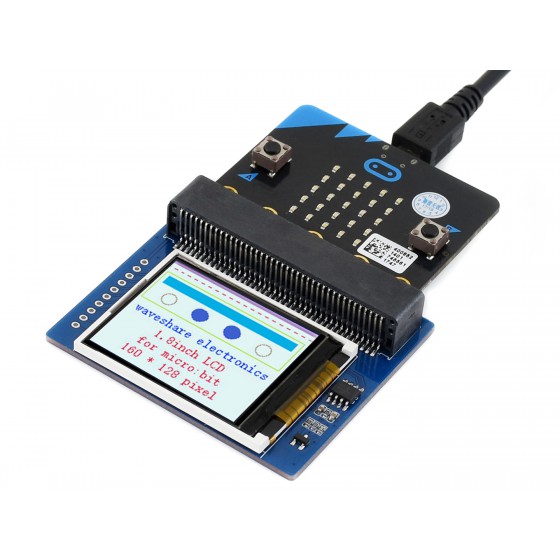

1.8 英寸 LCD 用於 micro:bit 品牌： Waveshare
《商品內容物》●1.8英寸micro:bit彩色螢幕顯示器x1 (不含主板)

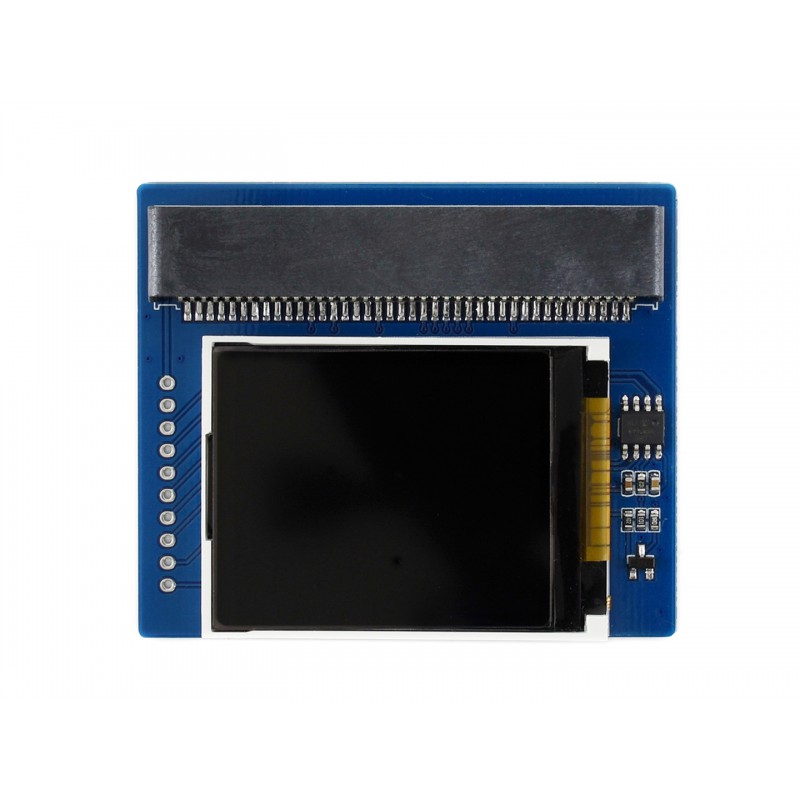

●特徵
micro:bit 連接器，可直接插拔
嵌入式驅動ST7735S，支持65K色
板載 SRAM 23LC1024，用作顯示緩存，不再內存不足
SPI接口，只佔用幾個IO引腳
通過 PWM 調節背光
預留控制接口焊盤，方便與Arduino/Nucleo板連接
自帶開發資源（micro:bit圖形演示/用戶手冊等）
●規格驅動器：ST7735S
分辨率：160x128
顯示顏色：RGB、65K色
工作電壓：3.3V
尺寸：61mm x 51.5mm

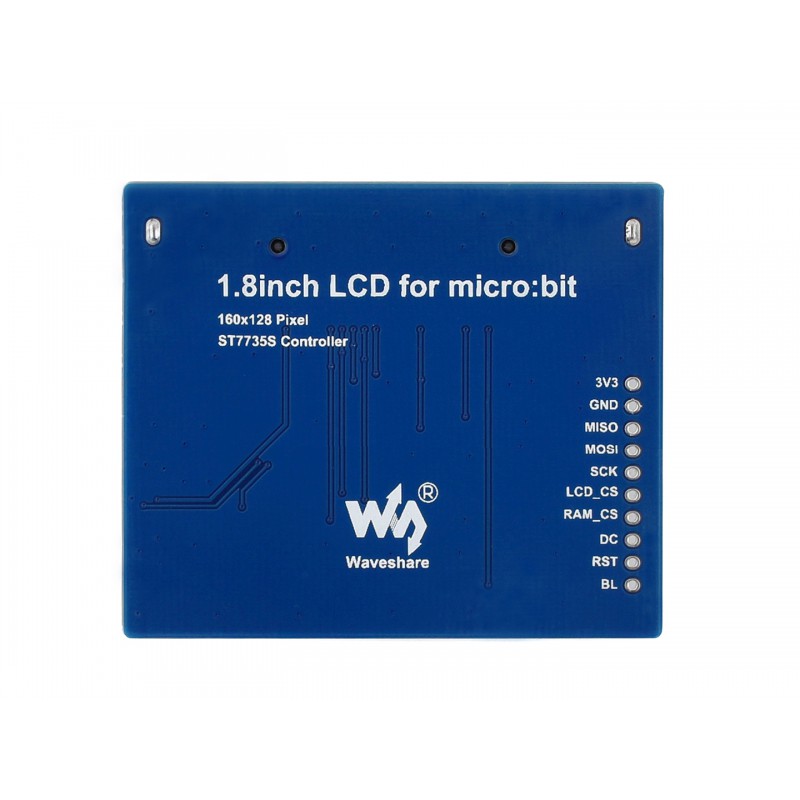

| PIN | MICRO:BIT PIN | DESCRIPTION |
|---|
| 3V3 | 3V3 | Power |
| GND | GND | Ground |
| MISO | P14 | SPI data master input/slave output |
| MOSI | P15 | SPI data master output/slave input |
| SCK | P13 | SPI clock input |
| LCD_CS | P16 | LCD chip selection |
| RAM_CS | P2 | SRAM chip selection |
| DC | P12 | LCD data/command |
| RST | P8 | LCD reset |
| BL | P1 | LCD backlight |

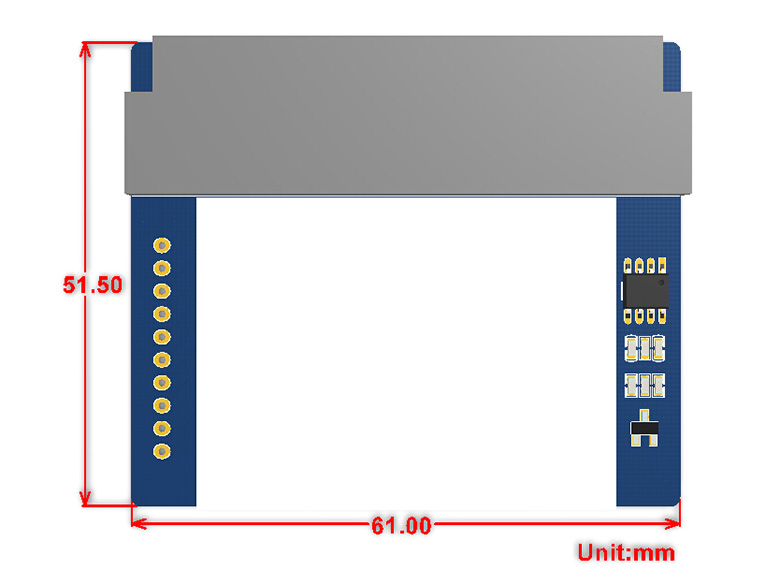

●尺寸
＊附原廠線上教學資源，如有需要下單後請來訊索取＊
