【KSR042】KSB061 PocketCard Lite 1.3吋 ESP32 學習板 micro:bit 擴充板

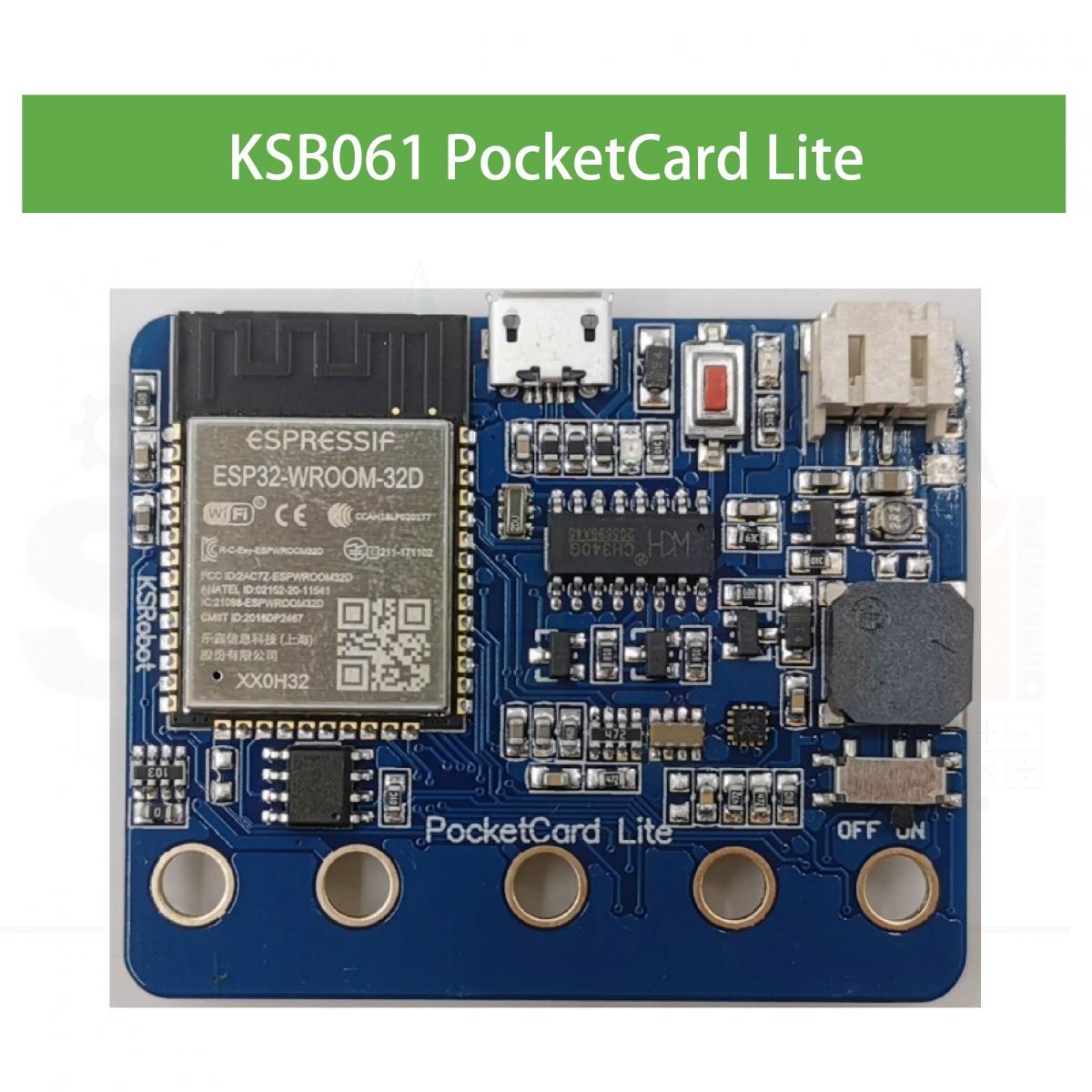

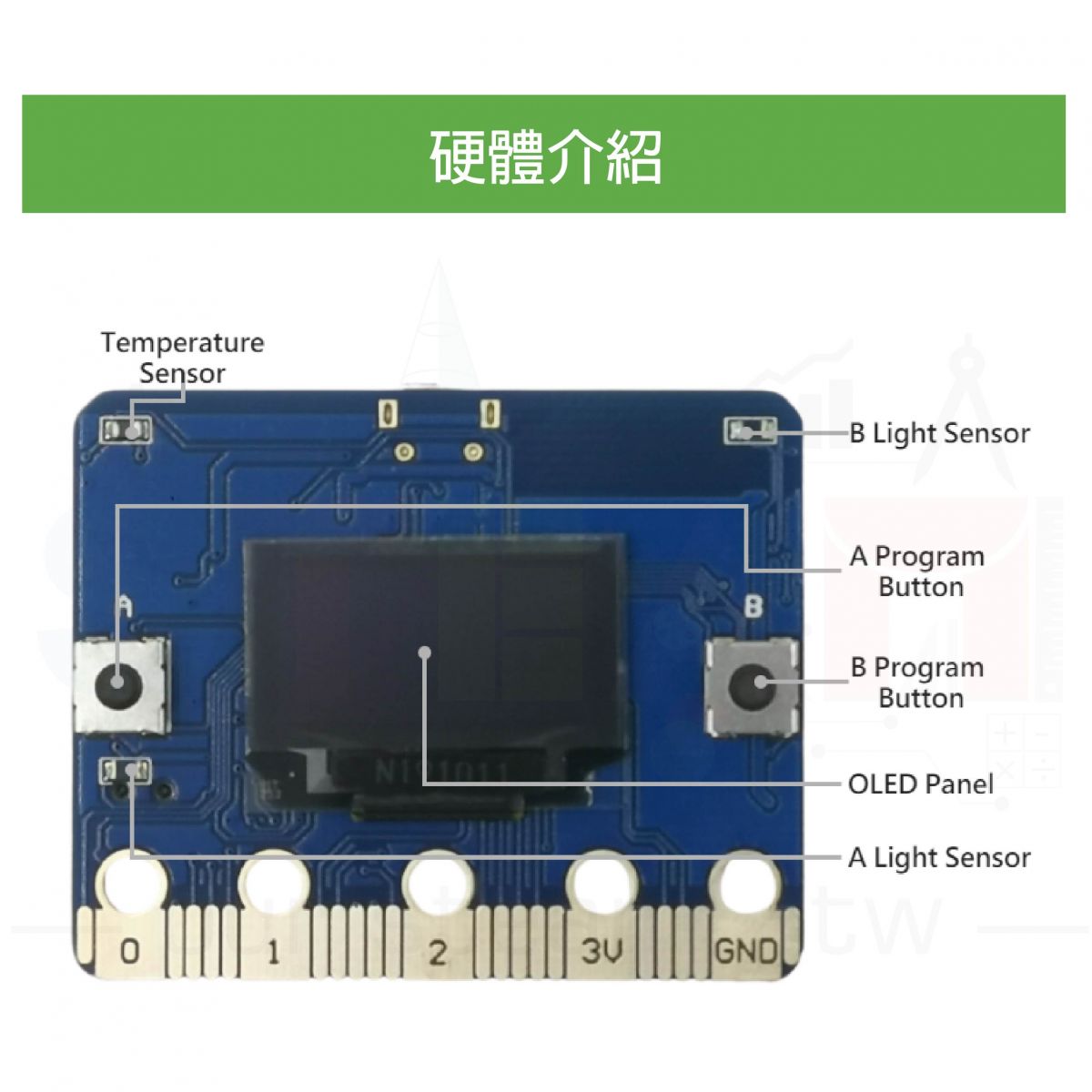

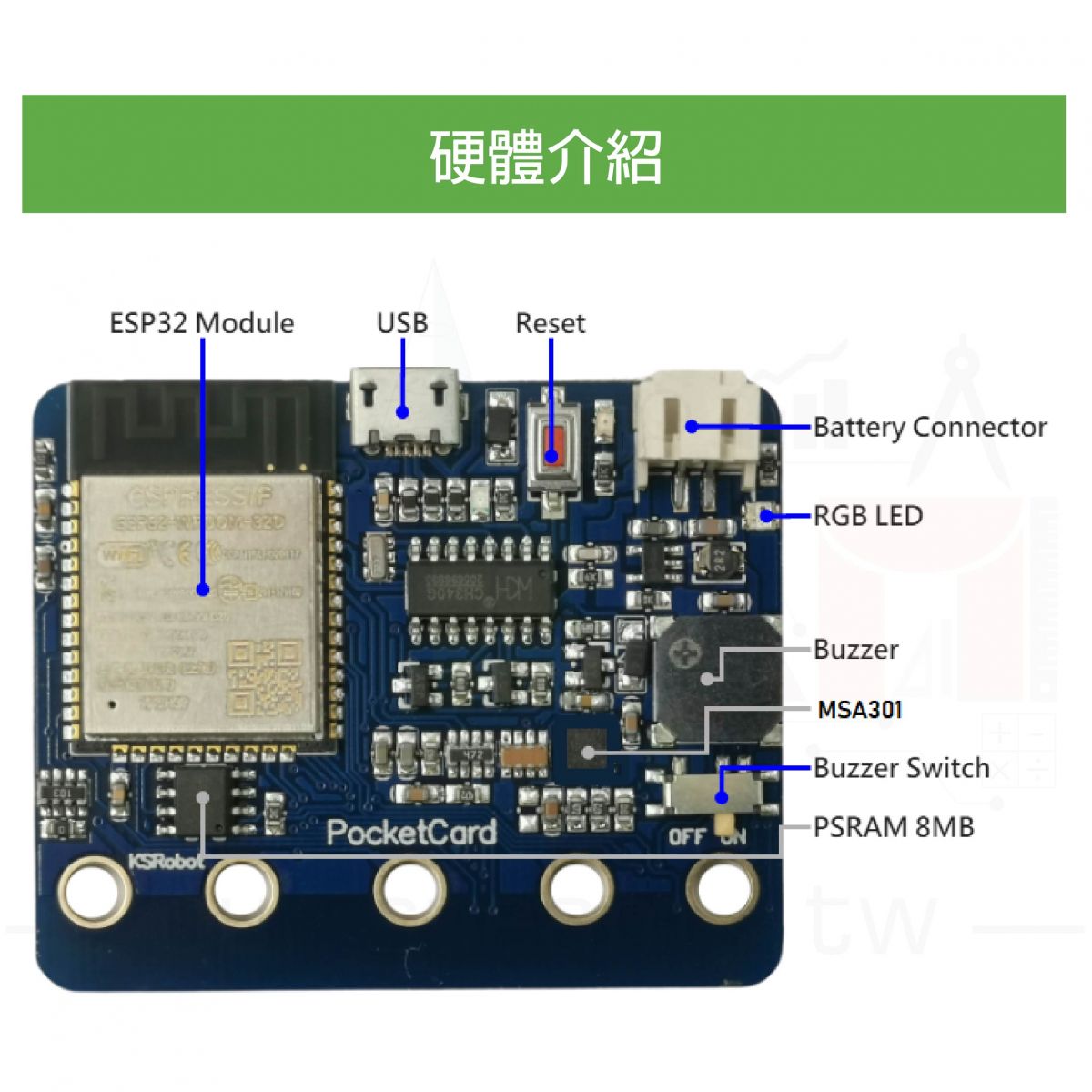

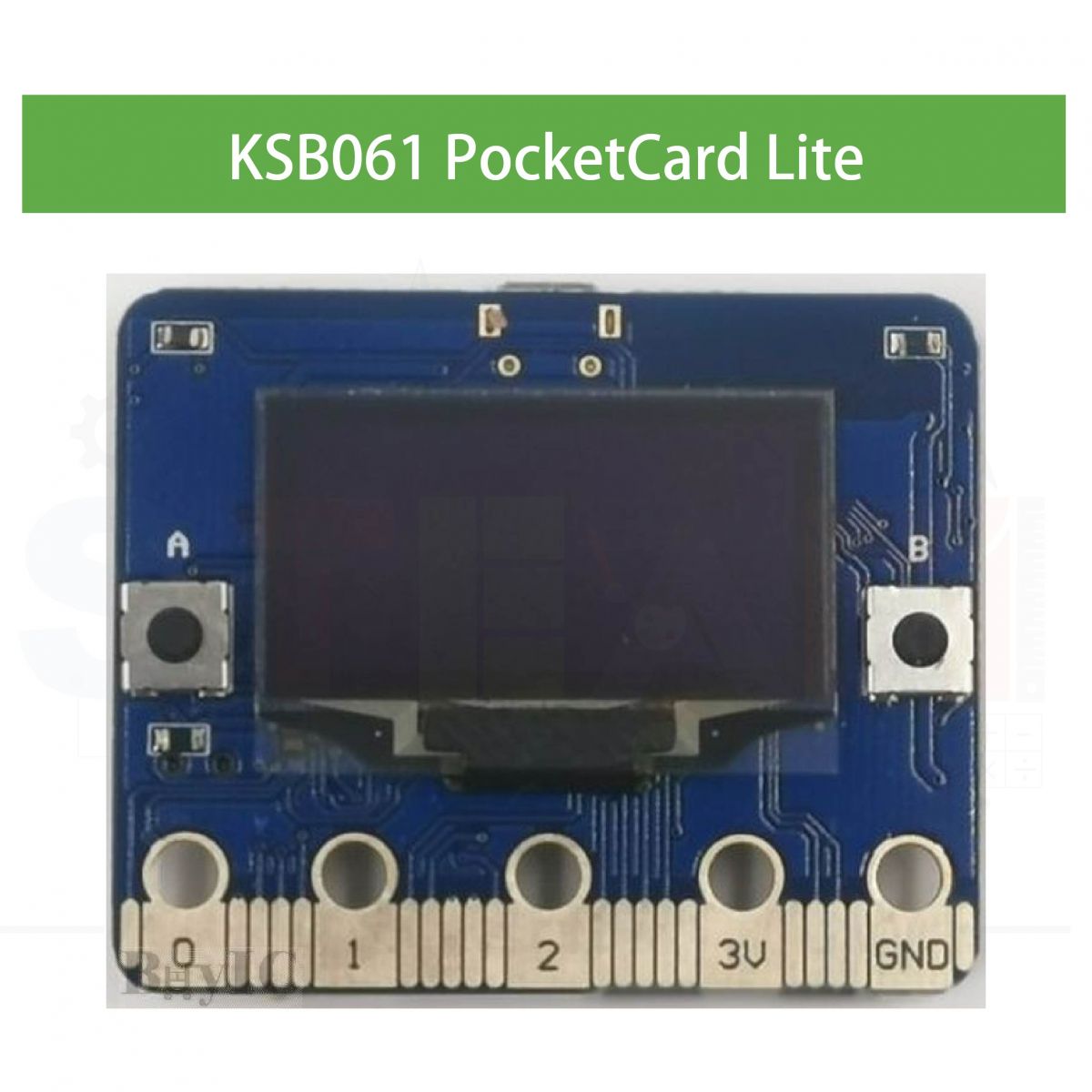

PocketCard Lite 板的尺寸為 5 cm x 4 cm，它包含一個 20 針邊緣連接器、內置 1.3 英寸 oled 面板、兩個光敏傳感器、兩個可編程按鈕、一個 ntc 熱敏電阻、一個蜂鳴器和一個MSA301 3-軸運動傳感器。

PocketCard Lite
CPU 處理器	雙核 32位 Xtensa LX6, 最高 240MHz
RAM 電腦記憶體	520 KB
ROM 唯讀記憶體	448 KB
Flash 快閃記憶體	4096 KB
PSRAM 虛擬靜態隨機存取記憶體	8192 KB (Version2)
Bluetooth 藍芽	Bluetooth v4.2 BR/EDR and BLE
WIFI 無線網路	802.11 b/g/n/e/i
Panel 面板	1.3 in. oled panel
Photosensitive sensor 光敏感測器	light sensors x2
Temperature sensor 溫度感應器	ntc thermistor x1
RGB LED	ws2812b x1 (Version2)
Button 按鈕	programmable buttons x2
Buzzer 蜂鳴器	buzzer x1
Buzzer Switch 蜂鳴器開關	buzzer Switch x1
Micro USB	micro USB(for UART)
Motion sensor 動作感測器	MSA301 3-axis motion sensor x1
IO interface IO接口	compatible with most micro:bit I/O features
Size 尺寸	5x4cm

I/O 空間配置如下:

主板元件	ESP32 腳位
按鈕 Botton A	GPIO 14	數位輸入
按鈕 Botton B	GPIO 25	數位輸入
光感應器 Light Sensor(A)	GPIO 39	類比輸入
光感應器 Light Sensor(B)	GPIO 36	類比輸入
溫度感應器 Temperature Sensor	GPIO 34	類比輸入
蜂鳴器 Buzzer	GPIO 26	PWM
顯示面板 Oled Panel(SCL)	GPIO 22	數位輸出
顯示面板 Oled Panel(SDA)	GPIO 21	數位輸出
MSA301(SCL)	GPIO 22	數位輸出
MSA301(SDA)	GPIO 21	數位輸出
RGB Led	GPIO 12	數位輸出

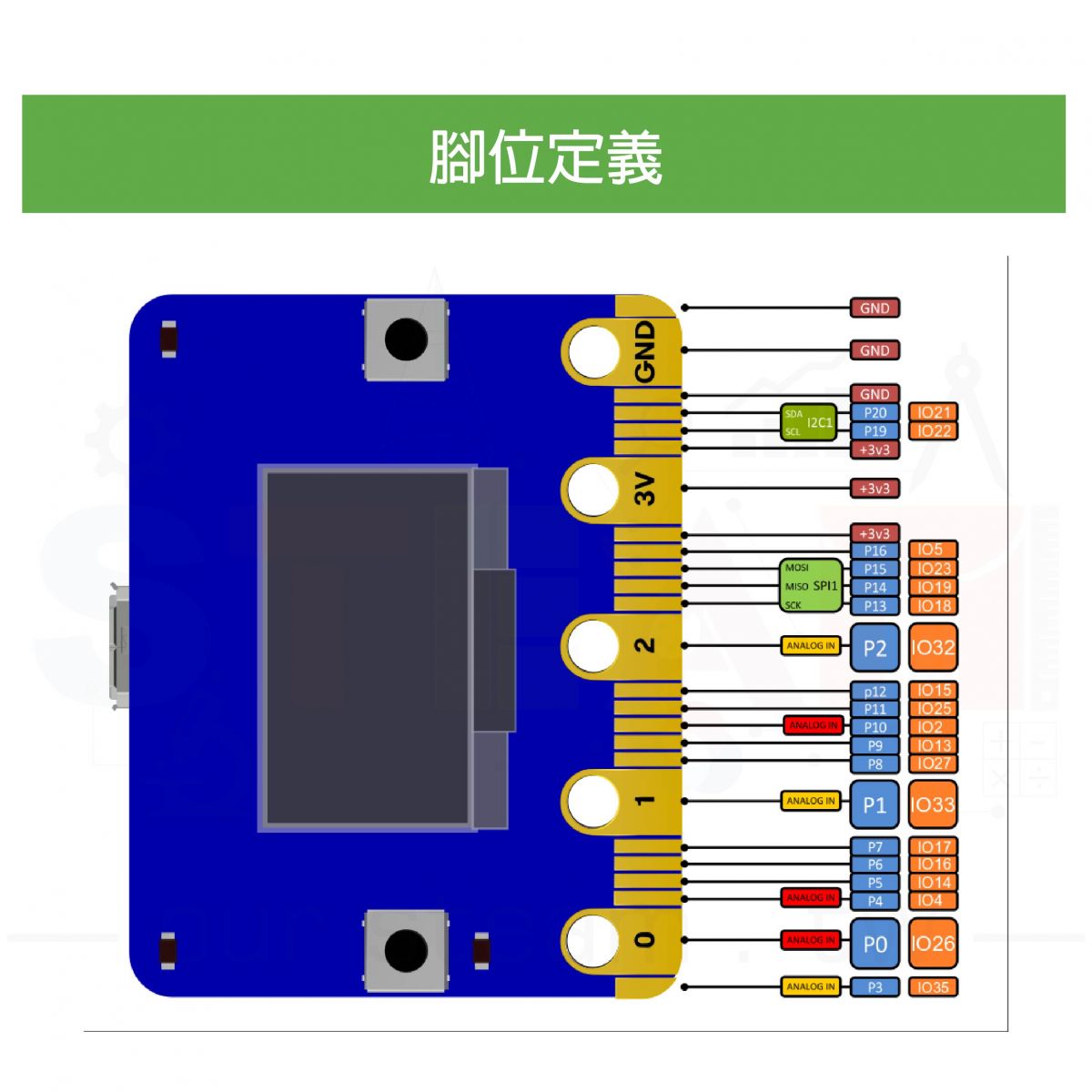

腳位定義
邊緣接口兼容micro:bit
