【KSR044】KSB060 IO(14500)擴展板 V3版本

【KSR044】KSB060 IO(14500)擴展板 V3版本

產品規格
●蜂鳴器 1個
●RGB LED 2個
●電源開關
●5V / 3V IO電源選擇跳帽
●指撥開關(蜂鳴器 和 RGB LED)
●3排針IO腳位(P0~P20)
●IIC腳位插座 4個
●Micro USB 電源輸入
●14500 電池座,可使用14500鋰電池供電
●電源/充電/飽電 指示燈
●樂高孔位
●尺寸:60 x 50 x 19 mm

不含14500鋰電池,請另外選購
商品編號
KSR044
售價
410
優惠價
405
數量
庫存:50

產品簡介

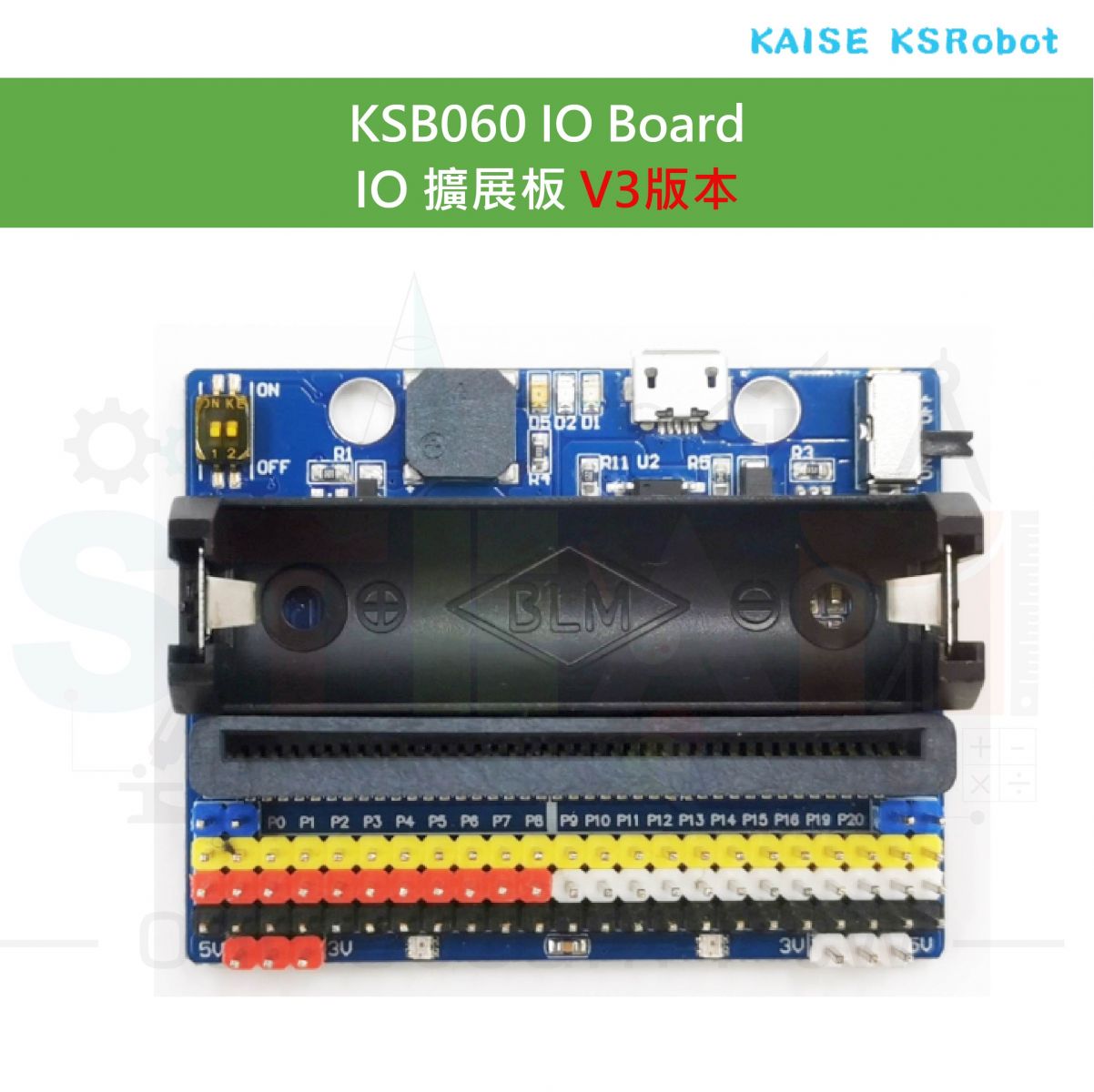

KSB060 IO Board 它引出了micro:bit主板的全部IO腳位,
並可以使用14500鋰電池供電以達到離線應用,蜂鳴器和RGB LED可以通過指撥開關來選用。
最大的特色是IO 供電 分成2組 P0~P8 和 P9~P20,
這2組可以分別選用3V / 5V ,以達到不同的模組供電需求。
適用 micro:bit,PocketCard 。

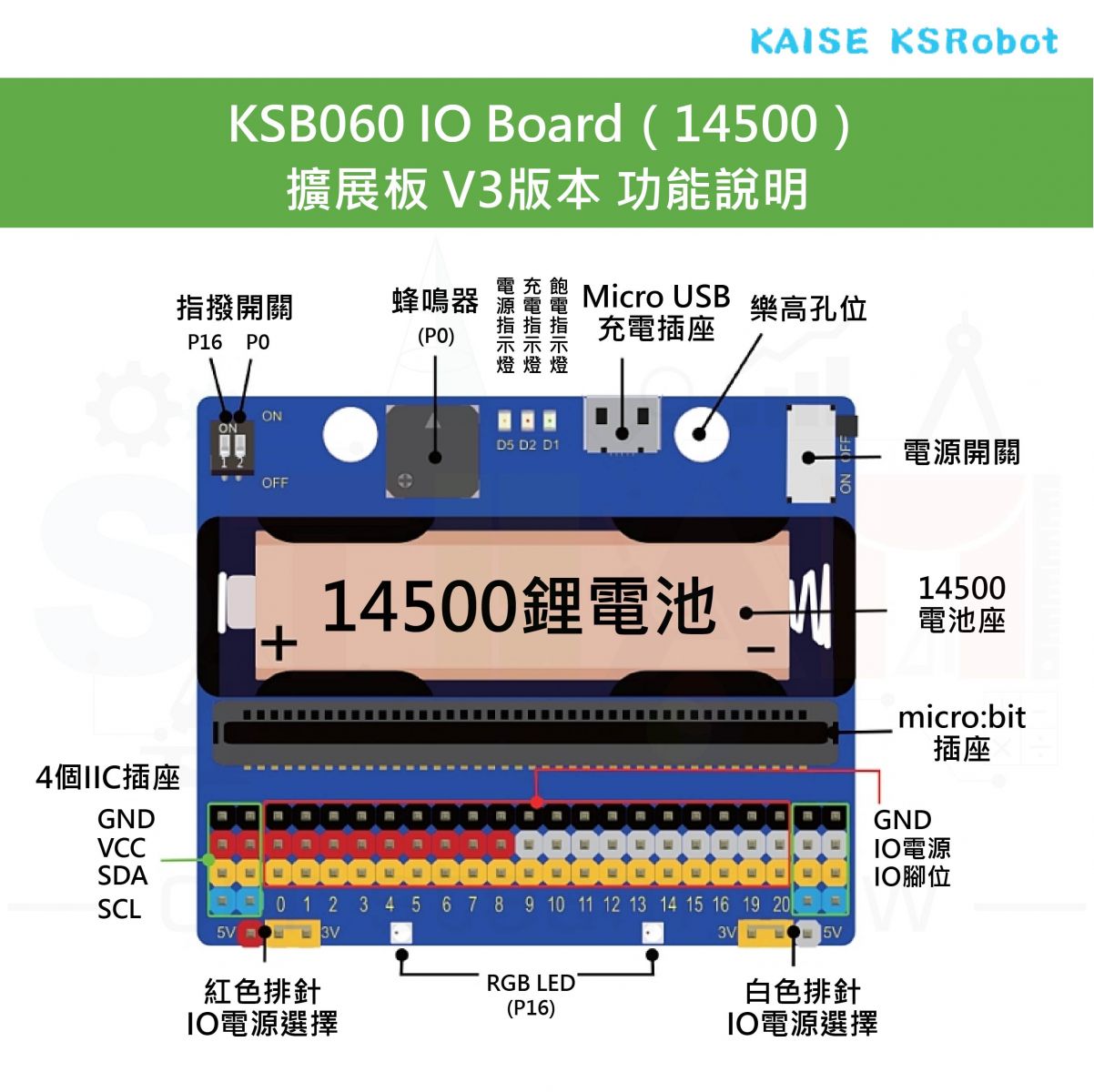

產品規格
●蜂鳴器 1個
●RGB LED 2個
●電源開關
●5V / 3V IO電源選擇跳帽
●指撥開關(蜂鳴器 和 RGB LED)
●3排針IO腳位(P0~P20)
●IIC腳位插座 4個
●Micro USB 電源輸入
●14500 電池座,可使用14500鋰電池供電
●電源/充電/飽電 指示燈
●樂高孔位
●尺寸:60 x 50 x 19 mm


產品規格
板載鋰電池保護IC,鋰電池首次裝上時,請先插上USB線上電,否則會有不供電狀況
電源開關:僅對鋰電池和擴展板的USB供電有開關作用
電源:使用板載鋰電池供電,插USB線 到擴展板的USB座 可充電和供電,插USB線 到主板的USB座 可下載程式和供電


充電過程燈號顯示如下

燈號作用
紅燈(充電指示燈)亮,綠燈(飽電指示燈)滅充電中
紅燈滅,綠燈亮充飽電
紅燈滅,綠燈滅鋰電池擴展板有問題,請先排除故障原因
紅燈閃滅,綠燈亮鋰電池沒有插上

蜂鳴器:板載蜂鳴器,使用P0腳位

RGB LED:2路全彩LED,使用P16腳位


不含14500鋰電池,請另外選購
