【KYS003】Keyes電壓檢測模塊Voltage Sensor電壓傳感器電子積木兼容arduino

【KYS003】Keyes電壓檢測模塊Voltage Sensor電壓傳感器電子積木兼容arduino

規格參數：
工作電壓:DC3.3-5V
檢測電壓:DC0-25V(5V單片機)
DC0-16.5V (3.3V單片機)
信號類型:模擬信號
接口:防反接接口/排針接口
定位孔大小:直徑為3mm
連接線長度:200mm

商品編號
KYS003
售價
83
數量
庫存：11
icon加入購物車 icon立即購買
電壓檢測傳感器模組




這個傳感器模塊是基於電阻分壓原理所設計,能使接線柱接口輸入的電壓縮小5倍,模輸入電壓最大為5V,那電壓檢測模

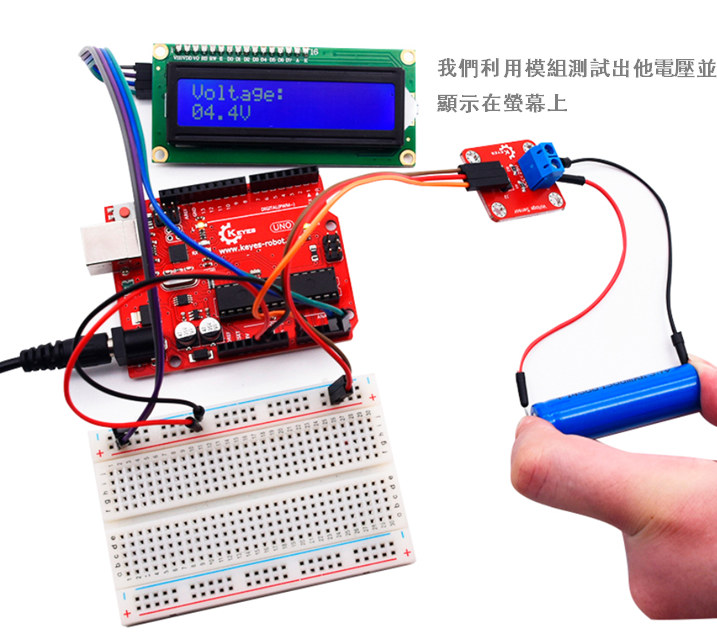

的輸入電壓則不能大於5VX5=25V(如果用到3.3V系統,輸入電壓不能大於3.3Vx5=16.5V) 。傳感器接到KeyesUNOR3開發板
測試時,因為所用AVR芯片為10位AD,所以此模塊的模擬分辨率為0.00489V5V/1023),故電檢測模塊檢測輸入最小電壓為
0.00489VX5=0.02445V。

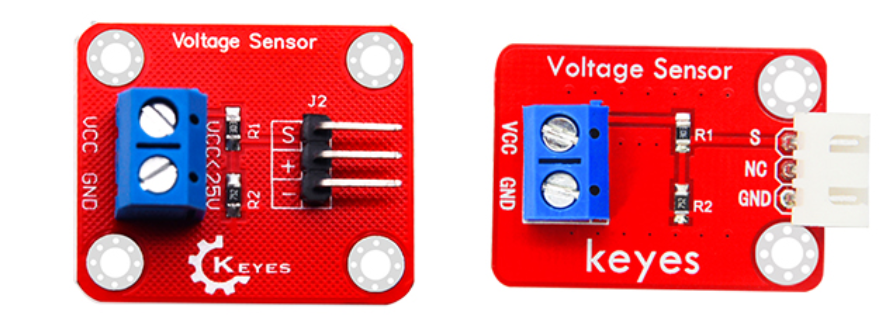

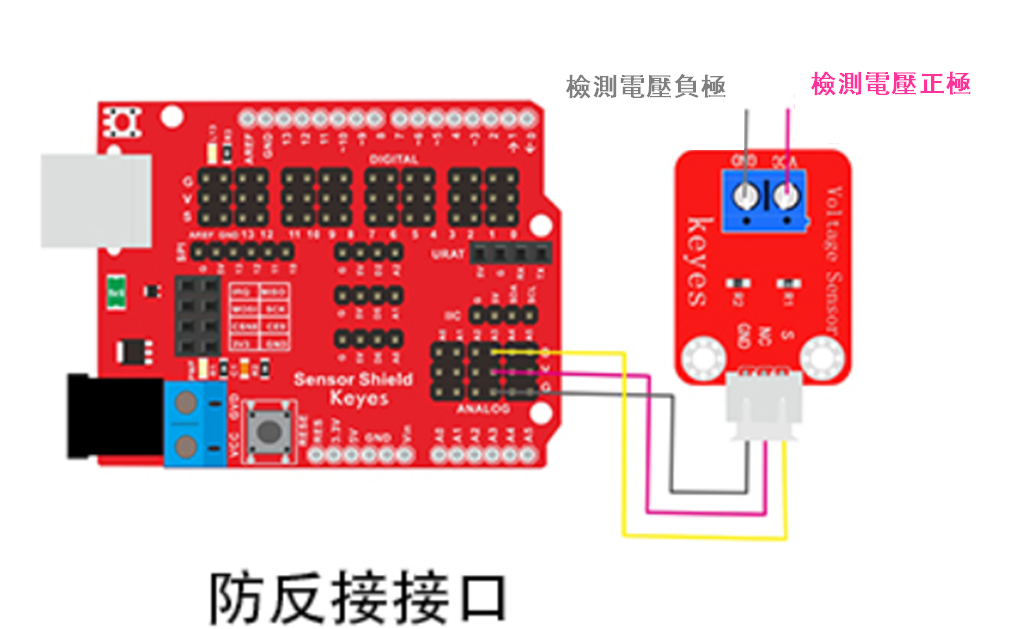

該模塊兼容各種單片機控制板,如arduino系列單片機。模塊包含2種接口,任你選擇。一種是間距為2.54mm的防反接白色端
子,使用時,我們可以在單片機上堆疊一個傳感器擴展板。模塊和自帶導線連接,然後連接在傳感器護展板上簡單方便。另一
種是間距為2.54mm的排針接口,利用公對母杜邦線,可直接連接在單片機上。



規格參數：
工作電壓:DC3.3-5V
檢測電壓:DC0-25V(5V單片機)
DC0-16.5V (3.3V單片機)
信號類型:模擬信號
接口:防反接接口/排針接口
定位孔大小:直徑為3mm
連接線長度:200mm
