【ICS001】MbitBot 多功能板 micro:bit mBot 專業擴充板/擴展板

【ICS001】MbitBot 多功能板 micro:bit mBot 專業擴充板/擴展板

MbitBot 是一塊應用極廣的擴充板,當您在使用micro:bit 時,會發現現有功能相當好用,但是想要擴充時常常會遇到下列問題:

1. 電源供應不足。
2. 大部分腳位已被現有功能佔據。

儘管micro:bit 是個很好用的學習教材,但就創意延伸而言,很難製作較為複雜且多功能的主題。為了解決這個問題,為此而生的就是MbitBot !
Micro:bit microbit 擴展版
商品編號
ICS001
售價
971
數量
庫存:10
什麼是MbitBot?

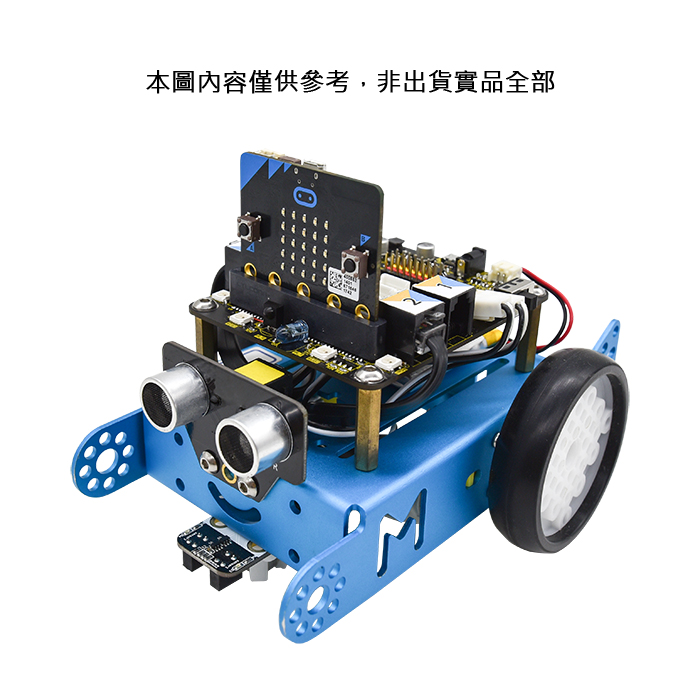

  • 專為連接mBot及micro:bit而生的專業擴展板。將mBot更換成MbitBot之主板,連接micro:bit後,不僅可沿用原Makeblock sensor,更能加裝Arduino模組。
  • 使用程式控制Turbo模式,爬坡、直線衝刺輕輕鬆鬆,遊玩自由度大大升級!(可適用micro:bit V2)

特色
  • 與mCore 相同的孔位、更多的直流馬達與伺服馬達擴充口,使創意不受限。
  • 在Turbo模式下,馬達將得到逼近極限的強大電源,爬坡、直線衝刺輕輕鬆鬆。
  • 擴充板上4顆彩色LED,可透過程式控制,使小車更加絢麗。

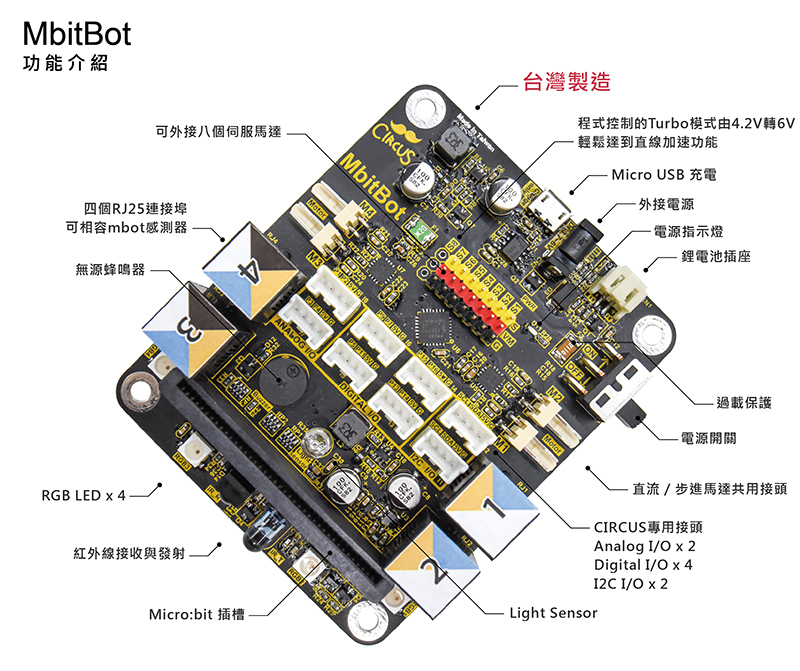

功能
  • 四個RJ25接口,可接上mbot感測器。
  • 四顆WS2812 RGB LED。
  • 一個Light Sensor與一個無源蜂鳴器。
  • 紅外線接收與發射一對。
  • 可接上四個直流馬達與八個伺服馬達。
  • 可外接兩個Analog IO 、四個Digital IO 與兩個I2C接口。
  • 兩種規格的電池供電接口,及一個USB充電接口。
  • 使用者可自定的Turbo模式,透過烙鐵與焊錫將板子上Turbo字樣旁的兩金屬點連接起來,即可將供應給馬達的電源升至6V。
  • 板子內建功能適用micro:bit V2
Micro:bit microbit 擴展版
Micro:bit microbit 擴展版


硬體規格

輸入電壓
  • 直流電源 DC 3.7 - 6V
  • 鋰電池 DC 3.7 - 4.2V
  • Micro USB插槽可供充電
軟體與程式
  • MakeCode
  • JavaScript
  • Python
  • Arduino IDE
內建感測器
  • 光源感應器 x 2
  • RGB LED x 4
  • 紅外線接收器
  • 蜂鳴器
  • 紅外線發射器

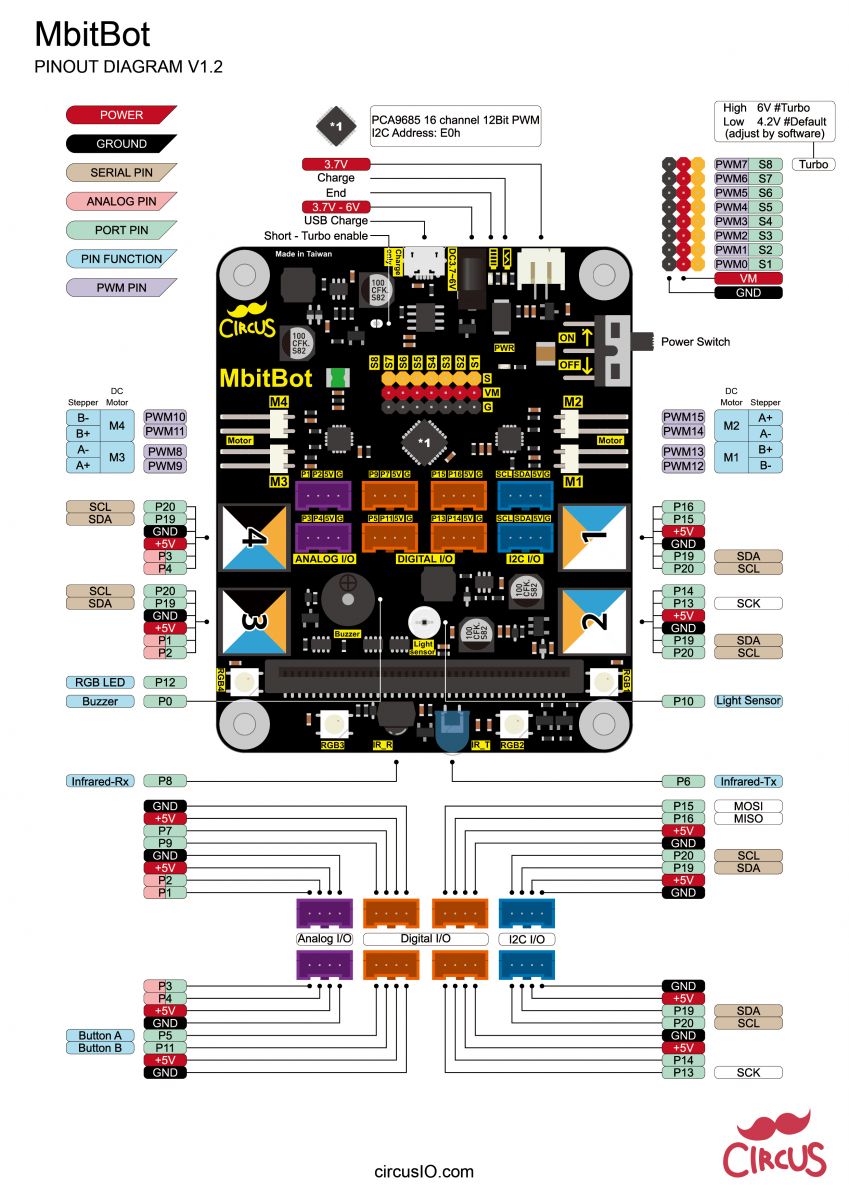

連接埠
  • RJ25 x 4
  • 直流馬達 x 4
  • 步進馬達 x 2
  • 伺服馬達 x 8
  • ANALOG I/O x 2
  • DIGITAL I/O x 4
  • I2C I/O x 2

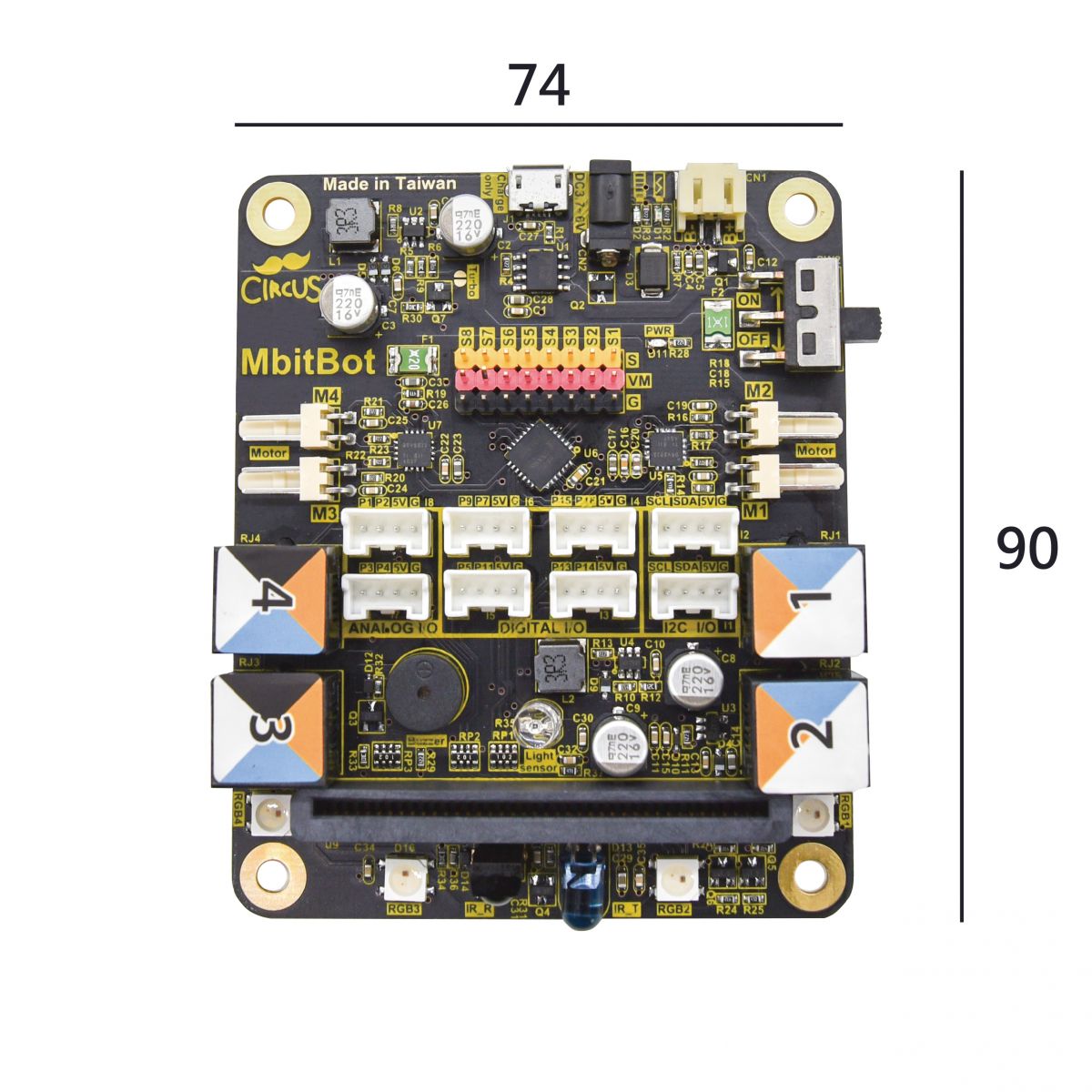

尺寸
  • 90 x 74 x 16 mm



規格比較表



mBot

MbitBot擴充板+ micro:bit

軟體與程式

  • mBlock
  • Arduino IDE
  • MakeCode
  • JavaScript
  • Python
  • Arduino IDE
  • Swift

工作電壓

  • 3.7V-6V
  • 3.7V-6V

板載感測器

  • 光源感應器
  • 按鈕
  • 紅外線接收器
  • 光源感應器X2
  • 按鈕X2
  • 紅外線接收器
  • 加速度感測器
  • 指南針
  • 溫度感測器

板載輸出元件

  • 蜂鳴器
  • RGB LEDX2
  • 紅外線發射器
  • 蜂鳴器
  • RGB LEDX4
  • 5X5 LED陣列X1
  • 紅外線發射器

連接埠

  • RJ25接頭 X4
  • 直流馬達接頭X2
  • RJ25接頭 X4
  • 直流馬達接頭 X4
  • 伺服馬達接頭 X8
  • ANALOG I/O X2
  • DIGITAL I/O X4
  • I2C I/O X2

共同點

  • 具備方辦初學者或沒有相關背景的人也能輕鬆創作的圖型化程式介面。
  • 多種程式撰寫方案,不論初學者或專業人員,都能以自己熟悉的方式開發。
  • 可外接多種感測器與馬達,並結合積木實現有趣的點子。
  • 開源的擴充程式庫方式,讓你能搜尋到別人製作的程式庫,也能自己製作圖形化積木。

差異性

  • 相較於mBot,使用micro:bit 結合MbitBot 擴充板除了擁有mBot相關優點外,還增加了不少感測器與擴充接口,使得開發更豐富,創意更多元。

優點

  • 擁有官方專屬2.4G無線傳輸模組
  • 官方製作多樣行動裝置APP
  • 處理器速度快
  • 板載感測器與輸出元件較多
  • 擴充接口多
  • 可接mBot模組
  • 能一次接4個直流馬達與8個伺服馬達
  • 不需轉接板,即可使用Arduino模組
  • 支援目前流行的程式語言

缺點

  • 處理器速度較慢
  • 板載感測器與輸出元件較少
  • 擴充接口較少
  • 本身只能接2直流馬達
  • 外接Arduino模組需轉接板
  • 支援程式撰寫方式不多
  • 無官方2.4G無線傳輸模組
  • 官方APP使用上較為受限

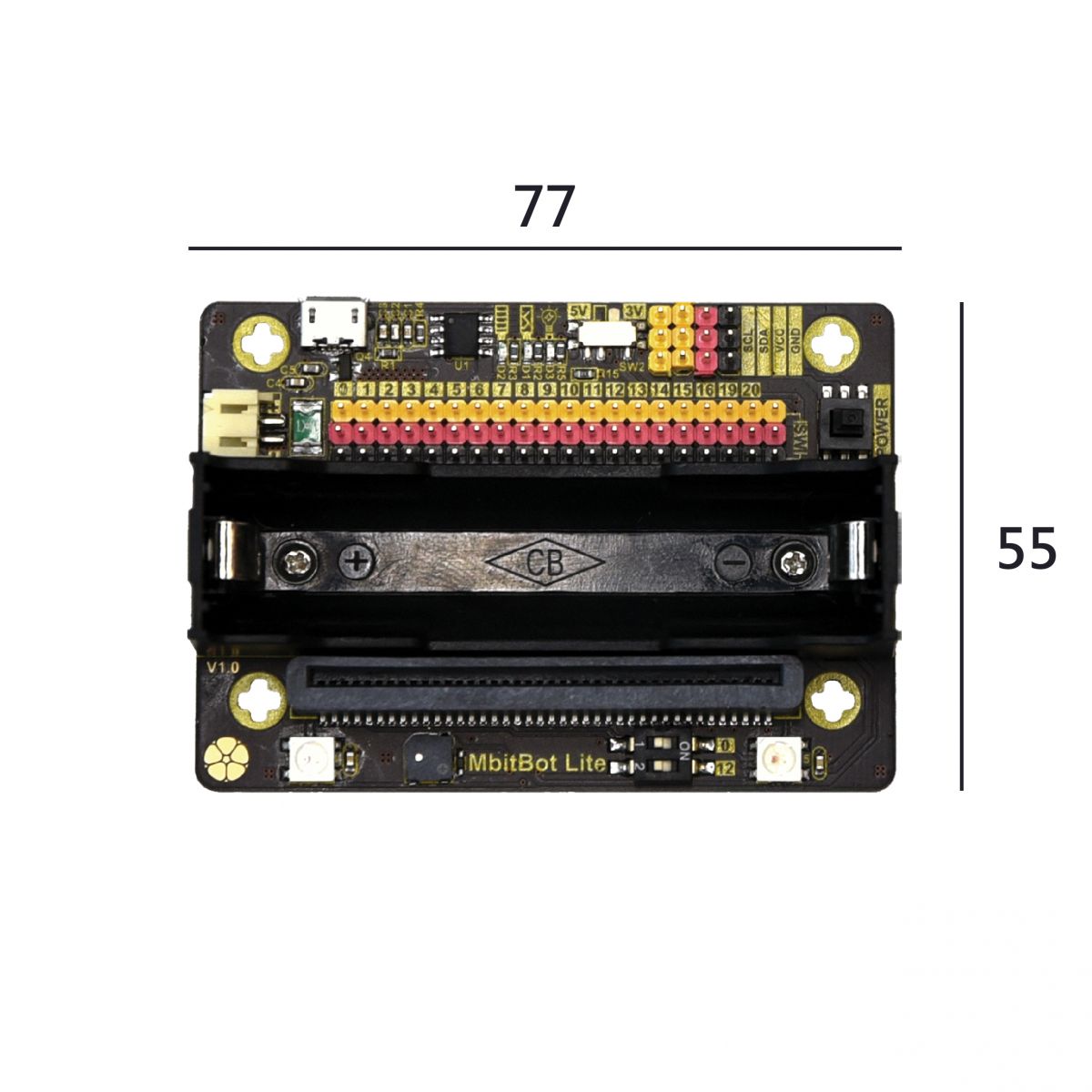

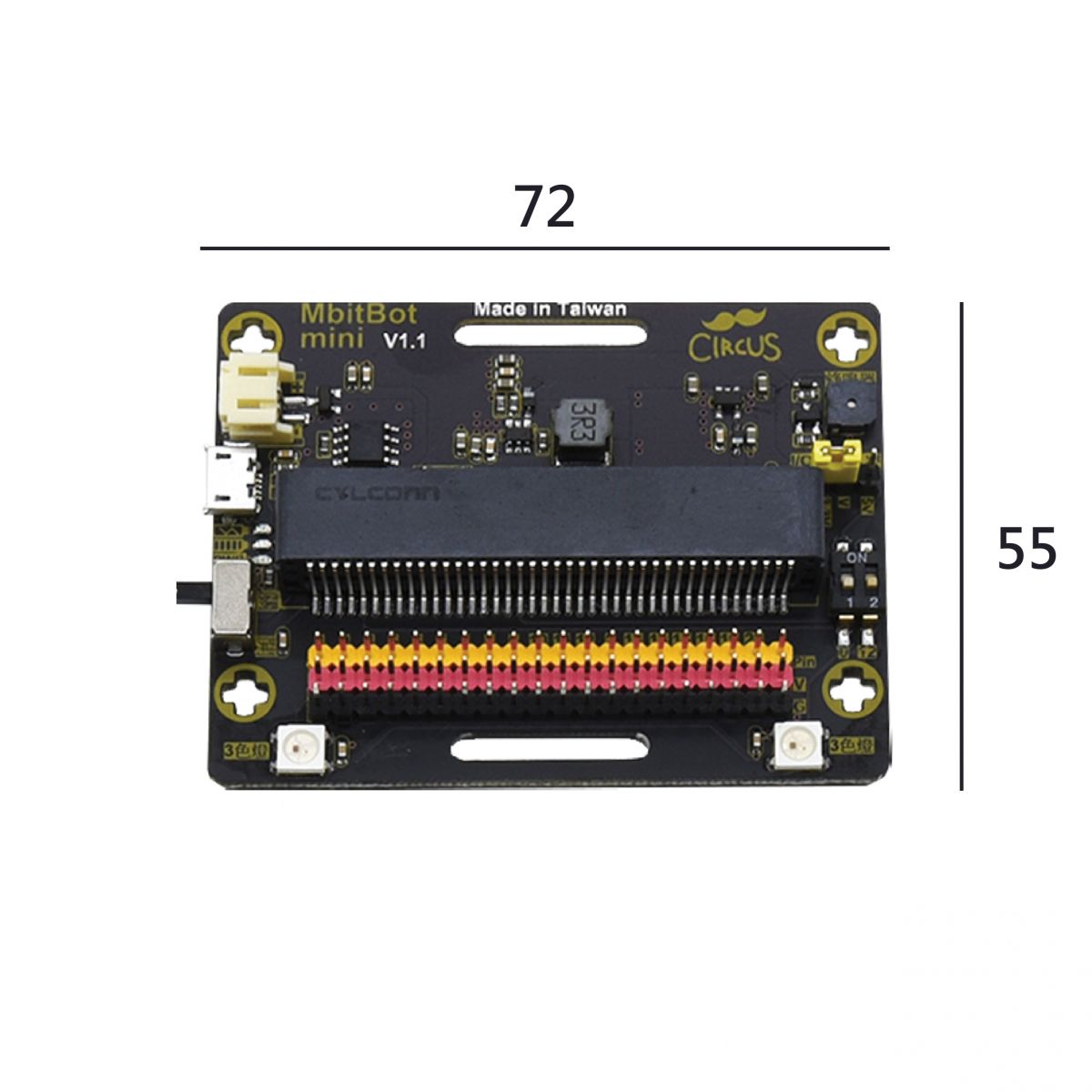

MbitBot 系列功能比較


MbitBotMbitBot miniMbitBot Lite
輸入電壓直流電源
鋰電池
  • DC 3.7-6V
  • DC 3.7-4.2V
  • DC 3.7、5V
  • DC 3.7V
供電方式
  • 鋰電池
  • micro USB
  • DC Jack
  • 鋰電池
  • micro USB
  • 鋰電池
  • micro USB
  • 18650鋰電池
軟體與程式
連接埠
  • 直流馬達 x 4
  • 步進馬達 x 2
  • 伺服馬達 x 8
  • RJ45 x 4
  • ANALOG I/O x 2
  • DIGITAL I/O x 4
  • I2C I/O x 2
  • micro:bit 外接腳位
  • I2C I/O x 1
  • micro:bit 外接腳位
  • I2C I/O x 3
  • 外接電源開關

電源開關
充放電指示燈
電池反接電路保護
蜂鳴器
RGB LED4個2個2個
紅外線接收/發射器
光源感應器
I/O 電源輸出切換5V/3.3V5V/3.3V
功能切換開關
M3螺絲孔
結合樂高積木孔位
主板插槽直立式平放式直立式
特色功能Turbo模式(4.2V to 6V)穿戴式槽孔設計18650電池座插槽
