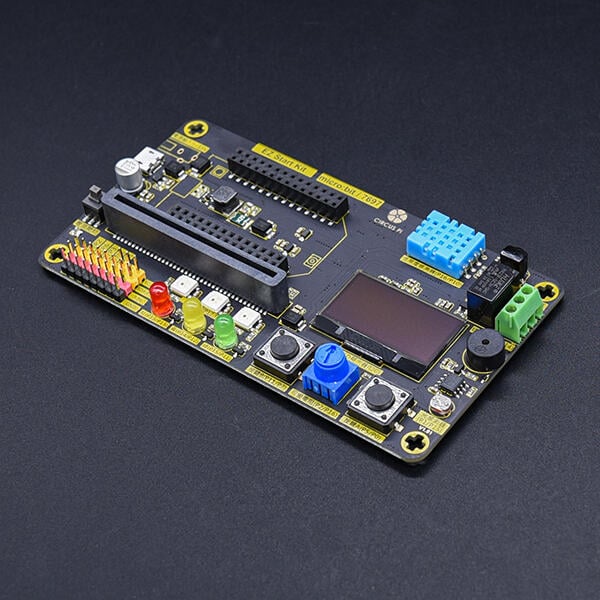

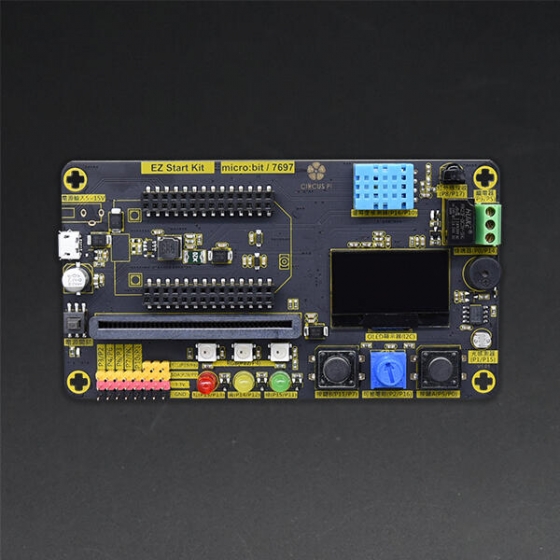

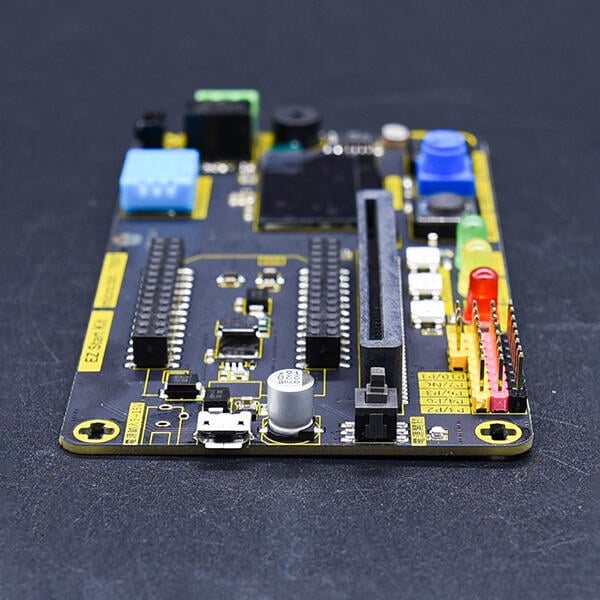

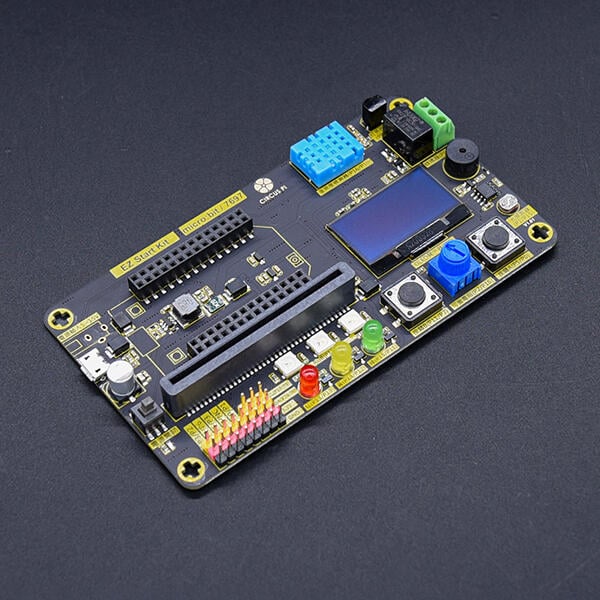

EZ Start Kit擴展板,具多項特色:- 最新二合一擴展板,能支援micro:bit & Linkit 7697
- 搭配了1.3吋的OLED液晶螢幕,較單使用LinkIt 7697& micro:bit有更高顯示變化
- 讓學生不要在浪費時間連接杜邦線,更減少因線路連接錯誤造成主板的損壞率
- 搭配10種以上不同的實驗項目,並提供micro:bit 範例程式 & LinkIt 7697範例程式,上手學習更輕鬆

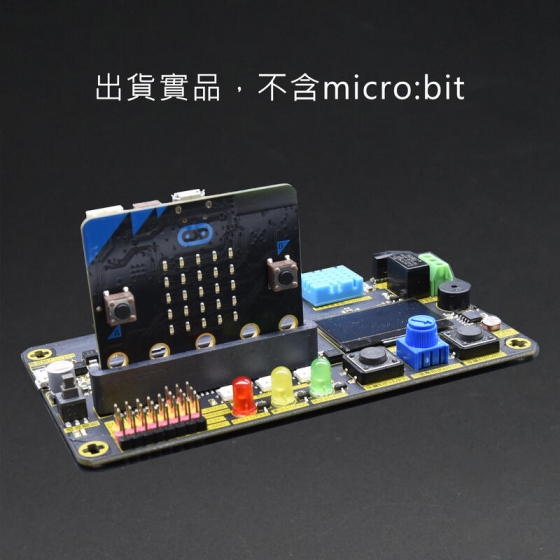

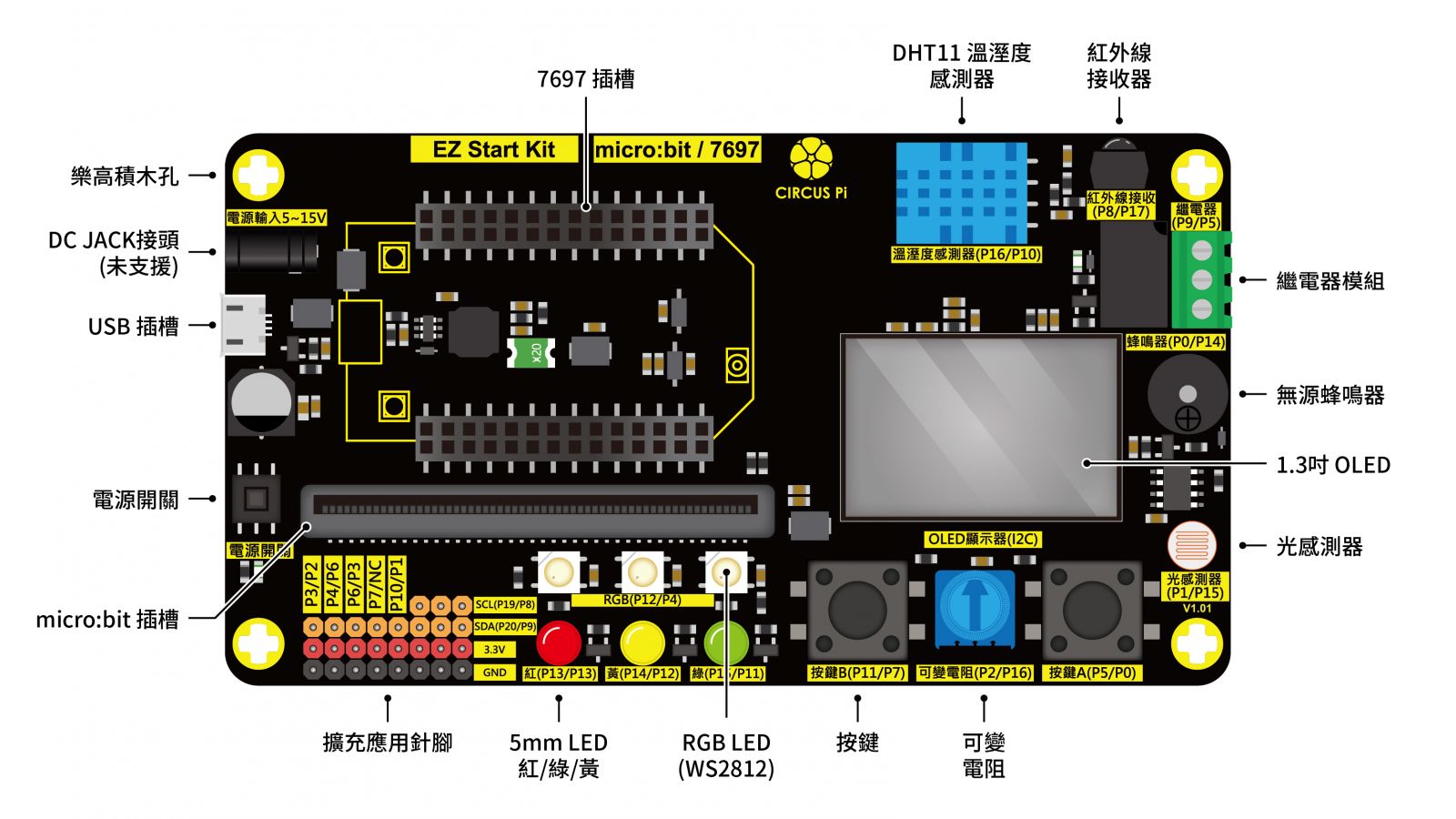

- LinkIt7697插槽µ:bit插槽:支援LinkIt7697及micro:bit雙主板,依照專案需求選擇主板,開發模式更多元。
- 樂高積木孔:可配合樂高專案應用。
- 按鍵A&B:直徑約6.5mm的黑色圓形小按鈕,這兩顆按鈕能讓您輸入指令並控制擴展板。
- 溫溼度感測器:可以量測溫溼度的感測器,型號是DHT11
- 量測值:空氣中的溫度(0~50度),與相對溼度(百分比),量測完成的數值可顯示於1.3吋的OLED液晶螢幕。
- 單色LED:單色LED共有三個顏色,分別是紅色、黃色、綠色,有了這三顆燈除了可以練習如何用程式點亮LED,也能製作紅綠燈小專題。
- 光感測器:採用光敏電阻來檢測環境光的強弱,量測數值範圍是0~4095,數值越大表示光強度越強。
- RGB LED:單色LED的上方有同樣數量的RGB LED燈,但這些RGB LED可不像普通的彩色LED它可是自帶驅動晶片的狠角色,只需一條訊號線即可控制點亮不同顏色,並且像火車車廂一樣可以一個串接一個。
- 蜂鳴器:能使用程式來讓它發出聲響,也可利用它來播放自己編的音樂或是當作警報器使用。
- 紅外線接收:可以接收紅外線遙控器發出的訊息,所以執行這次的範例程式,需要事前準備紅外線遙控器。
- OLED顯示器:1.3吋的OLED螢幕,方便我們顯示感測器的數值外,也能用於程式除錯,是個不可或缺的功能,擴展板上感測器的範例程式內,也都有使用到這個OLED。
- 繼電器:主要功能是可用小電流控制大電流元件,簡單來說就是一個電子開關,當您送電給它時,內部會接通,反之則斷開。
- 可變電阻:透過程式讀取可變電阻可得到0~4095的數值,調整數值的方法可透過旋轉可變電阻來改變,可用來製作需要調節控制的專案,例如:透過可變電阻調整LED亮度。
【硬體規格】
-SCRATCH
-MakeCode
-JavaScript
-Python
-Arduino IDE
-全彩 RGB LED
-5mm 圓頭 LED(紅 / 黃 / 綠)
-DHT 11 溫溼度感測器
-紅外線接收器
-繼電器模組
-無源蜂鳴器
-1.3吋 OLED
-光感測器
-按鍵
-可變電阻
-micro:bit 插槽(可擴充micro:bit / Web:bit / 7697:bit breakout / pixel:bit)
-LinkIt 7697 插槽
-I2C連接埠
-micro:bit / LinkIt 7697接腳
120 x 66 x 17 mm
