【ELF055】MG811 CO2 Gas Sensor Octopus COS氣體感測器 Arduino

介紹

Octopus MG811 CO2氣體傳感器是我們OCTOPUS系列中的CO2電子模塊,
外觀的基本設計,PCB固定孔和連接方式均與它們相同。
CO2濃度越高,輸出電壓將越低。在查看我們的手冊和編碼樣本後,可以輕鬆讀取CO2值。
CO2探頭採用工業級製造,對CO2高度過敏,並且對酒精和CO均具有抗干擾性。
即使在不同的溫度和濕度環境下,它也具有高性能和快速響應,並帶有負載信號放大電路。
此外,板上的加熱電路有助於直接從5V轉換為穩定的6V電壓,從而提高了模塊的適應性。


特性
  • 探頭工作電壓:6v
  • 內置升壓電路,支持輸入DC 3.7〜5V,電流超過500mA
  • OCTOPUS電子積木
  • 可輕鬆連接
  • micro:bit、arduino可用
商品編號
ELF055
售價
1,751
數量
庫存:99


參數
  • 名稱:章魚MG811 CO2氣體傳感器
  • SKU:EF04100
  • 工作電壓:直流3.7〜5v
  • 連接方式:G-GND,V-VCC,S引腳信號

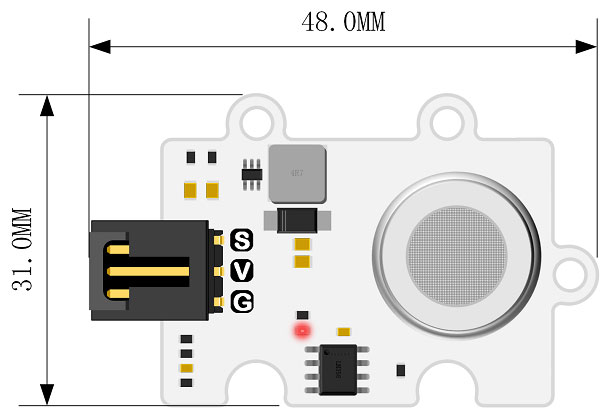

  • 尺寸:31 x 48毫米
  • 淨重:9.6克


驗證操作

MG-811探頭屬於電化學傳感器類別,在使用前請對其進行驗證操作以獲取準確的值。
提供穩定的電源後,探針會自行發熱。請將該模塊放置在新鮮空氣中並持續加熱48小時。
請測量模塊的輸出電壓(單位:V)並除以8.5,最終值應填寫到代碼的宏定義中:
  1. 定義ZERO_POINT_VOLTAGE(修改為:Voltage(V)/8.5)
例如:如果萬用表測試的電壓為2.4V,則我們使用2.4 / 8.5 = 0.282,我們應該對其進行如下修改:
  • define ZERO_POINT_VOLTAGE(0.282)
  1. 修改後,請將其上傳到Arduino主板,您現在就可以使用它來測試自己的項目。

編碼示例

請搜尋Elecfreaks Octopus MG811 CO2 Gas Sensor

結果

打開串行監控器,你將在5分鐘後得到周圍的CO2濃度。


出貨明細

  • MG811 CO2氣體傳感器*1


警告

該模塊屬於電化學二氧化碳,工作時探頭會自行發熱,請勿觸摸以免受傷。
在不使用傳感器時,請保存好密封條,以防由於長時間暴露在空氣中而導致探針“中毒”,
或者您必須連續加熱48小時才能激活它!
MG-811探頭屬於電化學傳感器類別,在使用前請先對其進行證明操作,以獲取準確的值。
