【ELF052】classroom sensor pack (不含主板)

【ELF052】classroom sensor pack (不含主板)

Micro:bit Sensor pack 是一個入門的套件組，
可以藉由basic:bit輕鬆地接到micro:bit上，
我們為課程精選了一些常用的電子零件。
這組套件可以幫助學生們學習要如何快速地建立他們的microbit專案。


內容物
•1 x Basic:bit
•2 x LED (紅、綠)
•1 x Potentiometer 角度/電位感測器
•1 x PIR sensor 紅外線傳感器
•1 x Soil Moisture 土壤溼度探測器
•1 x Servo 伺服馬達
•1 x Rainbow LED 全彩LED燈條
商品編號
ELF052
售價
1,030
數量
庫存：191
icon加入購物車 icon立即購買


Micro:bit Sensor pack 是一個入門的套件組，
可以藉由basic:bit輕鬆地接到micro:bit上，
我們為課程精選了一些常用的電子零件。
這組套件可以幫助學生們學習要如何快速地建立他們的micro:bit專案。


內容物
•1 x Basic:bit
•2 x LED (紅、綠)
•1 x Potentiometer 角度/電位感測器
•1 x PIR sensor 紅外線傳感器
•1 x Soil Moisture 土壤溼度探測器
•1 x Servo 伺服馬達
•1 x Rainbow LED 全彩LED燈條

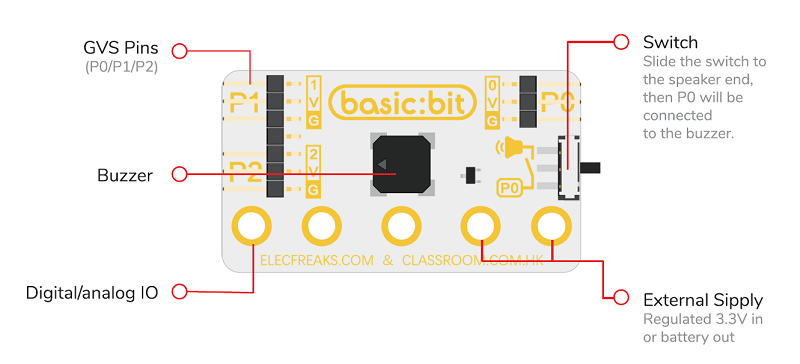

Basic:bit介紹

Basic：bit是micro：bit的基礎擴充板，內建蜂鳴器和三組GVS引腳（P0 / P1 / P2）。每組GVS引腳分別在micro：bit上導出IO埠、3V埠和GND埠。體積小且結構簡單，足夠完成98％的micro：bit應用。

特色
  • 體積輕巧，設計巧妙，能與micro：bit完美搭配。
  • 僅需要使用螺絲釘即可輕鬆與micro：bit連接並導出電源孔和IO埠。
  • 在micro：bit上導出P0、P1、P2、3V和GND埠。
  • 讓使用者僅透過上述的三個IO埠完成98％的micro：bit應用。
  • 在Basic:bit上就能開關蜂鳴器。

如何將basic:bit組裝到micro:bit?

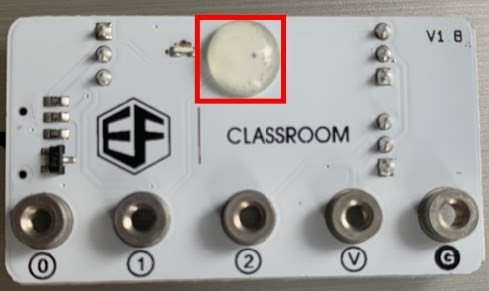

請注意，若您的micro:bit為V2版本，請先將basic:bit背面的圓形防撞貼撕下後再進行安裝。

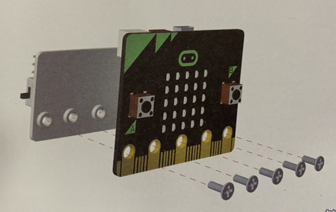

1.將basic:bit的正面貼合micro:bit的背面。


2.從micro:bit的正面鎖緊5個螺絲。順序：由Pin 0依序鎖至GND(由左至右)，注意螺絲必須完全鎖緊不留縫隙。

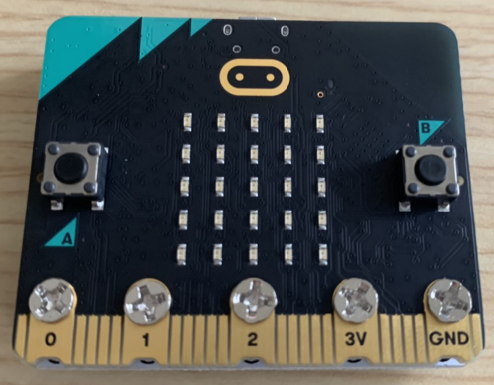

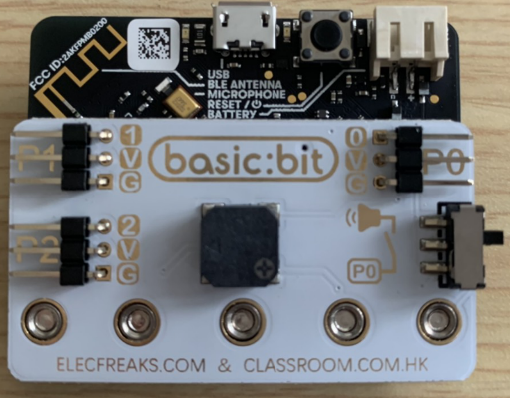

完成圖


如何將感測器連接上basic:bit？

認識GVS：負極(GND)及正極(VCC)提供電子模組電流，另一個接口則是micro:bit的某一個腳位(P0或P1或P2)和電子模組溝通用的訊號接口(Signal)，這三個接口的英文縮寫便是 GVS。

​而basic:bit上的S由Pin的數字替代，例如圖中的P1對照右側的GV1、P2對照右側的GV2、P0對照左側的GV0。
負極(GND)的連接線是黑色，正極(VCC)的連接線是紅色，訊號 (Signal)連接線會用黃色。請以此特性來為感測器接上basic:bit。
參數
  • 電壓：3.3V（由micro：bit供電）
  • IO埠：3
  • 尺寸：51.7毫米x 29.1毫米
