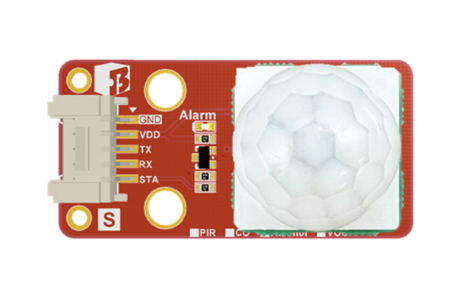

【BMC013】倍創科技 PIR 偵測模組

簡介
BMA46M422A 是倍創推出的PIR探測模組，板載倍創PIR探測數位模組 BM22S4221-1。模組為人體紅外偵測，與光學透鏡、被動紅外感測器綜合而成。 在出廠前皆已校準。此模組可通過BMCOM介面，使用UART通訊方式，實現 紅外偵測報警等功能。可應用于智慧安防、智慧家居等。

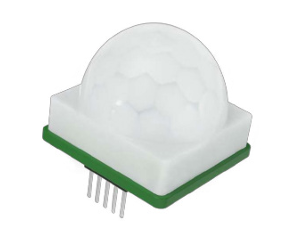

PIR 偵測感測器：BM22S4221-1

• 感測器內建MCU作為主控晶片，內部軟體濾波演算法提高PIR感測器的可靠性。採用UART通訊方式，應用廣泛。模組具有尺寸小、使用壽命長、成本低、無需外部驅動電路等優點
• BM22S4221-1 出廠前已校準

特性

• 工作電壓：3.0V~5.5V
• 工作電流：<1.2mA @ 3V
• 待機電流：<10μA @ 3V
• 板載PIR探測數位模組：BM22S4221-1，檢測角度：122°/106°（H/V）
• 可調整感測靈敏度
• 報警檢測時間、輸出時間、輸出準位可調
• 模組內建溫度感測器，具溫度補償功能
• 預熱時間：30s
• 通訊介面：

1. BMCOM×1  (STA，RX，TX，VDD，GND)
2. 通訊方式：UART (鮑率：9600bps )

• 提供Arduino Library 應用支援
• 模組尺寸：48mm×24mm×26.2mm

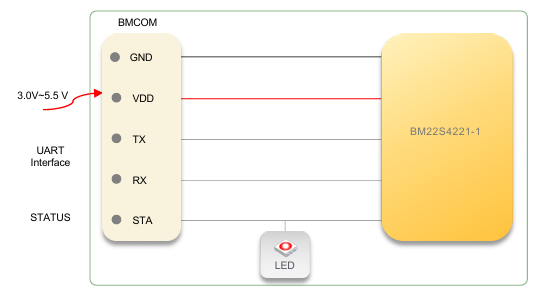

方塊圖

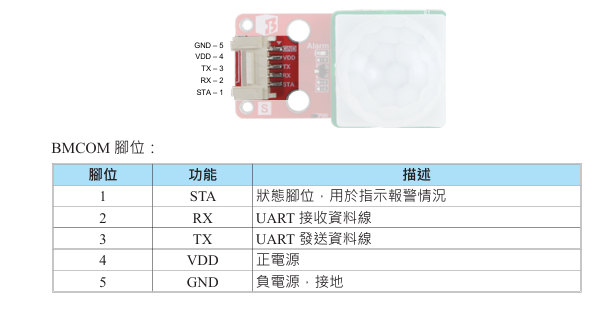

腳位說明

LED指示燈
Alarm LED：報警時亮起(設定報警準位為高準位時)。

STA 腳位

• 此腳位的輸出準位可指示模組是否報警
• 報警：探測範圍內有生物靠近，觸發紅外探測報警
• 可設定報警時的準位為高準位(出廠預設)或低準位

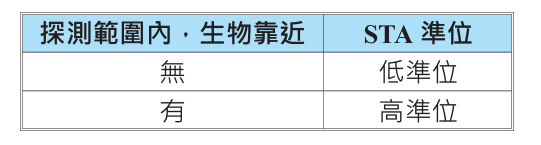

以設定報警時的準位為高準位為例：
