【BMC011】倍創科技 紅外線測溫模組

簡介

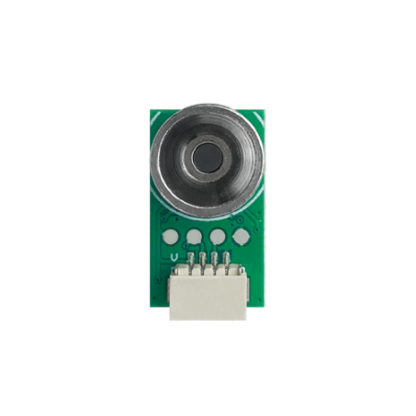

BMH63K203A 是一款紅外測溫模組。模組採用24位Delta Sigma A/D轉換芯片搭 配紅外熱電堆傳感器，實現溫度讀取。溫度量測範圍為0~100℃，出廠時已經 過校準。模組可通過I2C通訊方式或者PWM，實現環境溫度讀取等功能，也 可以通過設定閾值使IO輸出高低準位。可應用於紅外線體溫計(耳溫槍、額溫 槍)、工業測溫槍、電烤箱、電磁爐等產品。

特性

• 工作電壓：2.6V~5.5V
• 工作電流：1.5mA @ 3.3V
• 待機電流：<3μA
• 量測參數：

1. 解析度：0.1℃
2. 量測範圍：0~100℃
3. 精準度：±0.2 (32~43℃)；±0.3 (30~45℃)；±1 (0~100℃)

• FOV ( 視場角度)：108°
• 工作模式：I2C模式(默認)、PWM模式、I/O模式
• 不需校準(出廠已經校準好)，節省校準設備成本
• 尺寸：18.3mm×10mm×8.8mm

應用領域

• 家電
• 冷暖空調產品(加熱、通風和空氣調節/製冷)
• 環境感測產品
• IoT 設備
• 工業設備

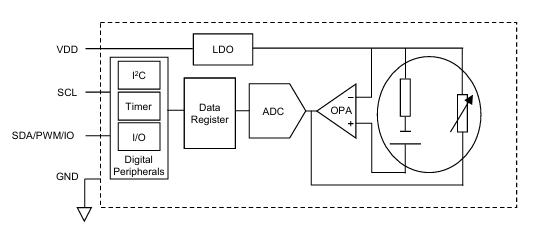

方框圖

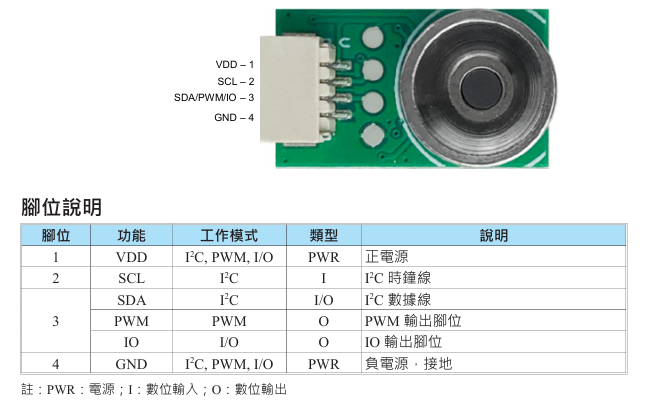

腳位圖
