【BMC010】倍創科技 感煙偵測模組

簡介

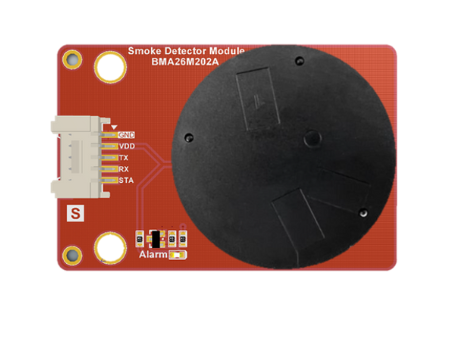

BMA26M202A 是倍創推出的感煙偵測模組，板載倍創感煙探測數位感測器 BM22S2021-1。模組內建雙通道ISINK驅動電路和感煙探測AFE電路，具有線 性輸出功能，透過濃度轉換，直接輸出即時煙霧AD值。在出廠前皆已校準。 此模組可透過BMCOM介面，使用UART通訊方式，實現讀取煙霧濃度、煙霧 報警等功能。可應用于防火報警、智慧家居等。

感煙探測數位感測器：BM22S2021-1

• 感測器內建MCU作為主控晶片，採用UART通訊方式，應用廣泛。模組具 有尺寸小、使用壽命長、成本低、無需外部驅動電路等優點。
• BM22S2021-1 出廠前已校準。

特性

• 工作電壓：3.0V~5.5V
• 工作電流：< 25mA @ 3.3V
• 待機電流：< 15µA @ 3.3V
• 板載感煙探測數位感測器：BM22S2021-1
• 氣體類型：白煙、黑煙
• 偵測範圍：0.1~0.8dB/m
• 報警靈敏度、報警閾值可調
• 溫度補償、漂移補償功能
• 通訊介面：

1. BMCOM1×1 (STA，RX，TX，VDD，GND)
2. 通訊方式：UART (鮑率：9600bps )

• 提供Arduino Library 應用支援
• 模組尺寸：60.0mm×40.0mm×28.0mm

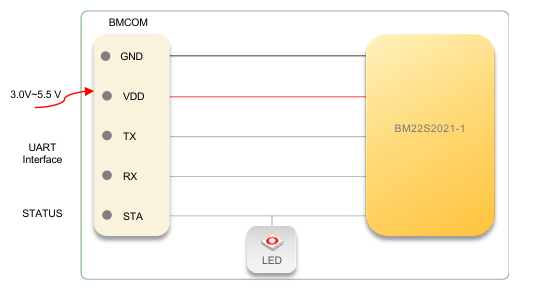

方塊圖



LED指示燈

• Alarm LED：報警時亮起(設定報警準位為高準位時)

STA 腳位

• 此腳位的輸出準位可指示模組是否報警
• 報警：煙霧檢測值≥設定的報警閾值
• 可設定報警時的準位為高準位(出廠預設)或低準位。

以設定報警時的準位為高準位為例：
