【BMC009】倍創科技 鐳射PM2.5空氣品質感測模組

簡介

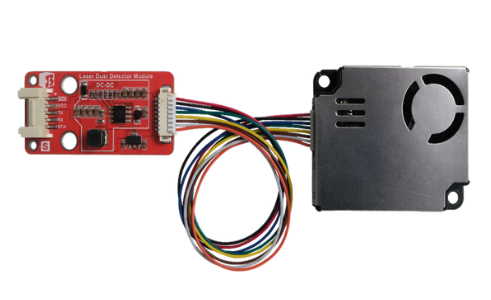

BME25K322A 是倍創推出的雷射式粉塵偵測模組，包含轉接板、連接線、雷 射粉塵數位感測器BM25S3221-1。模組利用米氏散射原理，能夠對空氣中存在 的粉塵顆粒物進行偵測，可輸出PM1.0、PM2.5、PM10的濃度值。模組在出廠 前皆已校準，無需外部驅動電路，操作簡便。通過轉接板，可將感測器的8-pin 介面轉為5-pin的BMCOM介面，方便與BMduino UNO開發板連接。此模組 可通過BMCOM介面，使用UART通訊方式，實現讀取粉塵濃度等功能。可應 用於粉塵濃度監控、智慧家居等。

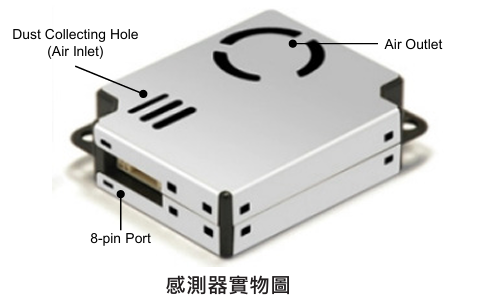

雷射粉塵數位感測器：BM25S3221-1
BM25S3221-1 是一個通用型、小型化雷射粉塵數位感測器，利用米氏散射原 理，能夠對空氣中存在的粉塵顆粒物進行偵測。通過專業演算法和校準偵測工 藝處理，該感測器具有良好的一致性、穩定性。感測器同時具備序列埠輸出和 PWM輸出能力，方便使用，體積小，便於集成應用。



特性

• 工作電壓：3.3V~5.5V
• 工作電流：60mA @ 5.0V
• 板載雷射粉塵數位感測器：BM25S3221-1
• 偵測類型：大小在0.3μm~10μm的顆粒
• 偵測範圍：0~1000μg/m3
• 精準度：

1. 0~100μg/m3：±15μg/m3
2. 101μg/m3~1000μg/m3：±15% 讀取值

• 解析度：1μg/m3
• 預熱時間：約30秒
• 通訊介面：

1. BMCOM×1 (STA，RX，TX，VDD，GND)
2. 通訊方式：UART (鮑率：9600bps )

• 提供Arduino Library 應用支援
• 尺寸：

1. 轉接板尺寸：48mm×24mm×7.95mm
2. BM25S3221-1 尺寸：48.0cm×44.0mm×12.0mm

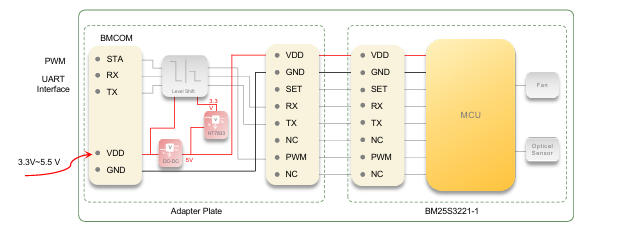

方塊圖

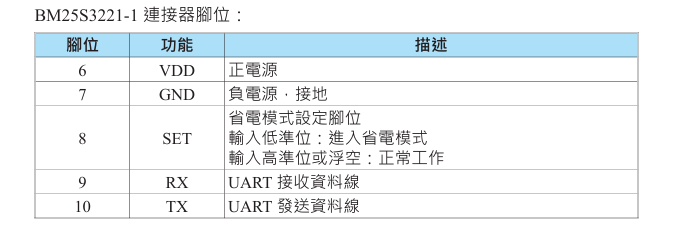

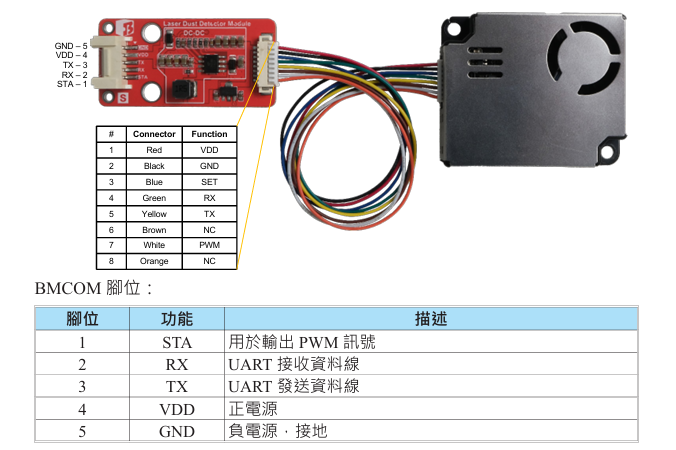

腳位說明
