【BMC008】倍創科技 二氧化碳偵測模組

簡介

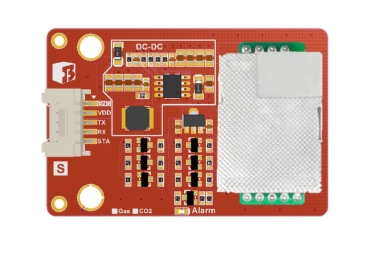

BME58M332A 是倍創推出的CO2偵測模組，板載倍創的CO2探測數位模組BM25S3321-1。模組利用非色散紅外(NDIR)原理對空氣中存在的CO2進行偵測，可直接輸出CO2的濃度值。在出廠前皆已校準，內建溫度補償，無需外部驅動電路，操作簡便。此模組可通過BMCOM介面，使用UART通訊方式，實現讀取CO2濃度等功能。可應用於CO2報警、智慧家居等。

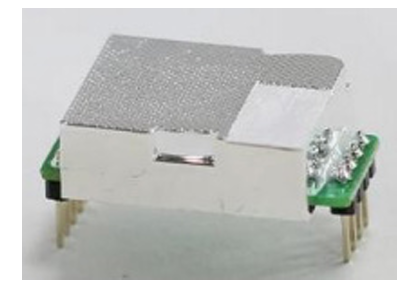

CO2 探測數位模組：BM25S3321-1
BM25S3321-1 是一個CO2探測數位模組，利用非色散紅外(NDIR)原理對空氣 中存在的CO2進行偵測，具有很好的選擇性、無氧氣依賴性、壽命長等特點； 內建溫度補償；同時具有序列埠輸出、PWM輸出，方便使用。該模組是將成 熟的紅外吸收氣體檢測技術與精密光路設計、精良電路設計緊密結合而製作出 的高性能模組。


特性

• 工作電壓：3.3V~5.5V
• 工作電流：40mA @ 5.0V
• 板載CO2探測數位模組：BM25S3321-1
• 偵測量程：400ppm~5000ppm
• 解析度：1ppm
• 精準度：± (5%讀取值+ 50ppm)
• 預熱時間：約60秒
• 通訊介面：

1. BMCOM×1 (STA，RX，TX，VDD，GND)
2. 通訊方式：UART (鮑率：9600bps )

• 提供Arduino Library 應用支援
• 模組尺寸：60.0mm×40.0mm×17.1mm

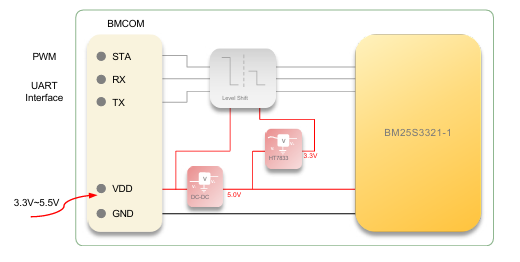

方塊圖

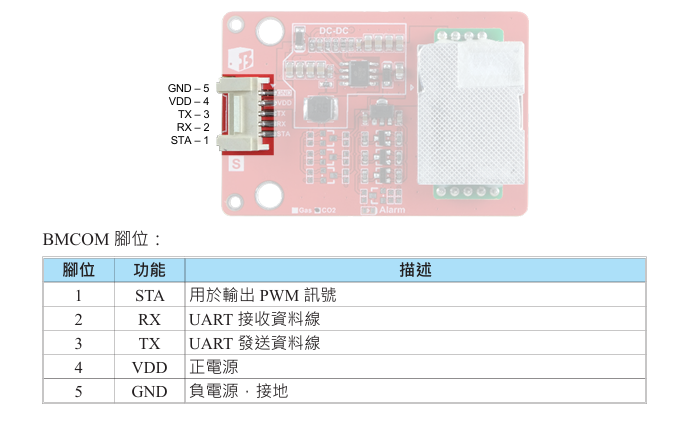

腳位說明
