【BMC007】倍創科技 土壤溫濕度檢測模組

簡介

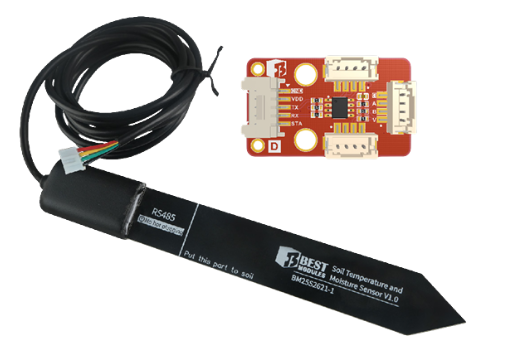

BME34K262A 是倍創推出的土壤溫濕度檢測模組，包含轉接板、土壤溫濕度 檢測模組BM25S2621-1。模組具有即時檢測土壤溫度和濕度功能。通過轉接 板，可將BM25S2621-1模組的4-pin介面轉為5-pin的BMCOM介面，方便與 BMduino UNO 開發板連接。此模組可通過BMCOM介面，使用UART通訊方 式，實現讀取土壤溫濕度功能。可應用於花卉、農業種植等。

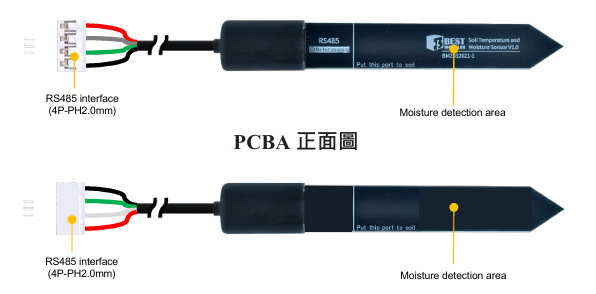

土壤溫濕度檢測模組BM25S2621-1


BM25S2621-1為耐腐蝕的電容型土壤溫濕度檢測模組，該產品採用 RS-485 總 線，支援 Modbus RTU 協議，反應速度快，操作簡便，所有模組出廠前皆已校 準，並將校準數據儲存於內部存儲器中，以確保模組可直接使用或更換，可應 用於花卉蔬菜種植、農業灌溉等方面進行土壤溫度、水分監測。

應用領域

• 花卉蔬菜種植
• 農業節水灌溉
• 溫室大棚
• 草地牧場
• 植物培育

特性

• 工作電壓：3.3V~5.5V
• 工作電流：20mA @ 5V
• 待機電流：3mA @ 5V
• 土壤溫度檢測：

1. 範圍：5℃~60℃
2. 精准度 ：±1%
3. 解析度：1℃

• 土壤濕度檢測：

1. 範圍：0%RH~75%RH
2. 精准度：±8%
3. 解析度：1%RH

• BM25S2621-1 防水等級：IP68
• 通訊介面：

1. BMCOM×1 (STA，RX，TX，VDD，GND)
2. 通訊方式：UART (鮑率：9600bps )

• 提供Arduino Library 應用支援
• 尺寸：

1. 轉接板：40mm x 24mm x 6.8mm
2.  BM25S2621-1 模組：135.8mm × 19.74mm × 11.37mm ( 不含線 )

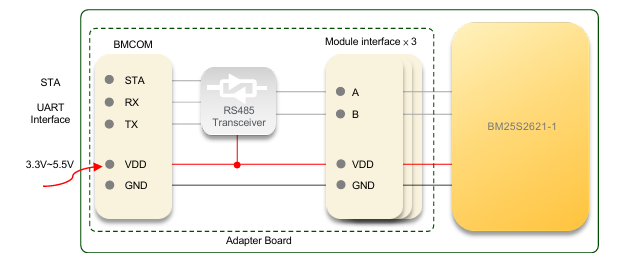

方塊圖

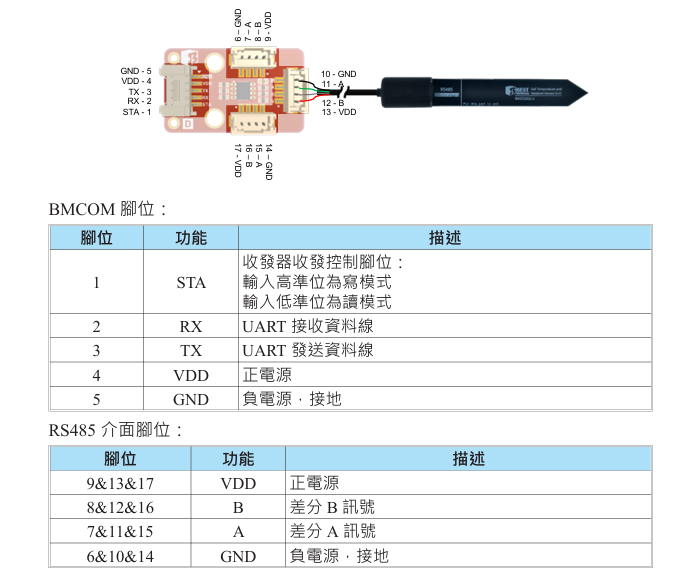

腳位說明
