【BMC006】倍創科技 環境光偵測模組

簡介

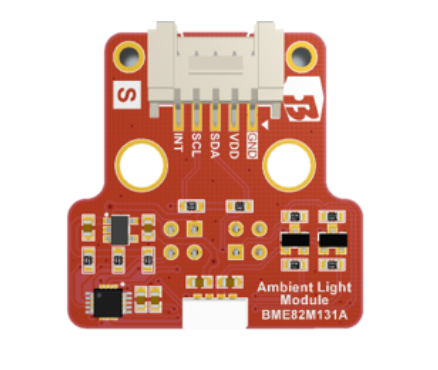

BME82M131A是倍創推出的環境光偵測模組，採用MCU HT66F2040和感測器 VEML7700 開發而成。模組為高精準度環境光16位解析度，可檢測的範圍為 0~120klx。支援寬工作電壓3.3V~5.5V，並且可級聯。此模組可通過BMCOM 介面，使用I2C通訊方式，實現環境光強度讀取等功能。可應用於監控系統、 農業種植等產品。

特性

• 工作電壓：3.3V~5.5V
• 工作電流：6.76mA @ 5V
• MCU：HT66F2040
• 環境光感測器：VEML7700

1. 量程：0~120klx
2. 精準度：0.0036lx/ct

• 可獲取環境光值、可調增益和積分時間
• 級聯介面：

1. SCOM_I×1 (GND、VDD、ST_I、TRX)
2. SCOM_O×1 (GND、VDD、ST_O、TRX)
3. 最大級聯數：8

• 通訊介面：

1. BMCOM1×1 (INT、SCL、SDA、VDD、GND)
2. 通訊方式：I2C (位址：默認0x48)

• 提供Arduino Library 應用支援
• 模組尺寸：32.0mm×32.0mm×11.8mm

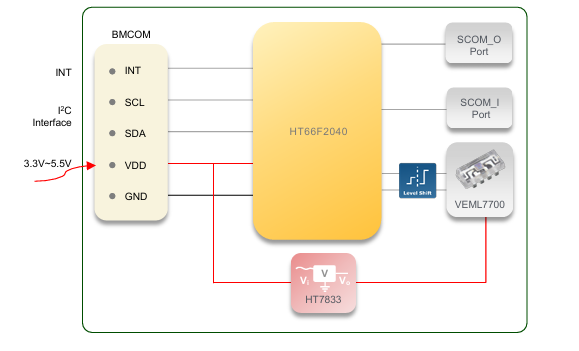

方塊圖

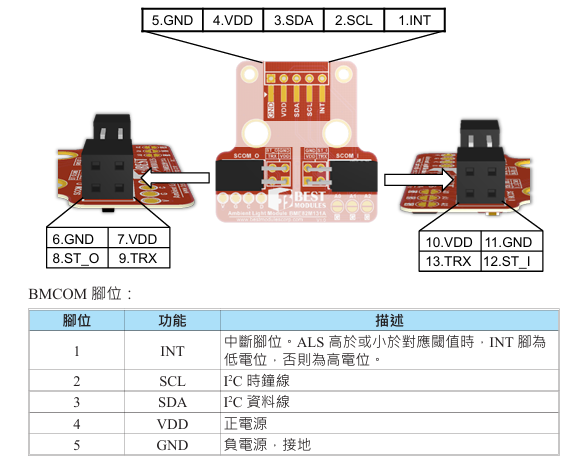

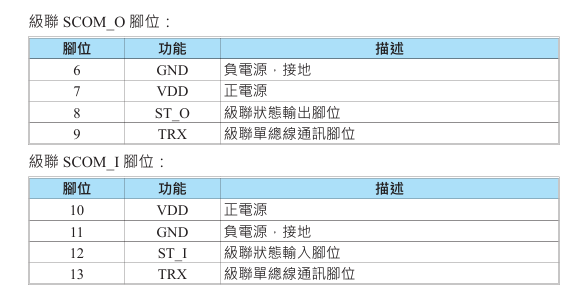

腳位說明
