【BMC005】倍創科技 4-KEY 電容式觸控模組

簡介
BMK52M134A 是倍創推出的4-KEY電容式觸控模組，採用MCU BS86C08C 開發而成。模組原理為電容式觸控，採用2×2矩陣式按鍵佈局，當發生觸控動 作後對應位置LED將會被點亮。具有省電功能，一段時間無觸控將自動進入待 機偵測模式，並且可級聯。此模組可通過BMCOM介面，使用I2C通訊方式， 實現獲取觸控按鍵值等功能。可應用於觸控玩具、電子產品人機操控介面等產品。

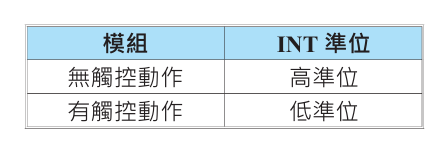

INT腳位

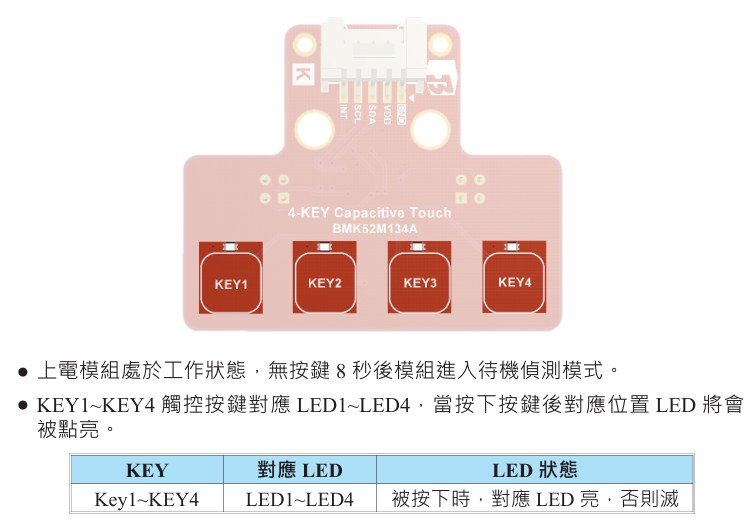

觸控和LED指示燈



特性

• 工作電壓：2.5V~5.5V
• 工作電流：

1. 1.41mA @ 3.3V ( 無按鍵按下)
2. 5.91mA @ 3.3V ( 按鍵按下 LED全亮)

• 待機電流：0.02mA @ 3.3V
• MCU：BS86C08C
• 模組特點：

1. 板載觸控按鍵× 4，有觸控動作時，對應LED亮
2. 觸控按鍵靈敏度55階(10~64)可調，可獨立設定
3. 省電功能：8秒無按鍵按下，進入待機偵測模式

• 級聯介面：

1. SCOM_I×1 (GND, VDD, ST_I, TRX)
2. SCOM_O×1 (GND, VDD, ST_O, TRX)
3. 最大級聯數：4

• 通訊介面：

1. BMCOM×1 (INT, SCL, SDA, VDD, GND)
2. 通訊方式：I2C (位址：0x71 )

• 提供Arduino Library 應用支援
• 模組尺寸：52mm×42mm×11.8mm

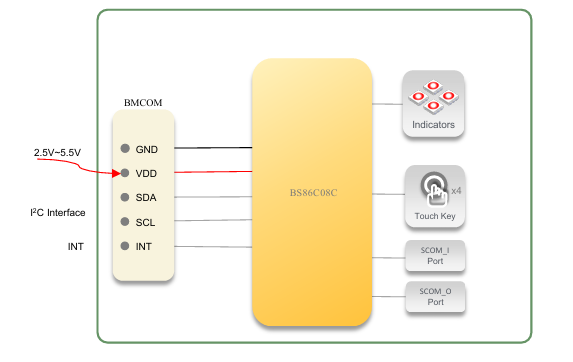

方塊圖

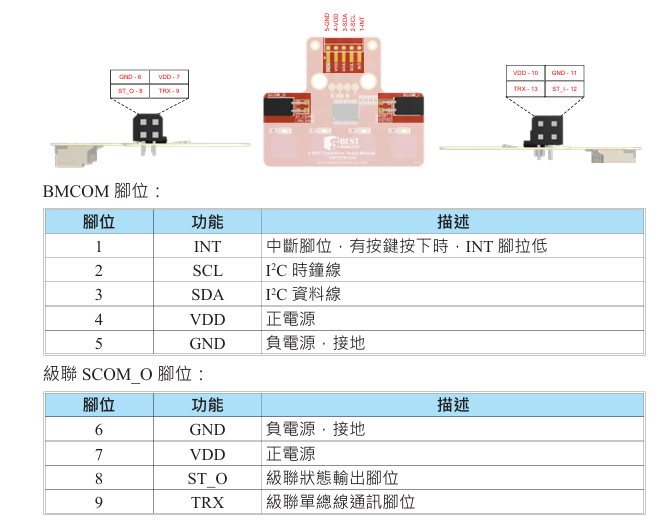

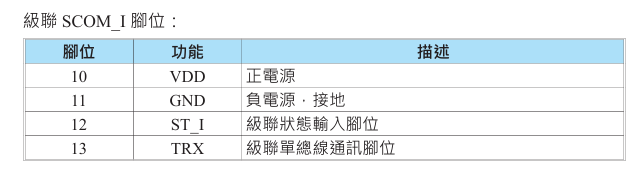

腳位說明
