【BMC004】倍創科技 溫濕度偵測模組

簡介

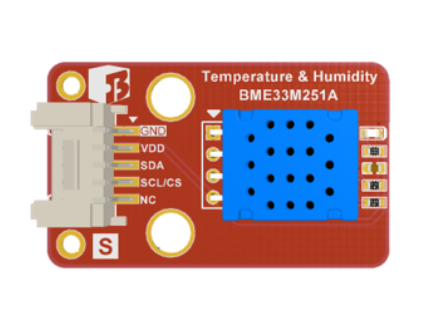

BME33M251A 是倍創推出的溫濕度偵測模組，板載倍創溫濕度數位感測器BM25S2021-1。模組為電阻式的溫濕度偵測，整合溫度感測器、濕度感測器、高性能類比前端處理電路與A/D轉換器外，並搭配算法，使模組兼具高性能、低耗電、體積小等特點。模組出廠前皆已校準。模組可透過BMCOM介面，使用I2C或One-wire 通訊方式，實現溫濕度值讀取等功能。可應用於小型家電、冷暖空調產品、環境檢測產品與IoT終端等領域。

特性

• 工作電壓：2.7V~5.5V
• 工作電流：< 2.5mA @ 5V
• 待機電流：< 3μA @ 5V
• 板載倍創溫濕度數位感測器：BM25S2021-1
• 相對濕度感測器

1. 測量範圍：10%RH~95%RH
2. 解析度：0.1%RH
3. 精準度：±3%RH

• 溫度感測器

1. 測量範圍：-40℃~80℃
2. 解析度：0.1℃
3. 精準度：±0.5℃

• 出廠前校準
• 通訊介面：

1. BMCOM×1 (NC，SCL/CS，SDA，VDD，GND)
2. 通訊方式：I2C (位址：0x5C) 或 One-wire ( 單總線)

• 提供Arduino Lib 應用支援
• 模組尺寸：40mm×24mm×8mm

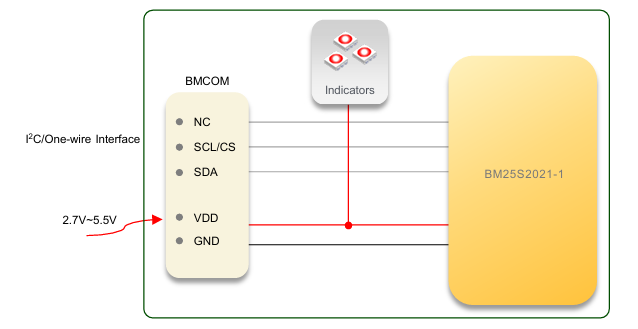

方塊圖

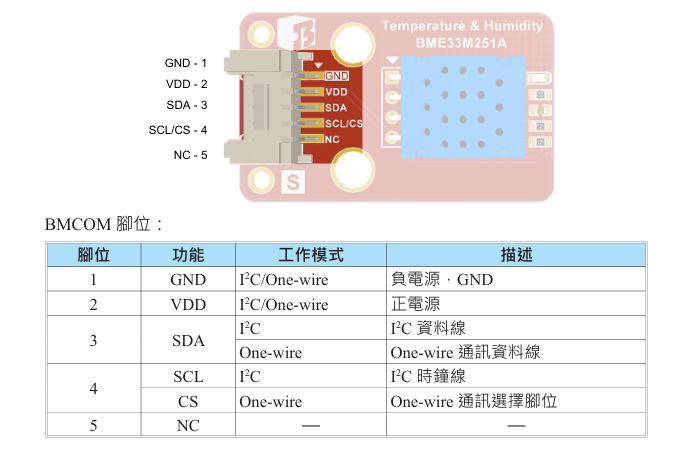

腳位說明
