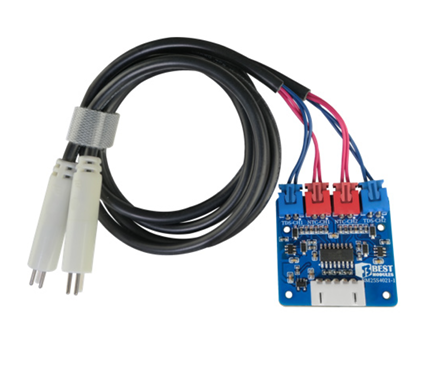

【BMC003】倍創科技 TDS水質檢測模組

簡介
BM25S4021-1是一款數位輸出的TDS水質檢測模組，支援2通道的TDS和溫度檢測，自動溫度補償計算出25℃下的TDS值。模組採用經H橋IC輸出低壓正反脈衝來驅動TDS探針，搭配算法，延長探針的使用壽命。模組出廠均已做校準，具有高精準度、低耗電的特性。

TDS探針

• 熱敏電阻 (NTC)：標稱阻值R25=10K±1% B25/85=3435K±1%
• 絕緣性能：500VAC/1min/50Hz，開關無閃絡與擊穿
• 工作電壓≤ 5V，工作電流≤ 10mA；電流越小，探針使用壽命越長
• 探針採用鈦材質，表面平滑，無裂痕、凹陷、彎曲等不良，符合RoHS標準
• 探針長度：70cm
• 使用溫度範圍：0℃~60℃
• 存儲溫度範圍：-20℃~80℃

特性

• TDS測量特性

1. 測量範圍：0ppm~5000ppm
2. 誤差：

• 溫度補償範圍：0℃~60℃ (不結冰)
• 解析度：

• 溫度測量特性

1. 最大測量範圍：0℃~60℃
2. 建議測量範圍：5℃~55℃
3. 誤差：±0.8℃
4. 解析度：0.1℃

• 工作電流

1. 正常模式：<8mA @ 5V
2. 待機模式：<9μA @ 5V

• 工作電壓範圍：3.1V~5.5V
• 通訊介面：UART 9600bps，8-N-1

應用領域

• 淨水機
• 水培機
• 水質檢測儀

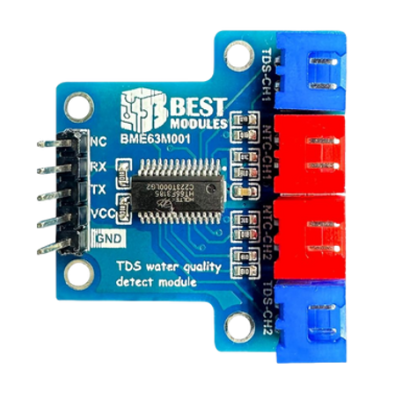

方塊圖

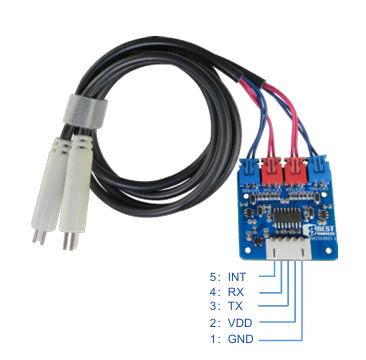

腳位圖

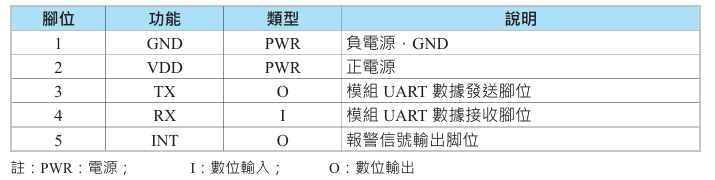

腳位說明
