【BMC002】倍創科技 OLED顯示模組

簡介

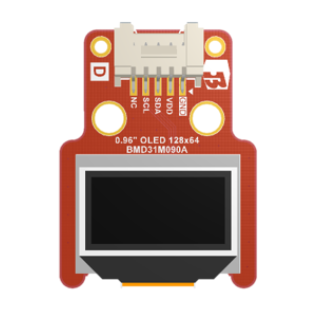

BMD31M090A 是倍創推出的一款0.96”OLED顯示模組，採用OLED驅動 IC SSD1306 開發而成。OLED顯示技術具有自發光的特性，以此在螢幕上顯 示內容。螢幕解析度為128×64，黑底白字。可視角大，功耗低。模組可通過 BMCOM介面，使用I2C通訊方式，實現顯示字串、繪圖、劃線、圖片滾動等 功能。可應用於各類顯示產品。


特性

• 工作電壓：3.3V~5.5V
• 工作電流：30mA @ 5V
• 待機電流： <10μA @ 5V
• 驅動IC：SSD1306
• 模組特點：

1. 解析度：128×64
2. 黑底白字或白底黑字
3. 可視角大
4. 低功耗

• 通訊介面

1. BMCOM×1 (NC，SCL，SDA，VDD，GND)
2. 通訊方式：I2C (位址：預設0x3C )

• 提供Arduino Library 應用支援
• 模組尺寸：32mm×42mm×9.2mm

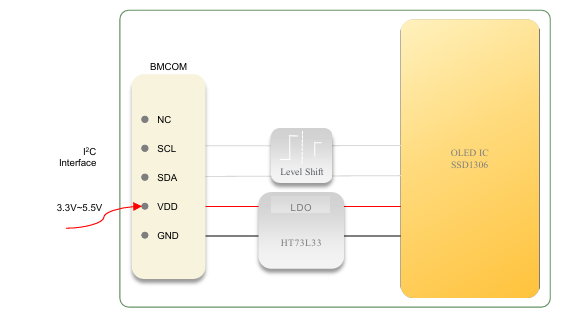

方塊圖

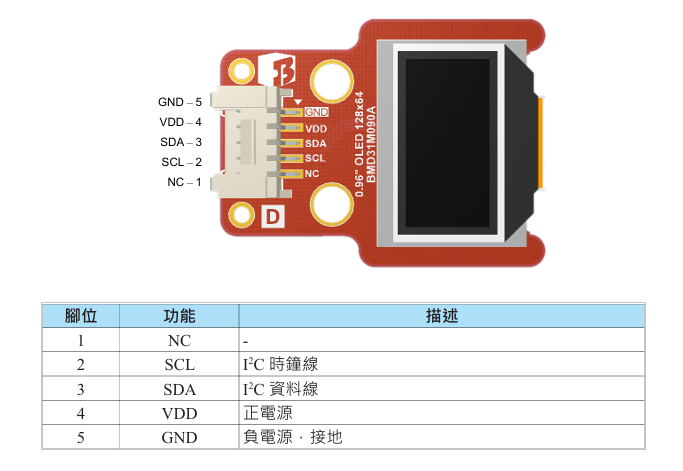

腳位說明
