【TBB071】七彩LED 5mm - 快閃(50入)|奧斯丁國際有限公司 OURSTEAM Internationl

代理商品

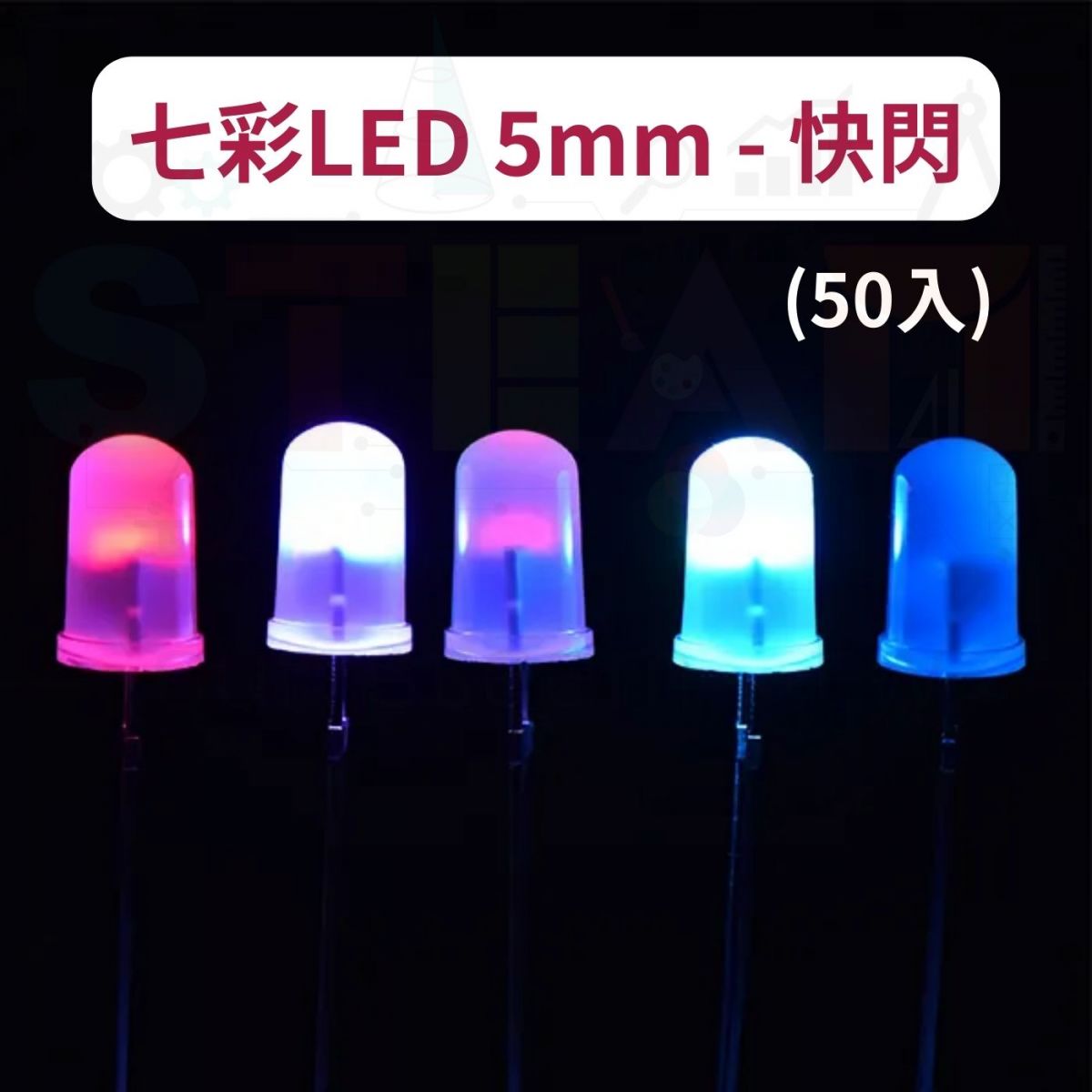

品名：5mm 七彩快閃

腳長：短腳18mm

波長：七彩自動閃爍

亮度：高亮

電壓：3.0-3.2V

電流：20mA

商品編號

TBB071

售價

999,999

已完售

【正負極引腳】

· 長腳為正極，短腳為負極。

· 双色三腳 LED：中間引腳為公共端。

共陽：中間腳為正極。

共陰：中間腳為負極。

· 無極 LED 引腳（兩腳）：
① 長腳接正極、短腳接負極 → 發紅光
② 短腳接正極、長腳接負極 → 發綠光

【LED 焊接條件】

1. 烙鐵焊接：

烙鐵（最高 30W）尖端溫度不得超過 280℃

烙鐵必須接地，靜電不可超標

焊接時間不超過 3 秒

焊接位置需至少距離膠體 3 毫米以上

2. 浸焊：

浸焊最高溫度 260℃

浸焊時間不超過 3 秒

浸焊位置需至少距離膠體 3 毫米以上

【引腳成型方法】

1. 必須距離膠體 2 毫米以上才能折彎支架。

2. 支架成形必須使用夾具，或由專業人員來完成。

3. 支架成形必須在焊接之前完成。

4. 支架成形需確保引腳和間距與電路板上完全一致。

【LED安裝方法】

1. 注意各類元件引腳排列，避免安裝錯誤極性；LED 不可與發熱元件靠太近，工作條件不可超過規格限制。

2. 不可在引腳已變形的情況下安裝 LED。

3. 若決定採用插孔安裝，需計算好面板孔及電路板孔距的尺寸與公差，以避免支架受過大壓力。

4. 建議在安裝 LED 時使用導套定位。

5. 在焊接溫度回到正常前，必須避免 LED 受到任何震動或外力。

【清洗】

使用化學品清洗膠體時必須特別小心，因為某些化學品會損傷膠體表面並導致褪色，例如三氯乙烯、丙酮等。

可使用乙醇擦拭或浸泡，常溫下清洗時間不可超過 1 分鐘。

【溫馨提示】

因拍攝燈光、顯示器顯示造成的顏色誤差，敬請諒解。
