【KSR063】OV2640 200萬像素攝影鏡頭 (單個) KSB065家庭自動化擴展板 推薦加購

像素：兩百萬像素
參數：FPC間距0.5MM
腳位：24PIN

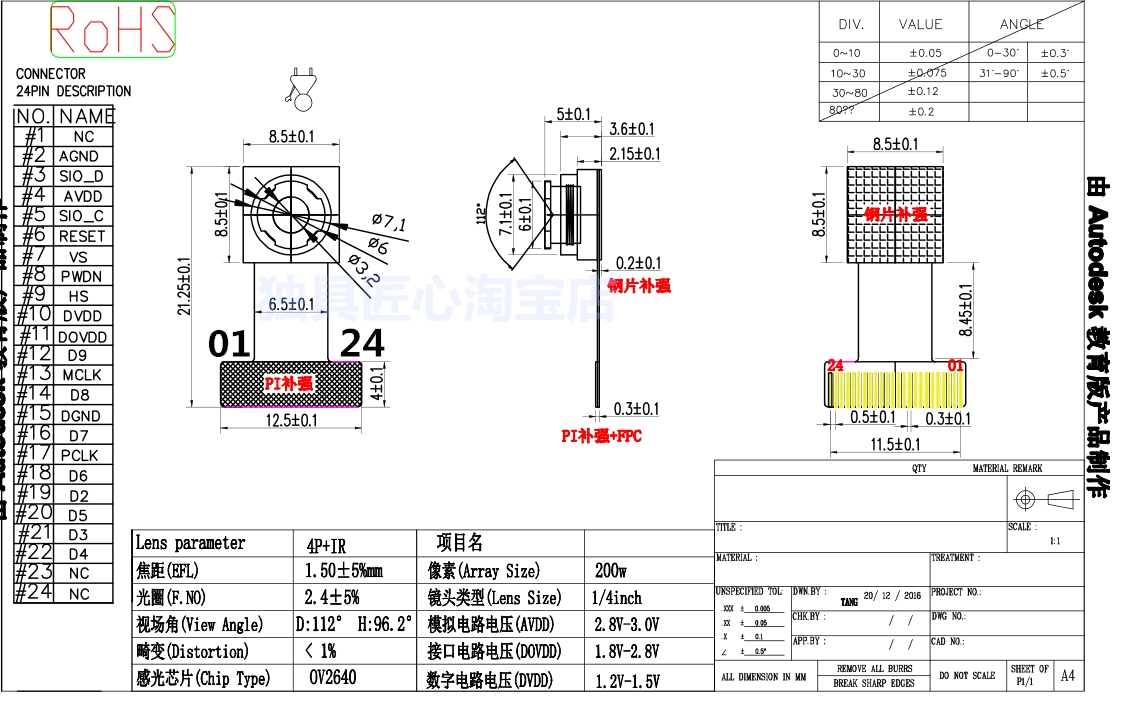

24pin管腳定義：



OV2640圖像傳感器具有200萬像素（1632x1232像素），其體積小、工作電壓低，提供單片UXGA攝像和影像處理器的所有功能。通過SCCB總線控制，可以輸出整幀、子採樣、取窗口等方式的各種分辨率10位採樣數據。該產品UXGA圖像最高達到15幀/秒。用戶可以完全控製圖像質量、數據格式和傳輸方式。所有圖像處理功能過程包括伽瑪曲線、白平衡、飽和度、色度等都可以通過SCCB接口編程。 OmmiVision圖像傳感器應用獨有的傳感器技術，通過減少或消除光學或電子缺陷如固定圖案噪聲、托尾、浮散等，提高圖像質量，得到清晰的穩定的彩色圖像。

● 高靈敏度適合低照度應用
● 低電壓適合嵌入式應用
● 標準的SCCB接口，兼容I2C接口
●RawRGB,RGB(GRB4:2:2,RGB565/555/444),YUV(4:2:2)和YCbCr(4:2:2)輸出格式
● 支持UXGA、SXGA,VGA,QVGA,QQVGA,CIF,QCIF以及直到40x30大小的各種尺寸
● 支持VarioPixel子採樣方式
● 自動影響控制功能包括：自動曝光控制、自動增益控制、自動白平衡，自動消除燈光條紋、自動黑電平校準.圖像質量控制包括色飽和度、色相、伽瑪、銳度ANTI_BLOOM
●ISP具有消除噪聲和壞點補償功能
● 支持圖像縮放
● 鏡頭失光補償
● 飽和度自動調節
● 邊緣增強自動調節
● 降噪自動調節
關鍵參數
感光陣列1632x1232 最大格式UXGA

IO電壓1.7V-3.3V 模擬電壓2.5-3.0v(內部LDO給核供電1.2V)
功耗工作TBD 休眠<20μA
溫度操作-30℃到70℃
穩定工作0℃到50℃
輸出格式（8位）YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 Raw RGB Data
光學尺寸1/4"
視場角70度
最大貞率15fps SXGA

靈敏度1.3V/(Lux-sec)
信噪比40 dB
動態範圍50 dB
瀏覽模式逐行
電子曝光1行到1247行
像素面積2.2μm x 2.2μm
暗電流15mV/s at 60℃
