【ELF163】micro:bit 太陽能板充放電管理模組 (含太陽能板+18650鋰電池)

這款太陽能板充放電管理模組支持太陽能板和Type-C充電，具備電源輸出控制開關，內置電池盒，可安裝18650電池擴充蓄電能力。

商品編號

ELF163

售價

1,080

優惠價

980

數量

庫存：25

加入購物車

立即購買

特性

支持太陽能/Type-C進行充電
內置電池盒
具備電源輸出控制開關

規格參數

項目	參數
產品名稱	Solar Power Manager V1.0.7
SKU	EF03461
電源需求	3V - 5.5V
接口類型	PH2.0 Type-C USB-A 引腳
產品尺寸	87.8 x 55.8 x 26mm
產品重量	？（不含鋰電池）
充電電壓	5V
充電電流	1A
最大工作電壓	5V
額定工作電壓	5V
最小工作電壓	4.3V
待機電流	0.03A
負載最大輸出電流	1.5A

項目	參數
產品名稱	太陽能板
工作電壓 (Vmp)	6V ±3%
工作電流 (Imp)	0.16A ±3%
開路電壓 (Voc)	7.2V ±3%
短路電流 (Isc)	0.17A ±3%
峰值功率 (Pmax)	1W ±3%
晶矽片效率	20%以上
功率輸出工作溫度	-20 °C to +60°C
功率公差	±3%
尺寸	110 × 60 × 2.2~2.5mm
重量	0.03kg ±0.01

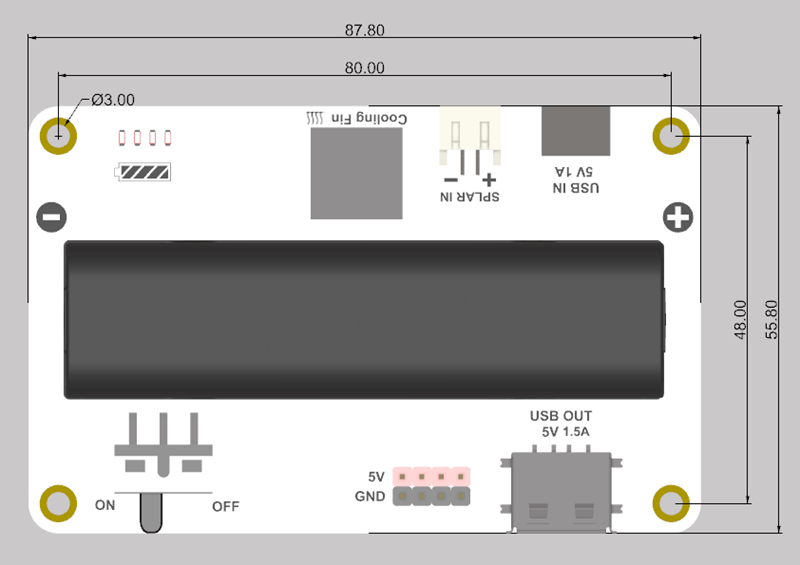

外形與定位尺寸

硬件模組

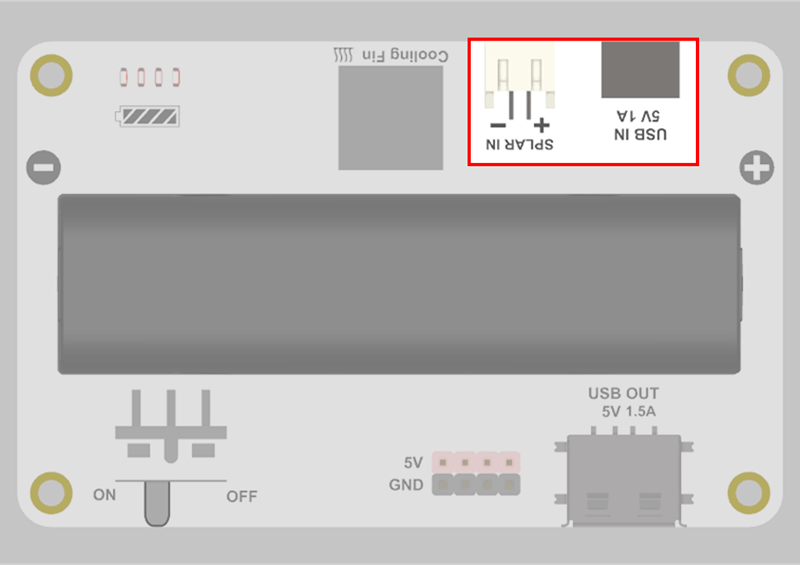

電源輸入

適配PH.0端口及Type-C接口，支持5V/1A輸入

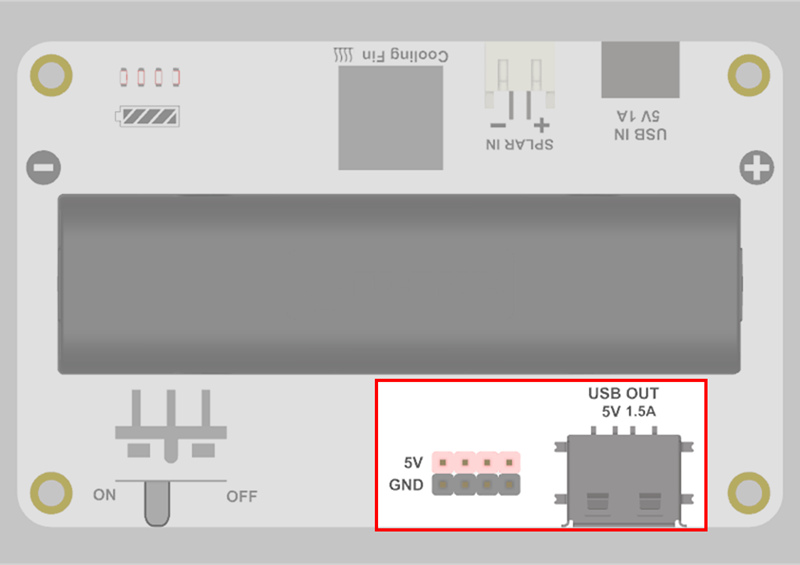

電源輸出

適配引腳和USB-A接口，支持5V/1.5A輸出

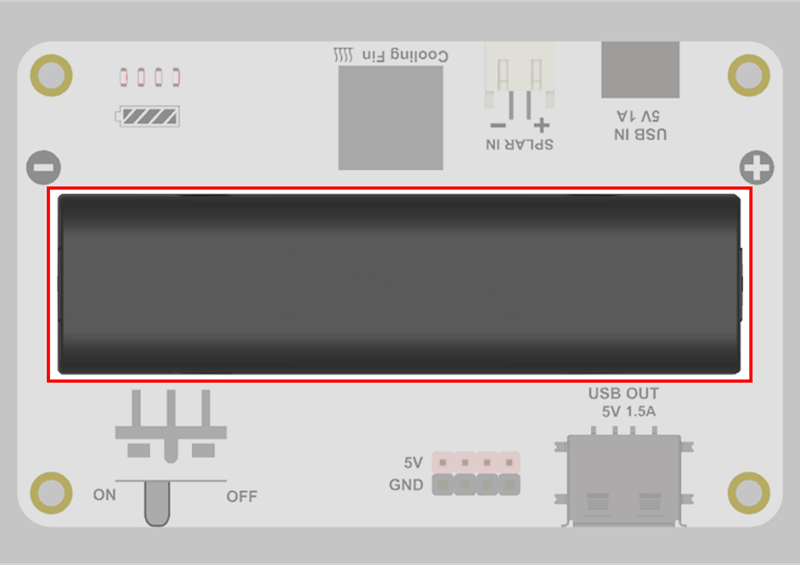

電池盒

可安裝18650鋰電池擴充蓄電能力

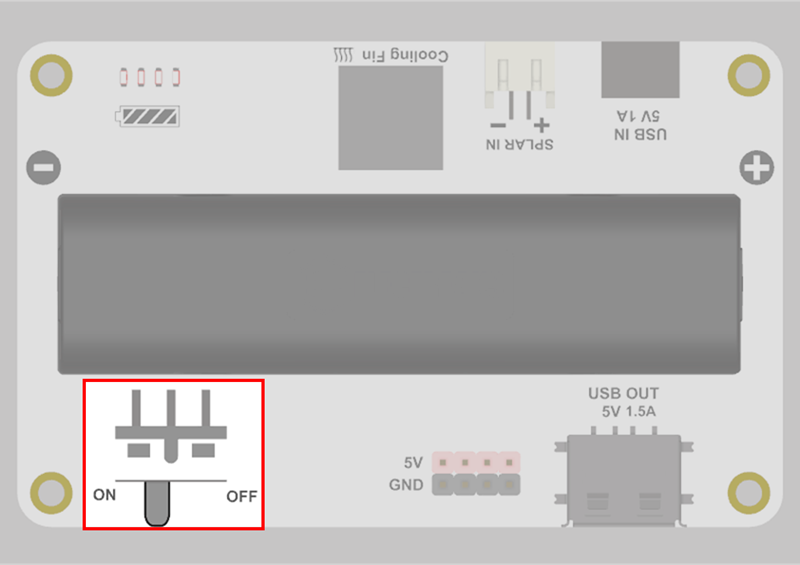

電源開關

透過撥動電源開關來控制電源開啟或關閉

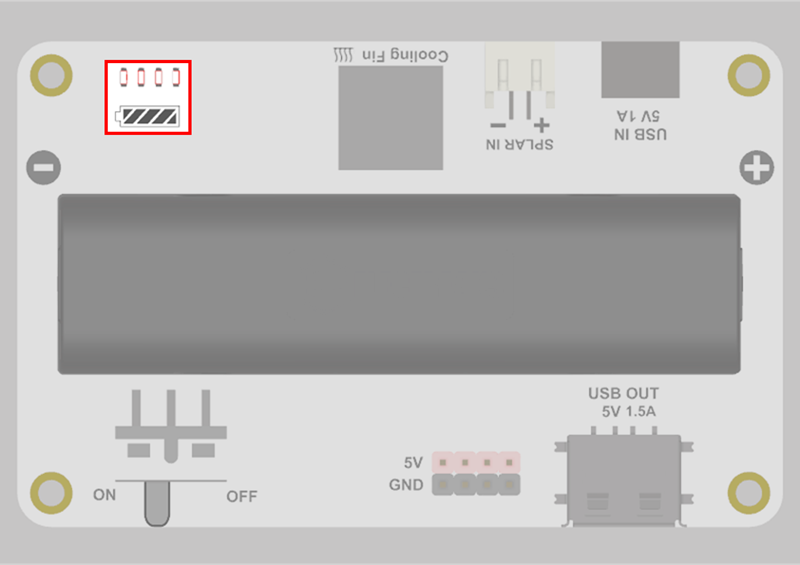

電源指示燈

用於顯示電量

指示燈圖標定義如下：

表示LED燈常亮

表示LED燈熄滅

表示LED燈閃爍

放電

當前狀態	LED 1	LED 2	LED 3	LED 4	電量
放電狀態					76% ~ 100%
					51% ~ 75%
					26% ~ 50%
					6% ~ 25%
					0% ~ 5%

充電

當前狀態	LED 1	LED 2	LED 3	LED 4	電量
充電狀態					100%
					75% ~ 99%
					50% ~ 74%
					26% ~ 49%
					0% ~ 25%

在電源關閉的狀態下，連接電源。
充電狀態下電量指示燈會顯示當前電量，並閃爍。
當充滿電時，電源指示燈將全部點亮，請斷開電源，完成充電。

使用說明

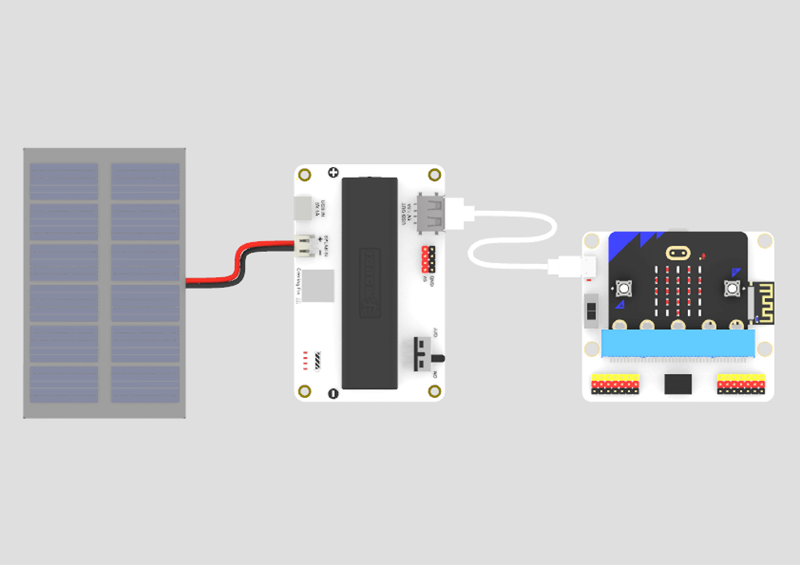

如果不安裝18650鋰電池，可以透過電源輸入接口接入外部能源（例如：太陽能充電板），打開電源開關，然後透過USB-A接口連接太陽能電源管理模組和裝置，並打開電源開關。

注意：當兩個電源輸入接口（PH2.0接口/Type-C接口）同時接入電源時，太陽能電源管理模組會優先使用Type-C接口的電源。

注意：太陽能充電板的充電功率與光照強度相關，當光照強度過低時，充電效率太低，無法激活太陽能電源管理模組的電源管理芯片，此時無法進入充電狀態。

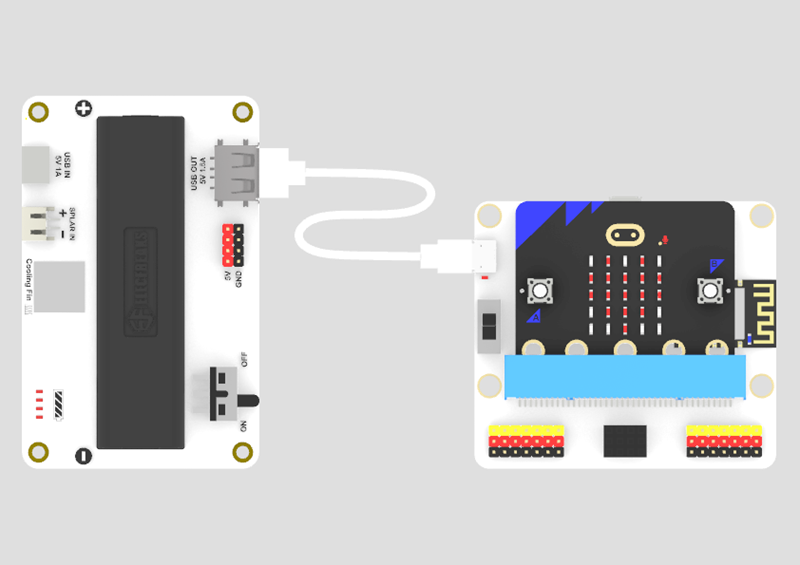

如果安裝18650鋰電池則可以透過鋰電池供電，通過USB-A接口連接太陽能電源管理模組和裝置，並打開電源開關。
